1. TOPOLOGÍAS DE RED
CURSO: HERRAMIENTAS TELEMÁTICAS
LEIDY JOHANA PAVA VELANDIA
CC. 1069718791
UNIVESIDAD NACIONAL ABIERTA Y DISTANCIA -UNAD-
ESCUELA DE CIENCIA SOCIALES ARTES Y HUMANIDADES
PROGRAMA DE PSICOLOGÍA
ARBELAEZ
03 DE SEP 2011

2. INTRODUCCIÓN
El estudio de redes de computo comprende un campo bastante amplio, ya que
enfatizar en un todo lo correspondiente a la parte de redes de computadores es
complejo debido al constante desarrollo que en este campo se da cada vez con
más y mejores características relacionadas con herramientas administrativas
del sistema El Internet es un notable avance en la conquista del Software de
Redes, potente y sólido, puede adecuarse a diferentes equipos y usuarios.
En redes no existe algo estándar o definido, a cualquier decisión le podemos
encontrar límites, puesto que no existe un Sistema Operativo establecido, todos se
encuentran en proceso.
Las redes tienden a crecer e innovarse, al principio se conectan unas cuantas
personas y luego todo el mundo desea conectarse, hasta verse en la necesidad de
conectarse a un correo electrónico.

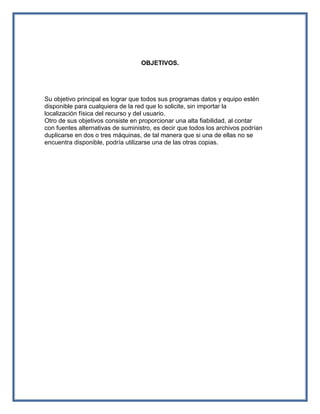

3. OBJETIVOS.
Su objetivo principal es lograr que todos sus programas datos y equipo estén
disponible para cualquiera de la red que lo solicite, sin importar la
localización física del recurso y del usuario.
Otro de sus objetivos consiste en proporcionar una alta fiabilidad, al contar
con fuentes alternativas de suministro, es decir que todos los archivos podrían
duplicarse en dos o tres máquinas, de tal manera que si una de ellas no se
encuentra disponible, podría utilizarse una de las otras copias.

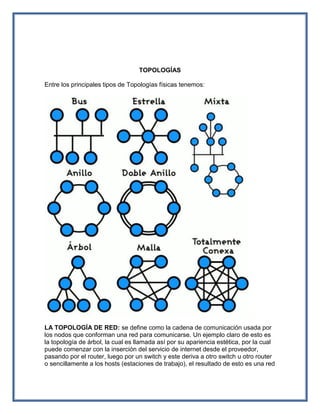

4. TOPOLOGÍAS
Entre los principales tipos de Topologías físicas tenemos:
LA TOPOLOGÍA DE RED: se define como la cadena de comunicación usada por
los nodos que conforman una red para comunicarse. Un ejemplo claro de esto es
la topología de árbol, la cual es llamada así por su apariencia estética, por la cual
puede comenzar con la inserción del servicio de internet desde el proveedor,
pasando por el router, luego por un switch y este deriva a otro switch u otro router
o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red

5. con apariencia de árbol porque desde el primer router que se tiene se ramifica la
distribución de internet dando lugar a la creación de nuevas redes o subredes
tanto internas como externas. Además de la topología estética, se puede dar una
topología lógica a la red y eso dependerá de lo que se necesite en el momento.
En algunos casos se puede usar la palabra arquitectura en un sentido relajado
para hablar a la vez de la disposición física del cableado y de cómo el protocolo
considera dicho cableado. Así, en un anillo con una MAU podemos decir que
tenemos una topología en anillo, o de que se trata de un anillo con topología en
estrella.

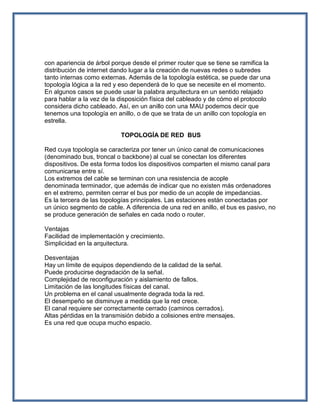

TOPOLOGÍA DE RED BUS
Red cuya topología se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los dispositivos comparten el mismo canal para
comunicarse entre sí.
Los extremos del cable se terminan con una resistencia de acople
denominada terminador, que además de indicar que no existen más ordenadores
en el extremo, permiten cerrar el bus por medio de un acople de impedancias.
Es la tercera de las topologías principales. Las estaciones están conectadas por
un único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no
se produce generación de señales en cada nodo o router.
Ventajas
Facilidad de implementación y crecimiento.
Simplicidad en la arquitectura.
Desventajas
Hay un límite de equipos dependiendo de la calidad de la señal.
Puede producirse degradación de la señal.
Complejidad de reconfiguración y aislamiento de fallos.
Limitación de las longitudes físicas del canal.
Un problema en el canal usualmente degrada toda la red.
El desempeño se disminuye a medida que la red crece.
El canal requiere ser correctamente cerrado (caminos cerrados).
Altas pérdidas en la transmisión debido a colisiones entre mensajes.
Es una red que ocupa mucho espacio.

6. TOPOLOGÍA DE RED ESTRELLA
Es una topología estrella todos y cada uno de los nodos de la red, estos se
conectan a un concentrador o hub.
Los datos es estas redes fluyen del emisor hasta el concentrador, este realiza
todas las funciones de la red, además actúa como amplificador de los datos.
La topología en estrella reduce la posibilidad de fallo de red conectando todos
los nodos a un nodo central. Cuando se aplica a una red basada en la topología
estrella este concentrador central reenvía todas las transmisiones recibidas de
cualquier nodo periférico a todos los nodos periféricos de la red, algunas veces
incluso al nodo que lo envió. Todos los nodos periféricos se pueden comunicar
con los demás transmitiendo o recibiendo del nodo central solamente. Un fallo en
la línea de conexión de cualquier nodo con el nodo central provocaría el
aislamiento de ese nodo respecto a los demás, pero el resto de sistemas
permanecería intacto. El tipo de concentrador hub se utiliza en esta topología,
aunque ya es muy obsoleto; se suele usar comúnmente un switch.
Ventajas
Gran facilidad de instalación
Posibilidad de desconectar elementos de red sin causar problemas.
Facilidad para la detección de fallo y su reparación.
Inconvenientes de la Topología de Estrella.
Requiere más cable que la topología de BUS.
Un fallo en el concentrador provoca el aislamiento de todos los nodos a él
conectados.
Se han de comprar hubs o concentradores.
La desventaja radica en la carga que recae sobre el nodo central. La cantidad de
tráfico que deberá soportar es grande y aumentará conforme vayamos agregando
más nodos periféricos, lo que la hace poco recomendable para redes de gran
tamaño. Además, un fallo en el nodo central puede dejar inoperante a toda la red.
Esto último conlleva también una mayor vulnerabilidad de la red, en su conjunto,
ante ataques.
Si el nodo central es pasivo, el nodo origen debe ser capaz de tolerar un eco de su
transmisión. Una red en estrella activa tiene un nodo central activo que
normalmente tiene los medios para prevenir problemas relacionados con el eco.

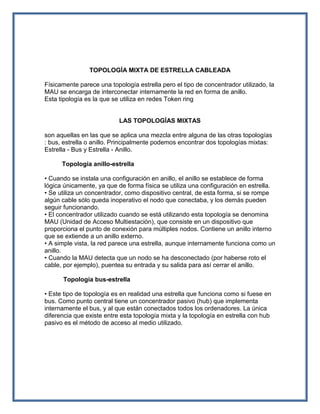

7. TOPOLOGÍA MIXTA DE ESTRELLA CABLEADA
Físicamente parece una topología estrella pero el tipo de concentrador utilizado, la
MAU se encarga de interconectar internamente la red en forma de anillo.
Esta tipología es la que se utiliza en redes Token ring
LAS TOPOLOGÍAS MIXTAS
son aquellas en las que se aplica una mezcla entre alguna de las otras topologías
: bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas:
Estrella - Bus y Estrella - Anillo.
Topología anillo-estrella
• Cuando se instala una configuración en anillo, el anillo se establece de forma
lógica únicamente, ya que de forma física se utiliza una configuración en estrella.
• Se utiliza un concentrador, como dispositivo central, de esta forma, si se rompe
algún cable sólo queda inoperativo el nodo que conectaba, y los demás pueden
seguir funcionando.
• El concentrador utilizado cuando se está utilizando esta topología se denomina
MAU (Unidad de Acceso Multiestación), que consiste en un dispositivo que
proporciona el punto de conexión para múltiples nodos. Contiene un anillo interno
que se extiende a un anillo externo.
• A simple vista, la red parece una estrella, aunque internamente funciona como un
anillo.
• Cuando la MAU detecta que un nodo se ha desconectado (por haberse roto el
cable, por ejemplo), puentea su entrada y su salida para así cerrar el anillo.
Topología bus-estrella
• Este tipo de topología es en realidad una estrella que funciona como si fuese en
bus. Como punto central tiene un concentrador pasivo (hub) que implementa
internamente el bus, y al que están conectados todos los ordenadores. La única
diferencia que existe entre esta topología mixta y la topología en estrella con hub
pasivo es el método de acceso al medio utilizado.

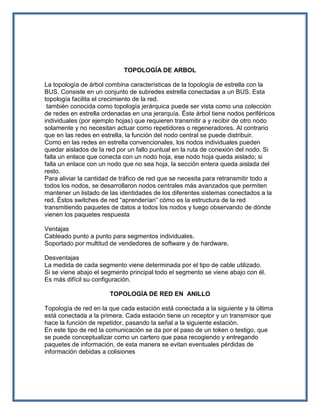

8. TOPOLOGÍA DE ARBOL
La topología de árbol combina características de la topología de estrella con la
BUS. Consiste en un conjunto de subredes estrella conectadas a un BUS. Esta
topología facilita el crecimiento de la red.
también conocida como topología jerárquica puede ser vista como una colección
de redes en estrella ordenadas en una jerarquía. Éste árbol tiene nodos periféricos
individuales (por ejemplo hojas) que requieren transmitir a y recibir de otro nodo
solamente y no necesitan actuar como repetidores o regeneradores. Al contrario
que en las redes en estrella, la función del nodo central se puede distribuir.
Como en las redes en estrella convencionales, los nodos individuales pueden
quedar aislados de la red por un fallo puntual en la ruta de conexión del nodo. Si
falla un enlace que conecta con un nodo hoja, ese nodo hoja queda aislado; si
falla un enlace con un nodo que no sea hoja, la sección entera queda aislada del
resto.
Para aliviar la cantidad de tráfico de red que se necesita para retransmitir todo a
todos los nodos, se desarrollaron nodos centrales más avanzados que permiten
mantener un listado de las identidades de los diferentes sistemas conectados a la
red. Éstos switches de red “aprenderían” cómo es la estructura de la red
transmitiendo paquetes de datos a todos los nodos y luego observando de dónde
vienen los paquetes respuesta
Ventajas
Cableado punto a punto para segmentos individuales.
Soportado por multitud de vendedores de software y de hardware.
Desventajas
La medida de cada segmento viene determinada por el tipo de cable utilizado.
Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
Es más difícil su configuración.
TOPOLOGÍA DE RED EN ANILLO
Topología de red en la que cada estación está conectada a la siguiente y la última
está conectada a la primera. Cada estación tiene un receptor y un transmisor que
hace la función de repetidor, pasando la señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de un token o testigo, que
se puede conceptualizar como un cartero que pasa recogiendo y entregando
paquetes de información, de esta manera se evitan eventuales pérdidas de
información debidas a colisiones

9. En un anillo doble, dos anillos permiten que los datos se envíen en ambas
direcciones. Esta configuración crea redundancia (tolerancia a fallos).
Ventajas
Simplicidad en la arquitectura y facilidad de fluidez.
Desventajas
Longitudes de canales
El canal usualmente se degradará a medida que la red crece.
Difícil de diagnosticar y reparar los problemas.
Si una estación o el canal falla, las restantes quedan incomunicadas
.
ANILLO DUAL Esta topología permite que los datos se envíen en ambas
direcciones aunque se utiliza un solo anillo a la vez. Esto crea redundancia, o
tolerancia a fallos, lo cual significa que en caso de un fallo en el anillo, los datos
podrán transmitirse por el otro anillo. Un ejemplo de anillo dual es la Interfaz de
Datos Distribuidos por Fibra (FDDI). FDDI es una tecnología similar a Token Ring,
pero utiliza luz en lugar de electricidad para transmitir datos. Utiliza el anillo dual.
Interfaz de Datos Distribuidos por Fibra (FDDI)
FDDI es un tipo de red Token Ring. Su implementación y topología difieren de la
arquitectura LAN Token Ring de IBM, que es regida por IEEE 802.5. FDDI a
menudo se utiliza para las MANs o LANs más grandes, como aquéllas que
conectan varios edificios en un complejo de oficinas o campus. Las MANs
generalmente abarcan un área metropolitana.
Como su nombre lo implica, FDDI funciona en un cable de fibra óptica. FDDI
combina un desempeño de alta velocidad con las ventajas de la topología de anillo
token passing. FDDI funciona a 100 Mbps, y su topología es un anillo dual. El
anillo exterior se denomina anillo principal y el anillo interior se denomina anillo

10. secundario.
Normalmente, el tráfico fluye sólo en el anillo principal. Si éste falla, los datos
fluyen automáticamente al anillo secundario en dirección opuesta. Cuando esto
ocurre, se dice que la red se encuentra en estado wrapped. Esto proporciona
tolerancia a fallos para el enlace.
Las computadoras de una red FDDI se dividen en dos clases, de la siguiente
forma:
Clase A - computadoras conectadas a los cables de ambos anillos.
Clase B - computadoras conectadas sólo a un anillo.
Ventajas de FDDIFDDI
combina las ventajas de token passing en la topología en anillo con la alta
velocidad de la transmisión por fibra óptica. La topología de anillo dual proporciona
redundancia y tolerancia a fallos. El cable de fibra óptica no es susceptible a la
interferencia electromagnética (EMI) y al ruido, y es más seguro que el cableado
de cobre. Puede enviar datos a mayores distancias entre repetidores que Ethernet
y Token Ring tradicional.
Desventajas de FDDI
Como siempre, la alta velocidad y confiabilidad tienen un precio. FDDI es
relativamente cara de implementar, y las limitaciones de distancia, aunque menos
restrictivas que las de los enlaces LAN, la hacen poco apta para las
comunicaciones WAN verdaderas.
TOPOLOGÍA DE RED MALLA.
La topología en malla es una topología de red en la que cada nodo está
conectado a todos los nodos. De esta manera es posible llevar los mensajes de un
nodo a otro por diferentes caminos. Si la red de malla está completamente
conectada, puede existir absolutamente ninguna interrupción en las
comunicaciones. Cada servidor tiene sus propias conexiones con todos los
demás servidores.
Esta topología, a diferencia de otras (como la topología en árbol y la topología en
estrella), no requiere de un servidor o nodo central, con lo que se reduce el
mantenimiento (un error en un nodo, sea importante o no, no implica la caída de
toda la red).

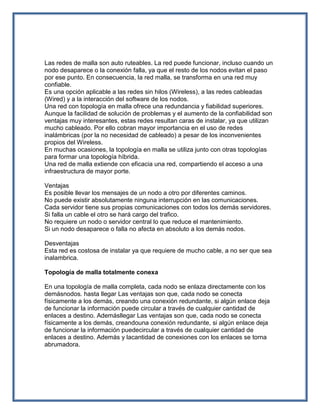

11. Las redes de malla son auto ruteables. La red puede funcionar, incluso cuando un
nodo desaparece o la conexión falla, ya que el resto de los nodos evitan el paso
por ese punto. En consecuencia, la red malla, se transforma en una red muy
confiable.
Es una opción aplicable a las redes sin hilos (Wireless), a las redes cableadas
(Wired) y a la interacción del software de los nodos.
Una red con topología en malla ofrece una redundancia y fiabilidad superiores.
Aunque la facilidad de solución de problemas y el aumento de la confiabilidad son
ventajas muy interesantes, estas redes resultan caras de instalar, ya que utilizan
mucho cableado. Por ello cobran mayor importancia en el uso de redes
inalámbricas (por la no necesidad de cableado) a pesar de los inconvenientes
propios del Wireless.
En muchas ocasiones, la topología en malla se utiliza junto con otras topologías
para formar una topología híbrida.
Una red de malla extiende con eficacia una red, compartiendo el acceso a una
infraestructura de mayor porte.
Ventajas
Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
No puede existir absolutamente ninguna interrupción en las comunicaciones.
Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
Si falla un cable el otro se hará cargo del trafico.
No requiere un nodo o servidor central lo que reduce el mantenimiento.
Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
Desventajas
Esta red es costosa de instalar ya que requiere de mucho cable, a no ser que sea
inalambrica.
Topología de malla totalmente conexa
En una topología de malla completa, cada nodo se enlaza directamente con los
demásnodos. hasta llegar Las ventajas son que, cada nodo se conecta
físicamente a los demás, creando una conexión redundante, si algún enlace deja
de funcionar la información puede circular a través de cualquier cantidad de
enlaces a destino. Ademásllegar Las ventajas son que, cada nodo se conecta
físicamente a los demás, creandouna conexión redundante, si algún enlace deja
de funcionar la información puedecircular a través de cualquier cantidad de
enlaces a destino. Además y lacantidad de conexiones con los enlaces se torna
abrumadora.

12. TOPOLOGÍA DE RED CELULAR
La topología celular está compuesta por áreas circulares o hexagonales, cada
una de las cuales tiene un nodo individual en el centro. La topología celular es
un área geográfica dividida en regiones (celdas) para los fines de la tecnología
inalámbrica. En esta tecnología no existen enlaces físicos; sólo hay ondas
electromagnéticas. La ventaja obvia de una topología celular (inalámbrica) es
que no existe ningún medio tangible aparte de la atmósfera terrestre o el del
vacío del espacio exterior (y los satélites). Las desventajas son que las señales
se encuentran presentes en cualquier lugar de la celda y, de ese modo, pueden
sufrir disturbios y violaciones de seguridad. Como norma, las topologías
basadas en celdas se integran con otras topologías, ya sea que usen la
atmósfera o los satélites.
TOPOLOGÍA DE RED IRREGULAR
En este tipo de topología no existe un patrón obvio de enlaces y nodos. El
cableado no sigue un modelo determinado; de los nodos salen cantidades
variables de cables. Las redes que se encuentran en las primeras etapas de
construcción, o se encuentran mal planificadas, a menudo se conectan de esta
manera. Las topologías LAN más comunes son: Ethernet: topología de bus
lógica y en estrella física o en estrella extendida. Token Ring: topología de anillo
lógica y una topología física en estrella. FDDI: topología de anillo lógica y
topología física de anillo doble.
HUB
En el caso particular de un concentrador o hub de redes es un dispositivo en que
encontramos muchos puertos de red, creo que el más pequeño que he visto es de
4 puertos de red. Este toma la señal de una computadora y la redistribuye por
todos los puertos de red que tiene menos por el que viene la señal. Existen
muchos tipos dependiendo de las tecnologías con que se diseñen y hasta la forma
pero usualmente se les clasifica en pasivos, activos e inteligentes.
SWITCH
Los switches son dispositivos que filtran y encaminan paquetes de datos entre
segmentos (sub-redes) de redes locales. Operan en la capa de enlace (capa 2) del
modelo OSI, debiendo ser independientes de los protocolos de capa superior.
Conceptualmente, los switches podrían ser considerados bridges multi-puertas.
Técnicamente, bridging es una función de la capa 2 del modelo OSI, y todos los
patrones actuales de red, como Ethernet, Token Ring y FDDI, pueden ser

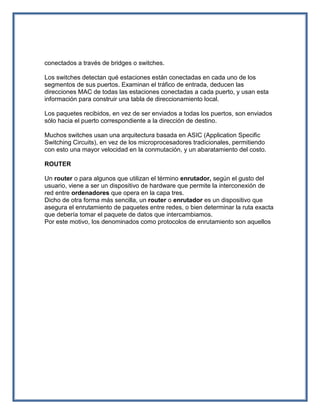

13. conectados a través de bridges o switches.
Los switches detectan qué estaciones están conectadas en cada uno de los
segmentos de sus puertos. Examinan el tráfico de entrada, deducen las
direcciones MAC de todas las estaciones conectadas a cada puerto, y usan esta
información para construir una tabla de direccionamiento local.
Los paquetes recibidos, en vez de ser enviados a todas los puertos, son enviados
sólo hacia el puerto correspondiente a la dirección de destino.
Muchos switches usan una arquitectura basada en ASIC (Application Specific
Switching Circuits), en vez de los microprocesadores tradicionales, permitiendo
con esto una mayor velocidad en la conmutación, y un abaratamiento del costo.
ROUTER
Un router o para algunos que utilizan el término enrutador, según el gusto del
usuario, viene a ser un dispositivo de hardware que permite la interconexión de
red entre ordenadores que opera en la capa tres.
Dicho de otra forma más sencilla, un router o enrutador es un dispositivo que
asegura el enrutamiento de paquetes entre redes, o bien determinar la ruta exacta
que debería tomar el paquete de datos que intercambiamos.
Por este motivo, los denominados como protocolos de enrutamiento son aquellos

14. BIBLIOGRAFIA
http://es.wikipedia.org/wiki/Red_en_anillo
http://es.kioskea.net/contents/initiation/topologi.php3
http://www.alegsa.com.ar/Dic/topologias%20de%20red.php
http://www.google.com.co/search
http://es.wikipedia.org/wiki/Red_en_estrella
