El documento presenta una introducción al software LabVIEW, que permite adquirir y monitorear datos de experimentos de forma virtual usando una PC. LabVIEW permite definir instrumentos virtuales interactuando con la computadora como si fueran instrumentos electrónicos personalizados. Se explican conceptos básicos como diagramas de bloques, paletas de herramientas y controles, y cómo crear programas (VIs) en LabVIEW.

1. Física Experimental II - Rodo -
2012
1
Un tutorial sobre conceptos básicos
y estrategias simples para adquirir
datos con la PC, monitorear un
experimento, etc con:
Experimental II
IB-Bariloche

2. Física Experimental II - Rodo -
2012
2
de
equipamiento básico de laboratorio

3. Física Experimental II - Rodo -
2012
3
LabVIEW (acrónimo de oratory irtual nstrumentation ngineering
orkbench). Es una plataforma y entorno de desarrollo para un lenguaje de
programación visual, llamado lenguaje G, de National Instruments. Los programas
desarrollados con LabVIEW se llaman , o , por sus siglas
en inglés.
El instrumento virtual es definido como una capa de software y hardware que
se le agrega a un PC en tal forma que permite a los usuarios interactuar con
la computadora como si estuviesen utilizando su propio instrumento
electrónico “hecho a la medida”.

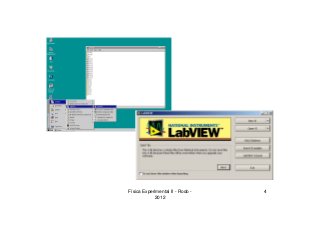

4. Física Experimental II - Rodo -
2012
4

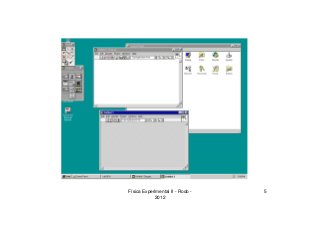

5. Física Experimental II - Rodo -
2012
5

6. Física Experimental II - Rodo -
2012
6

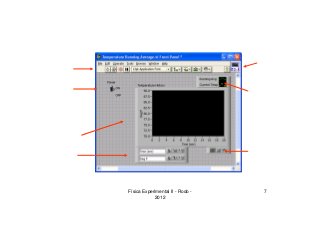

7. Física Experimental II - Rodo -
2012
7

8. Física Experimental II - Rodo -
2012
8

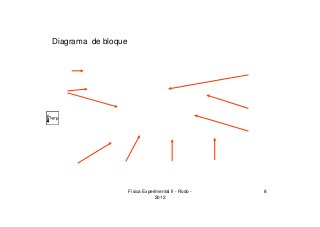

Diagrama de bloque

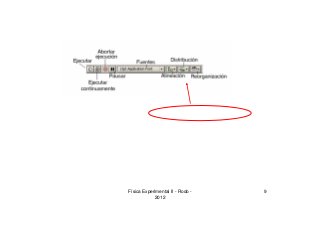

9. Física Experimental II - Rodo -
2012
9

10. Física Experimental II - Rodo -
2012
10

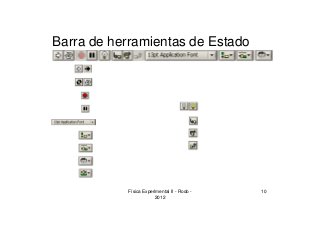

Barra de herramientas de Estado

11. Física Experimental II - Rodo -
2012
11
•
•

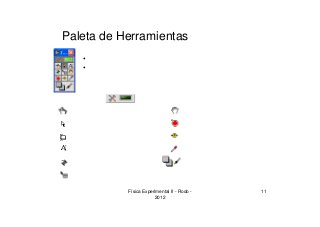

Paleta de Herramientas

12. Física Experimental II - Rodo -
2012
12

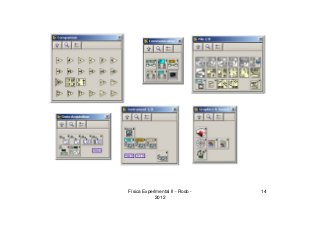

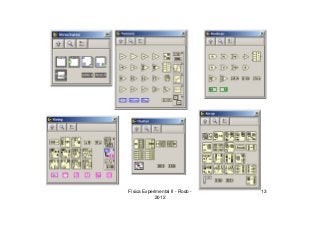

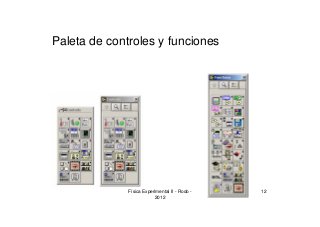

Paleta de controles y funciones

13. Física Experimental II - Rodo -
2012
13

14. Física Experimental II - Rodo -
2012
14

15. Física Experimental II - Rodo -
2012
15

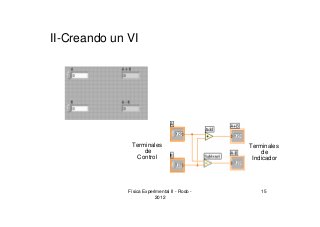

Terminales
de
Control
Terminales
de
Indicador
II-Creando un VI

16. Física Experimental II - Rodo -
2012
16

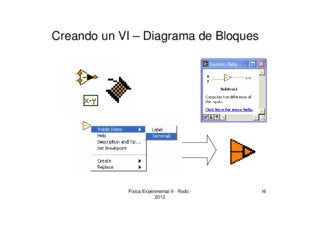

Creando un VI – Diagrama de Bloques

17. Física Experimental II - Rodo -
2012
17

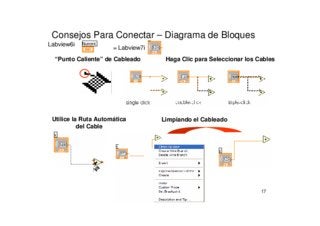

Consejos Para Conectar – Diagrama de Bloques
Labview6i
= Labview7i

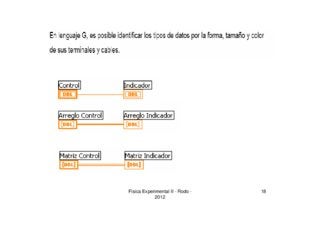

18. Física Experimental II - Rodo -
2012
18

19. Física Experimental II - Rodo -
2012
19
