El documento describe la arquitectura del sistema SCADA de Red de Energía del Perú. El sistema SCADA consta de dos centros de control, uno principal en San Juan y uno de respaldo en Planicie. El sistema utiliza software Sinaut Spectrum de Siemens para supervisar y controlar a distancia la red eléctrica a través de comunicaciones con las subestaciones. El sistema cuenta con redundancia y diferentes niveles de acceso para operadores, administradores y mantenimiento.

1. ©Todos los derechos reservados por Red de Energía del PerúS.A.
SCADA – SINAUT SPECTRUM
1
SCADA - Sinaut Spectrum Ver:
4.1.2
Noviembre de 2013
Luis Pacheco – Especialista Sistemas SCADA

2. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HARDWARE & SOFTWARE SISTEMA SCADA
REP

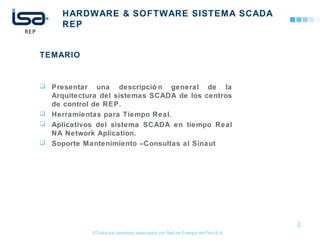

TEMARIO
 Presentar una descripció n general de la
Arquitectura del sistemas SCADA de los centros
de control de REP.
 Herramientas para Tiempo Real.
 Aplicativos del sistema SCADA en tiempo Real
NA Network Aplication.
 Soporte Mantenimiento –Consultas al Sinaut
2

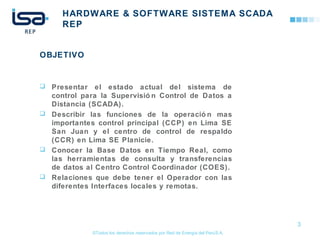

3. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HARDWARE & SOFTWARE SISTEMA SCADA
REP
OBJETIVO
 Presentar el estado actual del sistema de
control para la Supervisió n Control de Datos a
Distancia (SCADA).
 Describir las funciones de la operació n mas
importantes control principal (CCP) en Lima SE
San Juan y el centro de control de respaldo
(CCR) en Lima SE Planicie.
 Conocer la Base Datos en Tiempo Real, como
las herramientas de consulta y transferencias
de datos al Centro Control Coordinador (COES).
 Relaciones que debe tener el Operador con las
diferentes Interfaces locales y remotas.
3

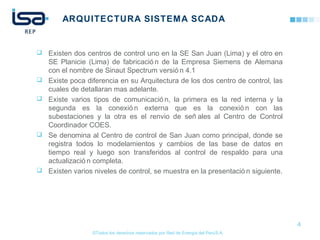

4. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
 Existen dos centros de control uno en la SE San Juan (Lima) y el otro en
SE Planicie (Lima) de fabricació n de la Empresa Siemens de Alemana
con el nombre de Sinaut Spectrum versió n 4.1
 Existe poca diferencia en su Arquitectura de los dos centro de control, las
cuales de detallaran mas adelante.
 Existe varios tipos de comunicació n, la primera es la red interna y la
segunda es la conexió n externa que es la conexió n con las
subestaciones y la otra es el renvio de señ ales al Centro de Control
Coordinador COES.
 Se denomina al Centro de control de San Juan como principal, donde se
registra todos lo modelamientos y cambios de las base de datos en
tiempo real y luego son transferidos al control de respaldo para una
actualizació n completa.
 Existen varios niveles de control, se muestra en la presentació n siguiente.
4

5. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
5

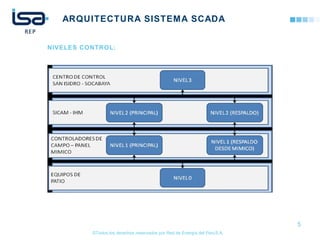

NIVELES CONTROL:

6. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
 HARDWARE:
• Servidores, Frontales Comunicació n, Estaciones de Trabajo, GPS,
Switchs, Mímico, Firewall, Multiplexores, Periféricos impresió n.
• UPSs, Sistema Contra Incendios, Grabadora de Voz, Cámara y Sensores
de Temperatura y Humedad.
• Cableado UTP.
 SOFTWARE
• Sistema operativo Unix Solarios, Aplicativo Sinaut, Oracle.
• Emulador de comunicaciones y protocolo IEC 101.
 SERVIDORES
• SDM1, SDM2, SDM3 Y SDM4 – ADMINISTRACION BASE DATOS
• RTC1, RTC2, RTC3 Y RTC4 – BASE DATOS EN TIEMPO REAL
 FRONT END - COMUNICACIONES
• TCS1, TCS2 – IEC101
• ICP1 Y ICP2 - ICCP
 APLICATIVO
• NA01 – Bus Scheduler, State Estimation, Dispatcher Power Flow, Short
Circuit Calculation
6

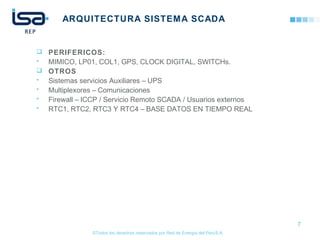

7. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
 PERIFERICOS:
• MIMICO, LP01, COL1, GPS, CLOCK DIGITAL, SWITCHs.
 OTROS
• Sistemas servicios Auxiliares – UPS
• Multiplexores – Comunicaciones
• Firewall – ICCP / Servicio Remoto SCADA / Usuarios externos
• RTC1, RTC2, RTC3 Y RTC4 – BASE DATOS EN TIEMPO REAL
7

8. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
 San Juan
8

9. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
 Planicie
9

10. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
10
TCI1
TxRxTxRx
TCI2
LAN TCI 1
SERVIDORESSCADASSA
LANSINAUT
LAN TCI 2
TCS2TCS1
IEC870-5-101
PRINCIPAL
RESPALDO
IEC870-5-101
TCI1 TCI2
SERVIDORESSCADASSL
LAN TCI 2
TCS2TCS1
LANSINAUT
TxRxTxRx
LAN TCI 1
NC
NC NANA
canal de
comunicación
principal
canal de
comunicación
respaldo
canal de
comunicación
principal
canal de
comunicación
respaldo
Ethernet
512Kbps
Lan
Corporativ a
Arequipa
Lan
Corporativ a
Lima
Proyecto Original:

11. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
11
Proyecto Estado Actual:
TCI1
TxRxTxRx
TCI2
LAN TCI 1
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
SERVIDORES SCADA SSA
LAN SINAUT
LAN TCI 2
TCS2TCS1
TCI1 TCI2
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
123456
789101112
A
B
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
Ethernet
A
12x
6x
8x
2x
9x
3x
10x
4x
11x
5x
7x
1x
C
SERVIDORES SCADA SSL
LAN TCI 2
TCS2TCS1
LAN SINAUT
TxRxTxRx
LAN TCI 1
canal de
comunicación
Ethernet
512Kbps
Lan
Corporativa
Arequipa
Lan
Corporativa
Lima
canal de
comunicación
canal de
comunicación
canal de
comunicación
MEMOTEC

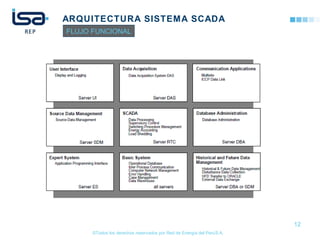

12. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
12
FLUJO FUNCIONAL

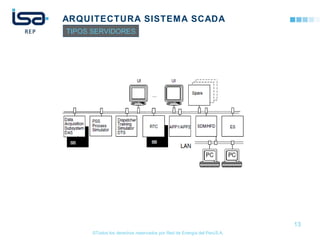

13. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
13
TIPOS SERVIDORES

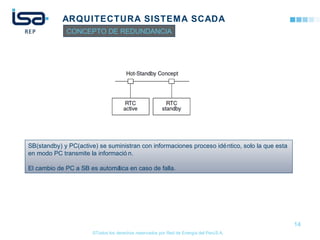

14. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
14
CONCEPTO DE REDUNDANCIA
SB(standby) y PC(active) se suministran con informaciones proceso idéntico, solo la que esta
en modo PC transmite la informació n.
El cambio de PC a SB es automática en caso de falla.

15. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
15

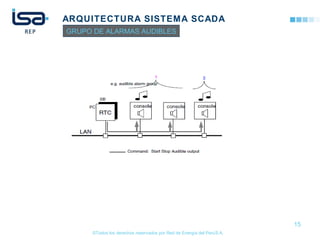

GRUPO DE ALARMAS AUDIBLES

16. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
16
FLUJO DE DATOS DE LOS SERVIDORES

17. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
17

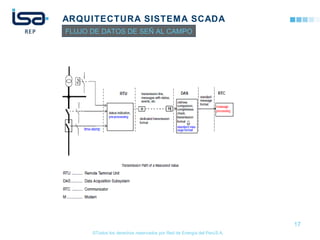

FLUJO DE DATOS DE SEÑ AL CAMPO

18. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA
18

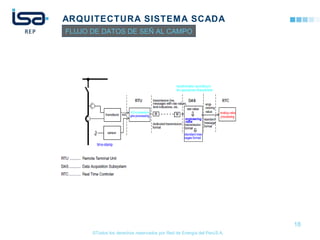

FLUJO DE DATOS DE SEÑ AL CAMPO

19. ©Todos los derechos reservados por Red de Energía del PerúS.A.
ARQUITECTURA SISTEMA SCADA

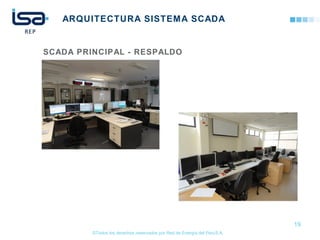

SCADA PRINCIPAL - RESPALDO
19

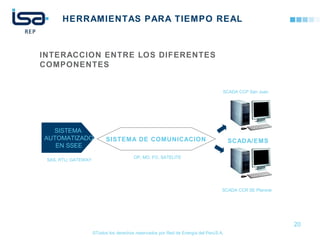

20. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HERRAMIENTAS PARA TIEMPO REAL
INTERACCION ENTRE LOS DIFERENTES
COMPONENTES
20
SAS, RTU, GATEWAY
SISTEMA
AUTOMATIZADO
EN SSEE
SISTEMA DE COMUNICACION
SCADA CCR SE Planicie
SCADA/EMS
SCADA CCP San Juan
OP, MO, FO, SATELITE

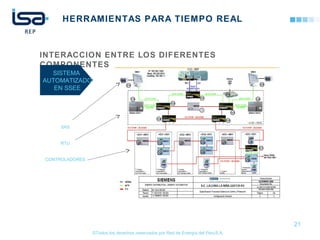

21. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HERRAMIENTAS PARA TIEMPO REAL
INTERACCION ENTRE LOS DIFERENTES
COMPONENTES
21
SAS
RTU
CONTROLADORES
SISTEMA
AUTOMATIZADO
EN SSEE

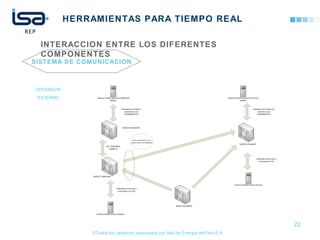

22. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HERRAMIENTAS PARA TIEMPO REAL
INTERACCION ENTRE LOS DIFERENTES
COMPONENTES
22
SISTEMA DE COMUNICACION
OPERADOR
EXTERNO

23. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HERRAMIENTAS PARA TIEMPO REAL
INTERACCION ENTRE LOS DIFERENTES
COMPONENTES
23

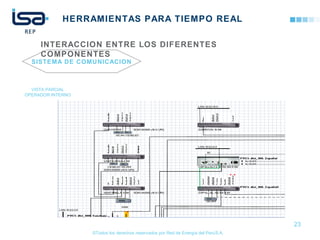

SISTEMA DE COMUNICACION
VISTA PARCIAL
OPERADOR INTERNO

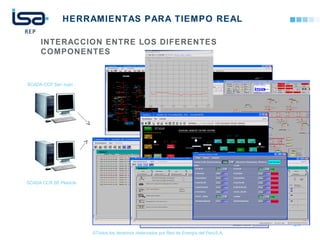

24. ©Todos los derechos reservados por Red de Energía del PerúS.A.
HERRAMIENTAS PARA TIEMPO REAL
INTERACCION ENTRE LOS DIFERENTES
COMPONENTES
24
SCADA CCR SE Planicie
SCADA CCP San Juan

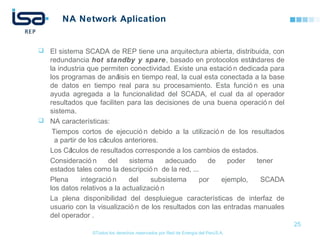

25. ©Todos los derechos reservados por Red de Energía del PerúS.A.
NA Network Aplication
 El sistema SCADA de REP tiene una arquitectura abierta, distribuida, con
redundancia hot standby y spare, basado en protocolos estándares de
la industria que permiten conectividad. Existe una estació n dedicada para
los programas de análisis en tiempo real, la cual esta conectada a la base
de datos en tiempo real para su procesamiento. Esta funció n es una
ayuda agregada a la funcionalidad del SCADA, el cual da al operador
resultados que faciliten para las decisiones de una buena operació n del
sistema.
 NA características:
Tiempos cortos de ejecució n debido a la utilizació n de los resultados
a partir de los cálculos anteriores.
Los Cálculos de resultados corresponde a los cambios de estados.
Consideració n del sistema adecuado de poder tener
estados tales como la descripció n de la red, ...
Plena integració n del subsistema por ejemplo, SCADA
los datos relativos a la actualizació n
La plena disponibilidad del despluiegue características de interfaz de
usuario con la visualizació n de los resultados con las entradas manuales
del operador .
25

26. ©Todos los derechos reservados por Red de Energía del PerúS.A.
NA Network Aplication
26

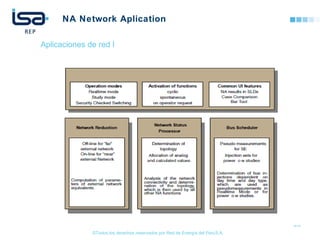

Aplicaciones de red I

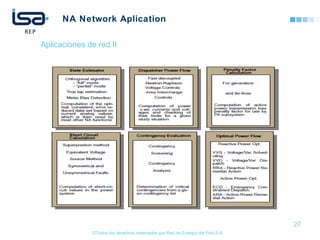

27. ©Todos los derechos reservados por Red de Energía del PerúS.A.
NA Network Aplication
27
Aplicaciones de red II

28. ©Todos los derechos reservados por Red de Energía del PerúS.A.
NA Network Aplication
28

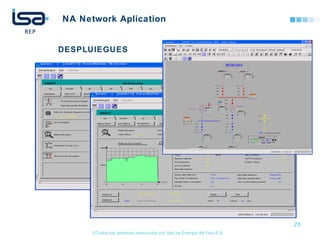

DESPLUIEGUES

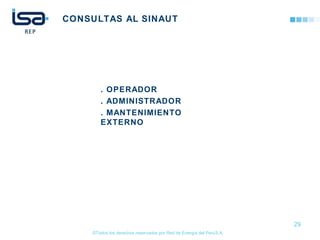

29. ©Todos los derechos reservados por Red de Energía del PerúS.A.
CONSULTAS AL SINAUT
29
. OPERADOR
. ADMINISTRADOR
. MANTENIMIENTO
EXTERNO

30. ©Todos los derechos reservados por Red de Energía del PerúS.A.

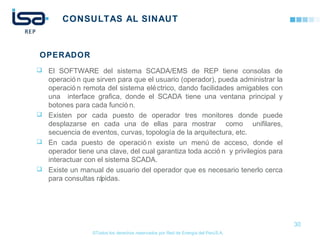

CONSULTAS AL SINAUT
 El SOFTWARE del sistema SCADA/EMS de REP tiene consolas de
operació n que sirven para que el usuario (operador), pueda administrar la
operació n remota del sistema eléctrico, dando facilidades amigables con
una interface grafica, donde el SCADA tiene una ventana principal y
botones para cada funció n.
 Existen por cada puesto de operador tres monitores donde puede
desplazarse en cada una de ellas para mostrar como unifilares,
secuencia de eventos, curvas, topología de la arquitectura, etc.
 En cada puesto de operació n existe un menú de acceso, donde el
operador tiene una clave, del cual garantiza toda acció n y privilegios para
interactuar con el sistema SCADA.
 Existe un manual de usuario del operador que es necesario tenerlo cerca
para consultas rápidas.
30
OPERADOR

31. ©Todos los derechos reservados por Red de Energía del PerúS.A.

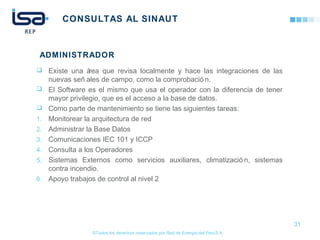

CONSULTAS AL SINAUT
 Existe una área que revisa localmente y hace las integraciones de las
nuevas señ ales de campo, como la comprobació n.
 El Software es el mismo que usa el operador con la diferencia de tener
mayor privilegio, que es el acceso a la base de datos.
 Como parte de mantenimiento se tiene las siguientes tareas:
1. Monitorear la arquitectura de red
2. Administrar la Base Datos
3. Comunicaciones IEC 101 y ICCP
4. Consulta a los Operadores
5. Sistemas Externos como servicios auxiliares, climatizació n, sistemas
contra incendio.
6. Apoyo trabajos de control al nivel 2
31
ADMINISTRADOR

32. ©Todos los derechos reservados por Red de Energía del PerúS.A.

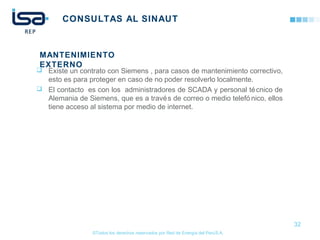

CONSULTAS AL SINAUT
 Existe un contrato con Siemens , para casos de mantenimiento correctivo,
esto es para proteger en caso de no poder resolverlo localmente.
 El contacto es con los administradores de SCADA y personal técnico de
Alemania de Siemens, que es a través de correo o medio telefó nico, ellos
tiene acceso al sistema por medio de internet.
32
MANTENIMIENTO
EXTERNO

33. ©Todos los derechos reservados por Red de Energía del PerúS.A.

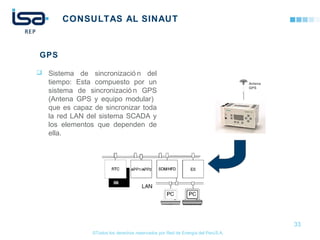

CONSULTAS AL SINAUT
 Sistema de sincronizació n del
tiempo: Esta compuesto por un
sistema de sincronizació n GPS
(Antena GPS y equipo modular)
que es capaz de sincronizar toda
la red LAN del sistema SCADA y
los elementos que dependen de
ella.
33
GPS
Antena
GPS

34. ©Todos los derechos reservados por Red de Energía del PerúS.A.

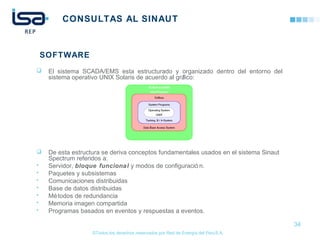

CONSULTAS AL SINAUT
 El sistema SCADA/EMS esta estructurado y organizado dentro del entorno del
sistema operativo UNIX Solaris de acuerdo al gráfico:
 De esta estructura se deriva conceptos fundamentales usados en el sistema Sinaut
Spectrum referidos a:
• Servidor, bloque funcional y modos de configuració n.
• Paquetes y subsistemas
• Comunicaciones distribuidas
• Base de datos distribuidas
• Métodos de redundancia
• Memoria imagen compartida
• Programas basados en eventos y respuestas a eventos.
34
SOFTWARE

35. ©Todos los derechos reservados por Red de Energía del PerúS.A.
CONSULTAS AL SINAUT

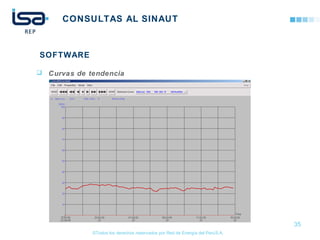

 Curvas de tendencia
35
SOFTWARE

36. ©Todos los derechos reservados por Red de Energía del PerúS.A.

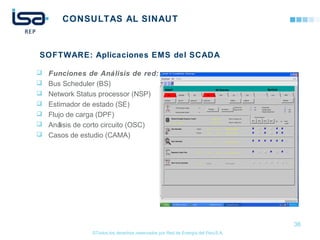

CONSULTAS AL SINAUT
 Funciones de Análisis de red:
 Bus Scheduler (BS)
 Network Status processor (NSP)
 Estimador de estado (SE)
 Flujo de carga (DPF)
 Análisis de corto circuito (OSC)
 Casos de estudio (CAMA)
36
SOFTWARE: Aplicaciones EMS del SCADA

37. ©Todos los derechos reservados por Red de Energía del PerúS.A.

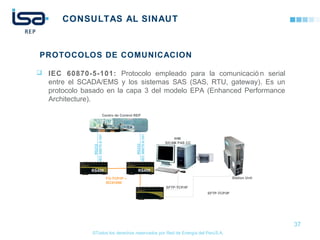

CONSULTAS AL SINAUT
 IEC 60870-5-101: Protocolo empleado para la comunicació n serial
entre el SCADA/EMS y los sistemas SAS (SAS, RTU, gateway). Es un
protocolo basado en la capa 3 del modelo EPA (Enhanced Performance
Architecture).
37
PROTOCOLOS DE COMUNICACION
Centro de Control REP
FO-TCP/IP –
IEC61850
SFTP-TCP/IP
SFTP-TCP/IP
RS232
–IEC60870-5-101
RS232
–IEC60870-5-101
Station Unit
IHM
SICAM PAS CC
RS400 RS400

38. ©Todos los derechos reservados por Red de Energía del PerúS.A.

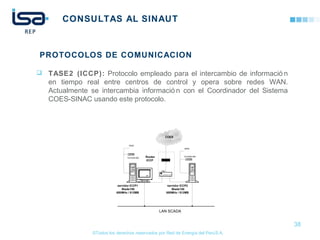

CONSULTAS AL SINAUT
COES
Router
ICCP
CD ROM 48X
CD ROM 48X
40GB
40GB
servidor ICCP1
Blade150
650MHz / 512MB
servidor ICCP2
Blade150
650MHz / 512MB
Hub
18"
LAN SCADA
38
PROTOCOLOS DE COMUNICACION
 TASE2 (ICCP): Protocolo empleado para el intercambio de informació n
en tiempo real entre centros de control y opera sobre redes WAN.
Actualmente se intercambia informació n con el Coordinador del Sistema
COES-SINAC usando este protocolo.

39. ©Todos los derechos reservados por Red de Energía del PerúS.A.

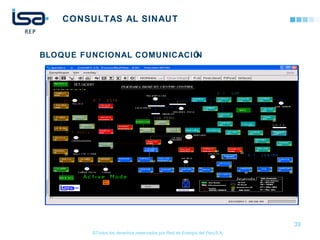

CONSULTAS AL SINAUT
39
BLOQUE FUNCIONAL COMUNICACIÓN

40. ©Todos los derechos reservados por Red de Energía del PerúS.A.
CONSULTAS AL SINAUT
40
DIAGRAMA UNIFILAR

41. ©Todos los derechos reservados por Red de Energía del PerúS.A.
41
©Todos los derechos reservados por Red de Energía del PerúS.A.
GRACIAS
