Este documento describe la construcción de un compilador utilizando las herramientas Flex y Bison. Explica cómo Flex genera analizadores léxicos a partir de expresiones regulares y cómo Bison genera analizadores sintácticos a partir de gramáticas. Luego proporciona dos ejemplos completos de compiladores simples creados con estas herramientas, uno para una calculadora básica y otro que resume los pasos generales.

1. PONTIFICIA UNIVERSIDAD CATÓLICA DEL ECUADOR
SEDE IBARRA
1. DATOS INFORMATIVOS
1.1 Nombre: Alexander Campues
1.2 Carrera: Ing. Sistemas
1.3 Nivel: 5to
1.4 Tema: Taller Compiladores
2. DESCRIPCION
1) Herramientas para la construcción de procesadores de lenguaje.
Herramientas disponibles que pueden utilizarse para la construcción de Procesadores de
Lenguaje.
Aplicación de los lenguajes:
2) Reseña Histórica
1940’s:
– Primeros ordenadores.
– Programación directa en código máquina.
– Nace el ensamblador (traducido manualmente)
– Se automatiza la etapa de ensamblado

2. 1950’s
– (1950) John Backus dirige en IBM un proyecto de lenguaje algebraico
– (1954-1958) Nace el FORTRAN (FORmulae TRANslator)
– Primer compilador de FORTRAN para IBM modelo 704
1950’s (finales):
– F.L. Bauer (Univ. Munich) dirige un proyecto de lenguaje formal
– Se crea un comité conjunto con la Association for Computing Machinery en el que
participa Backus
– Se define IAL (International Algebraic Language)
– Posteriormente se denomina ALGOL 58 (ALGOrithmic Language)
Características de ALGOL 58
– Definición de la notación BNF (Backus-Naur Form)
– Declaración de tipos de variables
– Estructura modular
– Funciones recursivas
– Paso de parámetros por valor o por nombre
– Precursor de Pascal, Ada o Modula
1970’s:
– Se estudian las gramáticas LR
– Se definen los métodos de análisis ascendente SLR y LALR
– Se crean numerosas herramientas de ayuda al diseño de compiladores
– A mediados de la década aparecen las herramientas lex y yacc que se convierten en
estándares de facto al distribuirse con UNIX.
– La Free Software Fundation distribuye estas herramientas bajo los nombres de flex y
bison

3. Generación de código:
– Inicialmente la gestión de la memoria era estática
– Cuando aparecen las funciones recursivas se desarrolla la pila como forma de
gestionar la memoria
– La gestión de memoria dinámica conduce a la definición del montículo (heap) como
zona de gestión de esta memoria
– Surgen nuevos problemas como las referencias pérdidas o la recogida de basura
Últimos avances:
– Optimización de código
– Máquinas virtuales y auge de los lenguajes interpretados
3) Diseño y construcción de un compilador
Análisis léxico
Objetivo:
– Leer caracteres e identificar componentes léxicos (tokens)
– Filtrar comentarios
– Detectar errores léxicos

4. Ejemplo:
Análisis Sintáctico
Objetivo:
– Verificar estructuras gramaticales
– Detectar errores de sintaxis
Especificación:
– Gramáticas libres de contexto
Ejemplo:
Análisis Semántico
Objetivo:
– Verificar restricciones semánticas (predefinición de variables, consistencia de tipos,
llamadas a funciones)
– Generar un Árbol de Sintaxis Abstracta
Especificación:
– Gramáticas atribuidas

5. Ejemplo:
Las herramientas Flex y Bison
4) Que es flex y Bison
Flex es un una herramienta que permite generar analizadores léxicos. A partir de un conjunto de
expresiones regulares, Flex busca concordancias en un fichero de entrada y ejecuta acciones
asociadas a estas expresiones. Es compatible casi al 100% con Lex, una herramienta clásica de
Unix para la generación de analizadores léxicos, pero es un desarrollo diferente realizado por
GNU bajo licencia GPL.
Bison es un generador de analizadores sintácticos de propósito general que convierte una
descripción para una gramática independiente del contexto (en realidad de una subclase de
éstas, las LALR) en un programa en C que analiza esa gramática. Es compatible al 100% con
Yacc, una herramienta clásica de Unix para la generación de analizadores léxicos, pero es un
desarrollo diferente realizado por GNU bajo licencia GPL. Todas la gramáticas escritas
apropiadamente para Yacc deberían funcionar con Bison sin ningún cambio. Usándolo junto a
Flex esta herramienta permite construir compiladores de lenguajes.

6. 5) Como se instala Flex y Bison
1) Es necesario obtener el software descargando la versión que necesitamos de las
páginas oficiales
http://gnuwin32.sourceforge.net/packages/flex.htm
2) Instalar el software en la unidad C: (para explicar a partir del punto 4 se tendrá como
hecho que flex y bison han sido instalados en la ruta: C:GnuWin32 donde contiene
una subcarpeta llamada bin donde se encuentran los programas respectivos)
3) Flex y bison son aplicaciones de consola, por lo que se deberá entrar al Símbolo del
sistema y tipear líneas de comando para ejecutar Flex.
4) 4. Si deseas que flex y bison se integren al conjunto de variables del entorno (esto
te va a permitir llamar a flex/bison desde cualquier ubicación en la línea de
comandos) debes hacer lo siguiente:
a. Clic derecho en “Mi PC”.
b. Selecciona “Propiedades”
c. Clic en la pestaña “Opciones Avanzadas”
d. Presiona el botón “Variables de entorno”
e. En la ventana de variables de entorno, ubicarse en la sección “Variables del
sistema”
f. luego haz clic en PATH y luego en el botón “Modificar” (si no está hacer clic
en
“Nueva” y agregar PATH)
g. En la nueva ventana, escribir la ruta completa al directorio “bin” de la
aplicación
flex/bison. Si existe otro valor, separarlos con comas.
h. Aceptar los cambios y luego reiniciar el sistema operativo.
6) Como se compila con Flex y Bison
Luego de escribir las especificaciones de flex y bison realizar lo siguiente.
• Si se desea invocar a flex:
o Por ejemplo, si se tiene un archivo de especificación de Flex llamado prueba.l
dentro de una carpeta “archivos” tipear lo siguiente C:archivos>flex prueba.l
o Luego presionar ENTER
o Se habrá generado un archivo de nombre lex.yy.c dentro de la carpeta donde se
encuentra el archivo prueba.l
• Para invocar a Bison en conjunción con flex realizar lo siguiente:
o Por ejemplo, si se tiene un archivo de especificación de Bison y Flex llamado
prueba.y y prueba.l respectivamente dentro de una carpeta “archivos” tipear lo
siguiente
o C:archivos>bison –d prueba.y
o C:archivos>flex prueba.l
o Luego al presionar ENTER se generarán tres archivos para su
posteriorcompilación: prueba.tab.h, prueba.tab.c y lex.yy.c.

7. Para compilar los archivos generados.
Luego de haber generado los archivos .c tipear lo siguiente:
• C:gcc –o pruebaej lex.yy.c
• Con esto generará se un archivo llamado “pruebaej.exe”
• El argumento –o permite crear el archivo ejecutable
7) 2 Ejemplos de la creación de un compilador utilizando Flex y Bison.
Ejemplo1:
Vamos a realizar un ejemplo de una calculadora sencilla que reconocerá las principales
operaciones aritmética (+,-,* y /).
Abrimos un editor de texto y pegamos el siguiente código que será nuestro scanner
/*****************
Definiciones
Se colocan las cabeceras, variables y expresiones regulares
********************/
%{
#include <stdio.h>
#include <stdlib.h>
#include "sintactico.tab.h"
int linea=0;
%}
/*
Creamos todas las expresiones regulares
Creamos la definición llamada DIGITO, podemos acceder esta definición
usando {DIGITO}*/
DIGITO [0-9]
NUMERO {DIGITO}+("."{DIGITO}+)?
%%
/***************
Reglas
*****************/
/* Creamos las reglas que reconocerán las cadenas que acepte
Nuestro scanner y retornaremos el token a bison con la
funcion return. */

8. {NUMERO} {yylval.real=atof(yytext); return(NUMERO);}
"=" {return(IGUAL);}
"+" {return(MAS);}
"-" {return(MENOS);}
";" {return(PTOCOMA);}
"*" {return(POR);}
"/" {return(DIV);}
"(" {return(PAA);}
")" {return(PAC);}
"n" {linea++;}
[trf] {}
" " {}
/* Si en nuestra entrada tiene algún caracter que no pertenece a
las reglas anteriores, se genera un error léxico */
. {printf("Error lexico en linea %d",linea);}
%%
/*
Código de Usuario
Aquí podemos realizar otras funciones, como por ejemplo ingresar
símbolos a nuestra tabal de símbolos o cualquier otra accione
del usuario.
Todo lo que el usuario coloque en esta sección se copiara al
archvi lex.yy.c tal y como esta.
*/
Guardamos el archivo como lexico.l. Luego creamos un nuevo archivo y colocamos el
siguiente código.
%{
/********************
Declaraciones en C
**********************/
#include <stdio.h>
#include <stdlib.h>
#include <math.h>
extern int yylex(void);
extern char *yytext;
extern int linea;
extern FILE *yyin;
void yyerror(char *s);
%}
/************************
Declaraciones de Bison
*************************/

9. /* Especifica la coleccion completa de tipos de datos para poder usar
varios tipos de datos en los terminales y no terminales*/
%union
{
float real;
}
/* Indica la produccion con la que inicia nuestra gramatica*/
%start Exp_l
/* Especificacion de termines, podemos especificar tambien su tipo */
%token <real> NUMERO
%token MAS
%token MENOS
%token IGUAL
%token PTOCOMA
%token POR
%token DIV
%token PAA
%token PAC
/* No Terminales, que tambien podemos especificar su tipo */
%type <real> Exp
%type <real> Calc
%type <real> Exp_l
/* Definimos las precedencias de menor a mayor */
%left MAS MENOS
%left POR DIV
%%
/**********************
Reglas Gramaticales
***********************/
Exp_l: Exp_l Calc
|Calc
;
Calc : Exp PTOCOMA {printf ("%4.1fn",$1)}
;
/* con el símbolo de $$ asignamos el valor semántico de toda
la acción de la derecha y se la asignamos al no terminal de
la izquierda, en la siguiente regla, se la asigna a Exp.
Para poder acceder al valor de los terminales y no terminales del lado
derecho usamos el símbolo $ y le concatenamos un numero que representa
la posición en la que se encuentra es decir si tenemos
A --> B NUMERO C
Si queremos usar le valor que tiene el no terminal B usamos $1, si queremos
usar el valor que tiene NUMERO usamos $2 y así sucesivamente.

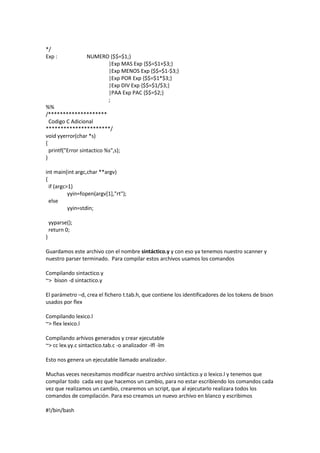

10. */
Exp : NUMERO {$$=$1;}
|Exp MAS Exp {$$=$1+$3;}
|Exp MENOS Exp {$$=$1-$3;}
|Exp POR Exp {$$=$1*$3;}
|Exp DIV Exp {$$=$1/$3;}
|PAA Exp PAC {$$=$2;}
;
%%
/********************
Codigo C Adicional
**********************/
void yyerror(char *s)
{
printf("Error sintactico %s",s);
}
int main(int argc,char **argv)
{
if (argc>1)
yyin=fopen(argv[1],"rt");
else
yyin=stdin;
yyparse();
return 0;
}
Guardamos este archivo con el nombre sintáctico.y y con eso ya tenemos nuestro scanner y
nuestro parser terminado. Para compilar estos archivos usamos los comandos
Compilando sintactico.y
~> bison -d sintactico.y
El parámetro –d, crea el fichero t.tab.h, que contiene los identificadores de los tokens de bison
usados por flex
Compilando lexico.l
~> flex lexico.l
Compilando arhivos generados y crear ejecutable
~> cc lex.yy.c sintactico.tab.c -o analizador -lfl -lm
Esto nos genera un ejecutable llamado analizador.
Muchas veces necesitamos modificar nuestro archivo sintáctico.y o lexico.l y tenemos que
compilar todo cada vez que hacemos un cambio, para no estar escribiendo los comandos cada
vez que realizamos un cambio, crearemos un script, que al ejecutarlo realizara todos los
comandos de compilación. Para eso creamos un nuevo archivo en blanco y escribimos
#!/bin/bash

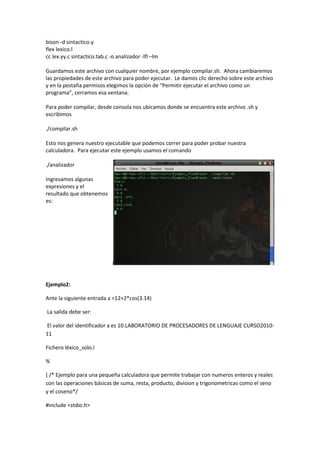

11. bison -d sintactico.y
flex lexico.l
cc lex.yy.c sintactico.tab.c -o analizador -lfl –lm
Guardamos este archivo con cualquier nombre, por ejemplo compilar.sh. Ahora cambiaremos
las propiedades de este archivo para poder ejecutar. Le damos clic derecho sobre este archivo
y en la pestaña permisos elegimos la opción de “Permitir ejecutar el archivo como un
programa”, cerramos esa ventana.
Para poder compilar, desde consola nos ubicamos donde se encuentra este archivo .sh y
escribimos
./compilar.sh
Esto nos genera nuestro ejecutable que podemos correr para poder probar nuestra
calculadora. Para ejecutar este ejemplo usamos el comando
./analizador
Ingresamos algunas
expresiones y el
resultado que obtenemos
es:
Ejemplo2:
Ante la siguiente entrada a =12+2*cos(3.14)
La salida debe ser:
El valor del identificador a es 10.LABORATORIO DE PROCESADORES DE LENGUAJE CURSO2010-
11
Fichero léxico_solo.l
%
{ /* Ejemplo para una pequeña calculadora que permite trabajar con numeros enteros y reales
con las operaciones básicas de suma, resta, producto, division y trigonometricas como el seno
y el coseno*/
#include <stdio.h>

12. #include <stdlib.h> int nlines=0; %} DIGITO [0-9] ID [a-zA-Z][a-zA-Z0-9_]*
%% {DIGITO}+ {printf("Encontrado TKN_NUM_ENTERO:%d",atoi(yytext));}
{DIGITO}+"."{DIGITO}+ {printf("Encontrado TKN_NUM_REAL:%f",atof(yytext));} "="
{printf("Encontrado TKN_ASIGN: %s",yytext);} ";"
{printf("Encontrado TKN_PTOCOMA: %s",yytext);} "*" {printf("Encontrado TKN_MULT:
%s",yytext);} "/" {printf("Encontrado TKN_DIV: %s",yytext);} "+" {printf("Encontrado TKN_MAS:
%s",yytext);} "-" {printf("Encontrado TKN_MENOS: %s",yytext);} "(" {printf("Encontrado
TKN_PAA: %s",yytext);} ")" {printf("Encontrado TKN_PAC: %s",yytext);} "cos"
{printf("Encontrado TKN_COS: %s",yytext);} "sen" {printf("Encontrado TKN_SEN:%s",yytext);}
{ID} {printf("Encontrado TKN_ID: %s",yytext);} "n" {nlines++;} .LABORATORIO DE
PROCESADORES DE LENGUAJE CURSO 2010-11 %% void main(int argc,char **argv) { if (argc>1)
yyin=fopen(argv[1],"rt"); else yyin=stdin; yylex(); printf("nNumero lineas analizadas: %dn",
nlines);
} /* para compilar flex lexico.l cc lex.yy.c -o milex -lfl -lm */LABORATORIO DE PROCESADORES
DE LENGUAJE CURSO 2010-11 Fichero léxico.l (versión a enlazar con Bison) %{ /* Ejemplo para
una pequeña calculadora que permite trabajar con las operaciones básicas de suma, resta,
producto, divisiony trigonometricas como el seno y el coseno */ #include <stdio.h> #include
<stdlib.h> #include "sintactico.tab.h" int nlines=0; %} DIGITO [0-9] ID [a-zA-Z][a-zA-Z0-9_]* %%
{DIGITO}+("."{DIGITO}+)? {//printf("Encontrado TKN_NUM: %fn",atof(yytext));
yylval.real=atof(yytext); return(TKN_NUM);} "=" {//printf("Encontrado TKN_ASIGN:
%sn",yytext); return(TKN_ASIGN);} ";" {//printf("Encontrado TKN_PTOCOMA: %sn",yytext);
return(TKN_PTOCOMA);} "*" {//printf("Encontrado TKN_MULT: %sn",yytext);
return(TKN_MULT);} "/" {//printf("Encontrado TKN_DIV: %sn",yytext); return(TKN_DIV);} "+"
{//printf("Encontrado TKN_MAS: %sn",yytext); return(TKN_MAS);} "-" {//printf("Encontrado
TKN_MENOS: %sn",yytext);LABORATORIO DE PROCESADORES DELENGUAJE CURSO 2010-11
return(TKN_MENOS);} "(" {//printf("Encontrado TKN_PAA: %sn",yytext); return(TKN_PAA);} ")"
{//printf("Encontrado TKN_PAC: %sn",yytext); return(TKN_PAC);} "cos" {//printf("Encontrado
TKN_COS: %sn",yytext); return(TKN_COS);} "sen" {//printf("Encontrado TKN_SEN:
%sn",yytext); return(TKN_SEN);} {ID} {//printf("Encontrado TKN_ID: %sn",yytext);
return(TKN_ID);} "n" {nlines++;} . %% /********
Para el lexico solo void main(int argc,char **argv) { if (argc>1) yyin=fopen(argv[1],"rt"); else
yyin=stdin; yylex(); printf("nNumero lineas analizadas: %dn", nlines); } *******/ /* para
compilar flex lexico.l cc lex.yy.c -o milex -lfl -lm */LABORATORIO DE PROCESADORES DE
LENGUAJE CURSO 2010-11 Fichero sintactico.y (Bison)
%
