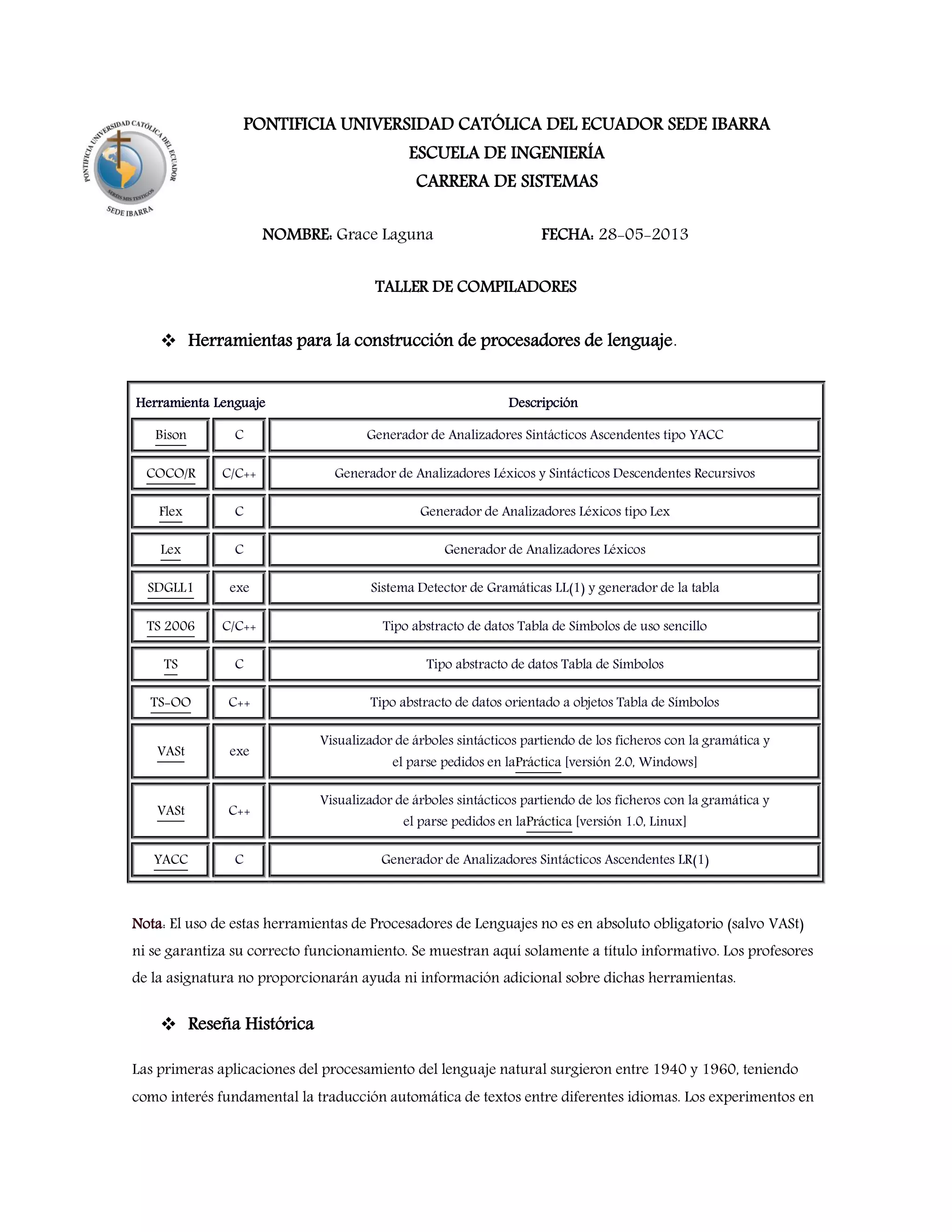

1. PONTIFICIA UNIVERSIDAD CATÓLICA DEL ECUADOR SEDE IBARRA
ESCUELA DE INGENIERÍA
CARRERA DE SISTEMAS
NOMBRE: Grace Laguna FECHA: 28-05-2013
TALLER DE COMPILADORES
 Herramientas para la construcción de procesadores de lenguaje.
Herramienta Lenguaje Descripción
Bison C Generador de Analizadores Sintácticos Ascendentes tipo YACC
COCO/R C/C++ Generador de Analizadores Léxicos y Sintácticos Descendentes Recursivos
Flex C Generador de Analizadores Léxicos tipo Lex
Lex C Generador de Analizadores Léxicos
SDGLL1 exe Sistema Detector de Gramáticas LL(1) y generador de la tabla
TS 2006 C/C++ Tipo abstracto de datos Tabla de Símbolos de uso sencillo
TS C Tipo abstracto de datos Tabla de Símbolos
TS-OO C++ Tipo abstracto de datos orientado a objetos Tabla de Símbolos
VASt exe
Visualizador de árboles sintácticos partiendo de los ficheros con la gramática y
el parse pedidos en laPráctica [versión 2.0, Windows]
VASt C++
Visualizador de árboles sintácticos partiendo de los ficheros con la gramática y
el parse pedidos en laPráctica [versión 1.0, Linux]
YACC C Generador de Analizadores Sintácticos Ascendentes LR(1)
Nota: El uso de estas herramientas de Procesadores de Lenguajes no es en absoluto obligatorio (salvo VASt)
ni se garantiza su correcto funcionamiento. Se muestran aquí solamente a título informativo. Los profesores
de la asignatura no proporcionarán ayuda ni información adicional sobre dichas herramientas.
 Reseña Histórica
Las primeras aplicaciones del procesamiento del lenguaje natural surgieron entre 1940 y 1960, teniendo
como interés fundamental la traducción automática de textos entre diferentes idiomas. Los experimentos en

2. este ámbito se basaban fundamentalmente en la sustitución automática palabra por palabra, por lo que se
obtenían traducciones muy rudimentarias, que no proporcionaban unos resultados claros.
Surgió por tanto la necesidad de resolver ambigüedades sintácticas y semánticas, así como la importancia de
considerar la información contextual. Los problemas más relevantes en este tiempo fueron la carencia de un
orden de la estructura oracional en algunas lenguas, y la dificultad para obtener una representación tanto
sintáctica como semántica, pero una vez que se empezaron a tener en cuenta se dio paso a una concepción
más realista del lenguaje en la que era necesario contemplar las transformaciones que se producen en la
estructura de la frase durante el proceso de traducción.
Los últimos años se caracterizan por la incorporación de técnicas estadísticas y el desarrollo de formalismos
adecuados para el tratamiento de la información léxica. Se ha introducido nuevas técnicas de
representación del conocimiento muy cercanas a la inteligencia artificial, y las técnicas de procesamiento
utilizadas por investigadores procedentes del área de la lingüística e informática son cada vez más
próximas.
 Diseño y construcción de un compilador
Diseño:
Construcción:
La construcción de un compilador involucra la división del proceso en una serie de fases que variará con su
complejidad. Generalmente estas fases se agrupan en dos tareas: el análisis del programa fuente y la síntesis
del programa objeto.
Análisis: Se trata de la comprobación de la corrección del programa fuente, e incluye las fases
correspondientes al Análisis léxico (que consiste en la descomposición del programa fuente en componentes
léxicos), Análisis sintáctico (agrupación de los componentes léxicos en frases gramaticales) y Análisis

3. semántico (comprobación de la validez semántica de las sentencias aceptadas en la fase de Análisis
Sintáctico).
Síntesis: Su objetivo es la generación de la salida expresada en el lenguaje objeto y suele estar formado por
una o varias combinaciones de fases de Generación de Código (normalmente se trata de código intermedio o
de código objeto) y de Optimización de Código (en las que se busca obtener un código lo más eficiente
posible).
 Que es flex y Bison.
Son dos herramientas útiles para crear programas que reaccionen a una entrada de datos con una
estructura y un lenguaje predeterminado, como por ejemplo, podemos crear compiladores, intérpretes y
analizadores de línea de comando.
Flex: El Flex define las reglas de reconocimiento de símbolos (Tokens) a partir de expresiones regulares.
Cuando un Token es reconocido por uno de estos patrones de agrupamiento se le define una acción, por lo
general esta acción es devolver el Tipo y el valor (lexema).
El Flex cuando se utiliza combinado con el Bison, utiliza las definiciones de los Tokens realizadas en el Bison
para la comunicación entre ellos,
Bison: GNU bison es un programa generador de analizadores sintácticos de propósito general perteneciente
al proyecto GNU disponible para prácticamente todos los sistemas operativos, se usa normalmente
acompañado de flex aunque los analizadores léxicos se pueden también obtener de otras formas.
Bison convierte la descripción formal de un lenguaje, escrita como una gramática libre de contexto LALR, en
un programa en C, C++, o Java que realiza análisis sintáctico. Es utilizado para crear analizadores para
muchos lenguajes, desde simples calculadoras hasta lenguajes complejos. Para utilizar Bison, es necesaria
experiencia con la sintaxis usada para describir gramáticas.
 Como se instala Flex y Bison
1. Descarga el software disponible en el sitio de la cátedra.
2. Instalar el software en la unidad C: (para explicar a partir del punto 4 se tendrá como hipótesis de que
flex y bison han sido instalados en la ruta: C:GnuWin32 donde contiene una subcarpeta llamada bin
donde se encuentran los programas respectivos)
3. Flex y bison son aplicaciones de consola, por lo que se deberá entrar al Símbolo del sistema y tipear líneas
de comando para ejecutar Flex. Una alternativa es crear un archivo de proceso por lotes (*.bat) que
contenga las líneas de comando para la ejecución de Flex y Bison y/o la compilación del archivo generado.

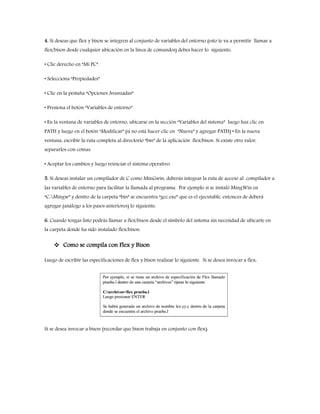

4. 4. Si deseas que flex y bison se integren al conjunto de variables del entorno (esto te va a permitir llamar a
flex/bison desde cualquier ubicación en la línea de comandos) debes hacer lo siguiente:
• Clic derecho en “Mi PC”.
• Selecciona “Propiedades”
• Clic en la pestaña “Opciones Avanzadas”
• Presiona el botón “Variables de entorno”
• En la ventana de variables de entorno, ubicarse en la sección “Variables del sistema” luego haz clic en
PATH y luego en el botón “Modificar” (si no está hacer clic en “Nueva” y agregar PATH) • En la nueva
ventana, escribir la ruta completa al directorio “bin” de la aplicación flex/bison. Si existe otro valor,
separarlos con comas.
• Aceptar los cambios y luego reiniciar el sistema operativo.
5. Si deseas instalar un compilador de C como MinGwin, deberás integrar la ruta de acceso al compilador a
las variables de entorno para facilitar la llamada al programa. Por ejemplo si se instaló MingWin en
“C:Mingw” y dentro de la carpeta “bin” se encuentra “gcc.exe” que es el ejecutable, entonces de deberá
agregar (análogo a los pasos anteriores) lo siguiente:
6. Cuando tengas listo podrás llamar a flex/bison desde el símbolo del sistema sin necesidad de ubicarte en
la carpeta donde ha sido instalado flex/bison.
 Como se compila con Flex y Bison
Luego de escribir las especificaciones de flex y bison realizar lo siguiente. Si se desea invocar a flex:
Si se desea invocar a bison (recordar que bison trabaja en conjunto con flex):

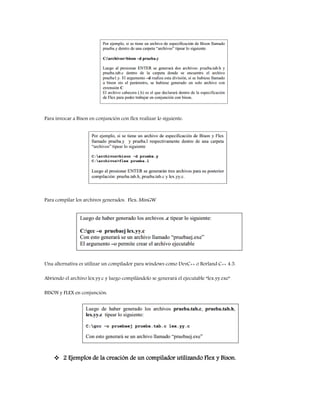

5. Para invocar a Bison en conjunción con flex realizar lo siguiente:
Para compilar los archivos generados. Flex: MinGW
Una alternativa es utilizar un compilador para windows como DevC++ o Borland C++ 4.5.
Abriendo el archivo lex.yy.c y luego compilándolo se generará el ejecutable “lex.yy.exe”
BISON y FLEX en conjunción:
 2 Ejemplos de la creación de un compilador utilizando Flex y Bison.

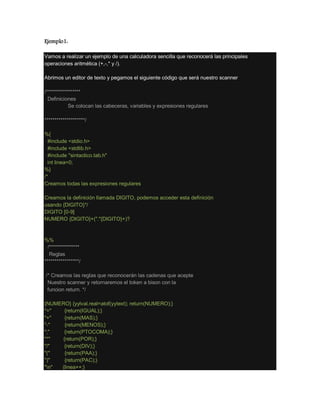

6. Ejemplo1:
Vamos a realizar un ejemplo de una calculadora sencilla que reconocerá las principales
operaciones aritmética (+,-,* y /).
Abrimos un editor de texto y pegamos el siguiente código que será nuestro scanner
/*****************
Definiciones
Se colocan las cabeceras, variables y expresiones regulares
********************/
%{
#include <stdio.h>
#include <stdlib.h>
#include "sintactico.tab.h"
int linea=0;
%}
/*
Creamos todas las expresiones regulares
Creamos la definición llamada DIGITO, podemos acceder esta definición
usando {DIGITO}*/
DIGITO [0-9]
NUMERO {DIGITO}+("."{DIGITO}+)?
%%
/***************
Reglas
*****************/
/* Creamos las reglas que reconocerán las cadenas que acepte
Nuestro scanner y retornaremos el token a bison con la
funcion return. */
{NUMERO} {yylval.real=atof(yytext); return(NUMERO);}
"=" {return(IGUAL);}
"+" {return(MAS);}
"-" {return(MENOS);}
";" {return(PTOCOMA);}
"*" {return(POR);}
"/" {return(DIV);}
"(" {return(PAA);}
")" {return(PAC);}
"n" {linea++;}

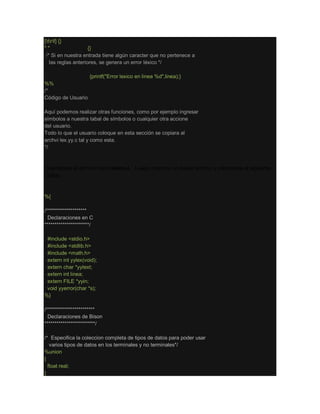

7. [trf] {}
" " {}
/* Si en nuestra entrada tiene algún caracter que no pertenece a
las reglas anteriores, se genera un error léxico */
. {printf("Error lexico en linea %d",linea);}
%%
/*
Código de Usuario
Aquí podemos realizar otras funciones, como por ejemplo ingresar
símbolos a nuestra tabal de símbolos o cualquier otra accione
del usuario.
Todo lo que el usuario coloque en esta sección se copiara al
archvi lex.yy.c tal y como esta.
*/
Guardamos el archivo como lexico.l. Luego creamos un nuevo archivo y colocamos el siguiente
código.
%{
/********************
Declaraciones en C
**********************/
#include <stdio.h>
#include <stdlib.h>
#include <math.h>
extern int yylex(void);
extern char *yytext;
extern int linea;
extern FILE *yyin;
void yyerror(char *s);
%}
/************************
Declaraciones de Bison
*************************/
/* Especifica la coleccion completa de tipos de datos para poder usar
varios tipos de datos en los terminales y no terminales*/
%union
{
float real;
}

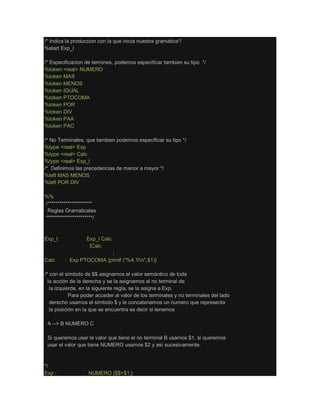

8. /* Indica la produccion con la que inicia nuestra gramatica*/
%start Exp_l
/* Especificacion de termines, podemos especificar tambien su tipo */
%token <real> NUMERO
%token MAS
%token MENOS
%token IGUAL
%token PTOCOMA
%token POR
%token DIV
%token PAA
%token PAC
/* No Terminales, que tambien podemos especificar su tipo */
%type <real> Exp
%type <real> Calc
%type <real> Exp_l
/* Definimos las precedencias de menor a mayor */
%left MAS MENOS
%left POR DIV
%%
/**********************
Reglas Gramaticales
***********************/
Exp_l: Exp_l Calc
|Calc
;
Calc : Exp PTOCOMA {printf ("%4.1fn",$1)}
;
/* con el símbolo de $$ asignamos el valor semántico de toda
la acción de la derecha y se la asignamos al no terminal de
la izquierda, en la siguiente regla, se la asigna a Exp.
Para poder acceder al valor de los terminales y no terminales del lado
derecho usamos el símbolo $ y le concatenamos un numero que representa
la posición en la que se encuentra es decir si tenemos
A --> B NUMERO C
Si queremos usar le valor que tiene el no terminal B usamos $1, si queremos
usar el valor que tiene NUMERO usamos $2 y así sucesivamente.
*/
Exp : NUMERO {$$=$1;}

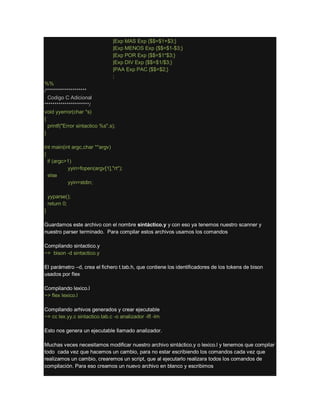

9. |Exp MAS Exp {$$=$1+$3;}
|Exp MENOS Exp {$$=$1-$3;}
|Exp POR Exp {$$=$1*$3;}
|Exp DIV Exp {$$=$1/$3;}
|PAA Exp PAC {$$=$2;}
;
%%
/********************
Codigo C Adicional
**********************/
void yyerror(char *s)
{
printf("Error sintactico %s",s);
}
int main(int argc,char **argv)
{
if (argc>1)
yyin=fopen(argv[1],"rt");
else
yyin=stdin;
yyparse();
return 0;
}
Guardamos este archivo con el nombre sintáctico.y y con eso ya tenemos nuestro scanner y
nuestro parser terminado. Para compilar estos archivos usamos los comandos
Compilando sintactico.y
~> bison -d sintactico.y
El parámetro –d, crea el fichero t.tab.h, que contiene los identificadores de los tokens de bison
usados por flex
Compilando lexico.l
~> flex lexico.l
Compilando arhivos generados y crear ejecutable
~> cc lex.yy.c sintactico.tab.c -o analizador -lfl -lm
Esto nos genera un ejecutable llamado analizador.
Muchas veces necesitamos modificar nuestro archivo sintáctico.y o lexico.l y tenemos que compilar
todo cada vez que hacemos un cambio, para no estar escribiendo los comandos cada vez que
realizamos un cambio, crearemos un script, que al ejecutarlo realizara todos los comandos de
compilación. Para eso creamos un nuevo archivo en blanco y escribimos

10. #!/bin/bash
bison -d sintactico.y
flex lexico.l
cc lex.yy.c sintactico.tab.c -o analizador -lfl –lm
Guardamos este archivo con cualquier nombre, por ejemplo compilar.sh. Ahora cambiaremos las
propiedades de este archivo para poder ejecutar. Le damos clic derecho sobre este archivo y en la
pestaña permisos elegimos la opción de “Permitir ejecutar el archivo como un programa”, cerramos
esa ventana.
Para poder compilar, desde consola nos ubicamos donde se encuentra este archivo .sh y
escribimos
./compilar.sh
Esto nos genera nuestro ejecutable que podemos correr para poder probar nuestra
calculadora. Para ejecutar este ejemplo usamos el comando
./analizador

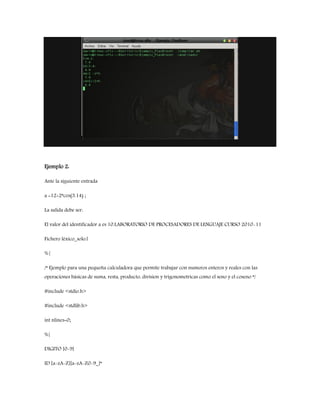

Ingresamos algunas expresiones y el resultado que obtenemos es:

11. Ejemplo 2:
Ante la siguiente entrada
a =12+2*cos(3.14) ;
La salida debe ser:
El valor del identificador a es 10.LABORATORIO DE PROCESADORES DE LENGUAJE CURSO 2010-11
Fichero léxico_solo.l
%{
/* Ejemplo para una pequeña calculadora que permite trabajar con numeros enteros y reales con las
operaciones básicas de suma, resta, producto, division y trigonometricas como el seno y el coseno */
#include <stdio.h>
#include <stdlib.h>
int nlines=0;
%}
DIGITO [0-9]
ID [a-zA-Z][a-zA-Z0-9_]*

12. %%
{DIGITO}+ {printf("Encontrado TKN_NUM_ENTERO: %d",atoi(yytext));}
{DIGITO}+"."{DIGITO}+ {printf("Encontrado TKN_NUM_REAL: %f",atof(yytext));}
"=" {printf("Encontrado TKN_ASIGN: %s",yytext);}
";" {printf("Encontrado TKN_PTOCOMA: %s",yytext);}
"*" {printf("Encontrado TKN_MULT: %s",yytext);}
"/" {printf("Encontrado TKN_DIV: %s",yytext);}
"+" {printf("Encontrado TKN_MAS: %s",yytext);}
"-" {printf("Encontrado TKN_MENOS: %s",yytext);}
"(" {printf("Encontrado TKN_PAA: %s",yytext);}
")" {printf("Encontrado TKN_PAC: %s",yytext);}
"cos" {printf("Encontrado TKN_COS: %s",yytext);}
"sen" {printf("Encontrado TKN_SEN: %s",yytext);}
{ID} {printf("Encontrado TKN_ID: %s",yytext);}
"n" {nlines++;}
.LABORATORIO DE PROCESADORES DE LENGUAJE CURSO 2010-11
%% void main(int argc,char **argv)
{
if (argc>1)
yyin=fopen(argv[1],"rt");
else
yyin=stdin;
yylex();
printf("nNumero lineas analizadas: %dn", nlines);

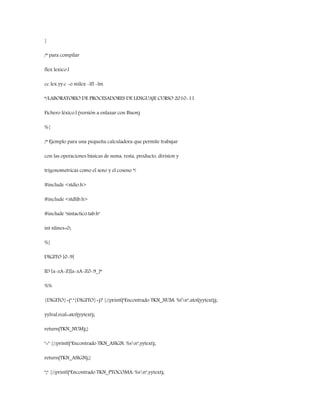

13. }
/* para compilar
flex lexico.l
cc lex.yy.c -o milex -lfl -lm
*/LABORATORIO DE PROCESADORES DE LENGUAJE CURSO 2010-11
Fichero léxico.l (versión a enlazar con Bison)
%{
/* Ejemplo para una pequeña calculadora que permite trabajar
con las operaciones básicas de suma, resta, producto, division y
trigonometricas como el seno y el coseno */
#include <stdio.h>
#include <stdlib.h>
#include "sintactico.tab.h"
int nlines=0;
%}
DIGITO [0-9]
ID [a-zA-Z][a-zA-Z0-9_]*
%%
{DIGITO}+("."{DIGITO}+)? {//printf("Encontrado TKN_NUM: %fn",atof(yytext));
yylval.real=atof(yytext);
return(TKN_NUM);}
"=" {//printf("Encontrado TKN_ASIGN: %sn",yytext);
return(TKN_ASIGN);}
";" {//printf("Encontrado TKN_PTOCOMA: %sn",yytext);

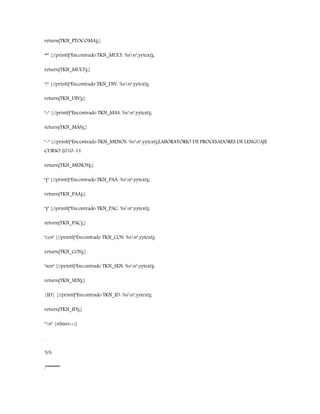

14. return(TKN_PTOCOMA);}
"*" {//printf("Encontrado TKN_MULT: %sn",yytext);
return(TKN_MULT);}
"/" {//printf("Encontrado TKN_DIV: %sn",yytext);
return(TKN_DIV);}
"+" {//printf("Encontrado TKN_MAS: %sn",yytext);
return(TKN_MAS);}
"-" {//printf("Encontrado TKN_MENOS: %sn",yytext);LABORATORIO DE PROCESADORES DE LENGUAJE
CURSO 2010-11
return(TKN_MENOS);}
"(" {//printf("Encontrado TKN_PAA: %sn",yytext);
return(TKN_PAA);}
")" {//printf("Encontrado TKN_PAC: %sn",yytext);
return(TKN_PAC);}
"cos" {//printf("Encontrado TKN_COS: %sn",yytext);
return(TKN_COS);}
"sen" {//printf("Encontrado TKN_SEN: %sn",yytext);
return(TKN_SEN);}
{ID} {//printf("Encontrado TKN_ID: %sn",yytext);
return(TKN_ID);}
"n" {nlines++;}
.
%%
/********

15. Para el lexico solo
void main(int argc,char **argv)
{
if (argc>1)
yyin=fopen(argv[1],"rt");
else
yyin=stdin;
yylex();
printf("nNumero lineas analizadas: %dn", nlines);
}
*******/
/* para compilar
flex lexico.l
cc lex.yy.c -o milex -lfl -lm
*/LABORATORIO DE PROCESADORES DE LENGUAJE CURSO 2010-11
Fichero sintactico.y (Bison)
%{
/* Ejemplo para una pequeña calculadora que permite trabajar
con numeros enteros y reales con las operaciones básicas de
suma, resta, producto, division y trigonometricas como el seno y el coseno */
#include <stdio.h>
#include <stdlib.h>
#include <math.h>
extern int yylex(void);

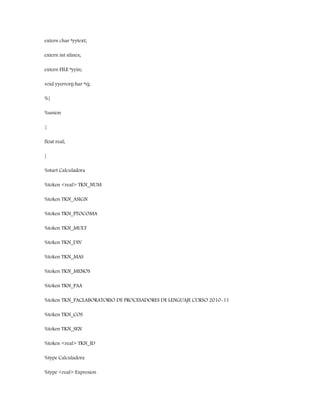

16. extern char *yytext;
extern int nlines;
extern FILE *yyin;
void yyerror(char *s);
%}
%union
{
float real;
}
%start Calculadora
%token <real> TKN_NUM
%token TKN_ASIGN
%token TKN_PTOCOMA
%token TKN_MULT
%token TKN_DIV
%token TKN_MAS
%token TKN_MENOS
%token TKN_PAA
%token TKN_PACLABORATORIO DE PROCESADORES DE LENGUAJE CURSO 2010-11
%token TKN_COS
%token TKN_SEN
%token <real> TKN_ID
%type Calculadora
%type <real> Expresion

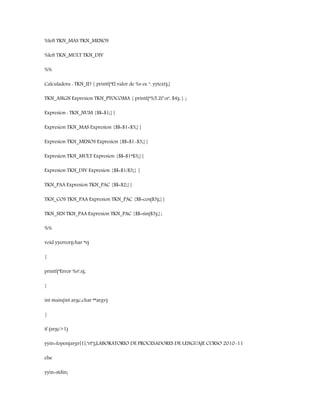

17. %left TKN_MAS TKN_MENOS
%left TKN_MULT TKN_DIV
%%
Calculadora : TKN_ID { printf("El valor de %s es: ", yytext);}
TKN_ASIGN Expresion TKN_PTOCOMA { printf("%5.2fn", $4); } ;
Expresion : TKN_NUM {$$=$1;}|
Expresion TKN_MAS Expresion {$$=$1+$3;}|
Expresion TKN_MENOS Expresion {$$=$1-$3;}|
Expresion TKN_MULT Expresion {$$=$1*$3;}|
Expresion TKN_DIV Expresion {$$=$1/$3;} |
TKN_PAA Expresion TKN_PAC {$$=$2;}|
TKN_COS TKN_PAA Expresion TKN_PAC {$$=cos($3);}|
TKN_SEN TKN_PAA Expresion TKN_PAC {$$=sin($3);};
%%
void yyerror(char *s)
{
printf("Error %s",s);
}
int main(int argc,char **argv)
{
if (argc>1)
yyin=fopen(argv[1],"rt");LABORATORIO DE PROCESADORES DE LENGUAJE CURSO 2010-11
else
yyin=stdin;

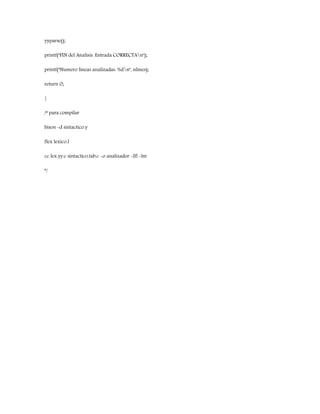

18. yyparse();
printf("FIN del Analisis. Entrada CORRECTAn");
printf("Numero lineas analizadas: %dn", nlines);
return 0;
}
/* para compilar
bison -d sintactico.y
flex lexico.l
cc lex.yy.c sintactico.tab.c -o analizador -lfl -lm
*/
