1. 1

2. 1

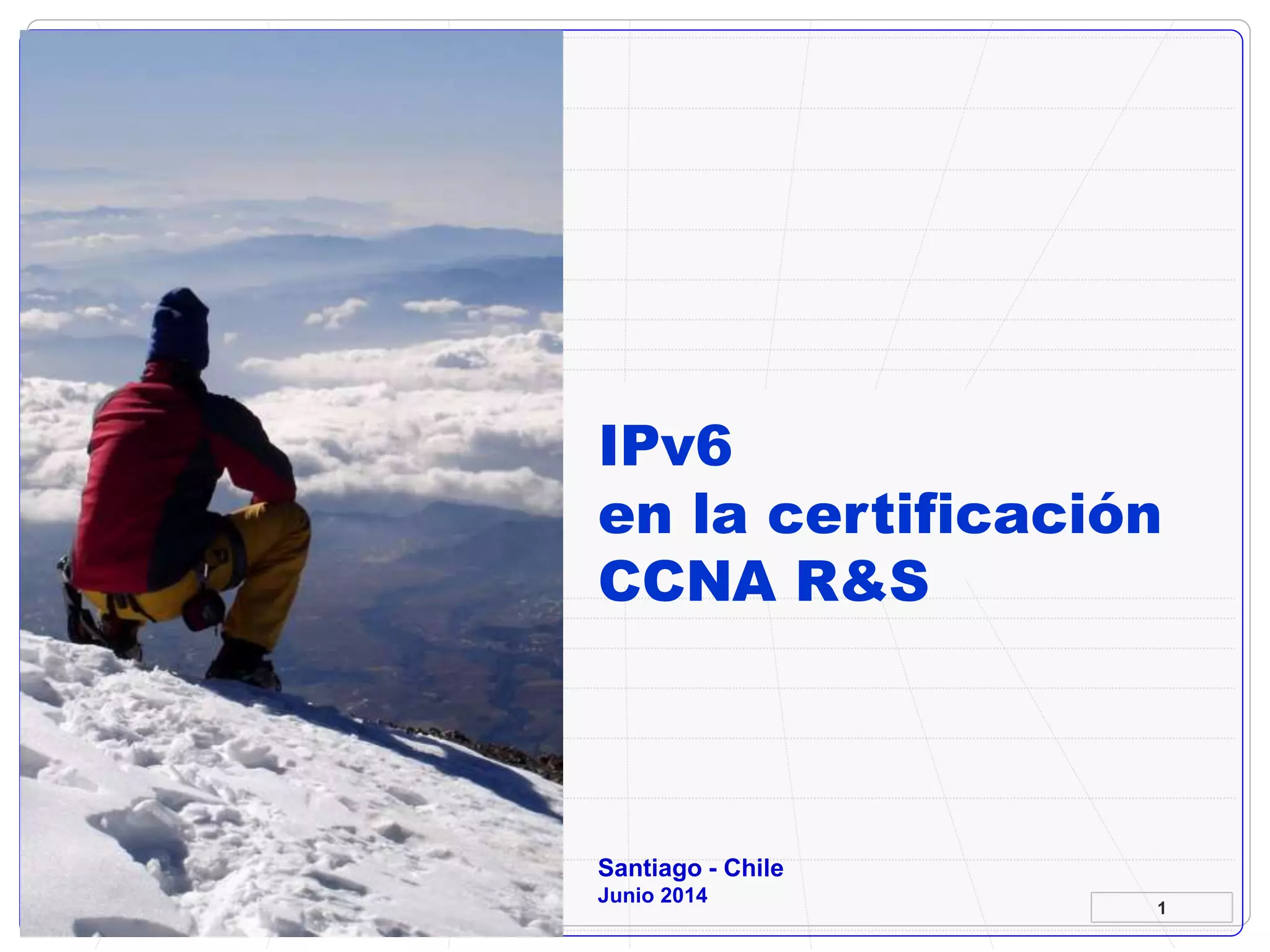

IPv6
en la certificación
CCNA R&S
Santiago - Chile
Junio 2014

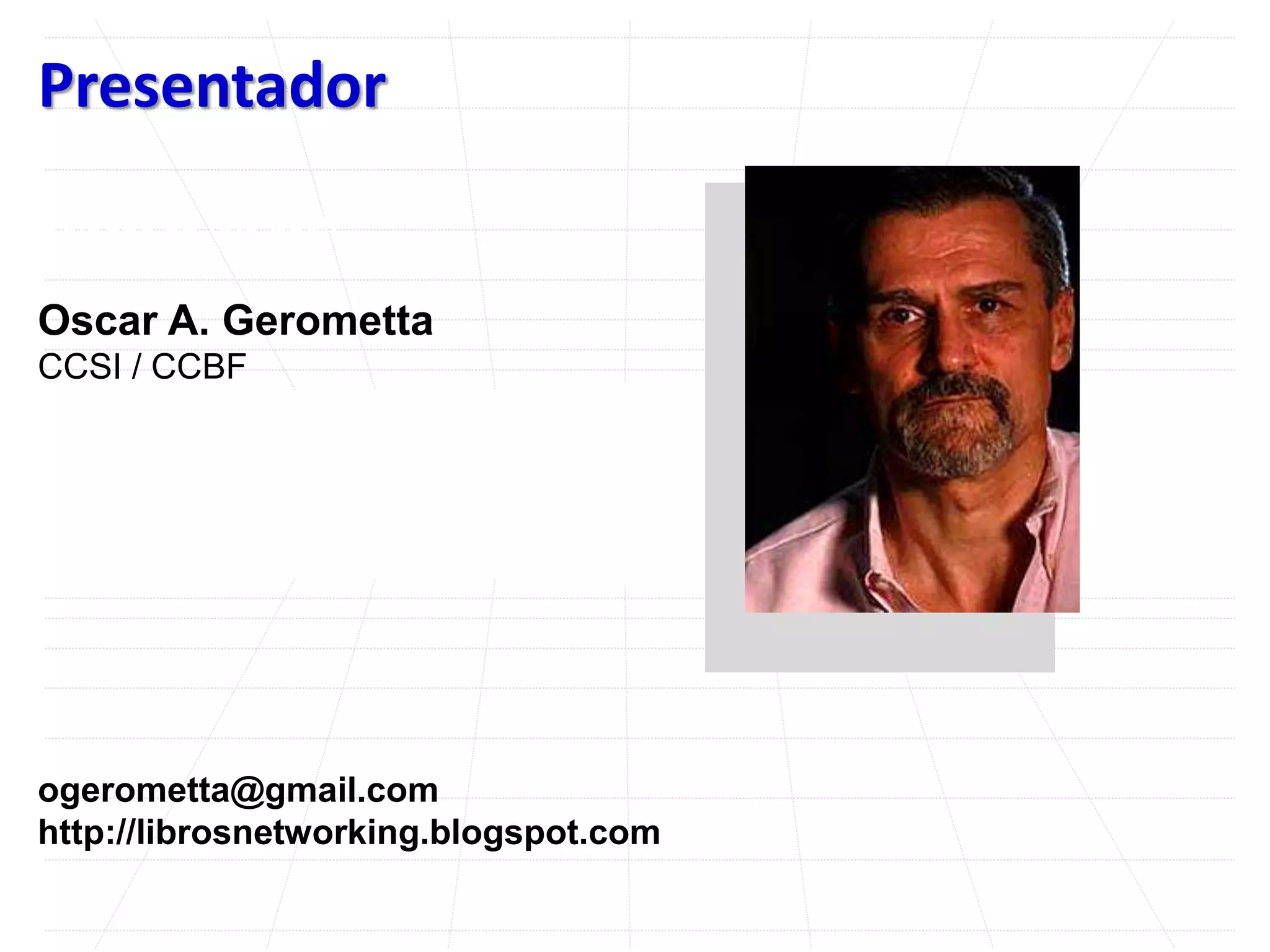

3. Presentador
Coloque su foto aquí.
Oscar A. Gerometta
CCSI / CCBF
ogerometta@gmail.com
http://librosnetworking.blogspot.com

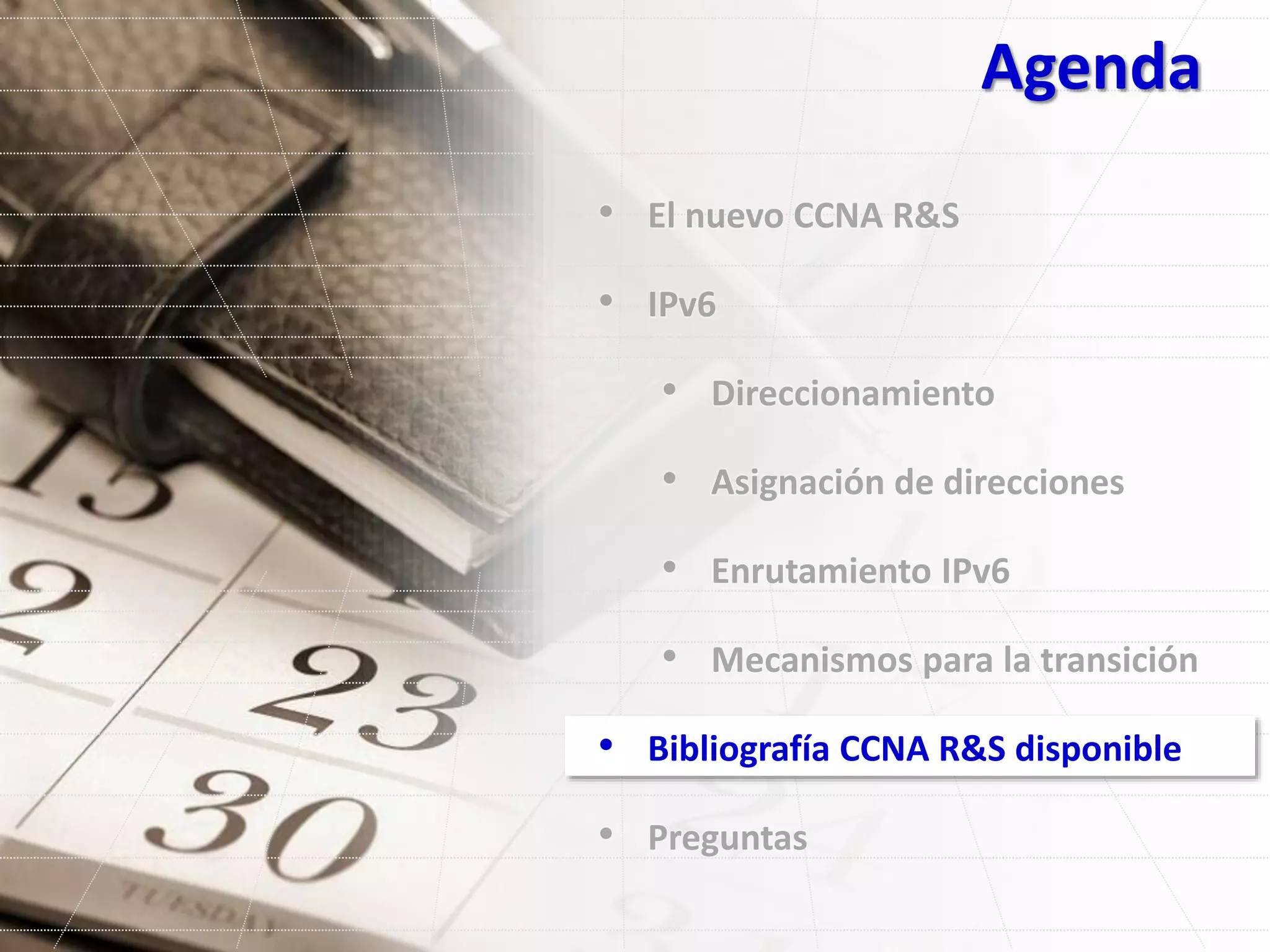

4. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

5. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

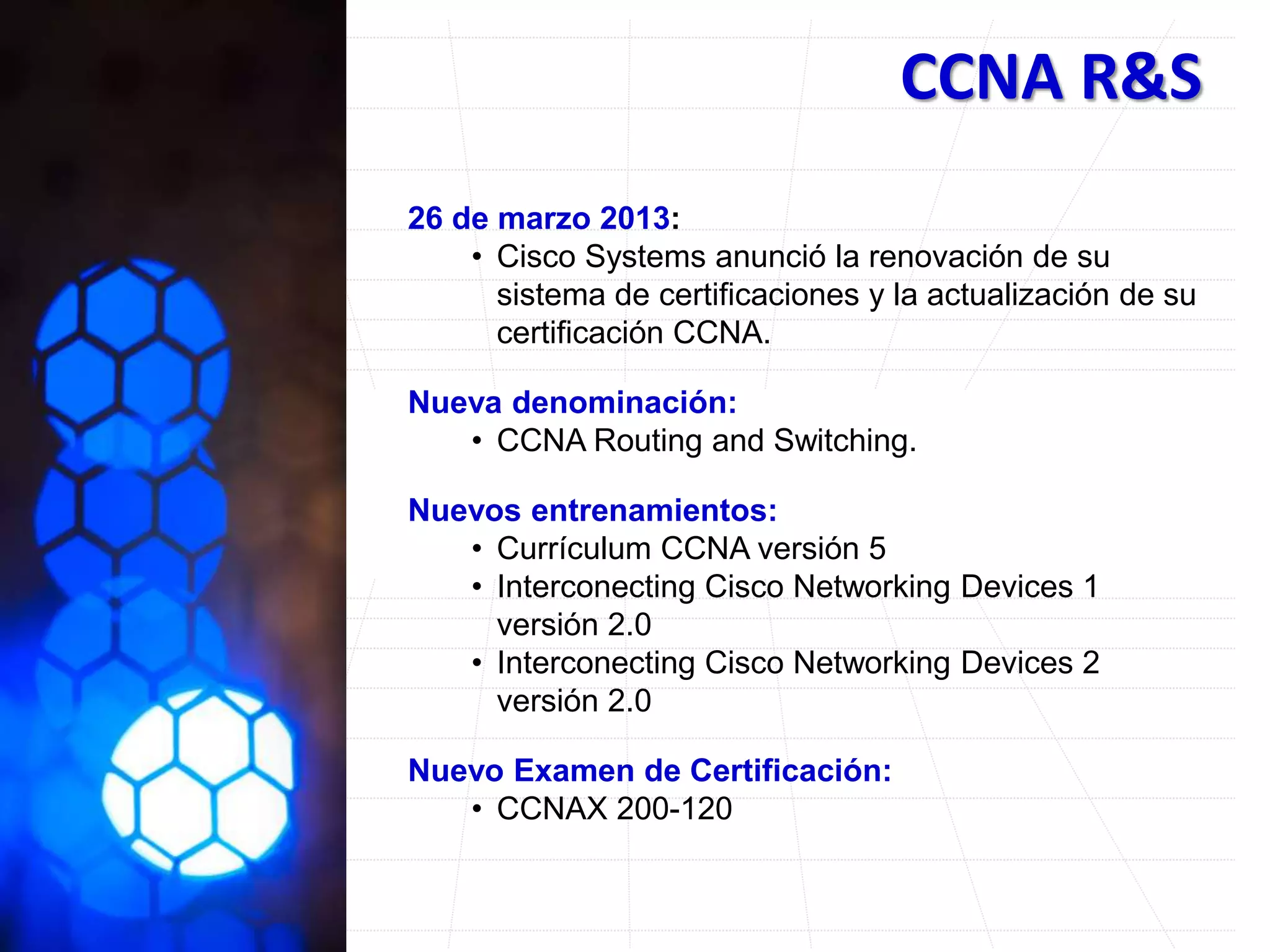

6. CCNA R&S
26 de marzo 2013:
• Cisco Systems anunció la renovación de su
sistema de certificaciones y la actualización de su
certificación CCNA.
Nueva denominación:
• CCNA Routing and Switching.
Nuevos entrenamientos:
• Currículum CCNA versión 5
• Interconecting Cisco Networking Devices 1
versión 2.0
• Interconecting Cisco Networking Devices 2
versión 2.0
Nuevo Examen de Certificación:
• CCNAX 200-120

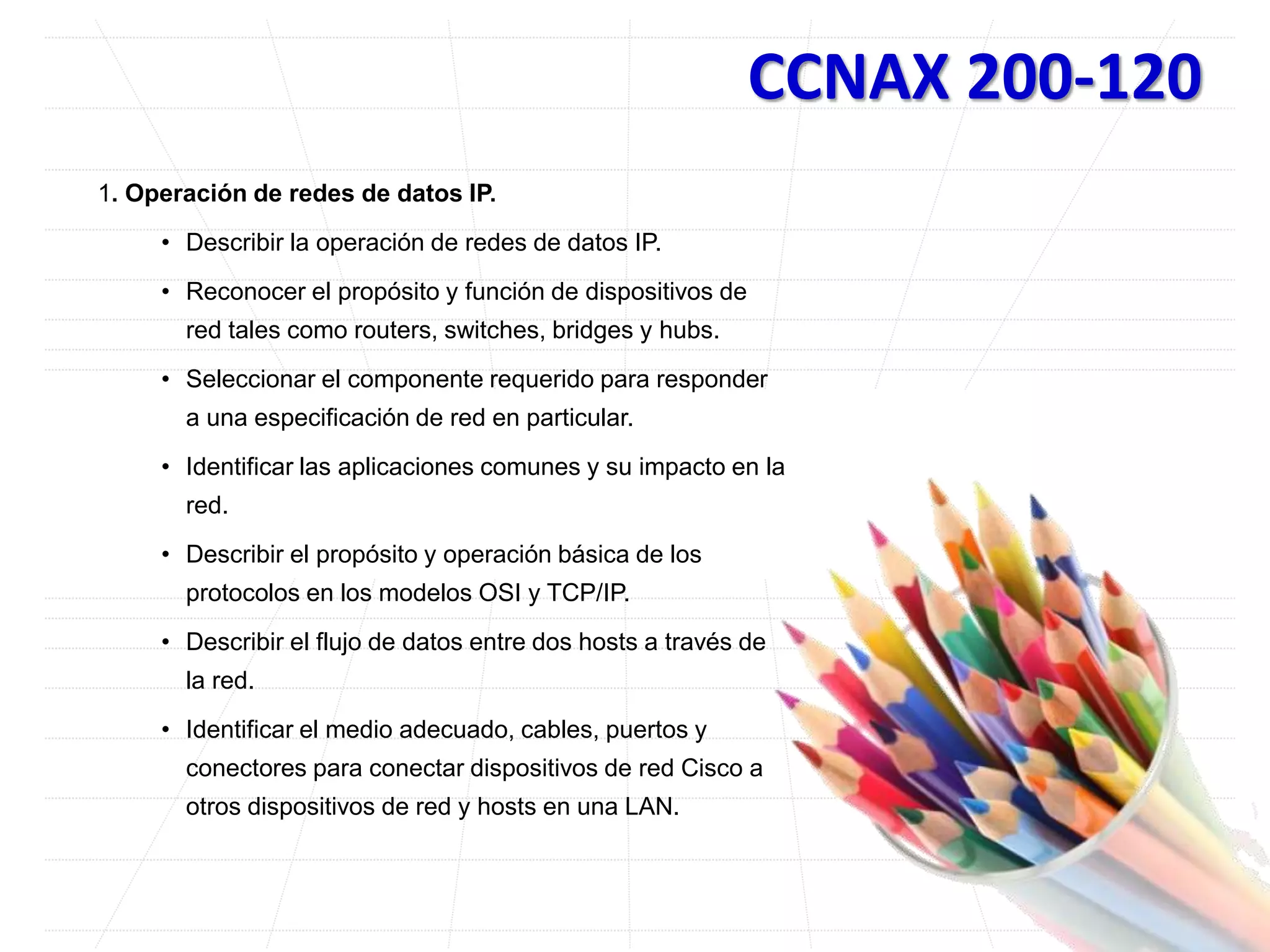

7. CCNAX 200-120
1. Operación de redes de datos IP.
• Describir la operación de redes de datos IP.
• Reconocer el propósito y función de dispositivos de
red tales como routers, switches, bridges y hubs.
• Seleccionar el componente requerido para responder
a una especificación de red en particular.
• Identificar las aplicaciones comunes y su impacto en la
red.
• Describir el propósito y operación básica de los
protocolos en los modelos OSI y TCP/IP.
• Describir el flujo de datos entre dos hosts a través de
la red.
• Identificar el medio adecuado, cables, puertos y
conectores para conectar dispositivos de red Cisco a
otros dispositivos de red y hosts en una LAN.

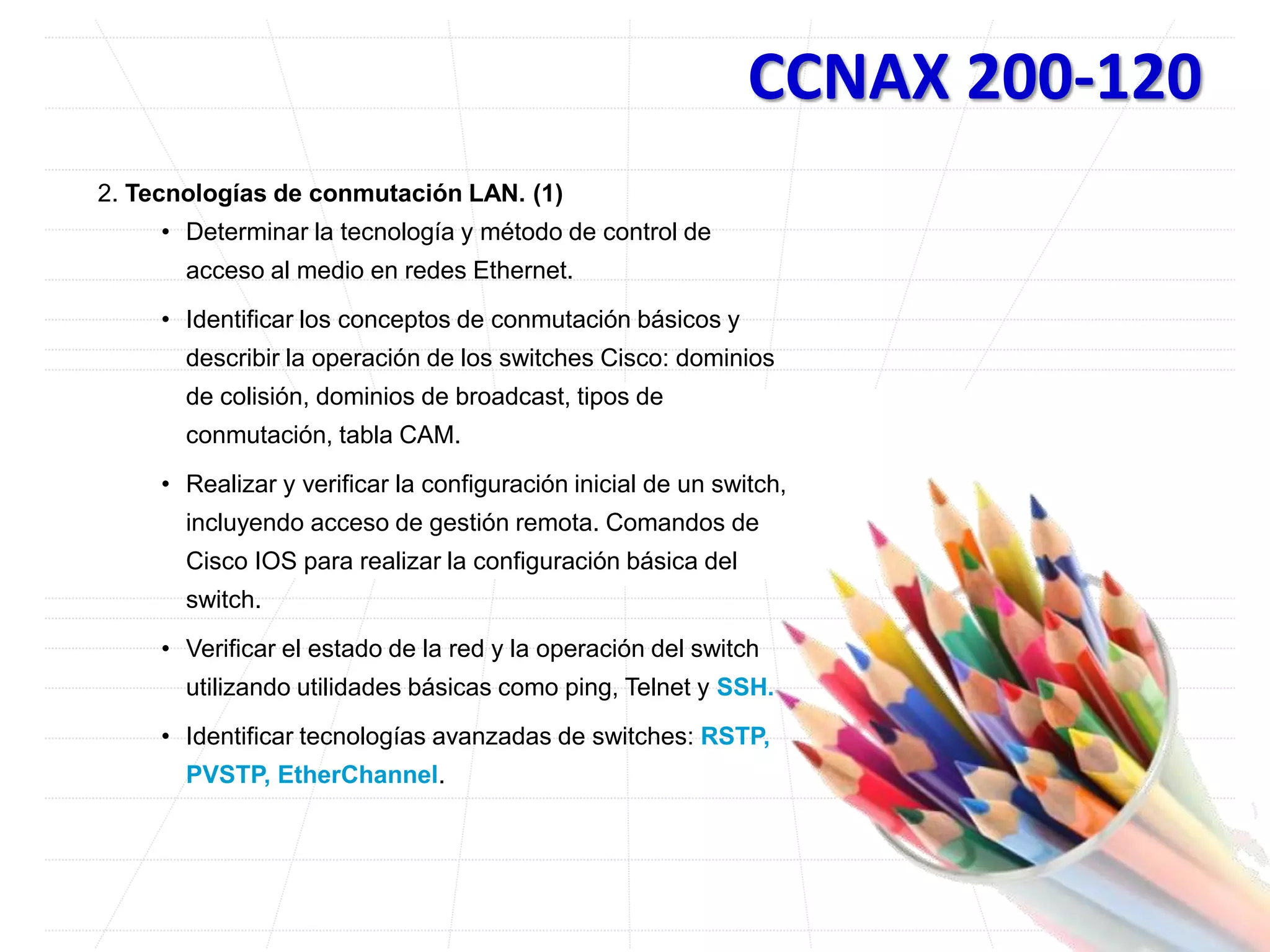

8. CCNAX 200-120
2. Tecnologías de conmutación LAN. (1)
• Determinar la tecnología y método de control de
acceso al medio en redes Ethernet.
• Identificar los conceptos de conmutación básicos y
describir la operación de los switches Cisco: dominios
de colisión, dominios de broadcast, tipos de
conmutación, tabla CAM.
• Realizar y verificar la configuración inicial de un switch,
incluyendo acceso de gestión remota. Comandos de
Cisco IOS para realizar la configuración básica del
switch.
• Verificar el estado de la red y la operación del switch
utilizando utilidades básicas como ping, Telnet y SSH.
• Identificar tecnologías avanzadas de switches: RSTP,
PVSTP, EtherChannel.

9. CCNAX 200-120

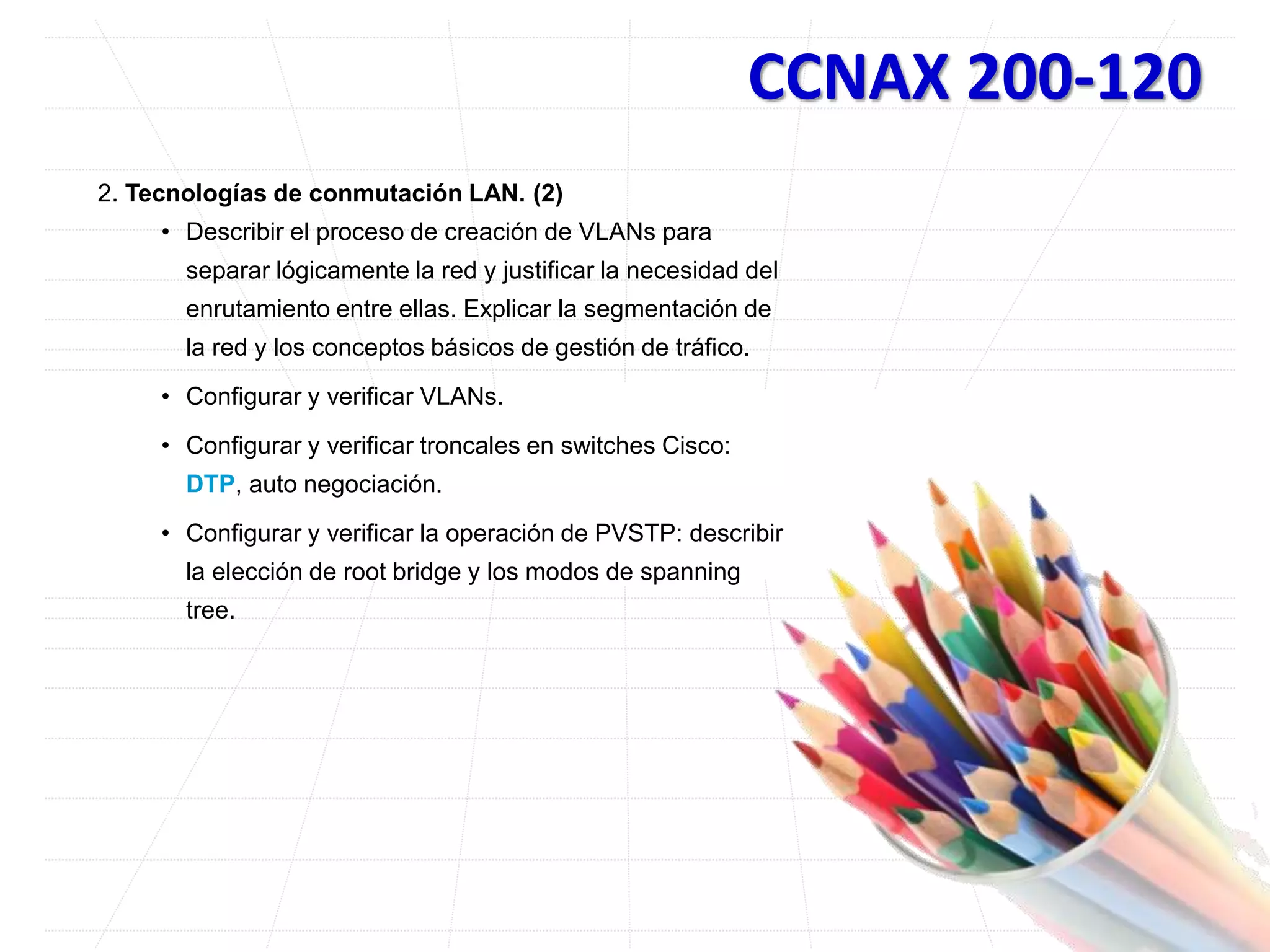

2. Tecnologías de conmutación LAN. (2)
• Describir el proceso de creación de VLANs para
separar lógicamente la red y justificar la necesidad del
enrutamiento entre ellas. Explicar la segmentación de
la red y los conceptos básicos de gestión de tráfico.
• Configurar y verificar VLANs.
• Configurar y verificar troncales en switches Cisco:
DTP, auto negociación.
• Configurar y verificar la operación de PVSTP: describir
la elección de root bridge y los modos de spanning
tree.

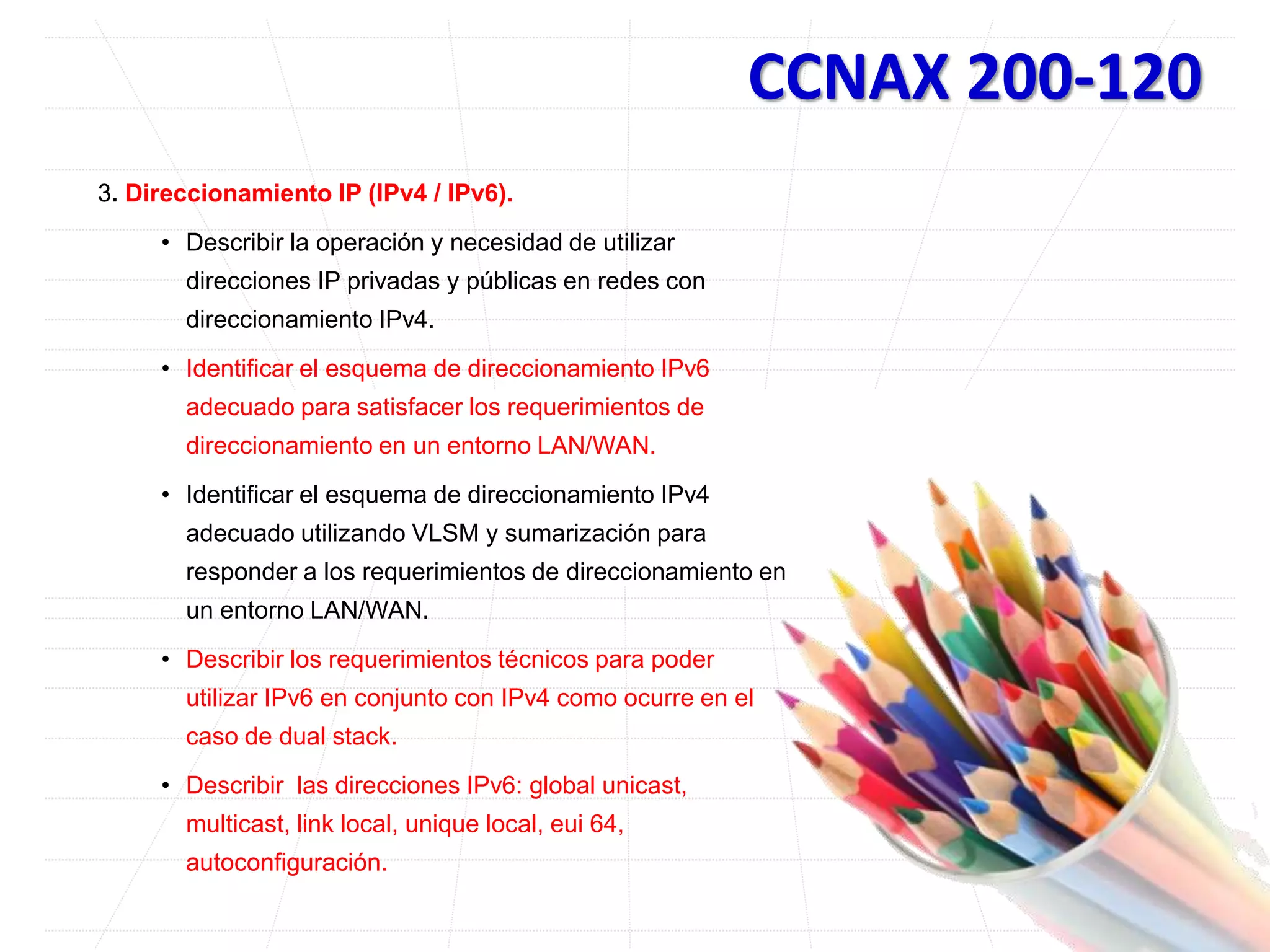

10. CCNAX 200-120
3. Direccionamiento IP (IPv4 / IPv6).
• Describir la operación y necesidad de utilizar
direcciones IP privadas y públicas en redes con
direccionamiento IPv4.
• Identificar el esquema de direccionamiento IPv6
adecuado para satisfacer los requerimientos de
direccionamiento en un entorno LAN/WAN.
• Identificar el esquema de direccionamiento IPv4
adecuado utilizando VLSM y sumarización para
responder a los requerimientos de direccionamiento en
un entorno LAN/WAN.
• Describir los requerimientos técnicos para poder
utilizar IPv6 en conjunto con IPv4 como ocurre en el
caso de dual stack.
• Describir las direcciones IPv6: global unicast,
multicast, link local, unique local, eui 64,
autoconfiguración.

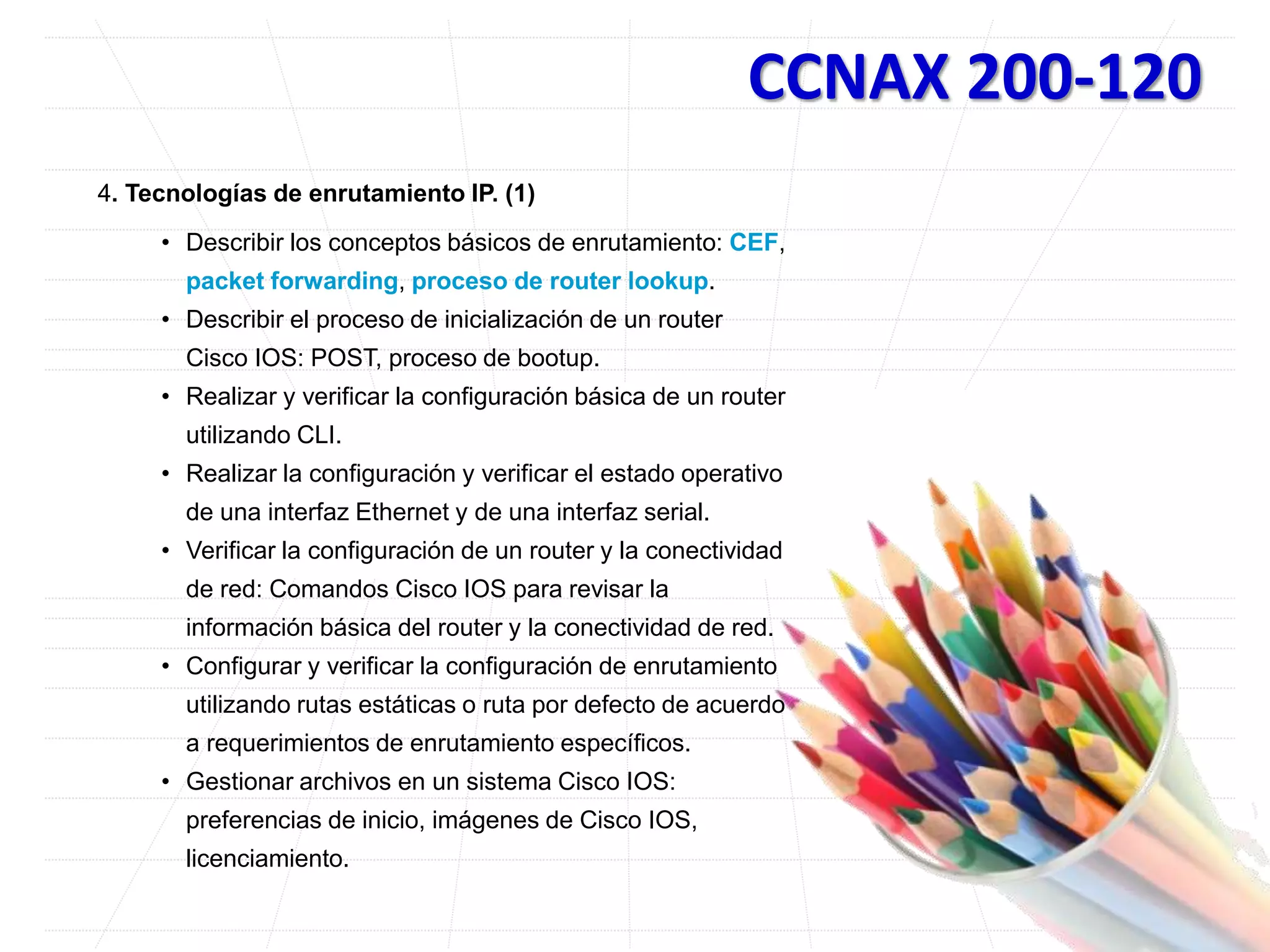

11. CCNAX 200-120
4. Tecnologías de enrutamiento IP. (1)
• Describir los conceptos básicos de enrutamiento: CEF,
packet forwarding, proceso de router lookup.
• Describir el proceso de inicialización de un router
Cisco IOS: POST, proceso de bootup.
• Realizar y verificar la configuración básica de un router
utilizando CLI.
• Realizar la configuración y verificar el estado operativo
de una interfaz Ethernet y de una interfaz serial.
• Verificar la configuración de un router y la conectividad
de red: Comandos Cisco IOS para revisar la
información básica del router y la conectividad de red.
• Configurar y verificar la configuración de enrutamiento
utilizando rutas estáticas o ruta por defecto de acuerdo
a requerimientos de enrutamiento específicos.
• Gestionar archivos en un sistema Cisco IOS:
preferencias de inicio, imágenes de Cisco IOS,
licenciamiento.

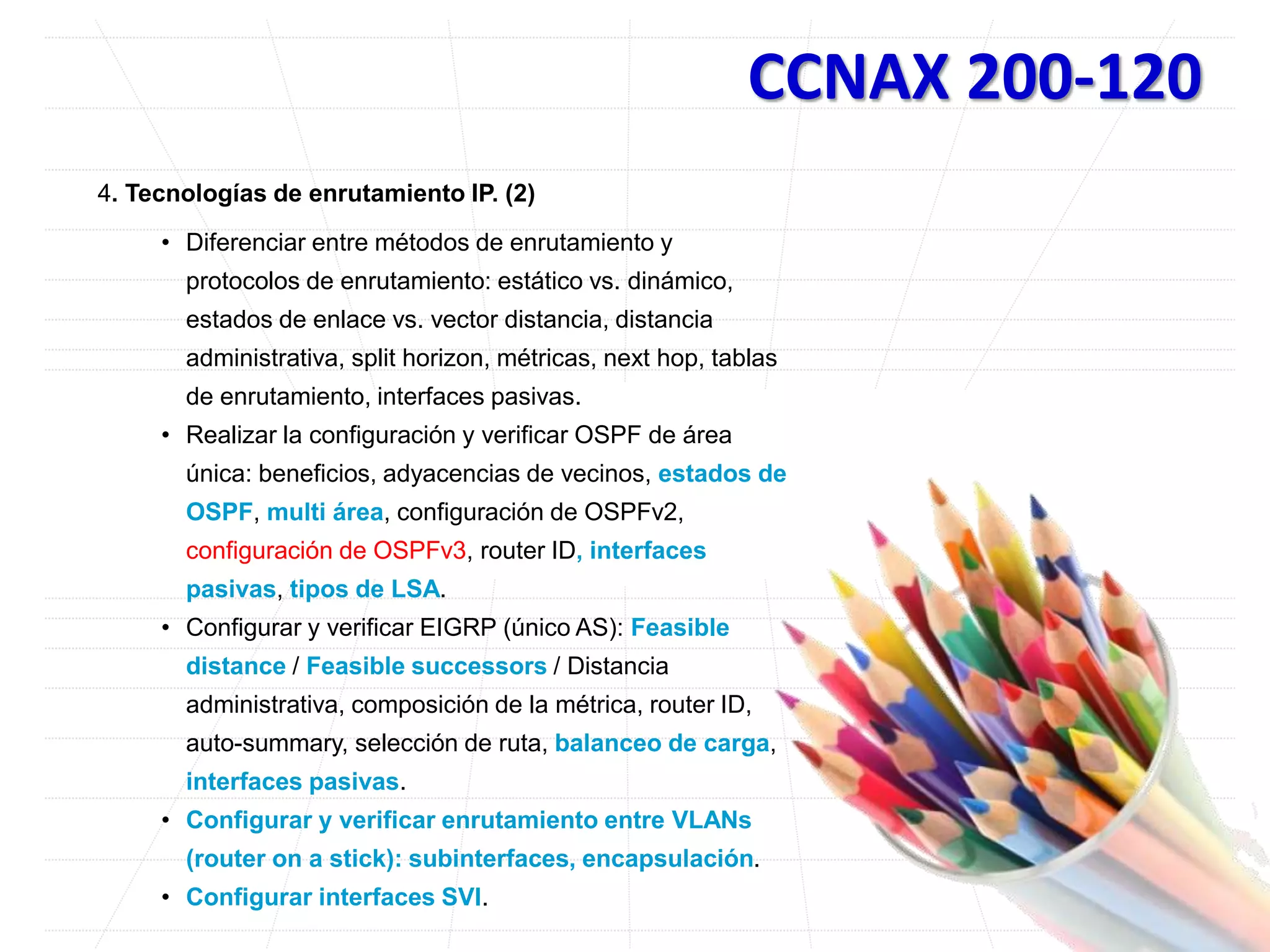

12. CCNAX 200-120
4. Tecnologías de enrutamiento IP. (2)
• Diferenciar entre métodos de enrutamiento y
protocolos de enrutamiento: estático vs. dinámico,
estados de enlace vs. vector distancia, distancia
administrativa, split horizon, métricas, next hop, tablas
de enrutamiento, interfaces pasivas.
• Realizar la configuración y verificar OSPF de área
única: beneficios, adyacencias de vecinos, estados de
OSPF, multi área, configuración de OSPFv2,
configuración de OSPFv3, router ID, interfaces
pasivas, tipos de LSA.
• Configurar y verificar EIGRP (único AS): Feasible
distance / Feasible successors / Distancia
administrativa, composición de la métrica, router ID,
auto-summary, selección de ruta, balanceo de carga,
interfaces pasivas.
• Configurar y verificar enrutamiento entre VLANs
(router on a stick): subinterfaces, encapsulación.
• Configurar interfaces SVI.

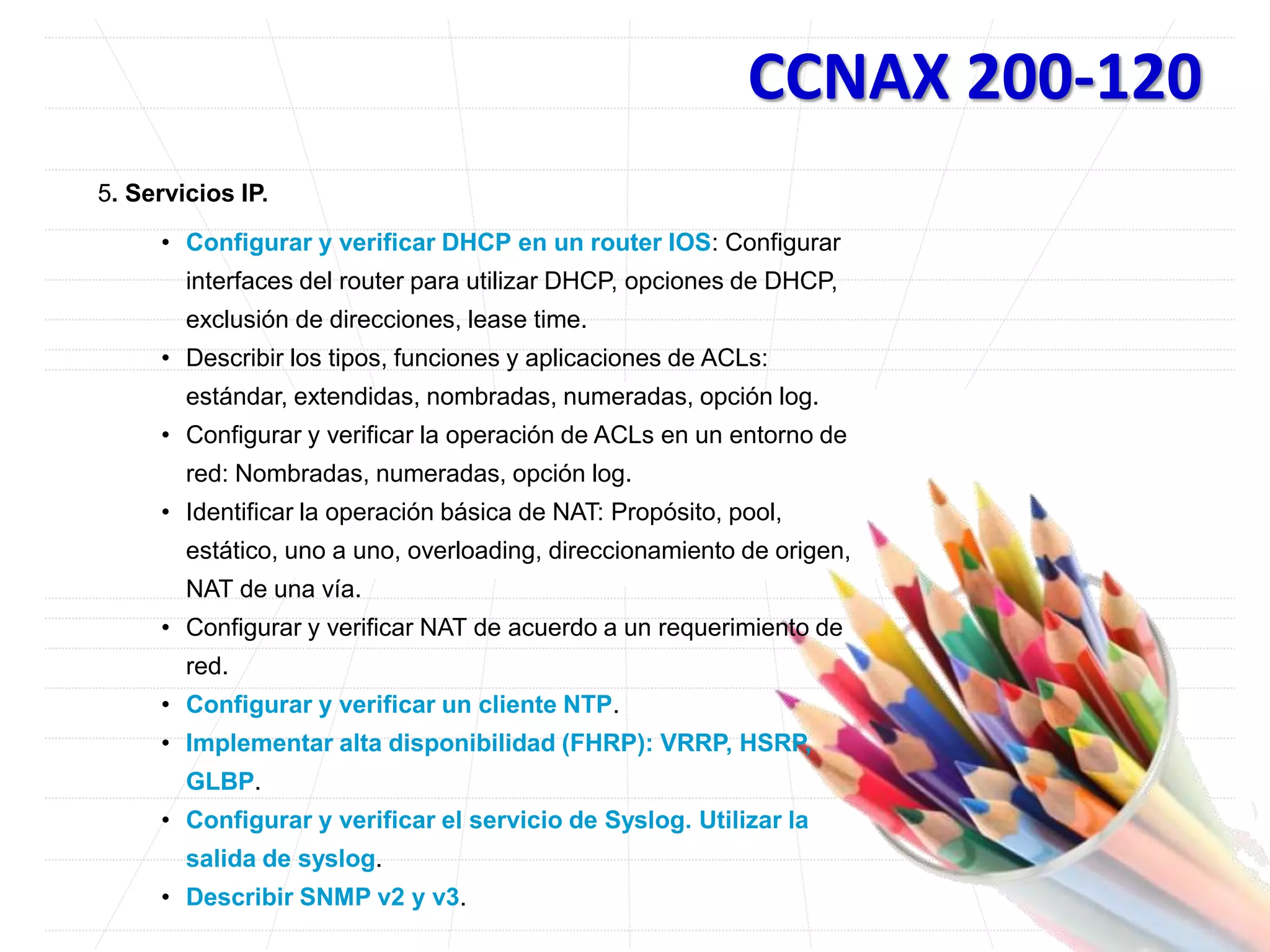

13. CCNAX 200-120
5. Servicios IP.
• Configurar y verificar DHCP en un router IOS: Configurar
interfaces del router para utilizar DHCP, opciones de DHCP,
exclusión de direcciones, lease time.
• Describir los tipos, funciones y aplicaciones de ACLs:
estándar, extendidas, nombradas, numeradas, opción log.
• Configurar y verificar la operación de ACLs en un entorno de
red: Nombradas, numeradas, opción log.
• Identificar la operación básica de NAT: Propósito, pool,
estático, uno a uno, overloading, direccionamiento de origen,
NAT de una vía.
• Configurar y verificar NAT de acuerdo a un requerimiento de
red.
• Configurar y verificar un cliente NTP.
• Implementar alta disponibilidad (FHRP): VRRP, HSRP,
GLBP.
• Configurar y verificar el servicio de Syslog. Utilizar la
salida de syslog.
• Describir SNMP v2 y v3.

14. CCNAX 200-120

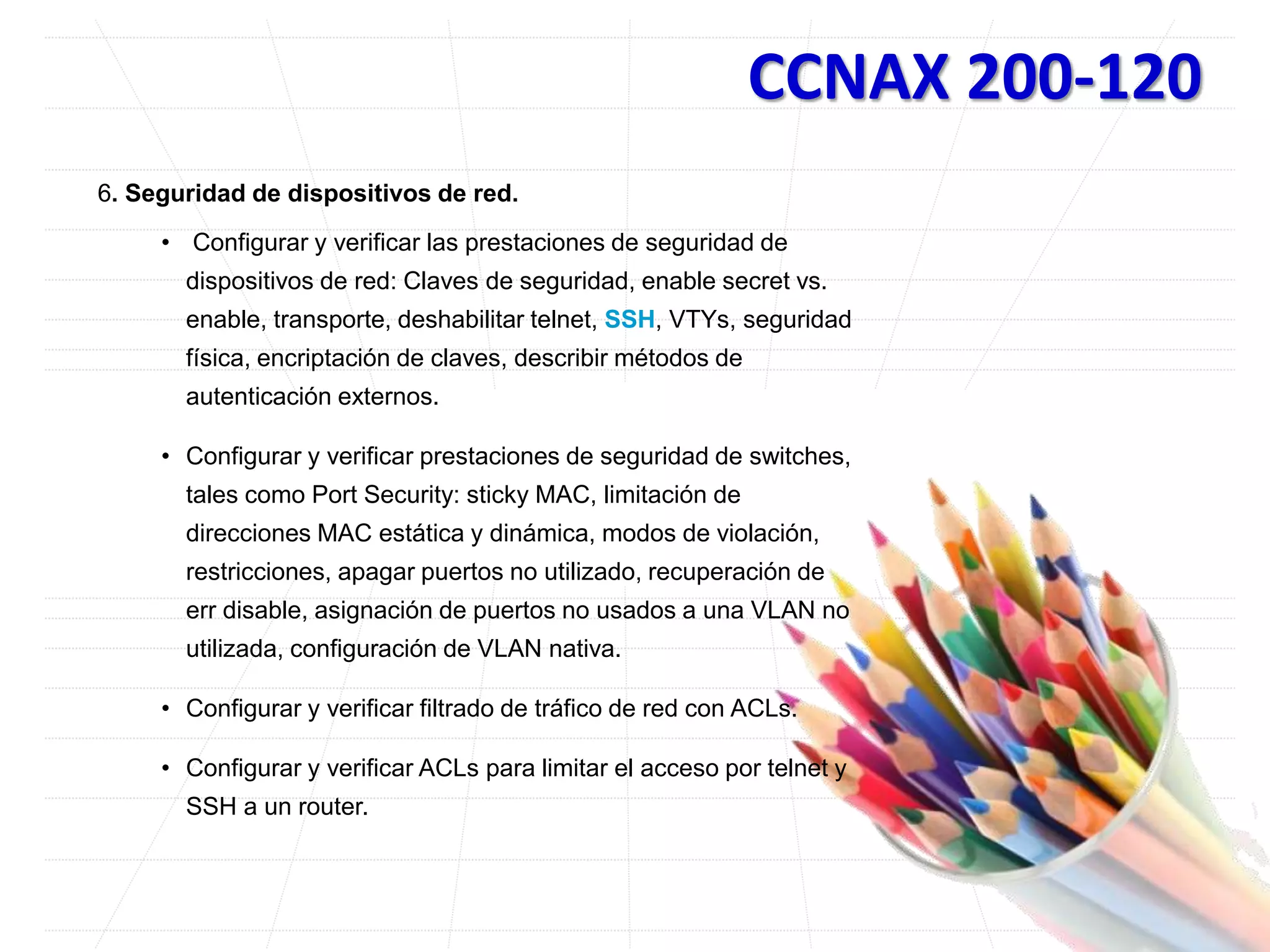

6. Seguridad de dispositivos de red.
• Configurar y verificar las prestaciones de seguridad de
dispositivos de red: Claves de seguridad, enable secret vs.
enable, transporte, deshabilitar telnet, SSH, VTYs, seguridad
física, encriptación de claves, describir métodos de
autenticación externos.
• Configurar y verificar prestaciones de seguridad de switches,
tales como Port Security: sticky MAC, limitación de
direcciones MAC estática y dinámica, modos de violación,
restricciones, apagar puertos no utilizado, recuperación de
err disable, asignación de puertos no usados a una VLAN no
utilizada, configuración de VLAN nativa.
• Configurar y verificar filtrado de tráfico de red con ACLs.
• Configurar y verificar ACLs para limitar el acceso por telnet y
SSH a un router.

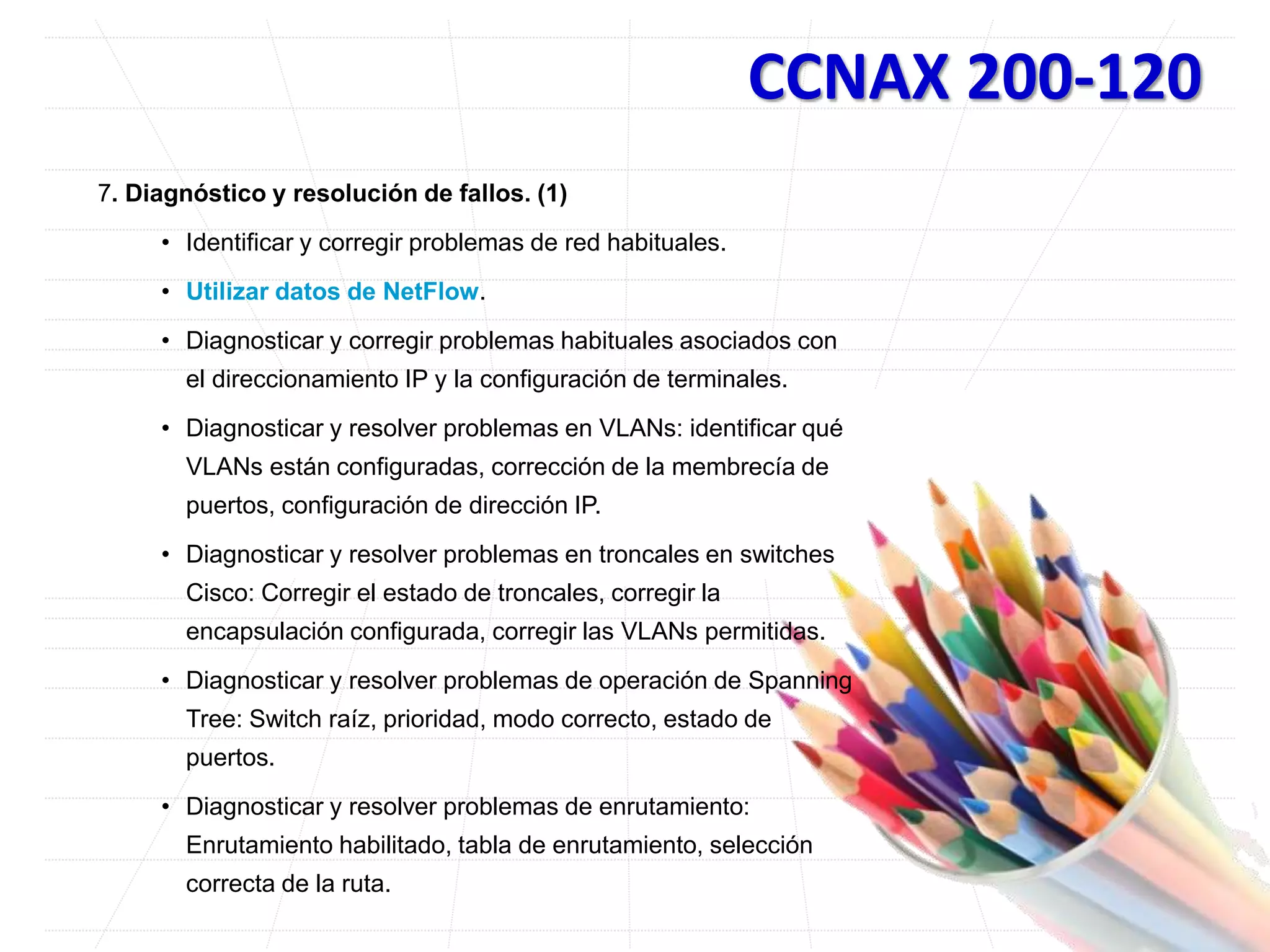

15. CCNAX 200-120
7. Diagnóstico y resolución de fallos. (1)
• Identificar y corregir problemas de red habituales.
• Utilizar datos de NetFlow.
• Diagnosticar y corregir problemas habituales asociados con
el direccionamiento IP y la configuración de terminales.
• Diagnosticar y resolver problemas en VLANs: identificar qué
VLANs están configuradas, corrección de la membrecía de
puertos, configuración de dirección IP.
• Diagnosticar y resolver problemas en troncales en switches
Cisco: Corregir el estado de troncales, corregir la
encapsulación configurada, corregir las VLANs permitidas.
• Diagnosticar y resolver problemas de operación de Spanning
Tree: Switch raíz, prioridad, modo correcto, estado de
puertos.
• Diagnosticar y resolver problemas de enrutamiento:
Enrutamiento habilitado, tabla de enrutamiento, selección
correcta de la ruta.

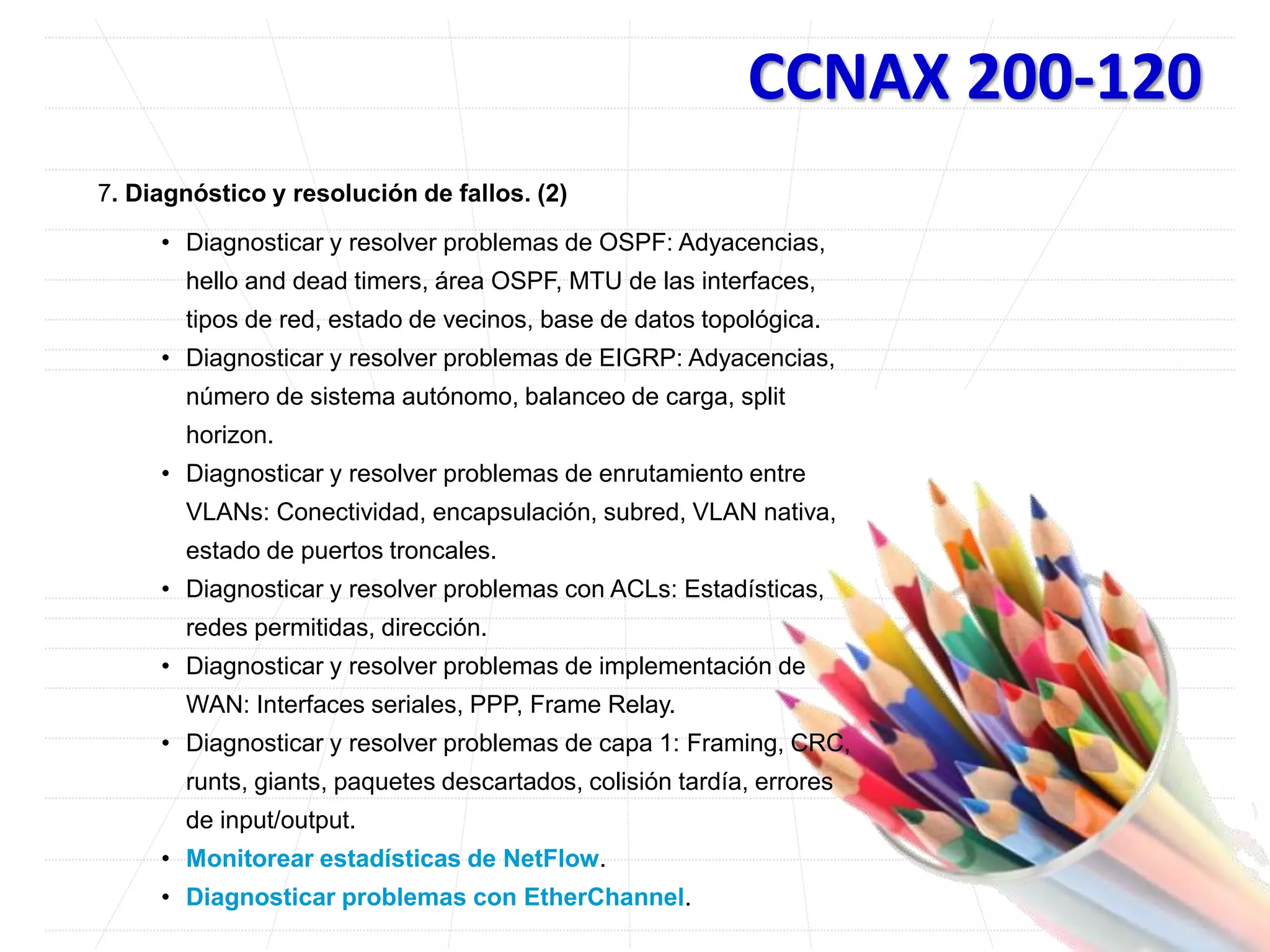

16. CCNAX 200-120
7. Diagnóstico y resolución de fallos. (2)
• Diagnosticar y resolver problemas de OSPF: Adyacencias,
hello and dead timers, área OSPF, MTU de las interfaces,
tipos de red, estado de vecinos, base de datos topológica.
• Diagnosticar y resolver problemas de EIGRP: Adyacencias,
número de sistema autónomo, balanceo de carga, split
horizon.
• Diagnosticar y resolver problemas de enrutamiento entre
VLANs: Conectividad, encapsulación, subred, VLAN nativa,
estado de puertos troncales.
• Diagnosticar y resolver problemas con ACLs: Estadísticas,
redes permitidas, dirección.
• Diagnosticar y resolver problemas de implementación de
WAN: Interfaces seriales, PPP, Frame Relay.
• Diagnosticar y resolver problemas de capa 1: Framing, CRC,
runts, giants, paquetes descartados, colisión tardía, errores
de input/output.
• Monitorear estadísticas de NetFlow.
• Diagnosticar problemas con EtherChannel.

17. CCNAX 200-120

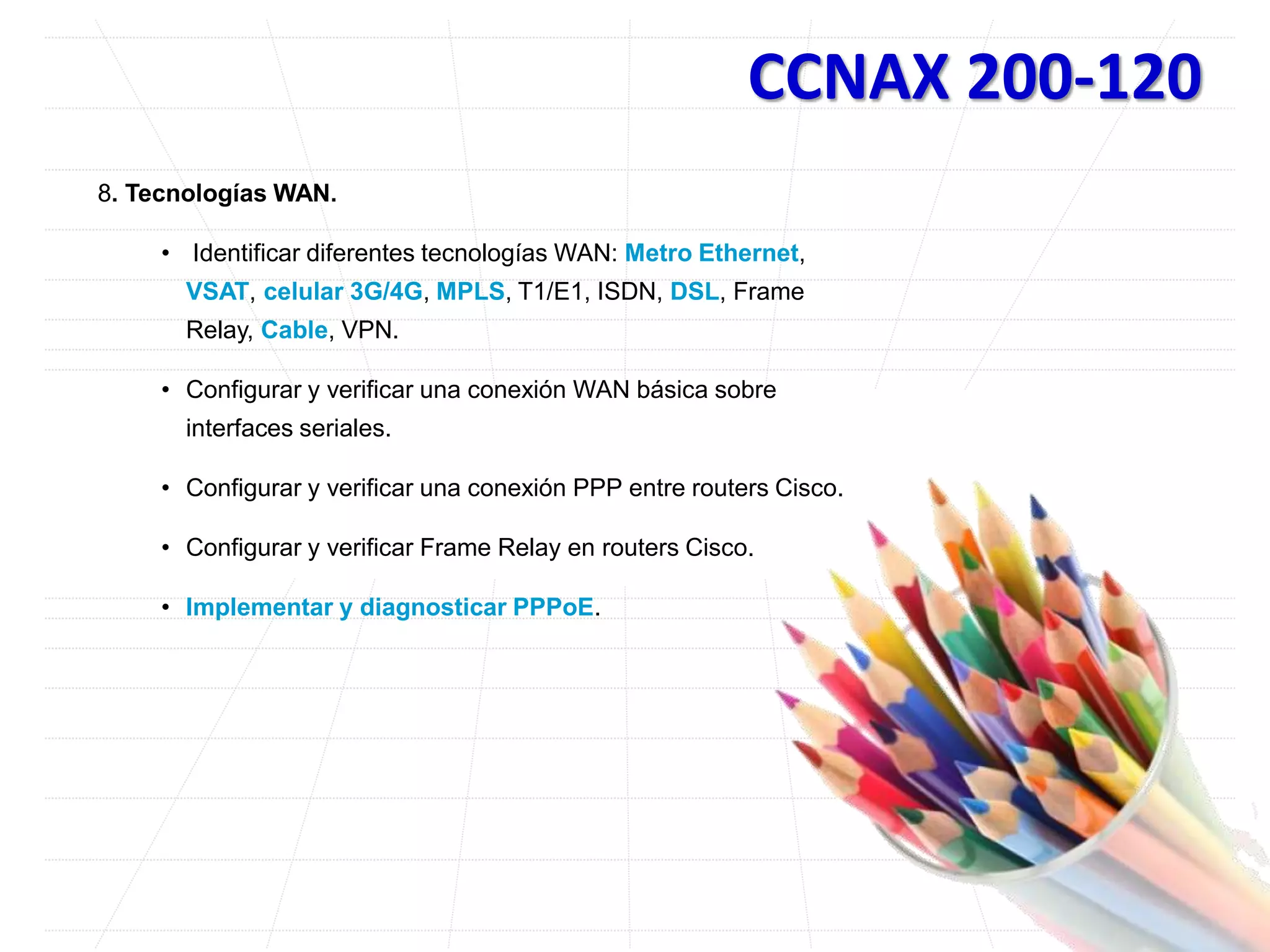

8. Tecnologías WAN.
• Identificar diferentes tecnologías WAN: Metro Ethernet,
VSAT, celular 3G/4G, MPLS, T1/E1, ISDN, DSL, Frame
Relay, Cable, VPN.
• Configurar y verificar una conexión WAN básica sobre
interfaces seriales.
• Configurar y verificar una conexión PPP entre routers Cisco.
• Configurar y verificar Frame Relay en routers Cisco.
• Implementar y diagnosticar PPPoE.

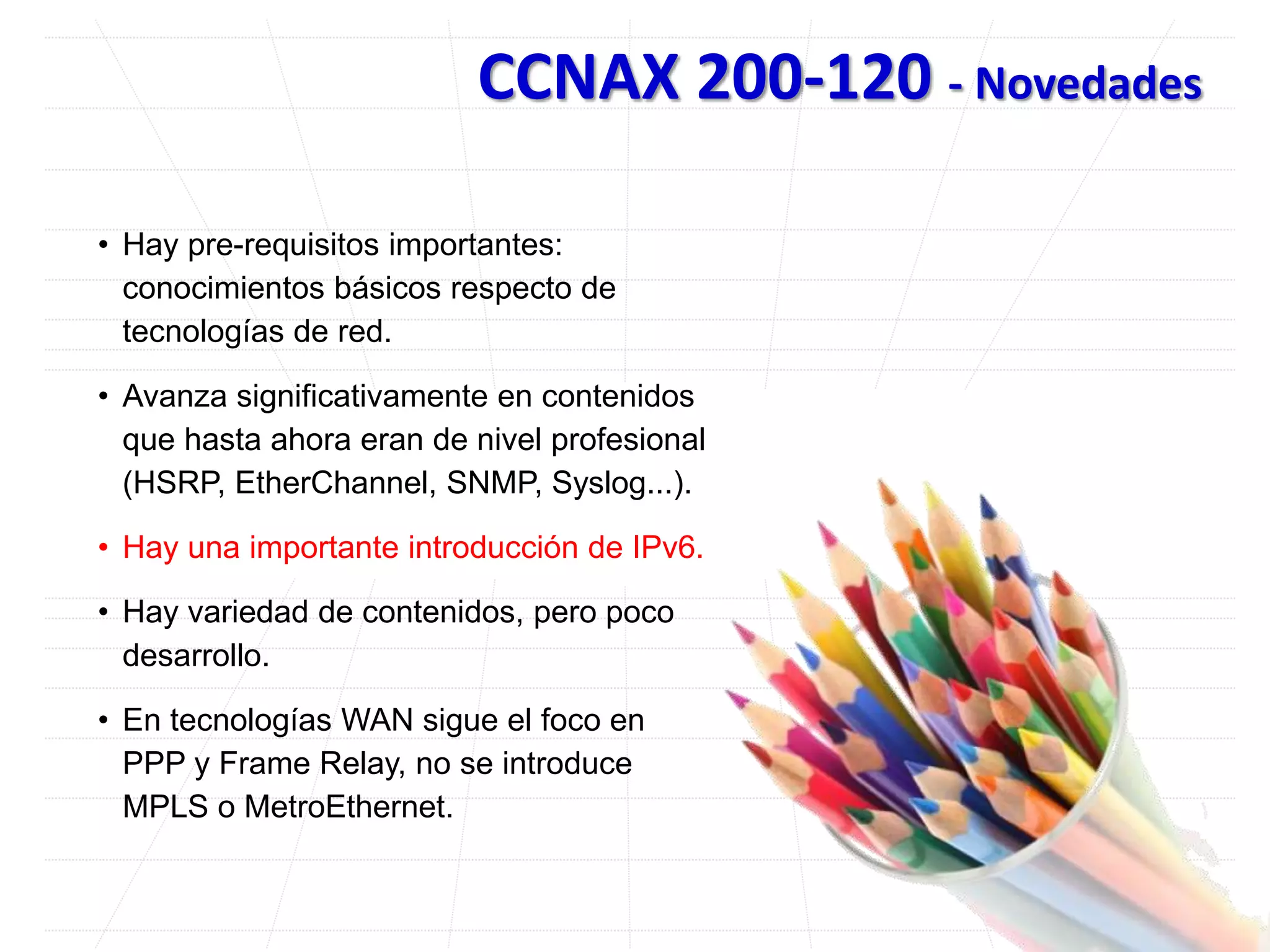

18. CCNAX 200-120 - Novedades
• Hay pre-requisitos importantes:
conocimientos básicos respecto de
tecnologías de red.
• Avanza significativamente en contenidos
que hasta ahora eran de nivel profesional
(HSRP, EtherChannel, SNMP, Syslog...).
• Hay una importante introducción de IPv6.
• Hay variedad de contenidos, pero poco
desarrollo.
• En tecnologías WAN sigue el foco en
PPP y Frame Relay, no se introduce
MPLS o MetroEthernet.

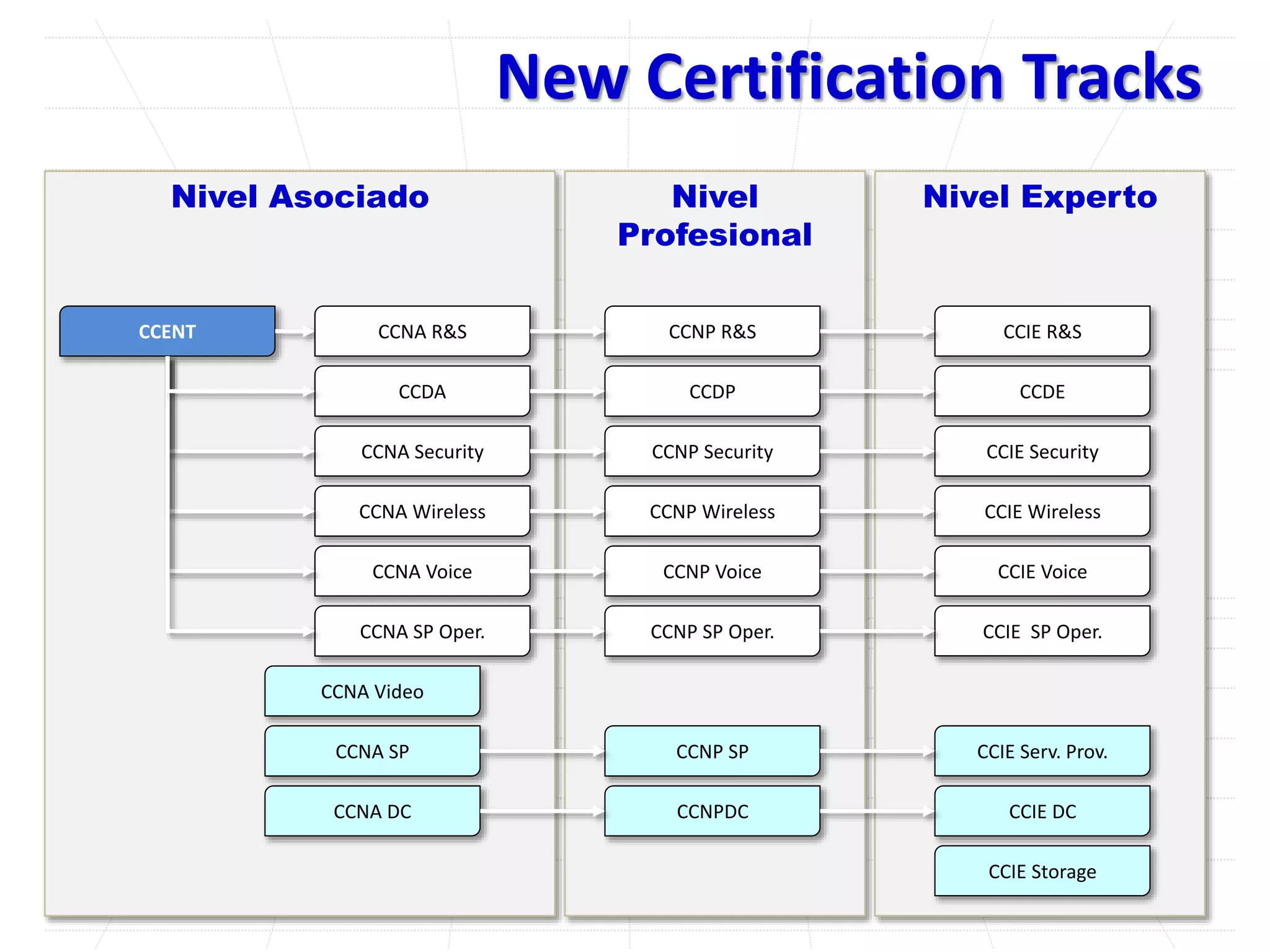

19. Nivel Asociado
CCENT
CCNA Security
CCNA Wireless
CCNA Voice
CCDA
CCNA SP Oper.
CCNA SP
Nivel
Profesional
CCNP R&S
CCNP Security
CCNP Wireless
CCNP Voice
CCDP
CCNP SP Oper.
CCNP SP
Nivel Experto
CCIE R&S
CCIE Security
CCIE Wireless
CCIE Voice
CCDE
CCIE SP Oper.
CCIE Serv. Prov.
CCIE Storage
CCNA DC CCNPDC CCIE DC
CCNA R&S
CCNA Video
New Certification Tracks

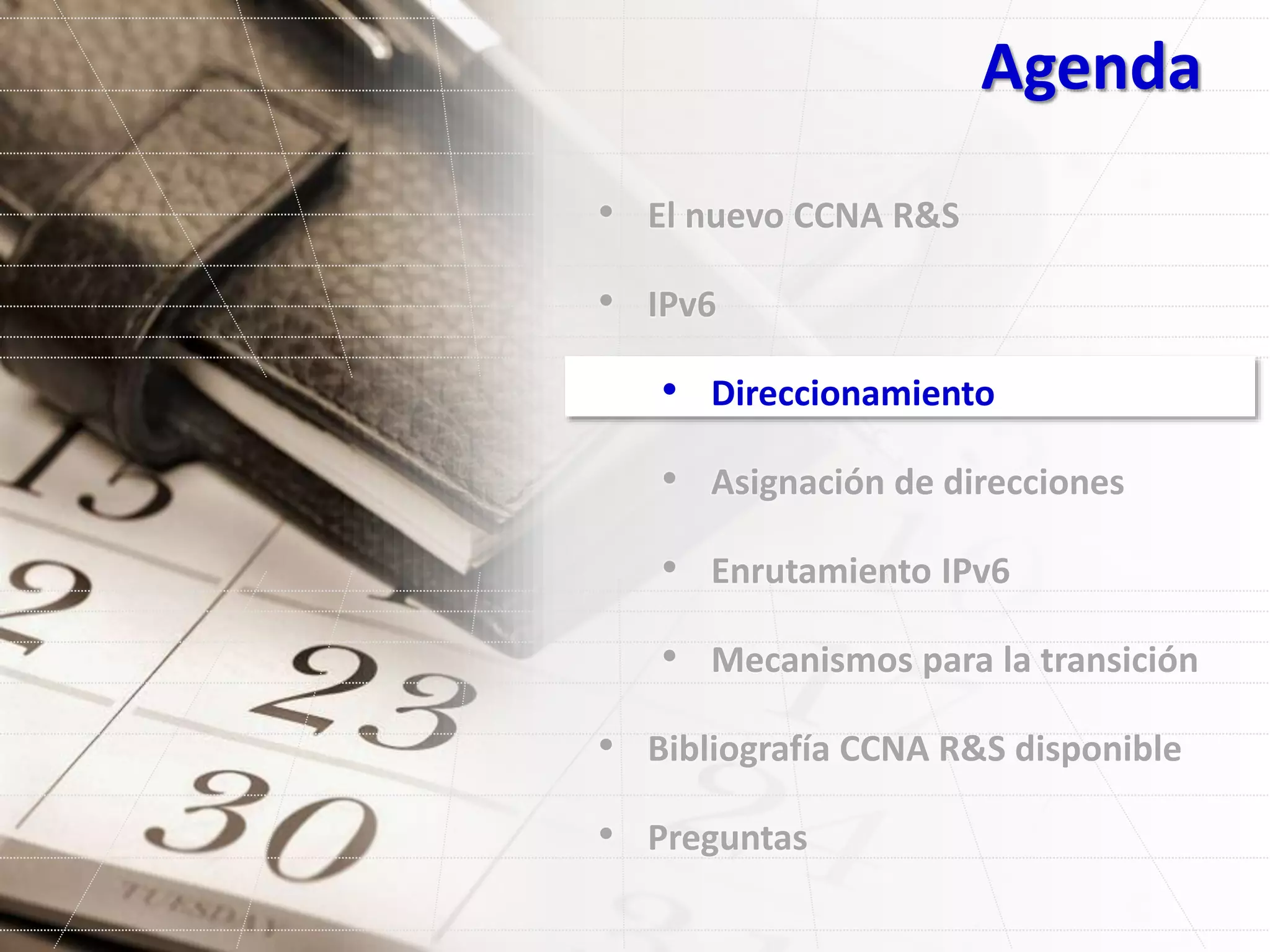

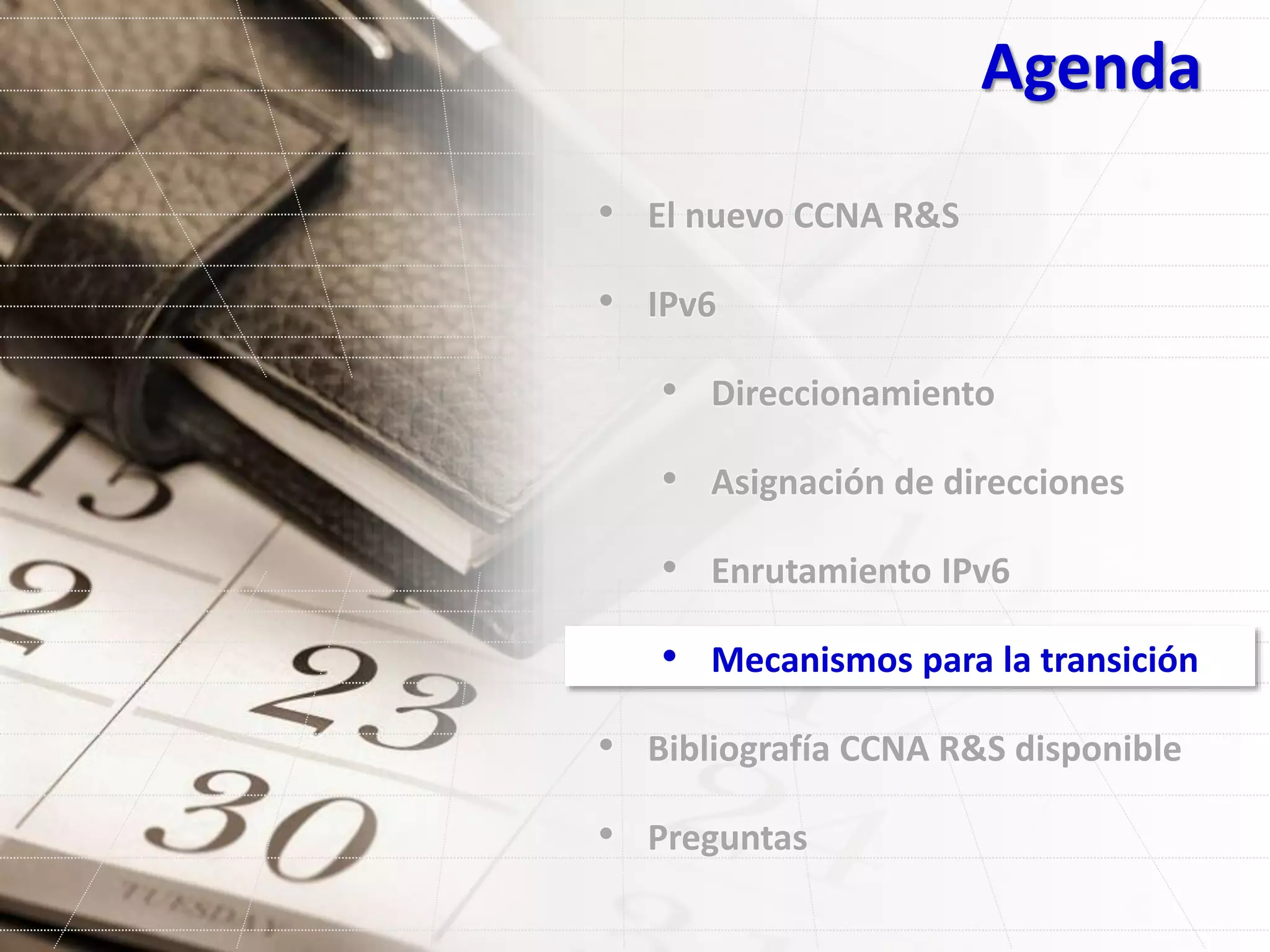

20. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

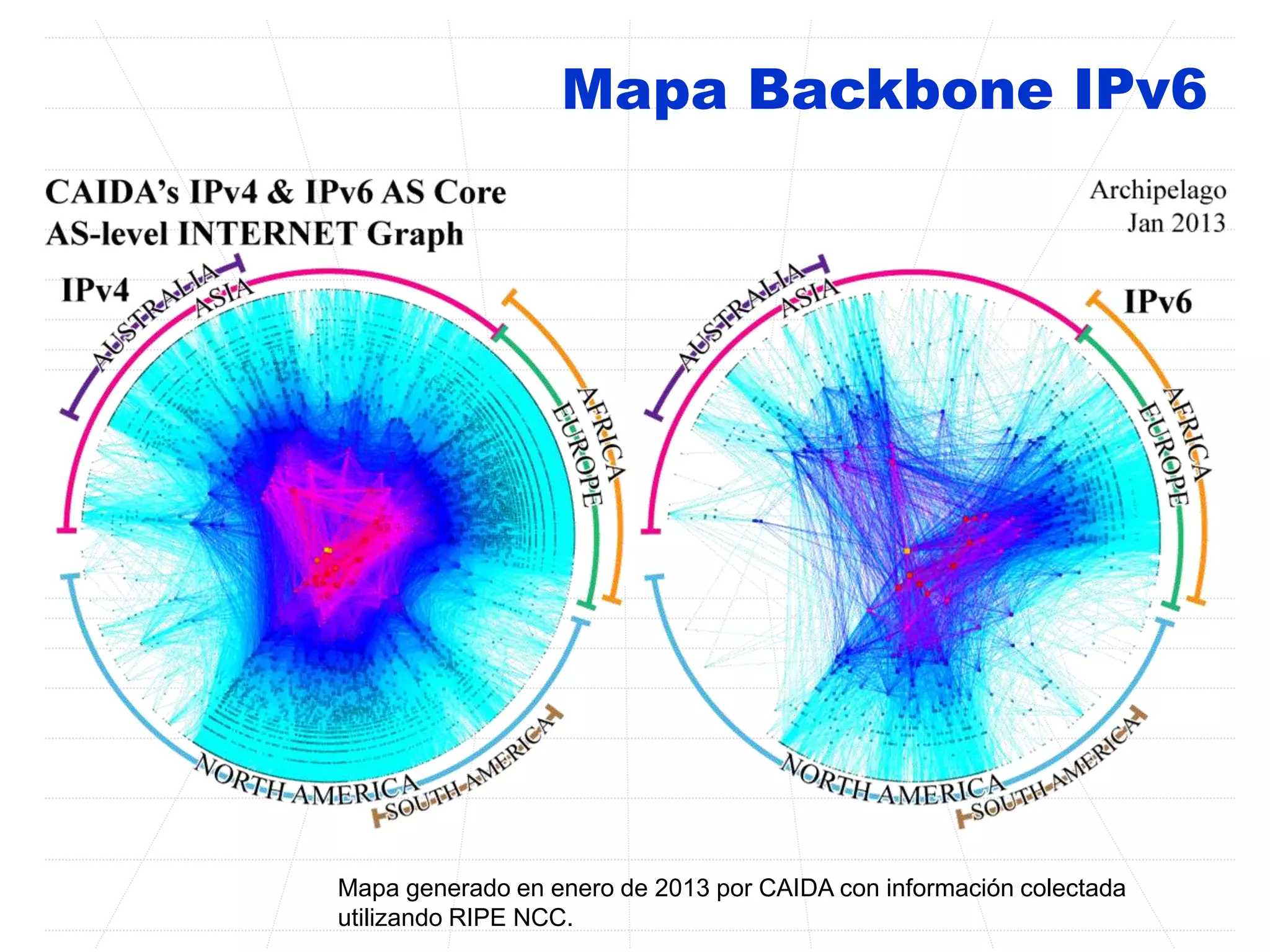

21. Mapa Backbone IPv6
Mapa generado en enero de 2013 por CAIDA con información colectada
utilizando RIPE NCC.

22. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

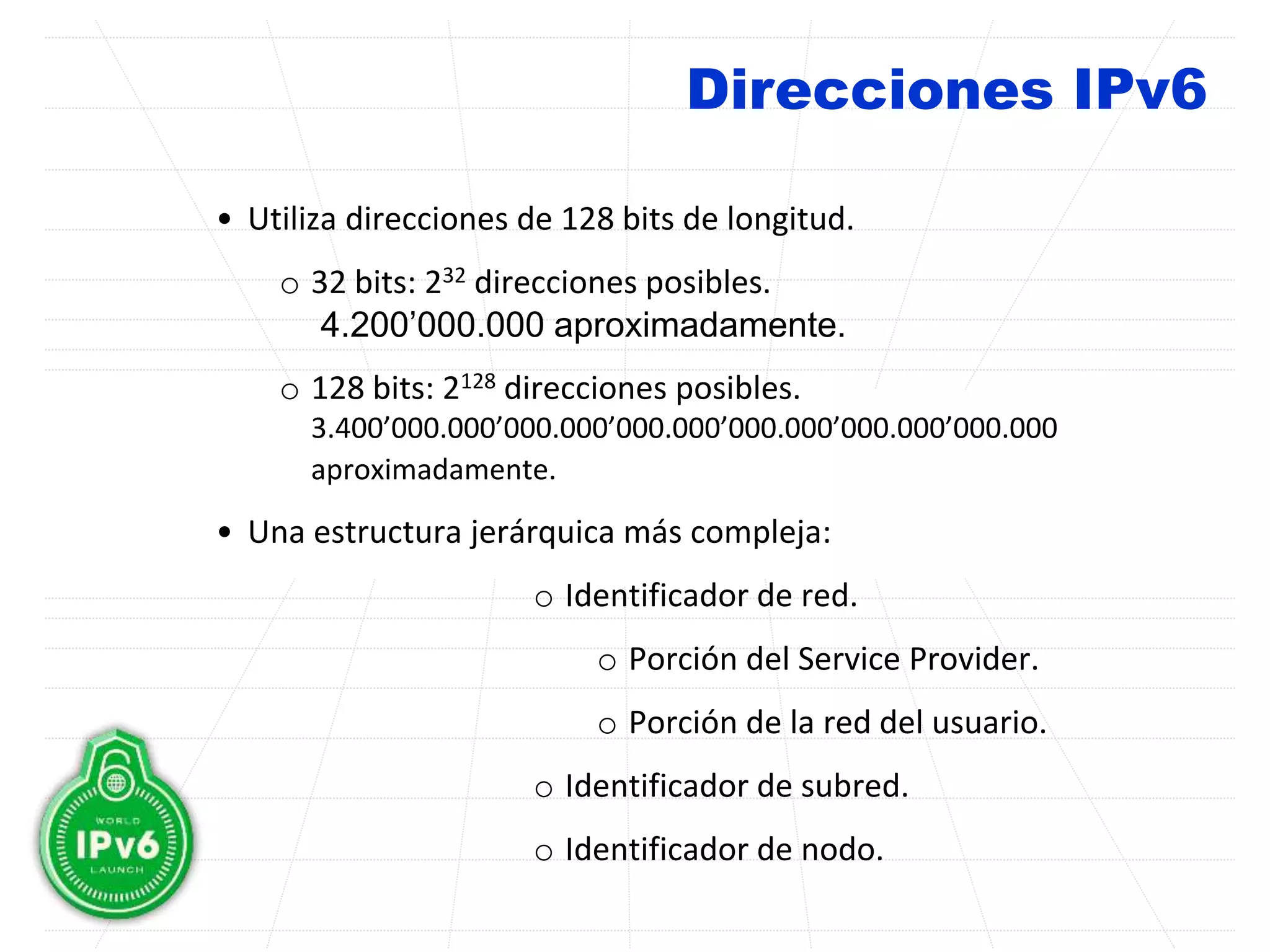

23. Direcciones IPv6
• Utiliza direcciones de 128 bits de longitud.
o 32 bits: 232 direcciones posibles.
4.200’000.000 aproximadamente.
o 128 bits: 2128 direcciones posibles.
3.400’000.000’000.000’000.000’000.000’000.000’000.000
aproximadamente.
• Una estructura jerárquica más compleja:
o Identificador de red.
o Porción del Service Provider.
o Porción de la red del usuario.
o Identificador de subred.
o Identificador de nodo.

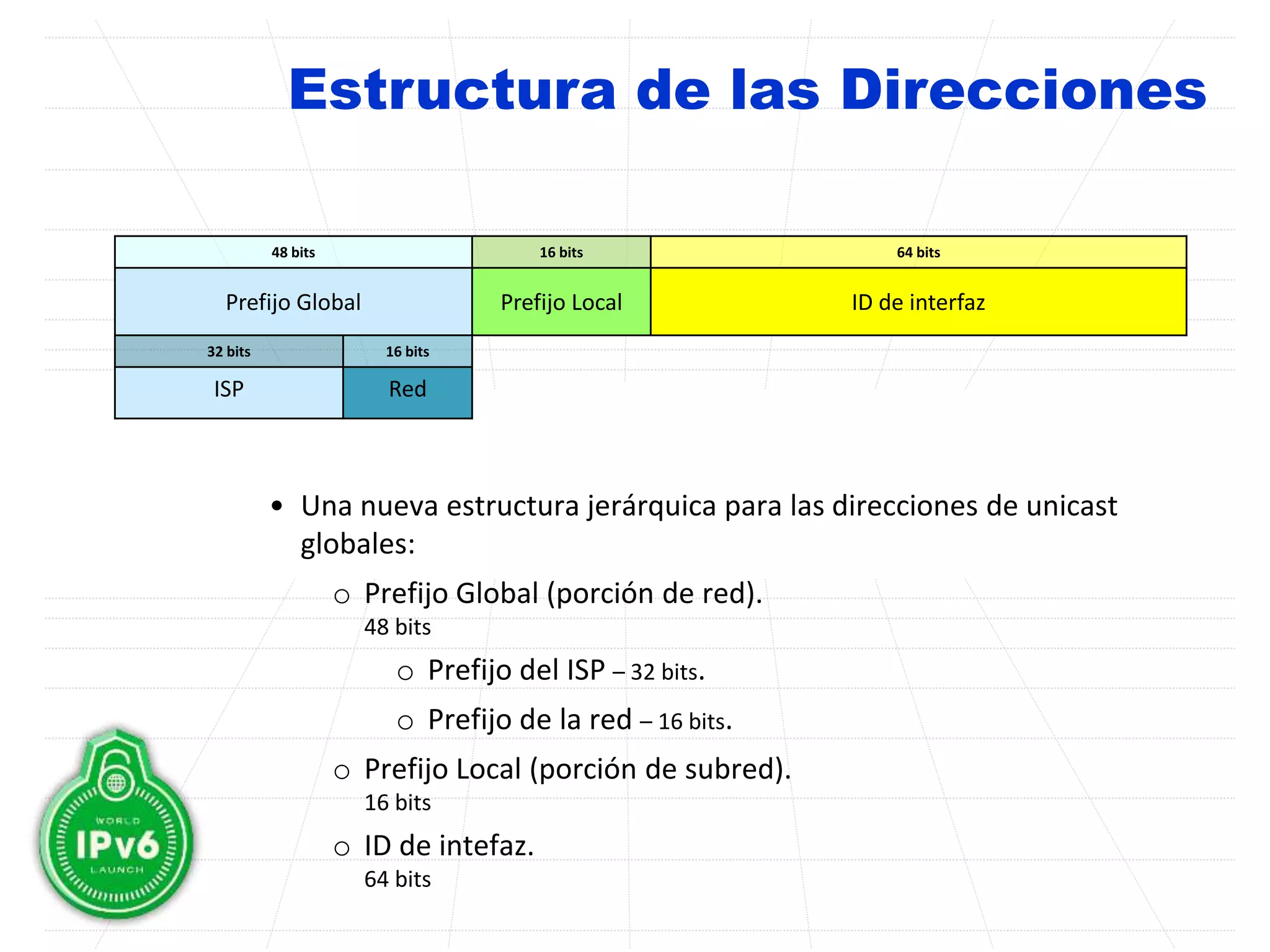

24. Estructura de las Direcciones
• Una nueva estructura jerárquica para las direcciones de unicast
globales:
o Prefijo Global (porción de red).
48 bits
o Prefijo del ISP – 32 bits.
o Prefijo de la red – 16 bits.
o Prefijo Local (porción de subred).
16 bits
o ID de intefaz.
64 bits
48 bits 16 bits 64 bits
Prefijo Global Prefijo Local ID de interfaz
32 bits 16 bits
ISP Red

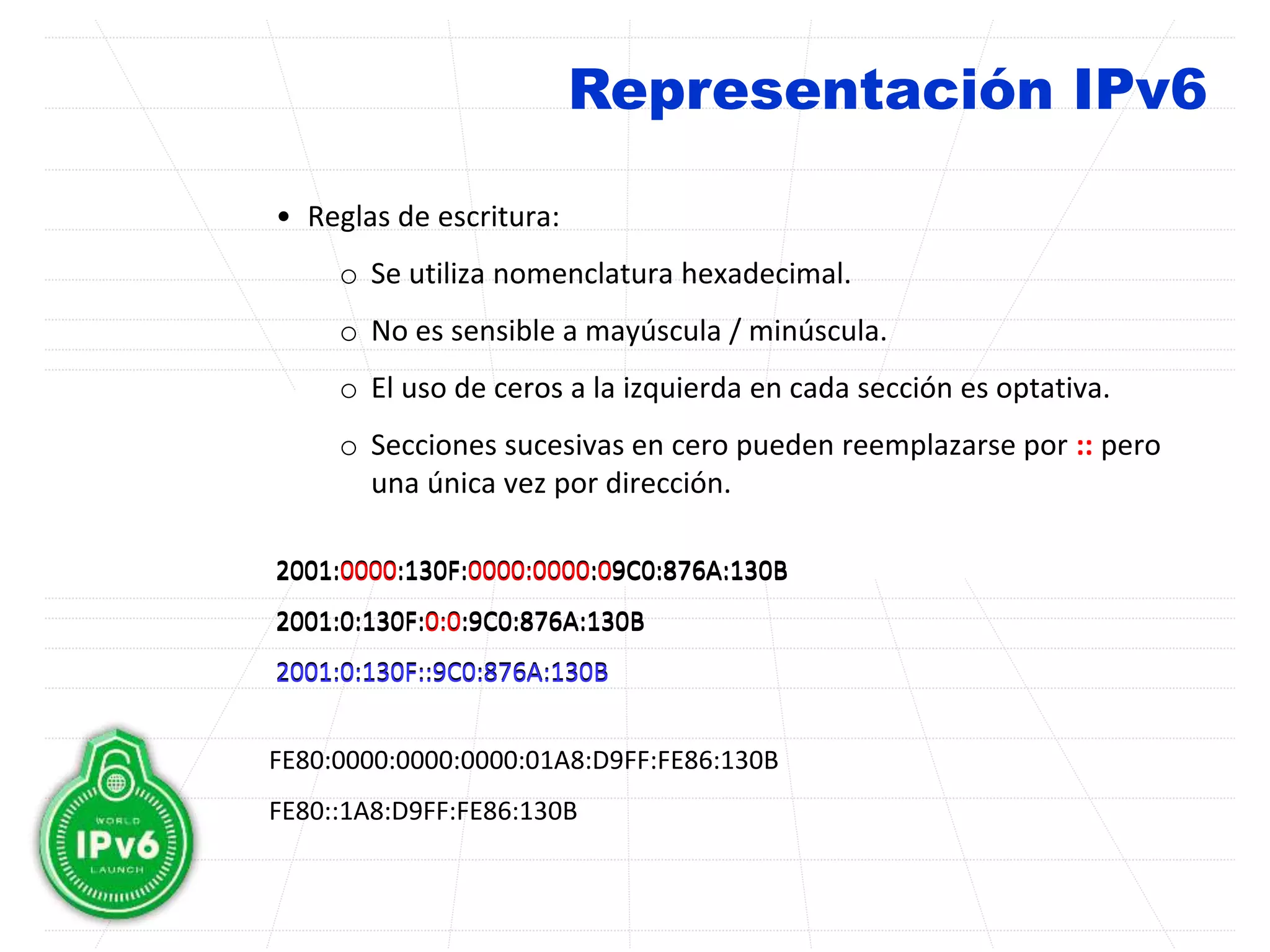

25. Representación IPv6
• Reglas de escritura:
o Se utiliza nomenclatura hexadecimal.
o No es sensible a mayúscula / minúscula.
o El uso de ceros a la izquierda en cada sección es optativa.
o Secciones sucesivas en cero pueden reemplazarse por :: pero
una única vez por dirección.
2001:0000:130F:0000:0000:09C0:876A:130B
2001:0:130F:0:0:9C0:876A:130B
2001:0:130F::9C0:876A:130B
2001:0000:130F:0000:0000:09C0:876A:130B
2001:0:130F:0:0:9C0:876A:130B
2001:0:130F::9C0:876A:130B
FE80:0000:0000:0000:01A8:D9FF:FE86:130B
FE80::1A8:D9FF:FE86:130B

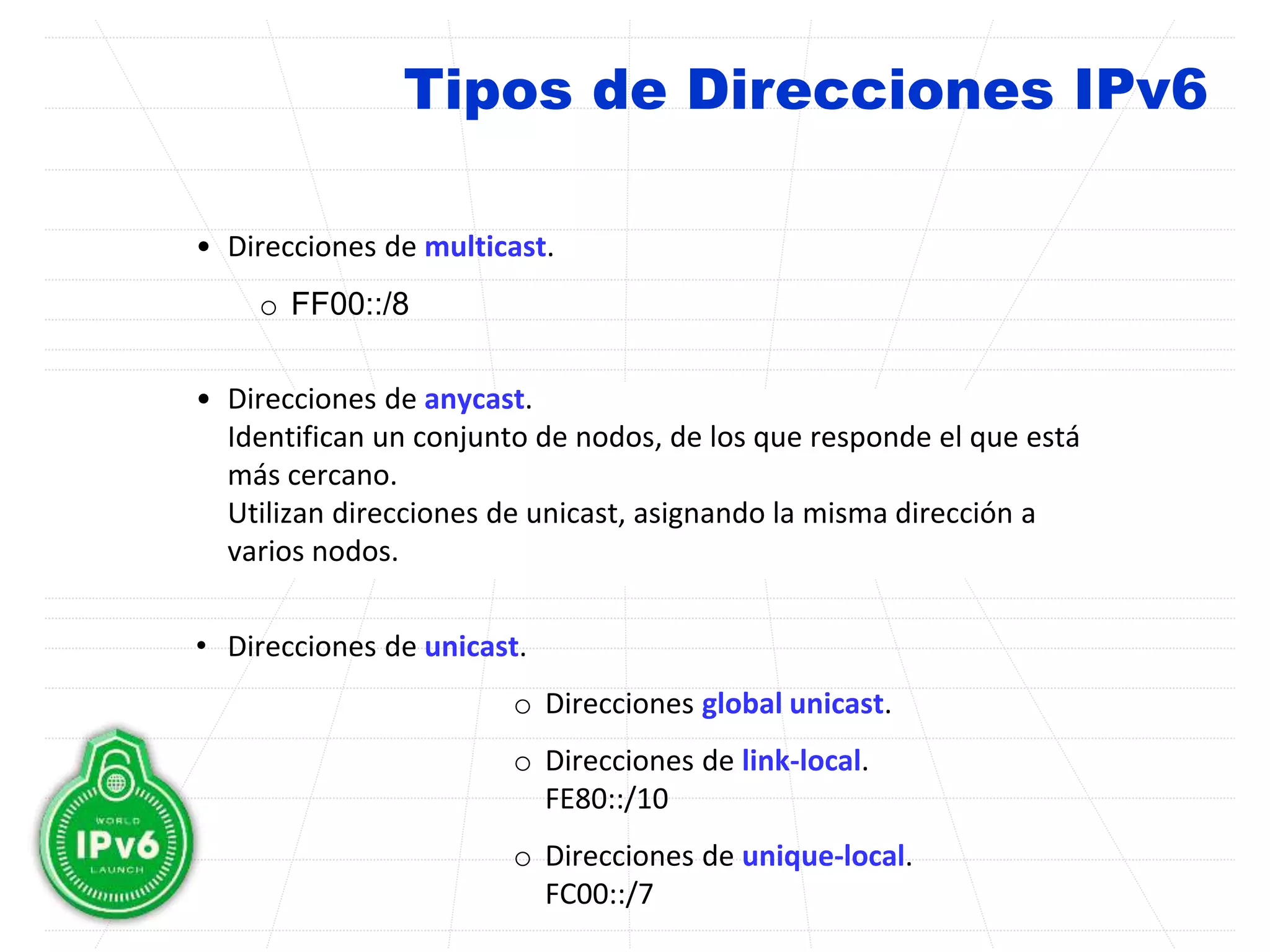

26. Tipos de Direcciones IPv6
• Direcciones de multicast.
o FF00::/8
• Direcciones de anycast.
Identifican un conjunto de nodos, de los que responde el que está
más cercano.
Utilizan direcciones de unicast, asignando la misma dirección a
varios nodos.
• Direcciones de unicast.
o Direcciones global unicast.
o Direcciones de link-local.
FE80::/10
o Direcciones de unique-local.
FC00::/7

27. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

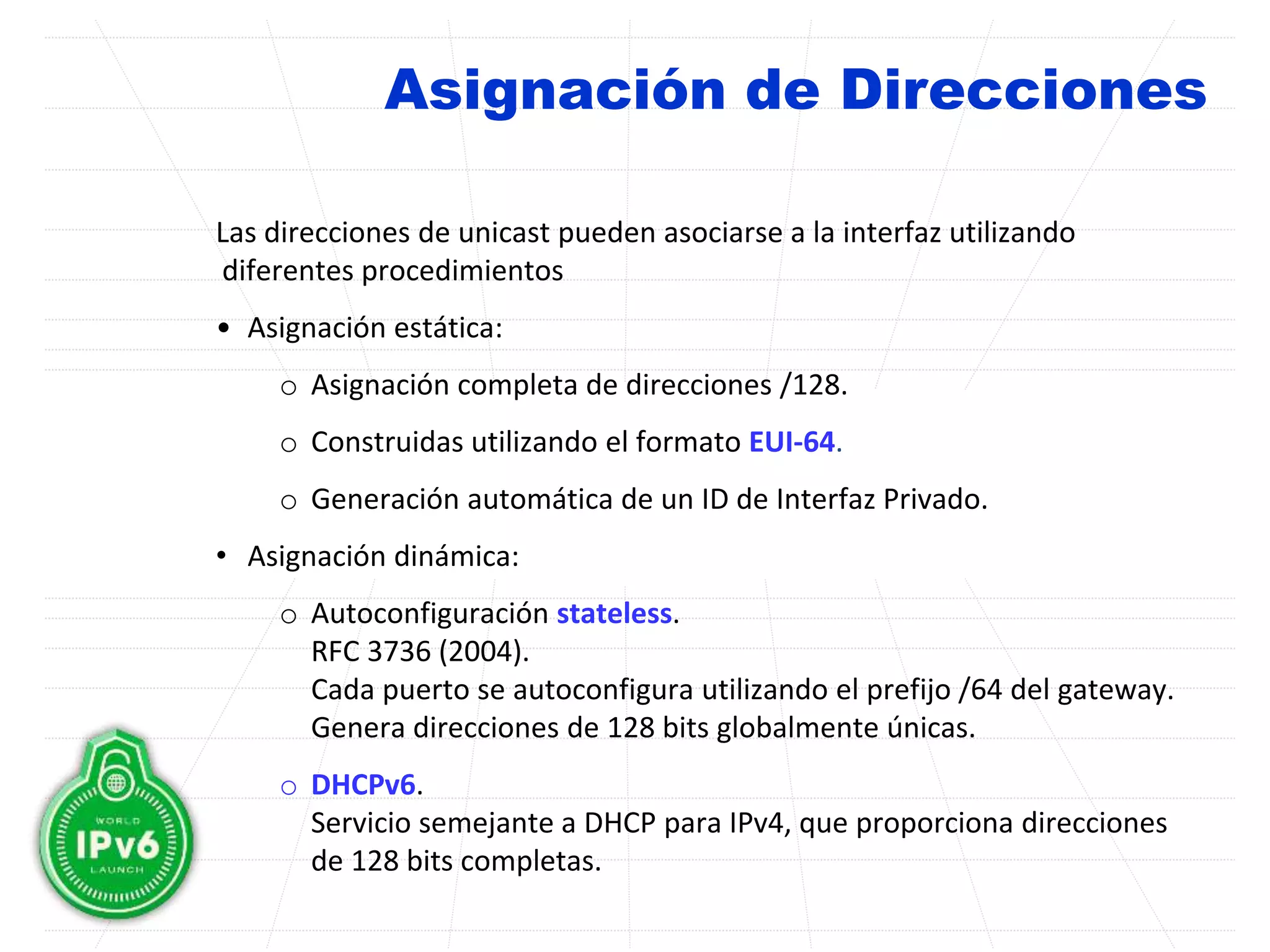

28. Asignación de Direcciones
Las direcciones de unicast pueden asociarse a la interfaz utilizando
diferentes procedimientos
• Asignación estática:
o Asignación completa de direcciones /128.
o Construidas utilizando el formato EUI-64.
o Generación automática de un ID de Interfaz Privado.
• Asignación dinámica:
o Autoconfiguración stateless.
RFC 3736 (2004).
Cada puerto se autoconfigura utilizando el prefijo /64 del gateway.
Genera direcciones de 128 bits globalmente únicas.
o DHCPv6.
Servicio semejante a DHCP para IPv4, que proporciona direcciones
de 128 bits completas.

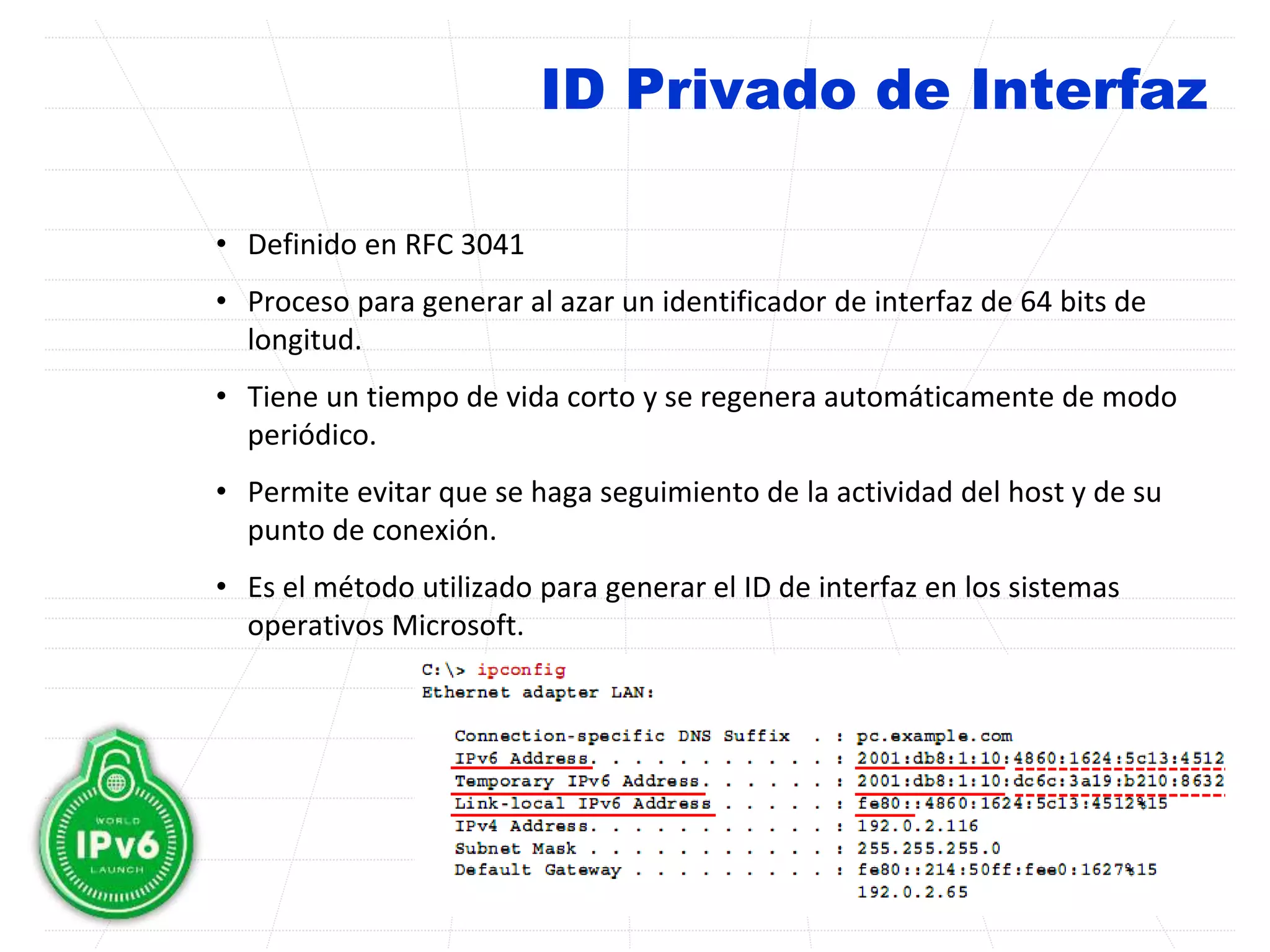

29. ID Privado de Interfaz
• Definido en RFC 3041
• Proceso para generar al azar un identificador de interfaz de 64 bits de
longitud.
• Tiene un tiempo de vida corto y se regenera automáticamente de modo
periódico.
• Permite evitar que se haga seguimiento de la actividad del host y de su
punto de conexión.
• Es el método utilizado para generar el ID de interfaz en los sistemas
operativos Microsoft.

30. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

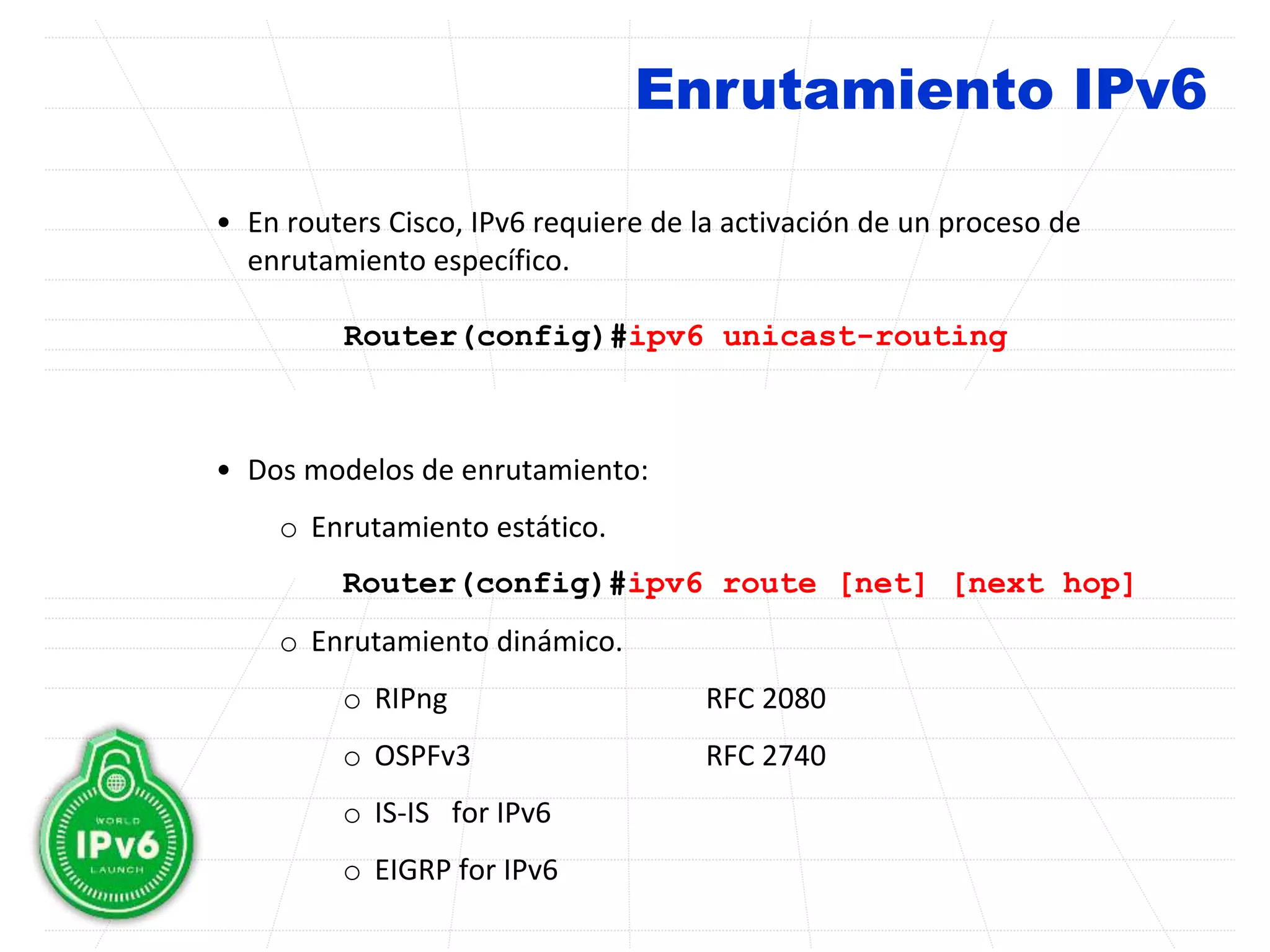

31. Enrutamiento IPv6
• En routers Cisco, IPv6 requiere de la activación de un proceso de
enrutamiento específico.
Router(config)#ipv6 unicast-routing
• Dos modelos de enrutamiento:
o Enrutamiento estático.
Router(config)#ipv6 route [net] [next hop]
o Enrutamiento dinámico.
o RIPng RFC 2080
o OSPFv3 RFC 2740
o IS-IS for IPv6
o EIGRP for IPv6

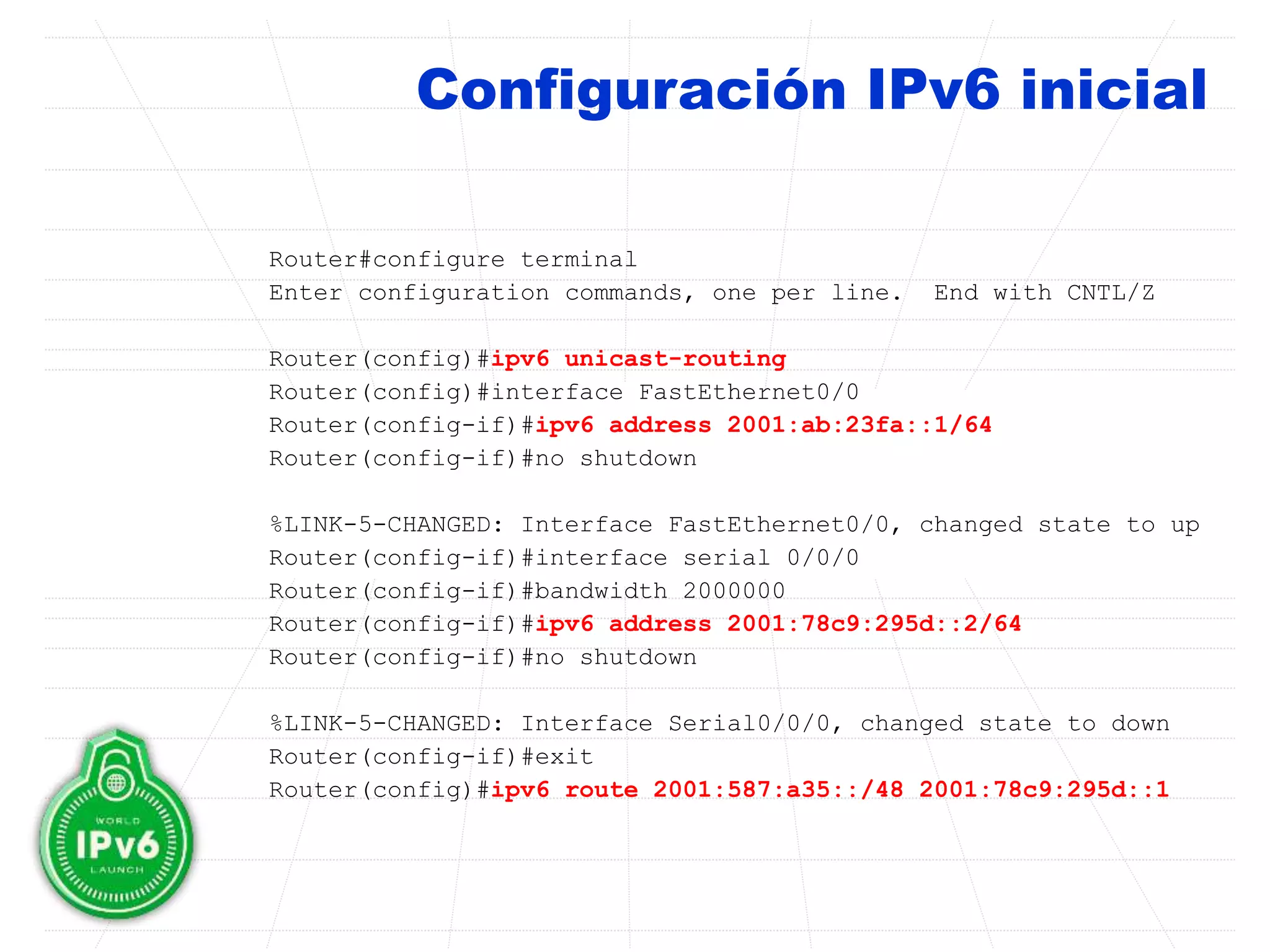

32. Configuración IPv6 inicial
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z
Router(config)#ipv6 unicast-routing
Router(config)#interface FastEthernet0/0
Router(config-if)#ipv6 address 2001:ab:23fa::1/64
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
Router(config-if)#interface serial 0/0/0
Router(config-if)#bandwidth 2000000
Router(config-if)#ipv6 address 2001:78c9:295d::2/64
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down
Router(config-if)#exit
Router(config)#ipv6 route 2001:587:a35::/48 2001:78c9:295d::1

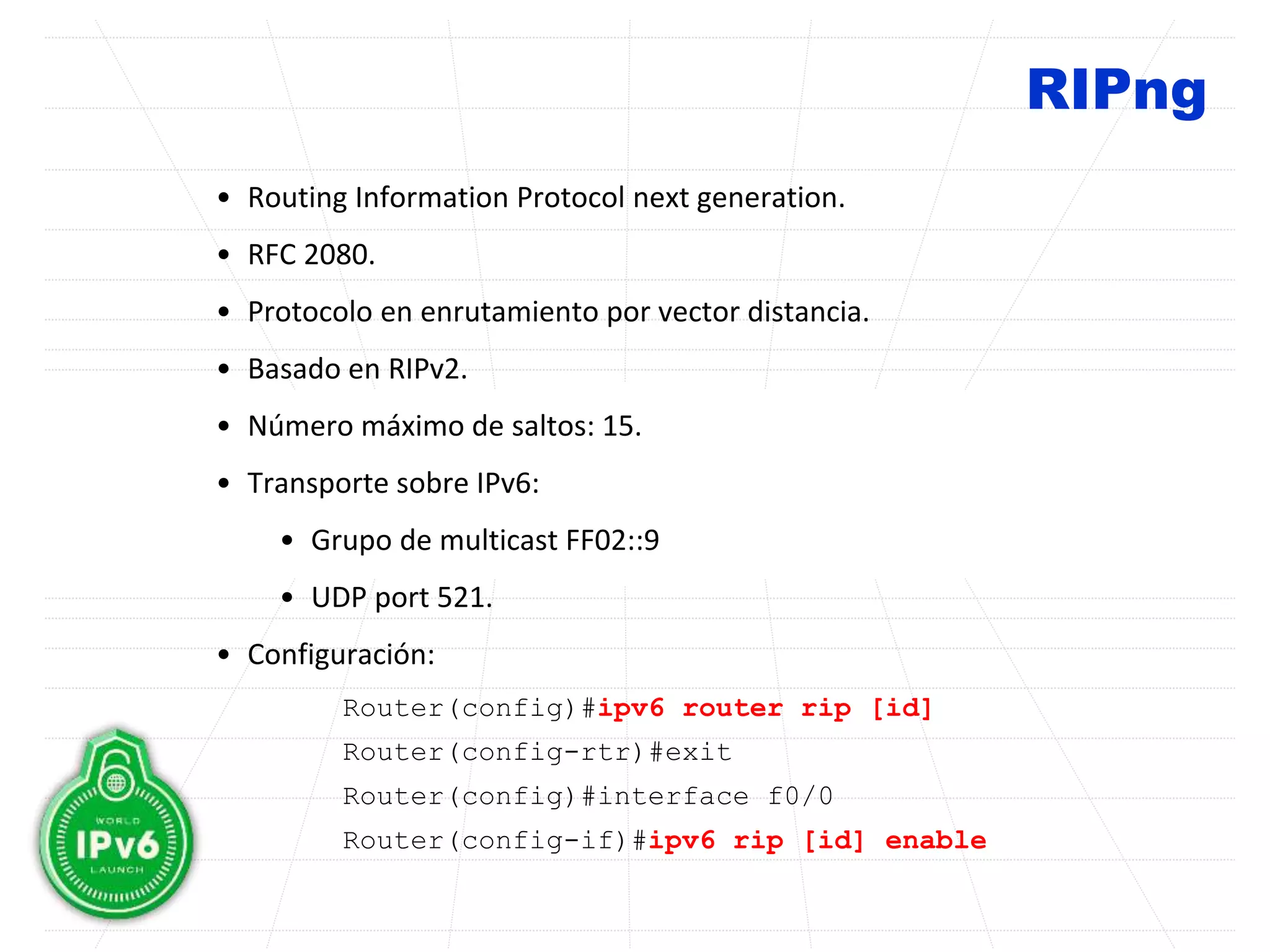

33. RIPng
• Routing Information Protocol next generation.
• RFC 2080.
• Protocolo en enrutamiento por vector distancia.
• Basado en RIPv2.
• Número máximo de saltos: 15.
• Transporte sobre IPv6:
• Grupo de multicast FF02::9
• UDP port 521.
• Configuración:
Router(config)#ipv6 router rip [id]
Router(config-rtr)#exit
Router(config)#interface f0/0
Router(config-if)#ipv6 rip [id] enable

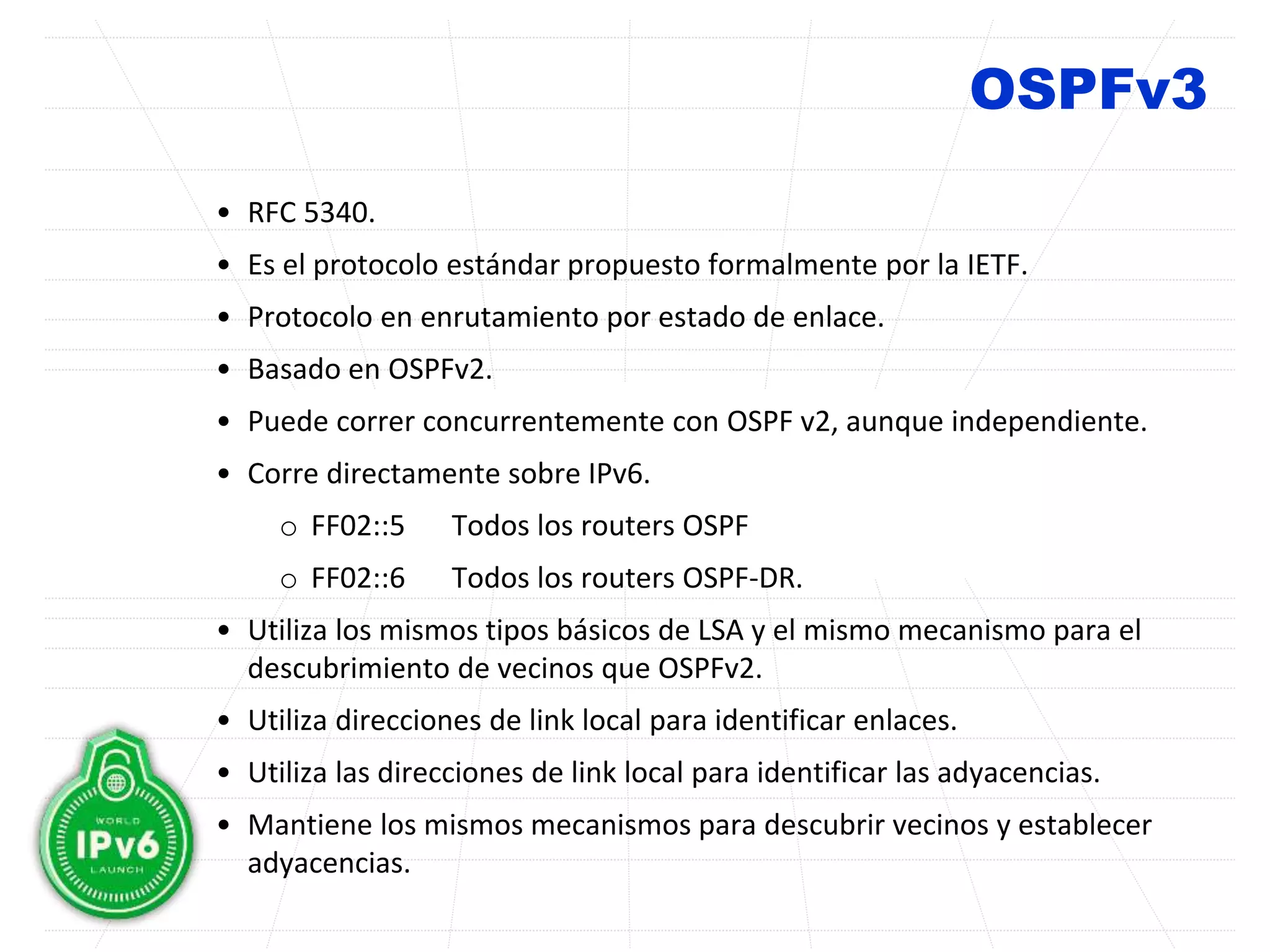

34. OSPFv3
• RFC 5340.
• Es el protocolo estándar propuesto formalmente por la IETF.
• Protocolo en enrutamiento por estado de enlace.
• Basado en OSPFv2.
• Puede correr concurrentemente con OSPF v2, aunque independiente.
• Corre directamente sobre IPv6.
o FF02::5 Todos los routers OSPF
o FF02::6 Todos los routers OSPF-DR.
• Utiliza los mismos tipos básicos de LSA y el mismo mecanismo para el
descubrimiento de vecinos que OSPFv2.
• Utiliza direcciones de link local para identificar enlaces.
• Utiliza las direcciones de link local para identificar las adyacencias.
• Mantiene los mismos mecanismos para descubrir vecinos y establecer
adyacencias.

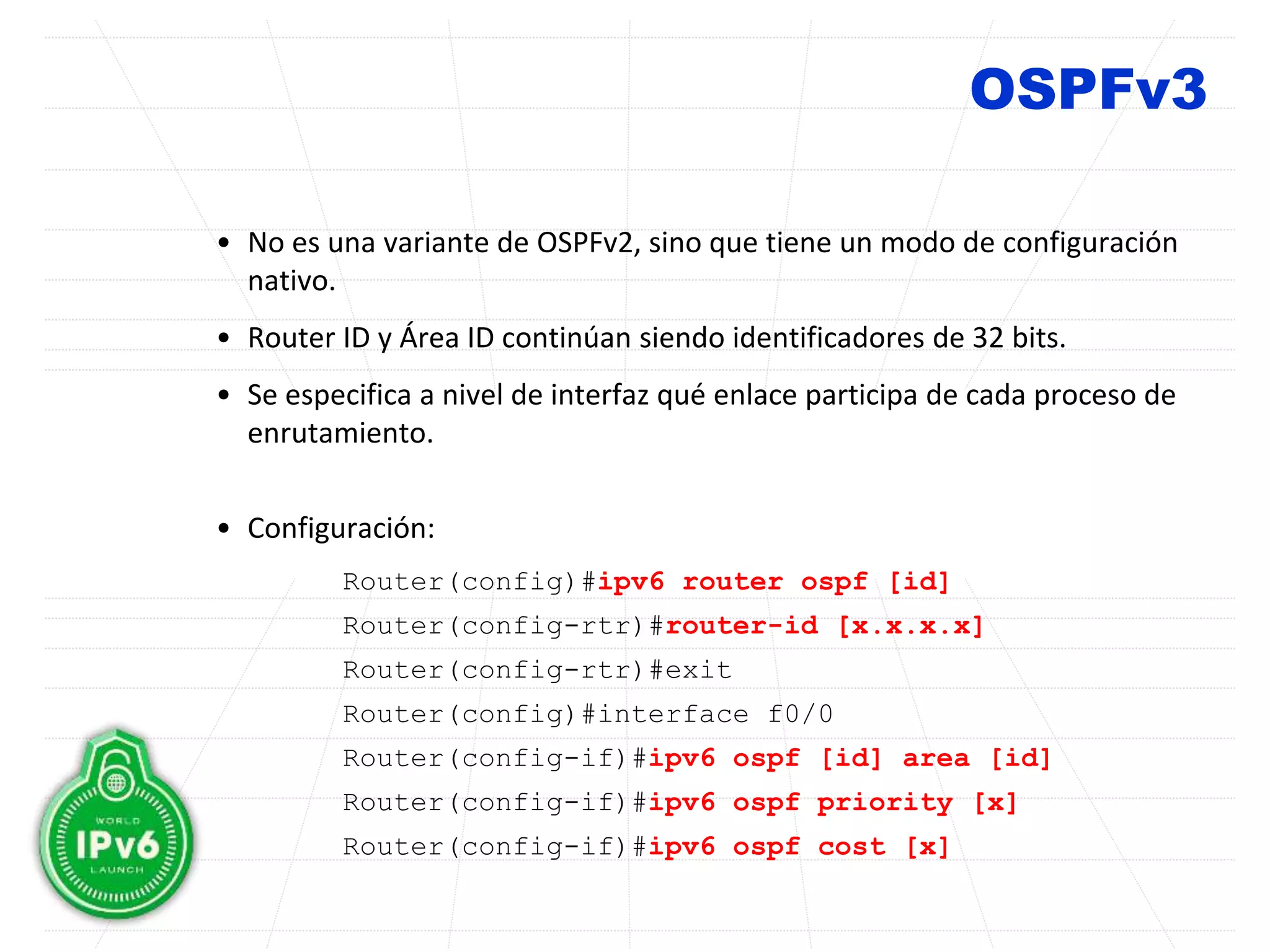

35. OSPFv3
• No es una variante de OSPFv2, sino que tiene un modo de configuración
nativo.
• Router ID y Área ID continúan siendo identificadores de 32 bits.
• Se especifica a nivel de interfaz qué enlace participa de cada proceso de
enrutamiento.
• Configuración:
Router(config)#ipv6 router ospf [id]
Router(config-rtr)#router-id [x.x.x.x]
Router(config-rtr)#exit
Router(config)#interface f0/0
Router(config-if)#ipv6 ospf [id] area [id]
Router(config-if)#ipv6 ospf priority [x]
Router(config-if)#ipv6 ospf cost [x]

36. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

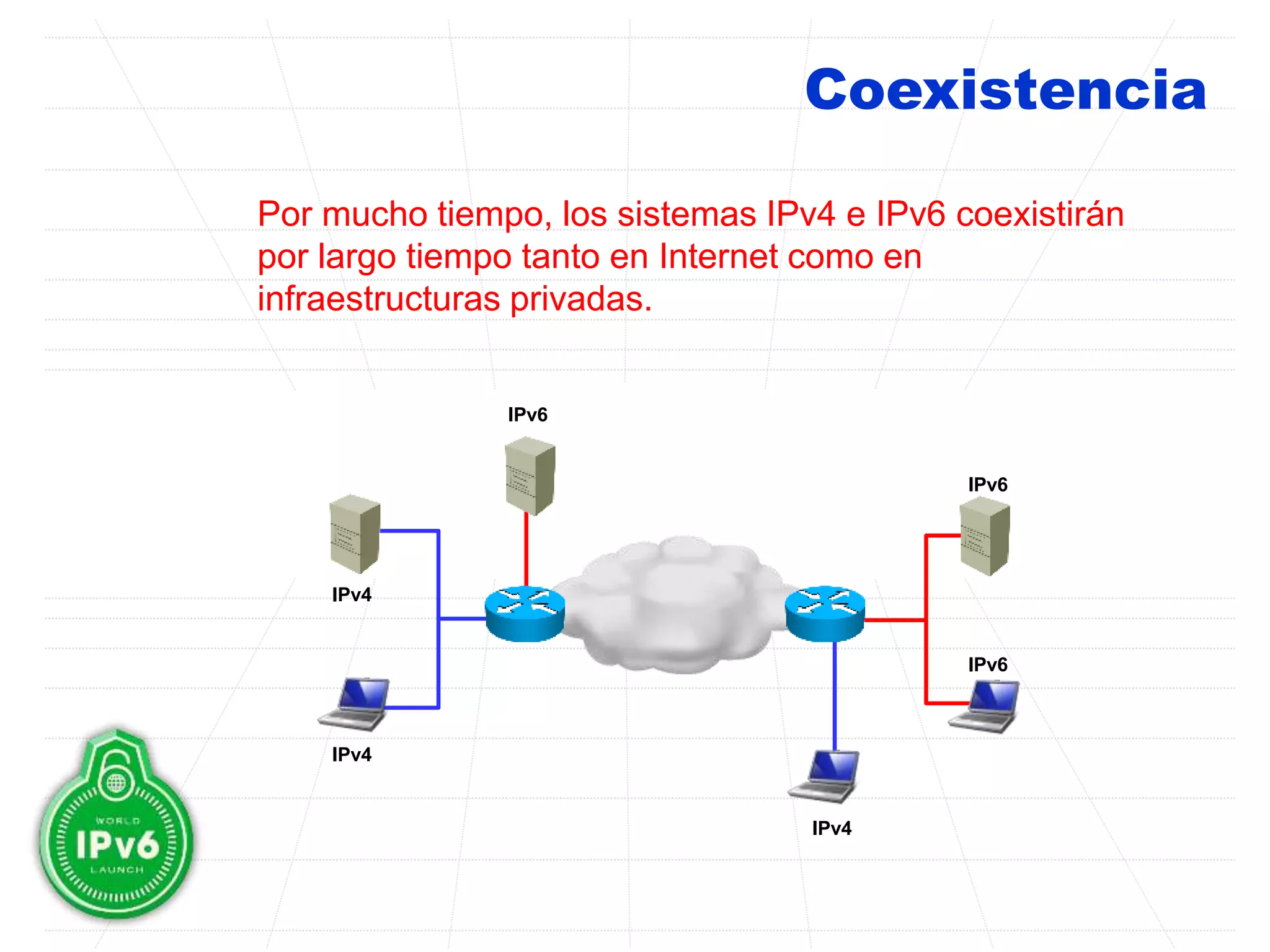

37. Coexistencia
Por mucho tiempo, los sistemas IPv4 e IPv6 coexistirán
por largo tiempo tanto en Internet como en
infraestructuras privadas.
IPv4
IPv4
IPv4
IPv6
IPv6
IPv6

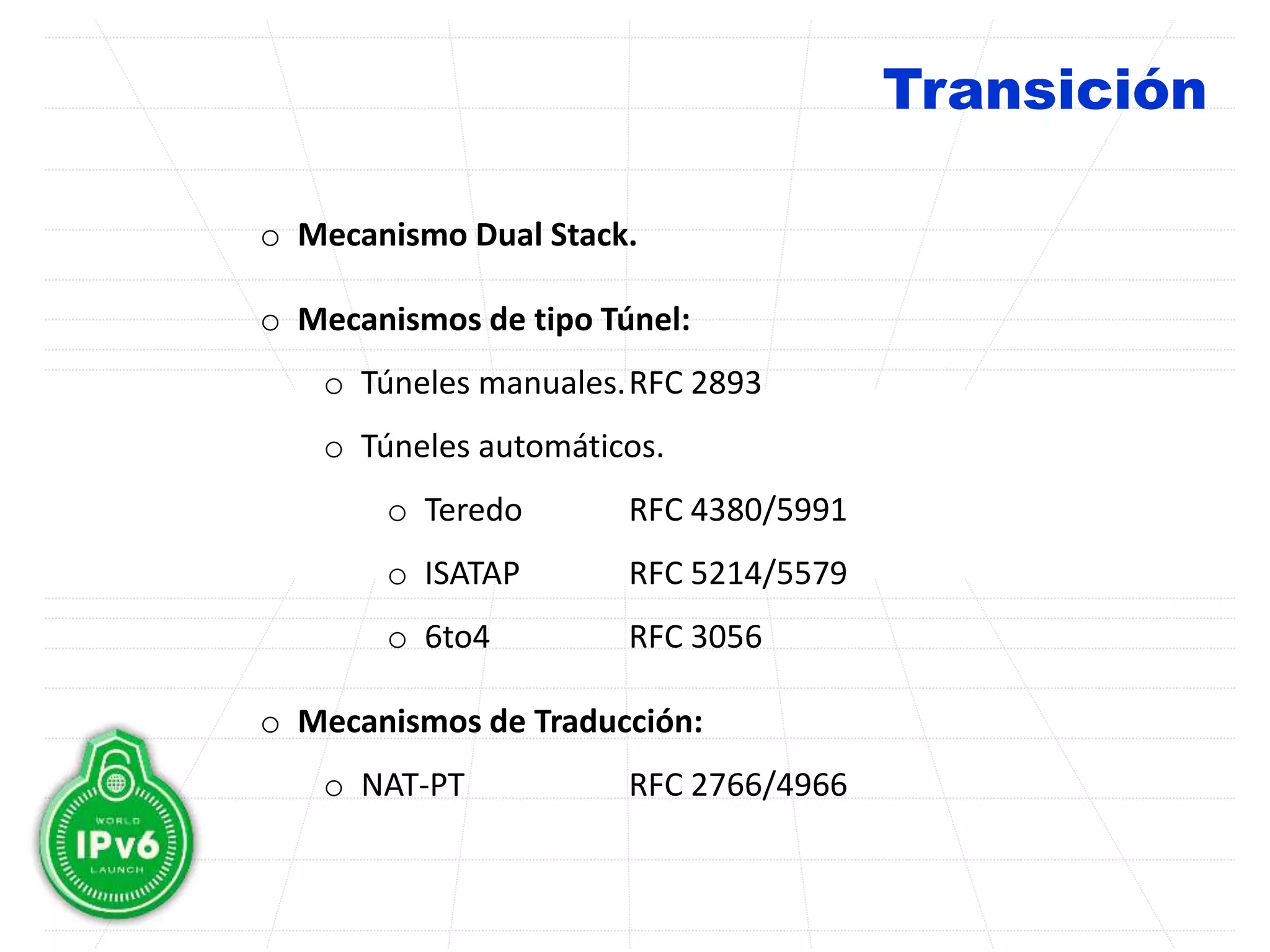

38. Transición
o Mecanismo Dual Stack.
o Mecanismos de tipo Túnel:
o Túneles manuales.RFC 2893
o Túneles automáticos.
o Teredo RFC 4380/5991
o ISATAP RFC 5214/5579
o 6to4 RFC 3056
o Mecanismos de Traducción:
o NAT-PT RFC 2766/4966

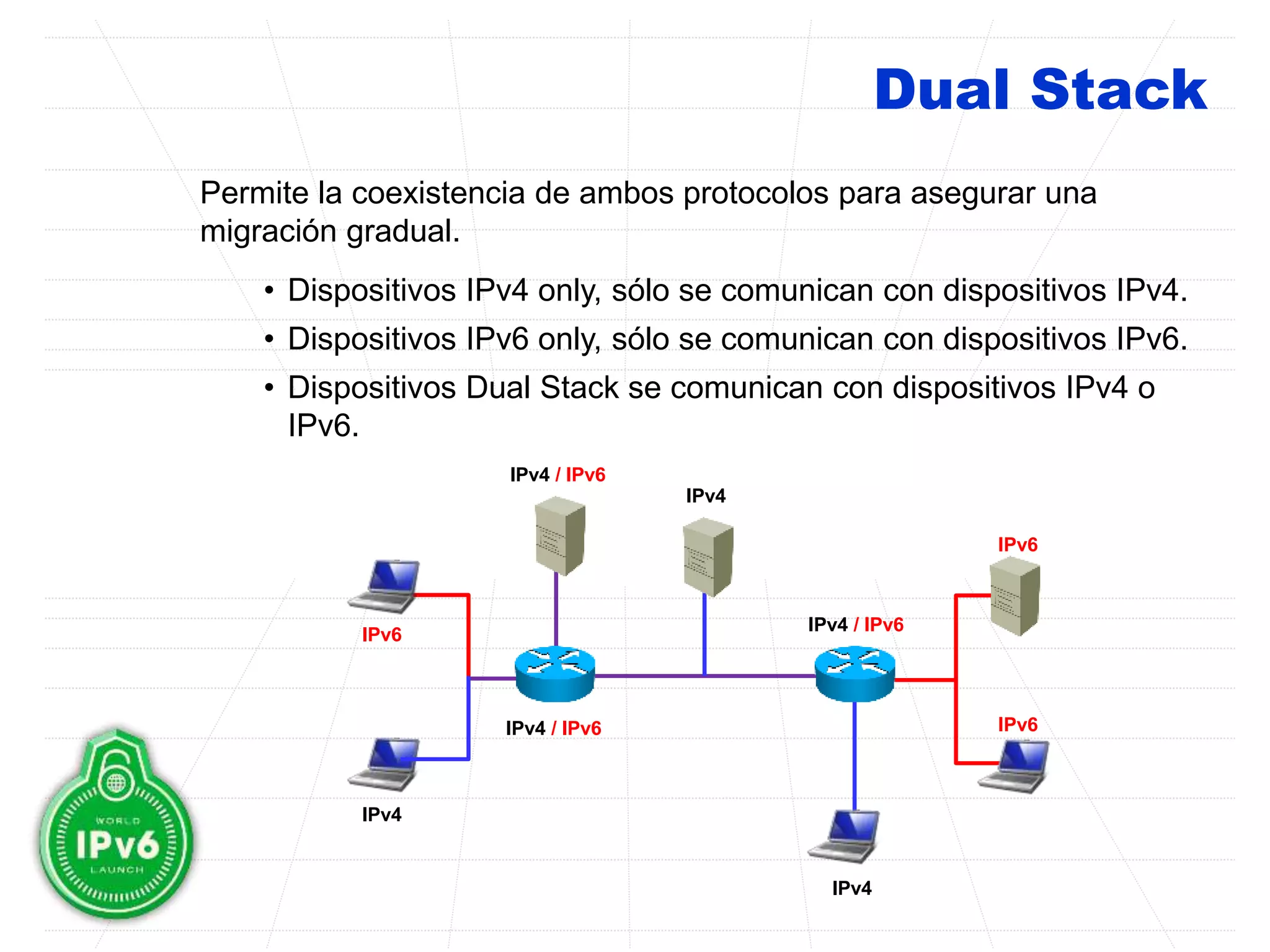

39. Dual Stack
Permite la coexistencia de ambos protocolos para asegurar una
migración gradual.
• Dispositivos IPv4 only, sólo se comunican con dispositivos IPv4.
• Dispositivos IPv6 only, sólo se comunican con dispositivos IPv6.
• Dispositivos Dual Stack se comunican con dispositivos IPv4 o
IPv6.
IPv6
IPv4
IPv4
IPv4 / IPv6
IPv6
IPv6IPv4 / IPv6
IPv4 / IPv6
IPv4

40. Agenda
• El nuevo CCNA R&S
• IPv6
• Direccionamiento
• Asignación de direcciones
• Enrutamiento IPv6
• Mecanismos para la transición
• Bibliografía CCNA R&S disponible
• Preguntas

41. Bibliografía en inglés
Cisco Press
Wendell Odom
http://www.ciscopress.com
Sybex
Todd Lammle
http://www.lammle.com
http://www.sybex.com

42. Bibliografía en castellano
Apunte Rápido CCNA R&S v5.0
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532/
mailto: libros.networking@gmail.com
Apunte Rápido CCENT v5.0
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532/
mailto: libros.networking@gmail.com

43. Bibliografía en castellano
Principios de redes TCP/IP v5.1
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532/
Direccionamiento IP (IPv4/IPv6) v5.1
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532/

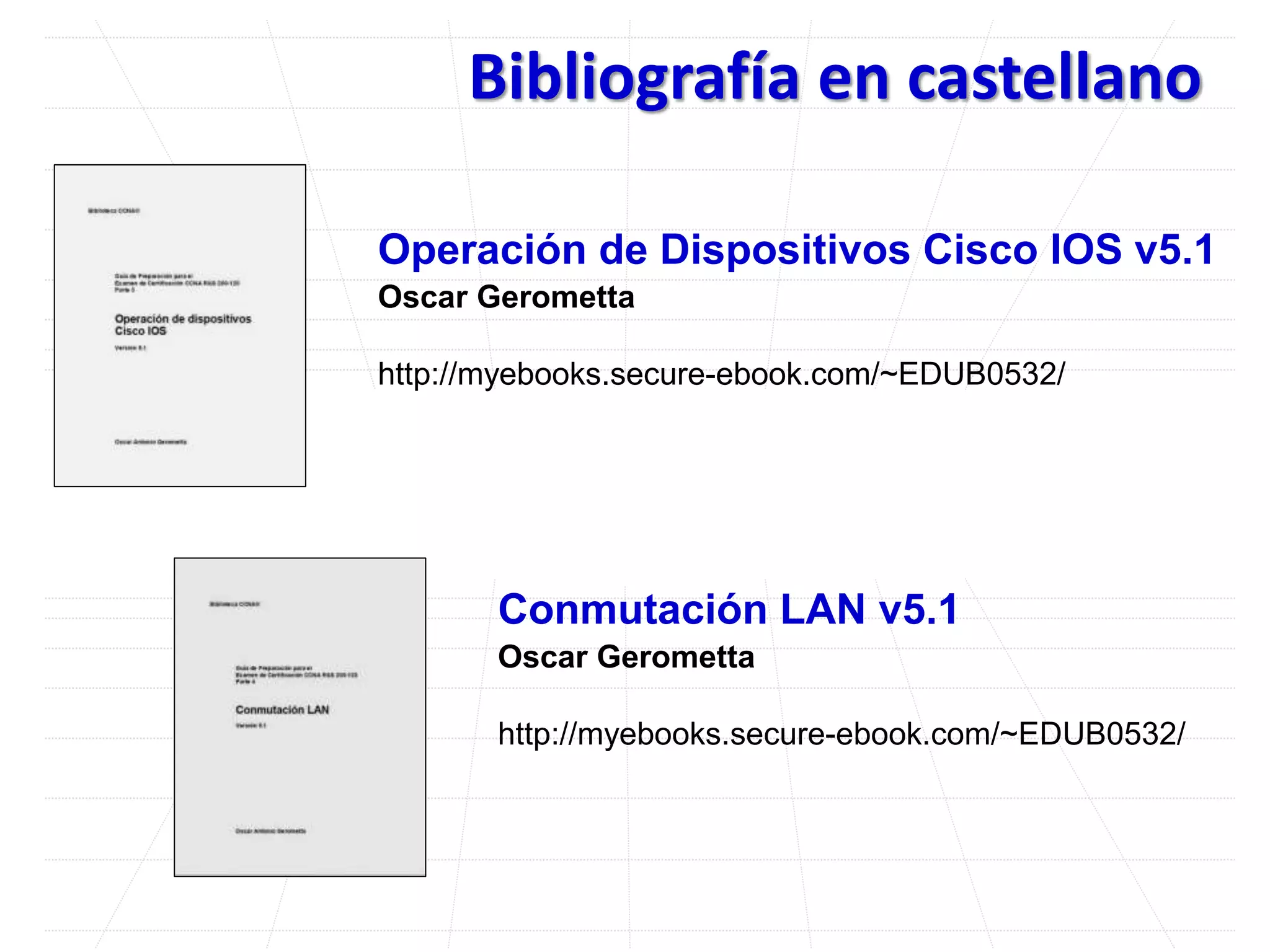

44. Bibliografía en castellano
Operación de Dispositivos Cisco IOS v5.1
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532/
Conmutación LAN v5.1
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532/

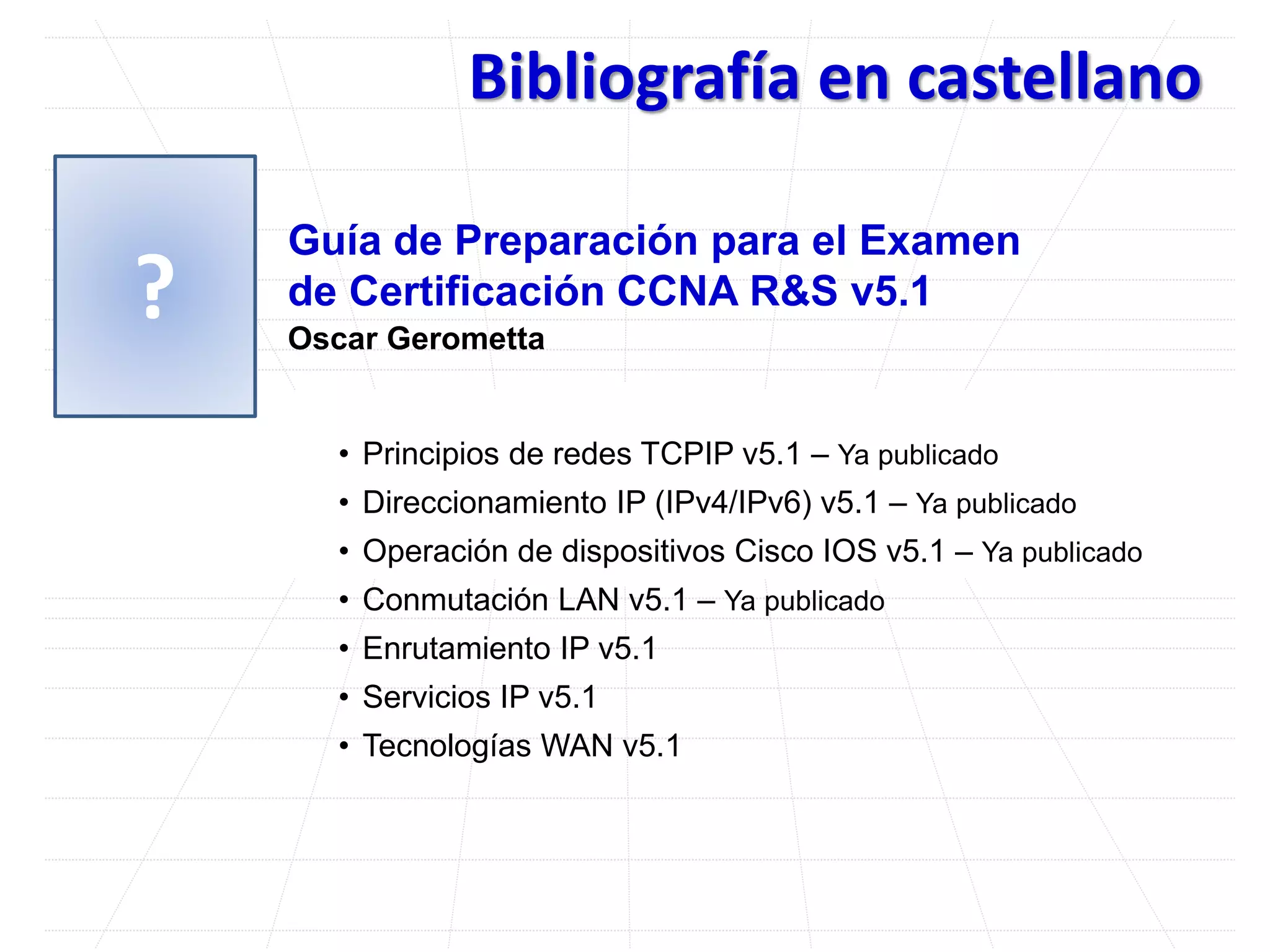

45. Bibliografía en castellano
Guía de Preparación para el Examen
de Certificación CCNA R&S v5.1
Oscar Gerometta
• Principios de redes TCPIP v5.1 – Ya publicado
• Direccionamiento IP (IPv4/IPv6) v5.1 – Ya publicado
• Operación de dispositivos Cisco IOS v5.1 – Ya publicado
• Conmutación LAN v5.1 – Ya publicado
• Enrutamiento IP v5.1
• Servicios IP v5.1
• Tecnologías WAN v5.1
?

46. Bibliografía en castellano
CCNA R&S en 30 días
Un programa día por día para preparar el examen CCNA Routing &
Switching 200-120
Oscar Gerometta
http://myebooks.secure-ebook.com/~EDUB0532
Este manual intenta volcar en un solo texto un plan de estudio en 30 días que
incluye:
• La totalidad de los temas de estudio que comprende el examen.
• Ejercicios prácticos mínimos necesarios .
• Las instancias de repaso necesarias durante la preparación.
Lo que propone es una ayuda para que quien ya tiene conocimientos y
entrenamiento pueda, dedicando durante 30 días tiempo al estudio
sistemático, estar en condiciones de rendir su examen de certificación.
?
