OSPF multiarea

Luis David Narváez
OSPF multiarea
Redes Inteligentes

2
© 2016 Cisco y/o sus filiales. Todos los derechos reservados. Información confidencial de Cisco.
 1 Funcionamiento de OSPF multiárea
• Explicar cómo funciona OSPF multiárea en la red de una pequeña o mediana
empresa.
• Explicar para qué se utiliza OSPF multiárea.
• Explique cómo usa los anuncios de estado de enlace OSPFv2 multiárea.
• Explique la forma en que OSPF establece adyacencias de vecinos.
 2 Implemente el protocolo OSPF multiárea
• Implementar OSPFv2 y OSPFv3 multiárea.
• Configure OSPFv2 y OSPFv3 multiárea en una red enrutada.
• Verifique el funcionamiento de OSPFv2 y OSPFv3 multiárea.
Capítulo: Secciones y objetivos

3
1. Funcionamiento de OSPF
multiarea

4
 Problemas en un área
única grande de OSPF:
• Tabla de routing extensa
• Base de datos de
estados de enlace
(LSDB)
• Cálculos de algoritmos
SPF habituales
 Para que OSPF sea más
eficaz y escalable, este
protocolo admite el
routing jerárquico
mediante áreas.
¿Por qué OSPF multiárea?
OSPF de área única

5
 OSPF de diversas áreas:
• El área grande de OSPF se divide en áreas más
pequeñas.
• Reduce la sobrecarga de memoria y
procesamiento.
• Requiere un diseño de red jerárquico.
• El área principal es el área troncal (área 0) y el
resto de las áreas deben estar conectadas a
esta.
 Ventajas de OSPF multiárea:
• Tablas de routing más pequeñas: se crean
menos entradas de tabla de routing, ya que las
direcciones de red pueden resumirse entre áreas.
• Menor sobrecarga de actualización de estado de
enlace.
• Menor frecuencia de cálculos de SPF.
OSPF multiarea

6

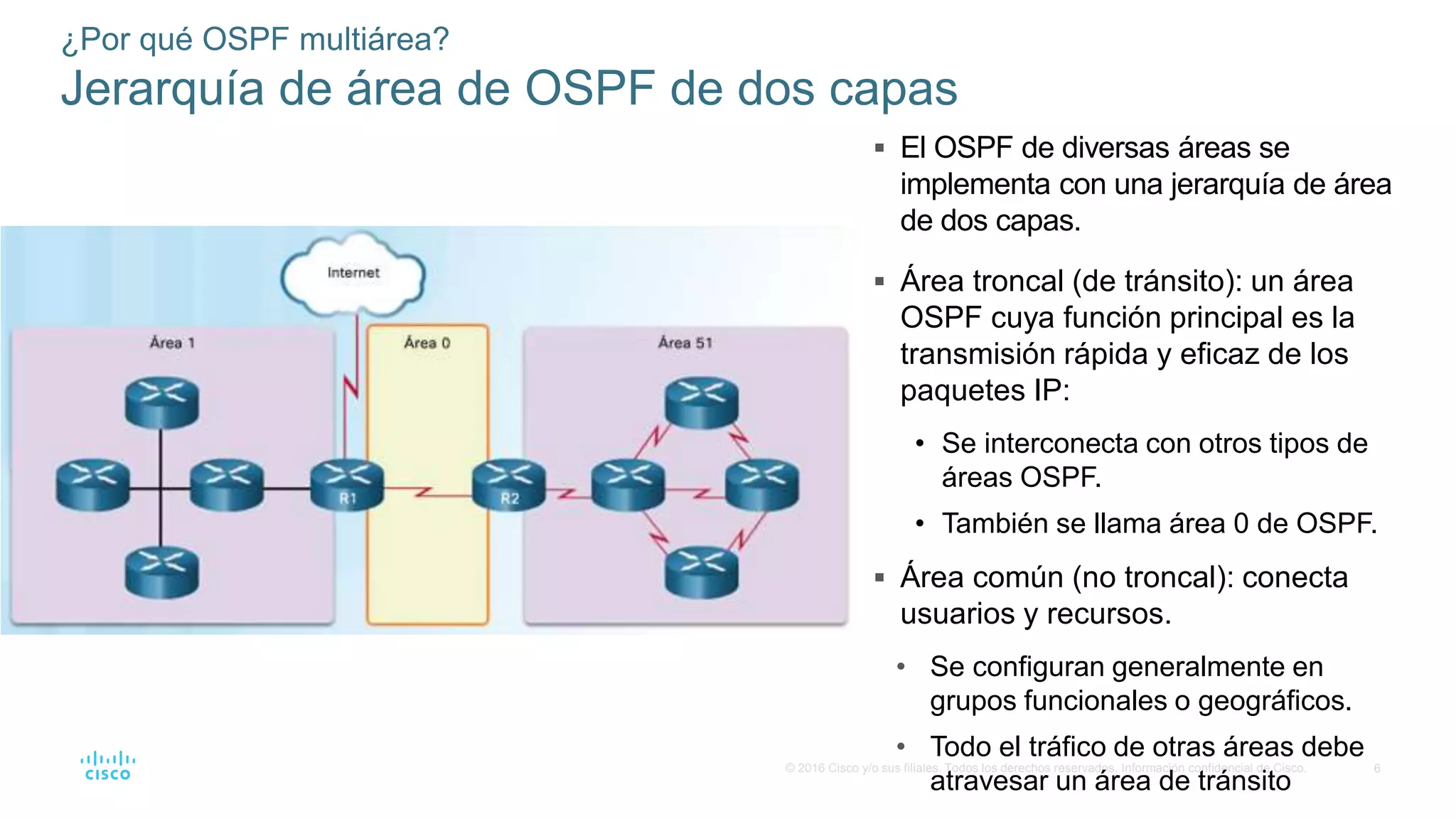

 El OSPF de diversas áreas se
implementa con una jerarquía de área
de dos capas.
 Área troncal (de tránsito): un área
OSPF cuya función principal es la
transmisión rápida y eficaz de los
paquetes IP:
• Se interconecta con otros tipos de
áreas OSPF.
• También se llama área 0 de OSPF.
 Área común (no troncal): conecta
usuarios y recursos.
• Se configuran generalmente en
grupos funcionales o geográficos.
• Todo el tráfico de otras áreas debe
atravesar un área de tránsito
Jerarquía de área de OSPF de dos capas

7
 Existen cuatro tipos diferentes de routers
de OSPF:
• Router interno: un router cuyas
interfaces están todas en la misma
área.
• Router de respaldo: un router que se
encuentra en el área troncal. El área
troncal se establece en el área 0.
• Router de frontera de área (ABR): un
router que tiene interfaces conectadas
a muchas áreas.
• Router de frontera de sistema
autónomo (ASBR): un router que tiene
al menos una interfaz conectada a una
red externa.
 Un router se puede clasificar como uno o
más tipos de router.
Tipos de routers de OSPF

8

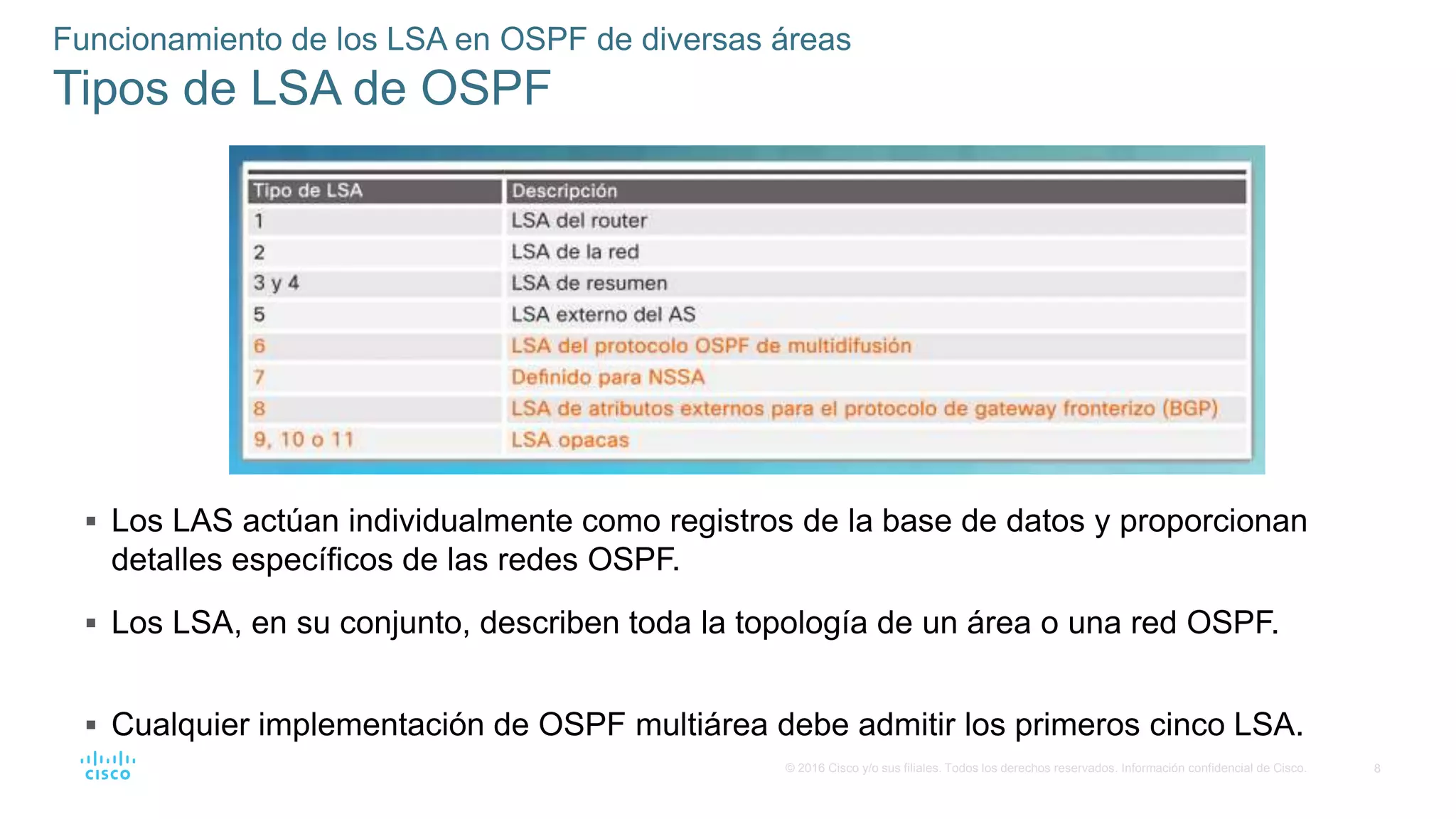

 Los LAS actúan individualmente como registros de la base de datos y proporcionan
detalles específicos de las redes OSPF.
 Los LSA, en su conjunto, describen toda la topología de un área o una red OSPF.
 Cualquier implementación de OSPF multiárea debe admitir los primeros cinco LSA.
Funcionamiento de los LSA en OSPF de diversas áreas
Tipos de LSA de OSPF

9
 Los routers anuncian sus enlaces
directamente conectados habilitados
para OSPF en un LSA de tipo 1.
 A las LSA de tipo 1 también se las
denomina "entradas de enlace de router".
 Las LSA de tipo 1 solo saturan el área
que los origina.
 Los ABR anuncian a otras áreas las
redes descubiertas a partir de los LSA de
tipo 1 como LSA de tipo 3.
 El ID de router que origina el área
identifica el ID de enlace de una LSA de
tipo 1.
Funcionamiento de los LSA en OSPF multiárea
LSA de OSPF de tipo 1

10
 Los LSA de tipo 2 tienen las siguientes
características:
• Solo se encuentran en redes multiacceso y
redes sin difusión multiacceso (NBMA).
• Contienen la ID del router y la dirección IP
del DR, además de la ID de router de todos
los demás routers en el segmento de
accesos múltiples.
• Brindan a otros routers información sobre
las redes multiacceso dentro de la misma
área.
• No se reenvían fuera del área.
• También se conocen como entradas de
enlace de red.
• La ID de estado de enlace es la ID del
router DR.

11
características:
• Los ABR los utilizan para anunciar redes de otras
áreas.
• El ABR crea un LSA de tipo 3 para cada una de
sus redes descubiertas por el protocolo OSPF.
• Los ABR inundan los LSA de tipo 3 de un área a
otras áreas.
• Para reducir el impacto de la saturación en una
implementación de OSPF grandes, se
recomienda la configuración de la sumarización
de ruta manual en el ABR.
• La ID de estado de enlace se establece en la
dirección de red.

12

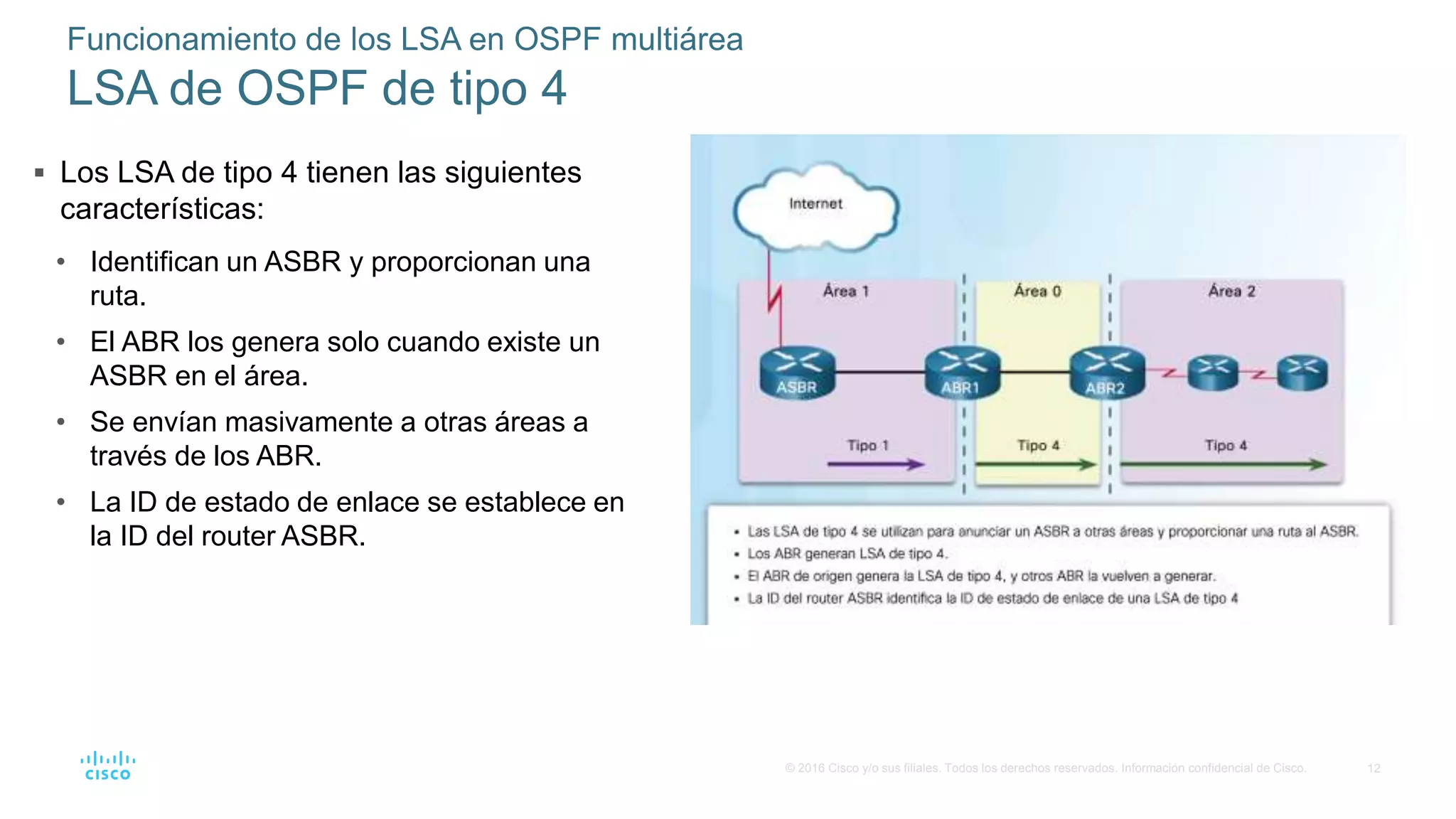

características:
• Identifican un ASBR y proporcionan una
ruta.
• El ABR los genera solo cuando existe un
ASBR en el área.
• Se envían masivamente a otras áreas a
través de los ABR.
• La ID de estado de enlace se establece en
la ID del router ASBR.

13
 Los LSA de tipo 5 tienen las
siguientes características:
• Anuncian rutas externas; también se
los denomina “entradas de LSA
externas”.
• Se originan en el ASBR y se envían
masivamente hacia todo el dominio
de routing.
• La ID de estado de enlace es el
número de red externa.

14

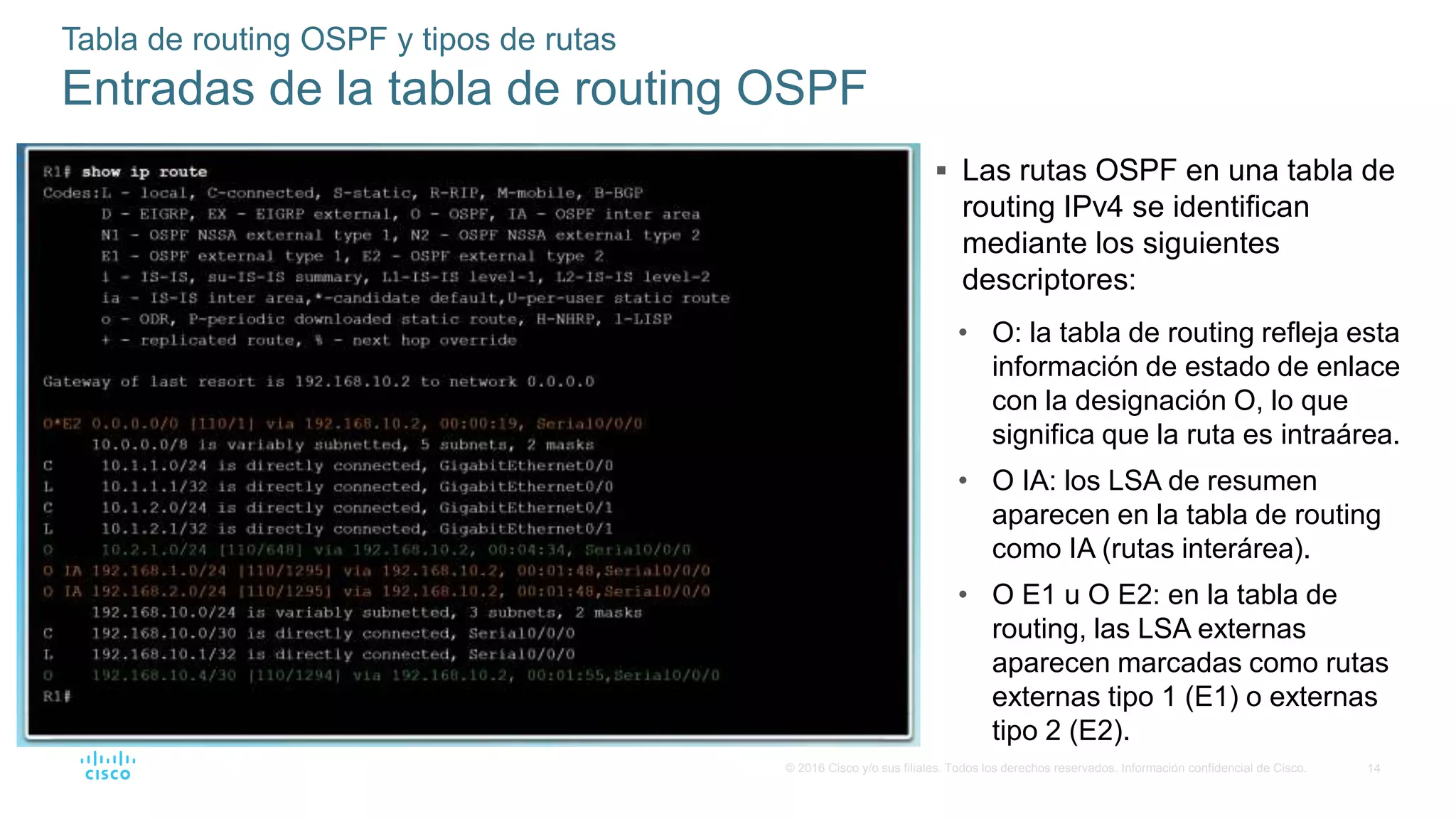

 Las rutas OSPF en una tabla de
routing IPv4 se identifican
mediante los siguientes
descriptores:
• O: la tabla de routing refleja esta
información de estado de enlace
con la designación O, lo que
significa que la ruta es intraárea.
• O IA: los LSA de resumen
aparecen en la tabla de routing
como IA (rutas interárea).
• O E1 u O E2: en la tabla de
routing, las LSA externas
aparecen marcadas como rutas
externas tipo 1 (E1) o externas
tipo 2 (E2).
Tabla de routing OSPF y tipos de rutas
Entradas de la tabla de routing OSPF

15
 El orden en el que se calculan las
mejores rutas es el siguiente:
• Todos los routers calculan el
mejor trayecto o trayectos hacia
destinos dentro de su área
(intraárea). Estos son el tipo 1 y el
tipo 2 de los LSA (O).
• Todo router calcula las mejores
rutas
o la ruta hacia otras áreas en la
interconexión de redes. LSA de
tipo 3 (O IA).
• Todos los routers calculan la
mejor
ruta o las rutas a los destinos del
sistema autónomo externo (tipo 5)
(O E1 u O E2).
Tabla de routing OSPF y tipos de rutas
Cálculo de rutas OSPF

16
2 Configuración de OSPF multiárea

17
 Hay 4 pasos para implementar el protocolo OSPF multiárea:
• Paso 1: Recopilar los requisitos y los parámetros de la red
• Paso 2: Definir los parámetros de OSPF
• ¿OSPF de área única y OSPF multiárea?
• Plan de asignación de direcciones IP
• Áreas de OSPF
• Topología de red
• Paso 3: Configurar la implementación de OSPF multiárea según los parámetros.
• Paso 4: Verificar la implementación de OSPF.
Configuración de OSPF multiárea
Verificación de OSPF multiarea

18
 No se requieren comandos especiales para
implementar OSPFv2 multiárea.
 Un router se convierte en ABR cuando tiene
dos instrucciones network en diferentes
áreas.
 El R1 es un ABR porque tiene interfaces en
el área 1 y una interfaz en el área 0.
Configuración de OSPFv2 multiarea

19
 No se requieren comandos especiales
para implementar OSPFv3 multiárea.
 Un router se convierte en ABR cuando
tiene dos interfaces en dos áreas
diferentes.
Configuración de OSPFv3 multiarea

20
 Comandos para verificar OSPFv2 multiárea
• show ip ospf neighbor
• show ip ospf
• show ip ospf interface
• Show ip protocols
• show ip ospf interface brief
• show ip route ospf
• show ip ospf database
Nota: Para obtener el comando equivalente de
OSPFv3, simplemente reemplace ipv6 por ip.
Verificación de OSPF multiárea
Verificación de OSPFv2 multiarea

21
 Utilice el comando show ip
protocols para verificar el estado
de OSPFv2.
• Enumera los protocolos de routing
configurados en el router, la cantidad
de áreas, la ID del router y las redes
incluidas en el protocolo de routing.
 Use el comando show ip ospf
interface brief para mostrar
información relacionada con
OSPFv2 para las interfaces
habilitadas para OSPFv2.
• Muestra la ID del proceso OSPFv2,
el área donde se encuentran las
interfaces y la interfaz de costo.
Verificación de los ajustes generales de OSPFv2 multiarea

22

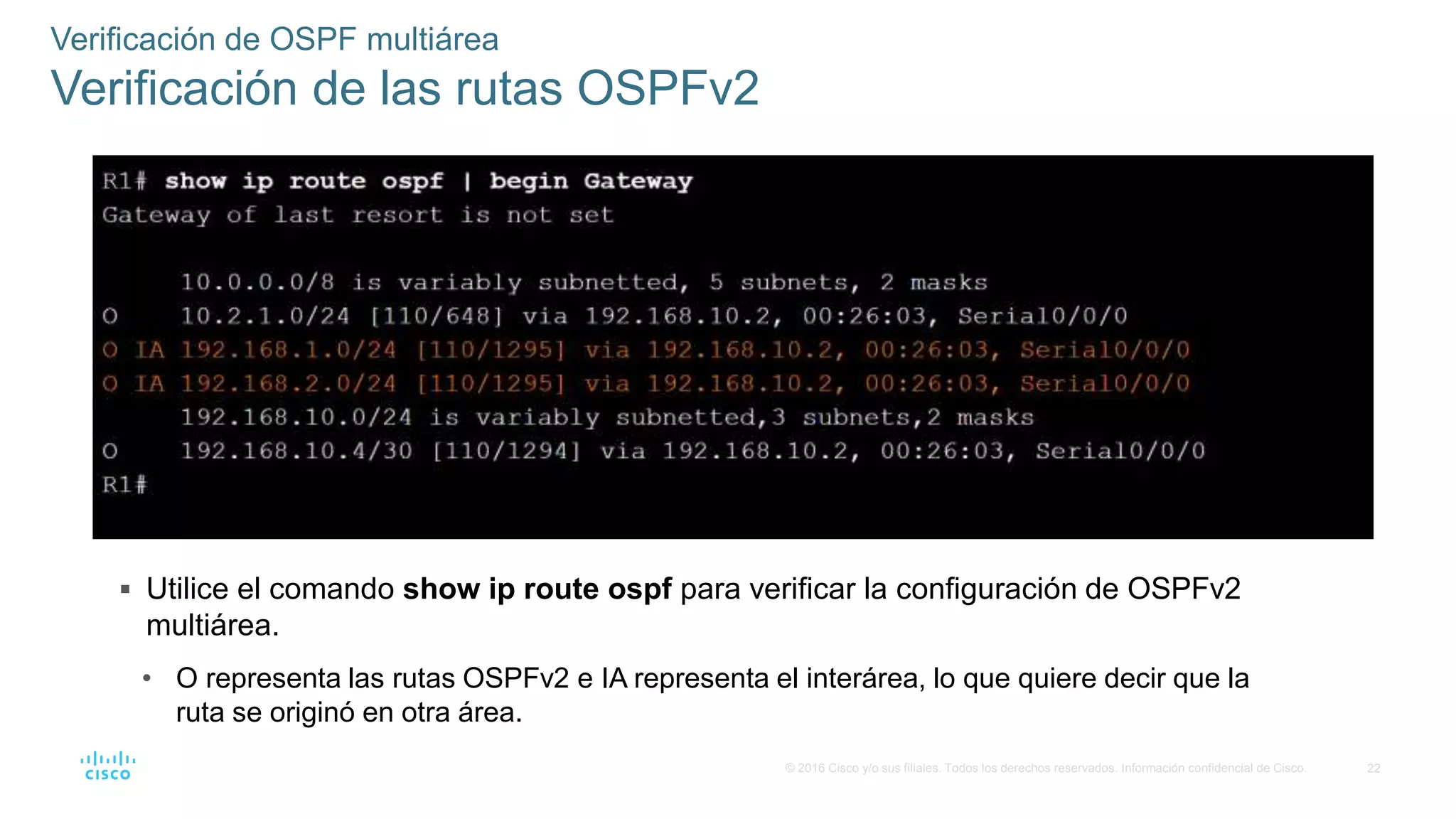

 Utilice el comando show ip route ospf para verificar la configuración de OSPFv2
multiárea.
• O representa las rutas OSPFv2 e IA representa el interárea, lo que quiere decir que la
ruta se originó en otra área.
Verificación de las rutas OSPFv2

23
 Use el comando
show ip ospf
database para
verificar el contenido
de la LSDB de
OSFPv2.
Verificación de la LSDB de OSPFv2 multiárea

24
 Utilice el comando show ipv6 protocols para verificar
OSPFv3.
 Utilice show ipv6 interface brief para verificar las
interfaces habilitadas para OSPFv3 y el área a la que
pertenecen.
 Use el comando show ipv6 route ospf para ver la tabla de
routing.
 Use show ipv6 ospf database para ver el contenido de la
LSDB.
Verificación de OSPFv3 multiarea

25
Packet Tracer: configuración de OSPFv2 multiarea

26

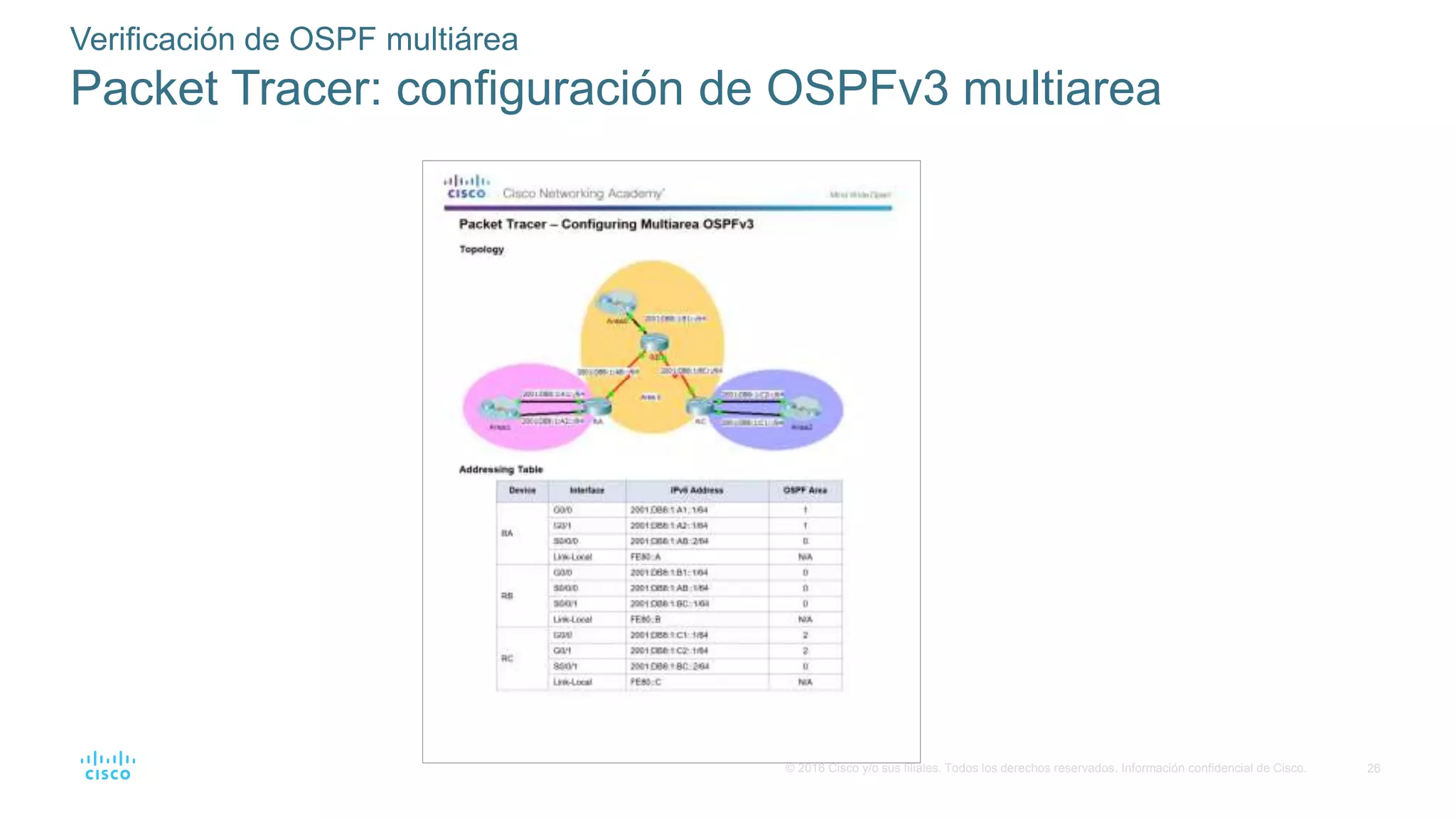

Packet Tracer: configuración de OSPFv3 multiarea

27
Reto Lab: configuración de OSPFv2 multiárea

28

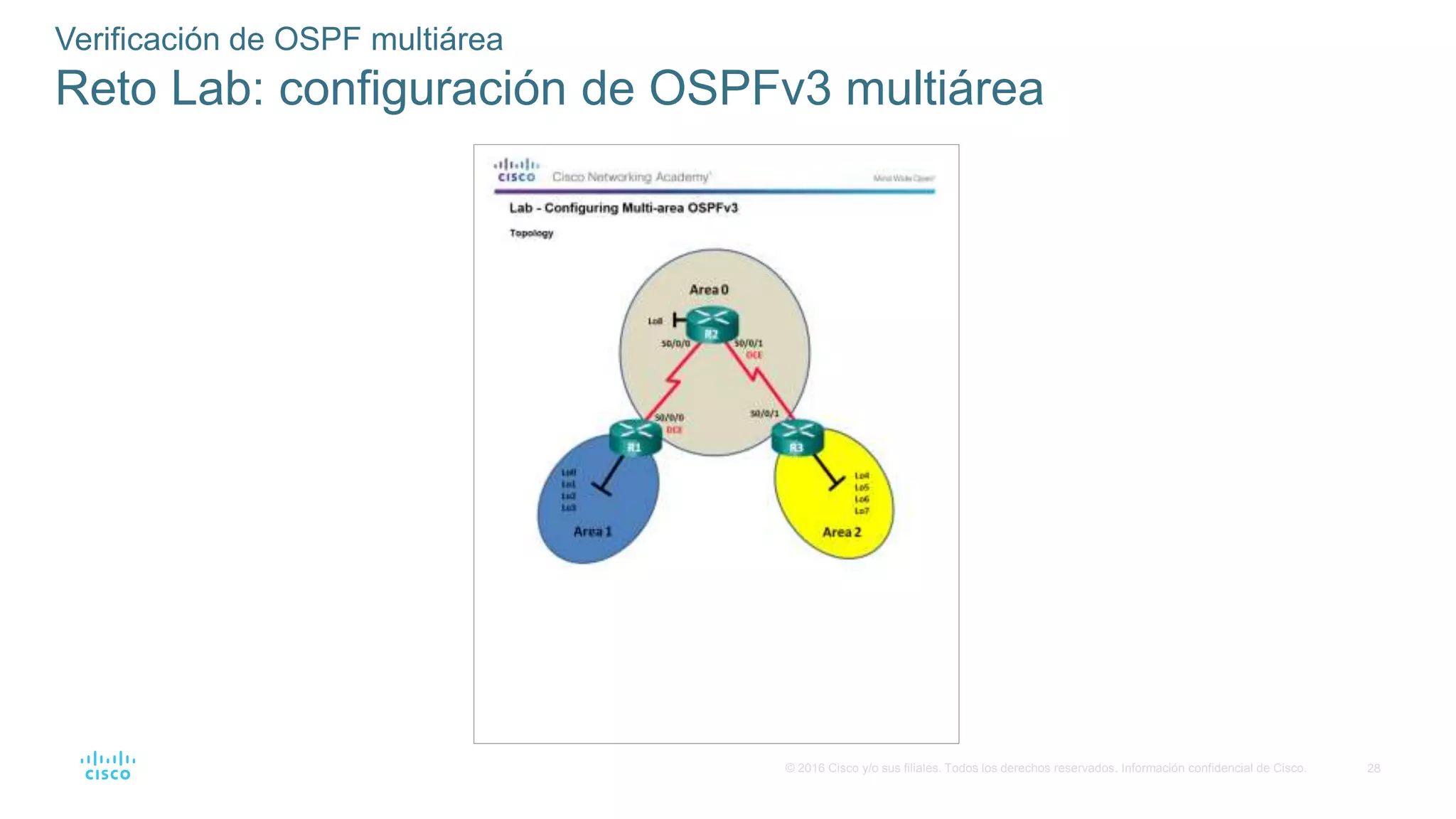

Reto Lab: configuración de OSPFv3 multiárea

29
3 Resumen del capítulo

30
 Explicar cómo funciona OSPF multiárea en la red de una pequeña o mediana
empresa.
 Implementar OSPFv2 y OSPFv3 multiárea.
Conclusión
Capítulo: OSPF multiárea
