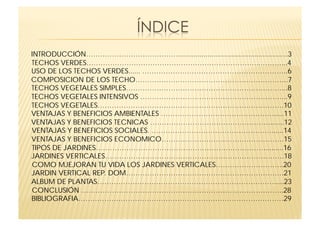

2. INTRODUCCIÓN…………………………………........................................................3
TECHOS VERDES………………………………………………………………..………...4
USO DE LOS TECHOS VERDES...... ……………………………………………………..6
COMPOSICION DE LOS TECHO………………………………………………………..7
TECHOS VEGETALES SIMPLES…………………………………………………………...8
TECHOS VEGETALES INTENSIVOS ……………………………………………………...9
TECHOS VEGETALES…………………………………………………………………….10
VENTAJAS Y BENEFICIOS AMBIENTALES ………………………………………….....11
VENTAJAS Y BENEFICIOS TECNICAS …………………………………………….......12
VENTAJAS Y BENEFICIOS SOCIALES. ……………………………………………......14
VENTAJAS Y BENEFICIOS ECONOMICO…………………………………………….15
TIPOS DE JARDINES……………………………………………………………….........16
JARDINES VERTICALES………………………………………………………………….18
COMO MJEJORAN TU VIDA LOS JARDINES VERTICALES………………………..20

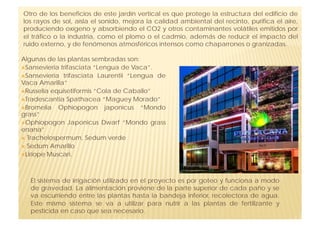

JARDIN VERTICAL REP. DOM………………………………………………………….21

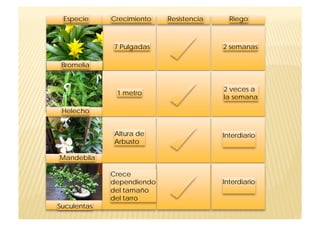

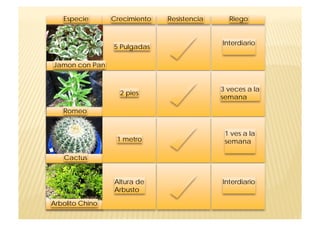

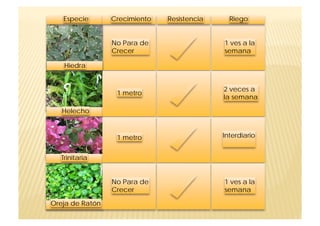

ALBUM DE PLANTAS………………………………………………………………….....23

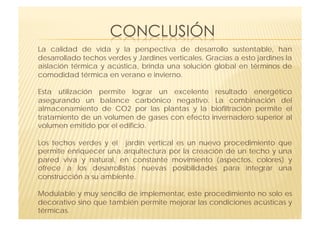

CONCLUSIÓN …………………………………………………………………………..28

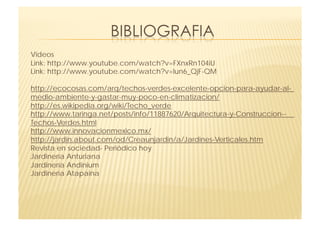

BIBLIOGRAFIA……………………………………………………………………………29

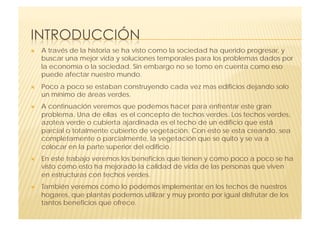

3. A través de la historia se ha visto como la sociedad ha querido progresar, y
buscar una mejor vida y soluciones temporales para los problemas dados por
la economía o la sociedad. Sin embargo no se tomo en cuenta como eso
puede afectar nuestro mundo.
Poco a poco se estaban construyendo cada vez mas edificios dejando solo
un mínimo de áreas verdes.
A continuación veremos que podemos hacer para enfrentar este gran
problema. Una de ellas es el concepto de techos verdes. Los techos verdes,
azotea verde o cubierta ajardinada es el techo de un edificio que está
parcial o totalmente cubierto de vegetación. Con esto se esta creando, sea
completamente o parcialmente, la vegetación que se quito y se va a
colocar en la parte superior del edificio.
En este trabajo veremos los beneficios que tienen y como poco a poco se ha
visto como esto ha mejorado la calidad de vida de las personas que viven
en estructuras con techos verdes.
También veremos como lo podemos implementar en los techos de nuestros
hogares, que plantas podemos utilizar y muy pronto por igual disfrutar de los
tantos beneficios que ofrece.

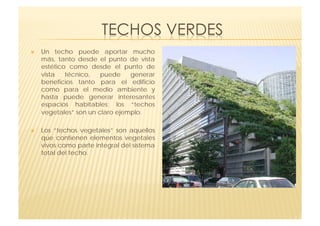

4. Un techo puede aportar mucho
más, tanto desde el punto de vista
estético como desde el punto de
vista técnico, puede generar
beneficios tanto para el edificio
como para el medio ambiente y
hasta puede generar interesantes
espacios habitables; los “techos
vegetales” son un claro ejemplo.
Los “techos vegetales” son aquellos
que contienen elementos vegetales
vivos como parte integral del sistema
total del techo.

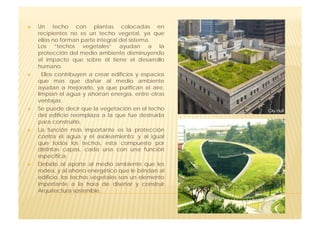

5. Un techo con plantas colocadas en
recipientes no es un techo vegetal, ya que
ellas no forman parte integral del sistema.
Los “techos vegetales” ayudan a la
protección del medio ambiente disminuyendo
el impacto que sobre él tiene el desarrollo
humano.
Ellos contribuyen a crear edificios y espacios
que mas que dañar al medio ambiente
ayudan a mejorarlo, ya que purifican el aire,
limpian el agua y ahorran energía, entre otras
ventajas.
Se puede decir que la vegetación en el techo
del edificio reemplaza a la que fue destruida
para construirlo.
La función más importante es la protección
contra el agua y el asoleamiento; y al igual
que todos los techos, esta compuesto por
distintas capas, cada una con una función
específica.
Debido al aporte al medio ambiente que les
rodea, y al ahorro energético que le brindan al
edificio, los techos vegetales son un elemento
importante a la hora de diseñar y construir
Arquitectura sostenible.

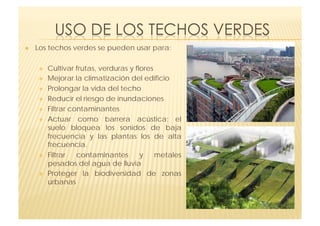

6. Los techos verdes se pueden usar para:
Cultivar frutas, verduras y flores
Mejorar la climatización del edificio
Prolongar la vida del techo
Reducir el riesgo de inundaciones
Filtrar contaminantes
Actuar como barrera acústica; el
suelo bloquea los sonidos de baja
frecuencia y las plantas los de alta
frecuencia.
Filtrar contaminantes y metales
pesados del agua de lluvia
Proteger la biodiversidad de zonas
urbanas
7. Su diseño e instalación son únicos para cada caso, y variara
dependiendo principalmente de la región, el clima, y el tipo de
edificio; y pueden variar desde una simple capa de cesped
hasta elaborados jardines.
Basicamente estas capas son las siguientes:
Soporte Estructural.
Barrera Cortavapor.
Aislación Térmica (opcional).
Membrana Impermeable.
Barrera contra Raices

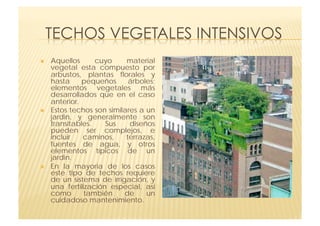

8. Aquellos cuyo material
vegetal esta compuesto por
arbustos, plantas florales y
hasta pequeños árboles;
elementos vegetales más
desarrollados que en el caso
anterior.
Estos techos son similares a un
jardin, y generalmente son
transitables. Sus diseños
pueden ser complejos, e
incluir caminos, terrazas,
fuentes de agua, y otros
elementos típicos de un
jardin.
En la mayoria de los casos
este tipo de techos requiere
de un sistema de irrigación, y
una fertilización especial, asi
como también de un
cuidadoso mantenimiento.
9. Aquellos que poseen un material
vegetal simple, como cesped,
musgo, flores de pradera, etc;
especies tolerantes a los climas
secos, y que necesitan muy poca
o ninguna irrigación, fertilización
o mantenimiento.
El tipo de vegetación adecuada
para este tipo de techos es
aquella que proviene de climas
secos o semi-secos.
El medio de crecimiento para
este tipo de techos es de poco
espesor, y varía entre cinco y
ocho centimetros, lo suficiente
para mantener este tipo de
vegetación.
En cuanto a las cargas
estructurales, el peso de estos
techos en estado de saturación
es bastante similar al de los

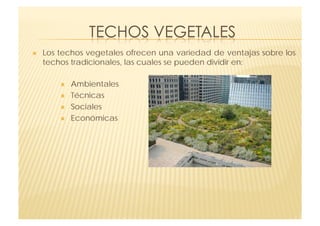

10. Los techos vegetales ofrecen una variedad de ventajas sobre los
techos tradicionales, las cuales se pueden dividir en:
Ambientales
Técnicas
Sociales
Económicas

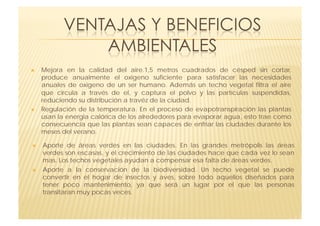

11. Mejora en la calidad del aire.1,5 metros cuadrados de césped sin cortar,
produce anualmente el oxigeno suficiente para satisfacer las necesidades
anuales de oxigeno de un ser humano. Además un techo vegetal filtra el aire
que circula a través de el, y captura el polvo y las partículas suspendidas,
reduciendo su distribución a travéz de la ciudad.
Regulación de la temperatura. En el proceso de evapotranspiración las plantas
usan la energia calórica de los alrededores para evaporar agua, esto trae como
consecuencia que las plantas sean capaces de enfriar las ciudades durante los
meses del verano.
Aporte de áreas verdes en las ciudades. En las grandes metrópolis las áreas
verdes son escasas, y el crecimiento de las ciudades hace que cada vez lo sean
mas. Los techos vegetales ayudan a compensar esa falta de áreas verdes.
Aporte a la conservación de la biodiversidad. Un techo vegetal se puede
convertir en el hogar de insectos y aves, sobre todo aquellos diseñados para
tener poco mantenimiento, ya que será un lugar por el que las personas
transitaran muy pocas veces.

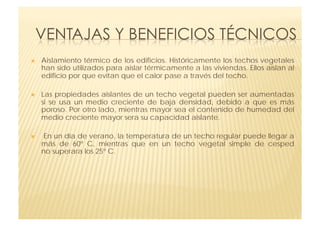

12. Aislamiento térmico de los edificios. Históricamente los techos vegetales
han sido utilizados para aislar térmicamente a las viviendas. Ellos aíslan al
edificio por que evitan que el calor pase a través del techo.
Las propiedades aislantes de un techo vegetal pueden ser aumentadas
si se usa un medio creciente de baja densidad, debido a que es más
poroso. Por otro lado, mientras mayor sea el contenido de humedad del
medio creciente mayor sera su capacidad aislante.
En un día de verano, la temperatura de un techo regular puede llegar a
más de 60º C, mientras que en un techo vegetal simple de cesped
no superara los 25º C.

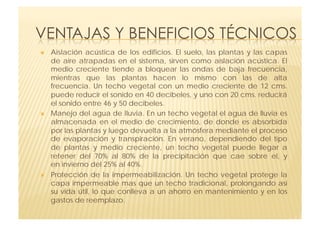

13. Aislación acústica de los edificios. El suelo, las plantas y las capas
de aire atrapadas en el sistema, sirven como aislación acústica. El
medio creciente tiende a bloquear las ondas de baja frecuencia,
mientras que las plantas hacen lo mismo con las de alta
frecuencia. Un techo vegetal con un medio creciente de 12 cms.
puede reducir el sonido en 40 decibeles, y uno con 20 cms. reducirá
el sonido entre 46 y 50 decibeles.
Manejo del agua de lluvia. En un techo vegetal el agua de lluvia es
almacenada en el medio de crecimiento, de donde es absorbida
por las plantas y luego devuelta a la atmósfera mediante el proceso
de evaporación y transpiración. En verano, dependiendo del tipo
de plantas y medio creciente, un techo vegetal puede llegar a
retener del 70% al 80% de la precipitación que cae sobre el, y
en invierno del 25% al 40%.
Protección de la impermeabilización. Un techo vegetal protege la
capa impermeable mas que un techo tradicional, prolongando así
su vida útil, lo que conlleva a un ahorro en mantenimiento y en los
gastos de reemplazo.
14. Ventajas relativas a la salud. Estudios psicológicos han demostrado el
efecto restaurador que tiene una vista natural, ya que atrapa la
atención de aquellos que la están viendo, alejándolos de sus problemas
y preocupaciones; lo cual se traduce en un aporte a la salud.
Otros estudios han demostrado que las actividades recreativas en
ambientes naturales, como parques y jardines, ayudan a la gente a
enfrentar el stress, y promueven actividades relajantes.
Satisfacen las necesidades estéticas de las personas que miran hacia
abajo en los edificios adyacentes.
Producción local de comida.
Los techos vegetales se pueden convertir en una interesante
oportunidad para la agricultura urbana, con todos los beneficios que
esto conlleva.

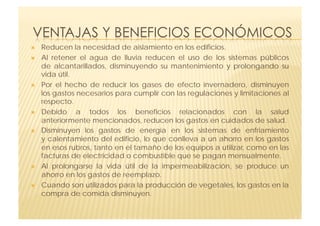

15. Reducen la necesidad de aislamiento en los edificios.
Al retener el agua de lluvia reducen el uso de los sistemas públicos
de alcantarillados, disminuyendo su mantenimiento y prolongando su
vida útil.
Por el hecho de reducir los gases de efecto invernadero, disminuyen
los gastos necesarios para cumplir con las regulaciones y limitaciones al
respecto.
Debido a todos los beneficios relacionados con la salud
anteriormente mencionados, reducen los gastos en cuidados de salud.
Disminuyen los gastos de energía en los sistemas de enfriamiento
y calentamiento del edificio, lo que conlleva a un ahorro en los gastos
en esos rubros, tanto en el tamaño de los equipos a utilizar, como en las
facturas de electricidad o combustible que se pagan mensualmente.
Al prolongarse la vida útil de la impermeabilización, se produce un
ahorro en los gastos de reemplazo.
Cuando son utilizados para la producción de vegetales, los gastos en la
compra de comida disminuyen.

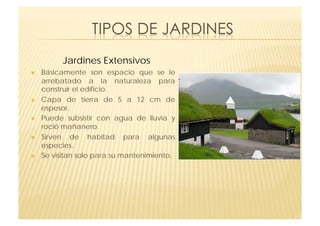

16. Jardines Extensivos
Básicamente son espacio que se le
arrebatado a la naturaleza para
construir el edificio.
Capa de tierra de 5 a 12 cm de
espesor.
Puede subsistir con agua de lluvia y
roció mañanero.
Sirven de habitad para algunas
especies.
Se visitan solo para su mantenimiento.

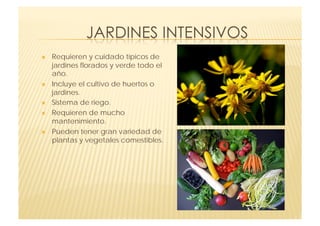

17. Requieren y cuidado típicos de
jardines florados y verde todo el
año.
Incluye el cultivo de huertos o
jardines.
Sistema de riego.
Requieren de mucho
mantenimiento.
Pueden tener gran variedad de
plantas y vegetales comestibles.

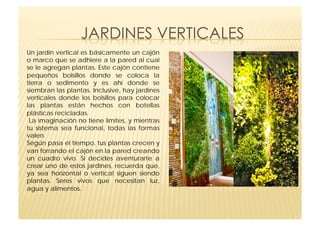

18. Un jardín vertical es básicamente un cajón
o marco que se adhiere a la pared al cual
se le agregan plantas. Este cajón contiene
pequeños bolsillos donde se coloca la
tierra o sedimento y es ahí donde se
siembran las plantas. Inclusive, hay jardines
verticales donde los bolsillos para colocar
las plantas están hechos con botellas
plásticas recicladas.
La imaginación no tiene límites, y mientras
tu sistema sea funcional, todas las formas
valen.
Según pasa el tiempo, tus plantas crecen y
van forrando el cajón en la pared creando
un cuadro vivo. Si decides aventurarte a
crear uno de estos jardines, recuerda que,
ya sea horizontal o vertical siguen siendo
plantas. Seres vivos que necesitan luz,
agua y alimentos.

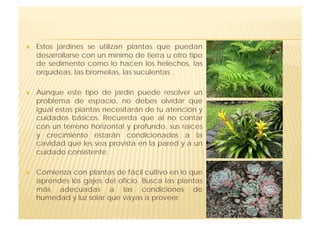

19. Estos jardines se utilizan plantas que puedan
desarrollarse con un mínimo de tierra u otro tipo
de sedimento como lo hacen los helechos, las
orquídeas, las bromelias, las suculentas .
Aunque este tipo de jardín puede resolver un
problema de espacio, no debes olvidar que
igual estas plantas necesitarán de tu atención y
cuidados básicos. Recuerda que al no contar
con un terreno horizontal y profundo, sus raíces
y crecimiento estarán condicionados a la
cavidad que les sea provista en la pared y a un
cuidado consistente.
Comienza con plantas de fácil cultivo en lo que
aprendes los gajes del oficio. Busca las plantas
más adecuadas a las condiciones de
humedad y luz solar que vayas a proveer.

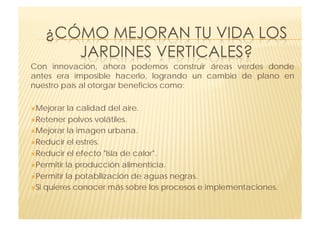

20. Con innovación, ahora podemos construir áreas verdes donde
antes era imposible hacerlo, logrando un cambio de plano en
nuestro país al otorgar beneficios como:
Mejorar la calidad del aire.
Retener polvos volátiles.
Mejorar la imagen urbana.
Reducir el estrés.
Reducir el efecto "Isla de calor".
Permitir la producción alimenticia.
Permitir la potabilización de aguas negras.
Si quieres conocer más sobre los procesos e implementaciones.

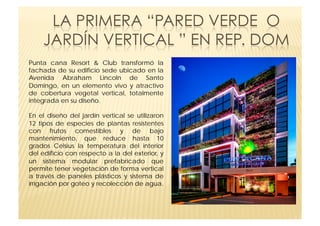

21. Punta cana Resort & Club transformó la
fachada de su edificio sede ubicado en la
Avenida Abraham Lincoln de Santo
Domingo, en un elemento vivo y atractivo
de cobertura vegetal vertical, totalmente
integrada en su diseño.
En el diseño del jardín vertical se utilizaron
12 tipos de especies de plantas resistentes
con frutos comestibles y de bajo
mantenimiento, que reduce hasta 10
grados Celsius la temperatura del interior
del edificio con respecto a la del exterior, y
un sistema modular prefabricado que
permite tener vegetación de forma vertical
a través de paneles plásticos y sistema de
irrigación por goteo y recolección de agua.
22. Otro de los beneficios de este jardín vertical es que protege la estructura del edificio de
los rayos de sol, aísla el sonido, mejora la calidad ambiental del recinto, purifica el aire,
produciendo oxígeno y absorbiendo el CO2 y otros contaminantes volátiles emitidos por
el tráfico o la industria, como el plomo o el cadmio, además de reducir el impacto del
ruido externo, y de fenómenos atmosféricos intensos como chaparrones o granizadas.
Algunas de las plantas sembradas son:
Sansevieria trifasciata “Lengua de Vaca”.
Sansevieria trifasciata Laurentii “Lengua de
Vaca Amarilla”
Russelia equisetiformis “Cola de Caballo”
Tradescantia Spathacea “Maguey Morado”
Bromelia Ophiopogon japonicus “Mondo
grass”
Ophiopogon Japonicus Dwarf “Mondo grass
enana”
Trachelospermum, Sedum verde
Sedum Amarillo
Liriope Muscari.
El sistema de irrigación utilizado en el proyecto es por goteo y funciona a modo
de gravedad. La alimentación proviene de la parte superior de cada paño y se
va escurriendo entre las plantas hasta la bandeja inferior, recolectora de agua.
Este mismo sistema se va a utilizar para nutrir a las plantas de fertilizante y
pesticida en caso que sea necesario.
23.
24. Especie Crecimiento Resistencia Riego
No Para de 1 ves a la
Crecer semana
Hiedra
2 veces a
1 metro
la semana
Helecho
1 metro Interdiario
Trinitaria
No Para de 1 ves a la
Crecer semana
Oreja de Ratón
25. Especie Crecimiento Resistencia Riego
Interdiario
5 Pulgadas
Jamon con Pan
3 veces a la
2 pies
semana
Romeo
1 ves a la
1 metro semana
Cactus
Altura de Interdiario
Arbusto
Arbolito Chino
26.
27. Especie Crecimiento Resistencia Riego
7 Pulgadas 2 semanas
Bromelia
2 veces a
1 metro
la semana
Helecho
Altura de Interdiario
Arbusto
Mandebila
Crece
dependiendo Interdiario
del tamaño
del tarro
Suculentas
28. La calidad de vida y la perspectiva de desarrollo sustentable, han
desarrollado techos verdes y Jardines verticales. Gracias a esto jardines la
aislación térmica y acústica, brinda una solución global en términos de
comodidad térmica en verano e invierno.
Esta utilización permite lograr un excelente resultado energético
asegurando un balance carbónico negativo. La combinación del
almacenamiento de CO2 por las plantas y la biofiltración permite el
tratamiento de un volumen de gases con efecto invernadero superior al
volumen emitido por el edificio.
Los techos verdes y el jardín vertical es un nuevo procedimiento que
permite enriquecer una arquitectura por la creación de un techo y una
pared viva y natural, en constante movimiento (aspectos, colores) y
ofrece a los desarrollistas nuevas posibilidades para integrar una
construcción a su ambiente.
Modulable y muy sencillo de implementar, este procedimiento no solo es
decorativo sino que también permite mejorar las condiciones acústicas y
térmicas.
