Este documento resume las características y ventajas de diferentes familias lógicas como CMOS, TTL, ECL y MOS. CMOS se utiliza en circuitos integrados y tiene bajo consumo de energía. TTL es una tecnología de construcción de circuitos digitales con buena flexibilidad lógica. ECL es la familia lógica más rápida disponible pero requiere circuitos de adaptación. MOS se basa en transistores de efecto de campo y tiene alta densidad de integración.

1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
Maracaibo Edo. Zulia
IUP “Santiago Mariño
Familias Lógicas
Nombre: Juan Campos
C.I.:18,517,547
Maracaibo, Mayo 2016.

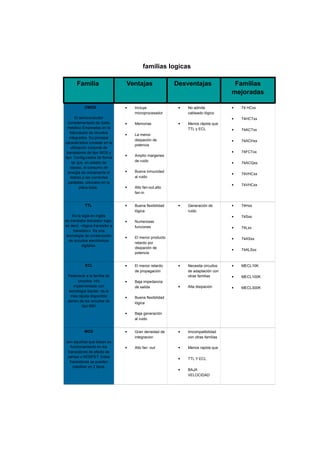

2. familias logicas
Familia Ventajas Desventajas Familias
mejoradas
CMOS
El semiconductor
complementario de óxido
metálico Empleadas en la
fabricación de circuitos
integrados. Su principal
característica consiste en la
utilización conjunta de
transistores de tipo MOS y
tipo Configurados de forma
tal que, en estado de
reposo, el consumo de
energía es únicamente el
debido a las corrientes
parásitas, colocado en la
placa base.
 Incluye
microprocesador
 Memorias
 La menor
disipación de
potencia
 Amplio margenes
de ruido
 Buena inmunidad
al ruido
 Alto fan-out,alto
fan-in
 No admite
cableado lógico
 Menos rápida que
TTL y ECL
 74 HCxx
 74HCTxx
 74ACTxx
 74ACHxx
 74FCTxx
 74ACQxx
 74VHCxx
 74VHCxx
TTL
Es la sigla en inglés
de transistor-transistor logic,
es decir, «lógica transistor a
transistor». Es una
tecnología de construcción
de circuitos electrónicos
digitales.
 Buena flexibilidad
lógica
 Numerosas
funciones
 El menor producto
retardo por
disipación de
potencia
 Generación de
ruido
 74Hxx
 74Sxx
 74Lxx
 74ASxx
 74ALSxx
ECL
Pertenece a la familia de
circuitos MSI
implementada con
tecnología bipolar; es la
más rápida disponible
dentro de los circuitos de
tipo MSI
 El menor retardo
de propagación
 Baja impedancia
de salida
 Buena flexibilidad
lógica
 Baja generación
al ruido
 Necesita circuitos
de adaptación con
otras familias
 Alta disipación
 MECL10K
 MECL100K
 MECL300K
MOS
son aquellas que basan su
funcionamiento en los
transistores de efecto de
campo o MOSFET. Estos
transistores se pueden
clasificar en 2 tipos,
 Gran densidad de
integracion
 Alto fan -out
 Imcompatibilidad
con otras familias
 Menos rapida que
 TTL Y ECL
 BAJA
VELOCIDAD
