Este documento describe diferentes familias lógicas de circuitos digitales, incluyendo sus ventajas y desventajas. Explica que una familia lógica es un conjunto de circuitos integrados que implementan operaciones lógicas compartiendo características de fabricación. Luego discute familias como TTL, ECL, MOS, CMOS y sus características en términos de velocidad, consumo de potencia, confiabilidad y ruido. Finalmente, proporciona detalles adicionales sobre las tecnologías TTL, CMOS

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
I.U.P “SANTIAGO MARIÑO”
ESCUELA DE INGENIERIA DE SISTEMAS
MATURÍN ESTADO MONAGAS
BACHILLER:
DÍAZ YUNIOR 23.895.594
ASESORA:
MARIANGELA POLLONAIS
FAMILIAS
LOGICAS
PU SI M

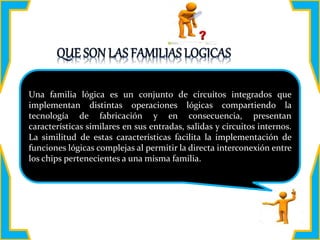

2. Una familia lógica es un conjunto de circuitos integrados que
implementan distintas operaciones lógicas compartiendo la
tecnología de fabricación y en consecuencia, presentan
características similares en sus entradas, salidas y circuitos internos.
La similitud de estas características facilita la implementación de
funciones lógicas complejas al permitir la directa interconexión entre
los chips pertenecientes a una misma familia.

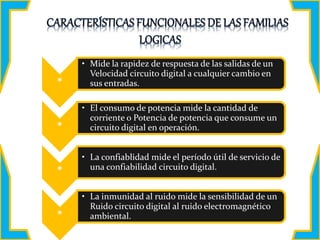

3. *
• Mide la rapidez de respuesta de las salidas de un
Velocidad circuito digital a cualquier cambio en
sus entradas.
*
• El consumo de potencia mide la cantidad de
corriente o Potencia de potencia que consume un
circuito digital en operación.
*
• La confiablidad mide el período útil de servicio de
una confiabilidad circuito digital.
*
• La inmunidad al ruido mide la sensibilidad de un
Ruido circuito digital al ruido electromagnético
ambiental.

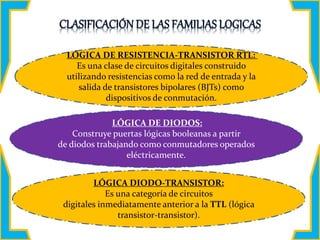

4. LÓGICA DE DIODOS:
Construye puertas lógicas booleanas a partir
de diodos trabajando como conmutadores operados
eléctricamente.
LÓGICA DIODO-TRANSISTOR:
Es una categoría de circuitos
digitales inmediatamente anterior a la TTL (lógica
transistor-transistor).
LÓGICA DE RESISTENCIA-TRANSISTOR RTL:
Es una clase de circuitos digitales construido
utilizando resistencias como la red de entrada y la
salida de transistores bipolares (BJTs) como
dispositivos de conmutación.

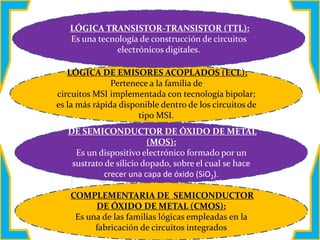

5. LÓGICA DE EMISORES ACOPLADOS (ECL):
Pertenece a la familia de
circuitos MSI implementada con tecnología bipolar;
es la más rápida disponible dentro de los circuitos de
tipo MSI.
DE SEMICONDUCTOR DE ÓXIDO DE METAL
(MOS):
Es un dispositivo electrónico formado por un
sustrato de silicio dopado, sobre el cual se hace
crecer una capa de óxido (SiO2).
COMPLEMENTARIA DE SEMICONDUCTOR
DE ÓXIDO DE METAL (CMOS):
Es una de las familias lógicas empleadas en la
fabricación de circuitos integrados
LÓGICA TRANSISTOR-TRANSISTOR (TTL):
Es una tecnología de construcción de circuitos
electrónicos digitales.

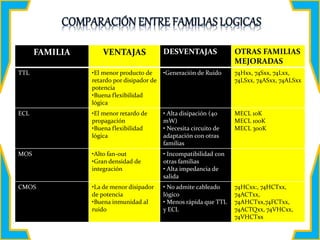

6. PROPOSITO DEL DISEÑO Y CONTROL DE FORMAS
FAMILIA VENTAJAS DESVENTAJAS OTRAS FAMILIAS
MEJORADAS
TTL •El menor producto de
retardo por disipador de
potencia
•Buena flexibilidad
lógica
•Generación de Ruido 74Hxx, 74Sxx, 74Lxx,
74LSxx, 74ASxx, 74ALSxx
ECL •El menor retardo de
propagación
•Buena flexibilidad
lógica
• Alta disipación (40
mW)
• Necesita circuito de
adaptación con otras
familias
MECL 10K
MECL 100K
MECL 300K
MOS •Alto fan-out
•Gran densidad de
integración
• Incompatibilidad con
otras familias
• Alta impedancia de
salida
CMOS •La de menor disipador
de potencia
•Buena inmunidad al
ruido
• No admite cableado
lógico
• Menos rápida que TTL
y ECL
74HCxx:, 74HCTxx,
74ACTxx,
74AHCTxx,74FCTxx,
74ACTQxx, 74VHCxx,
74VHCTxx

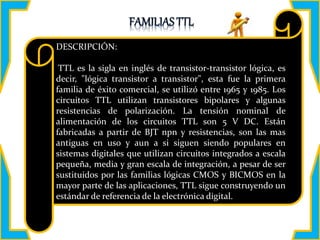

7. DESCRIPCIÓN:
TTL es la sigla en inglés de transistor-transistor lógica, es
decir, "lógica transistor a transistor", esta fue la primera
familia de éxito comercial, se utilizó entre 1965 y 1985. Los
circuitos TTL utilizan transistores bipolares y algunas
resistencias de polarización. La tensión nominal de
alimentación de los circuitos TTL son 5 V DC. Están
fabricadas a partir de BJT npn y resistencias, son las mas
antiguas en uso y aun a si siguen siendo populares en
sistemas digitales que utilizan circuitos integrados a escala
pequeña, media y gran escala de integración, a pesar de ser
sustituidos por las familias lógicas CMOS y BICMOS en la
mayor parte de las aplicaciones, TTL sigue construyendo un
estándar de referencia de la electrónica digital.

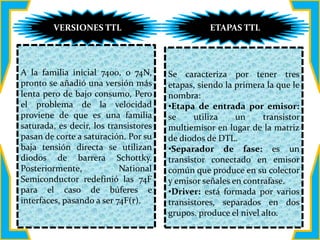

8. A la familia inicial 7400, o 74N,
pronto se añadió una versión más
lenta pero de bajo consumo, Pero
el problema de la velocidad
proviene de que es una familia
saturada, es decir, los transistores
pasan de corte a saturación. Por su
baja tensión directa se utilizan
diodos de barrera Schottky.
Posteriormente, National
Semiconductor redefinió las 74F
para el caso de búferes e
interfaces, pasando a ser 74F(r).
Se caracteriza por tener tres
etapas, siendo la primera la que le
nombra:
•Etapa de entrada por emisor:
se utiliza un transistor
multiemisor en lugar de la matriz
de diodos de DTL.
•Separador de fase: es un
transistor conectado en emisor
común que produce en su colector
y emisor señales en contrafase.
•Driver: está formada por varios
transistores, separados en dos
grupos. produce el nivel alto.
VERSIONES TTL ETAPAS TTL

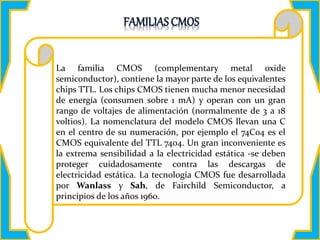

9. DESCRIPCIÓN:
La familia CMOS (complementary metal oxide
semiconductor), contiene la mayor parte de los equivalentes
chips TTL. Los chips CMOS tienen mucha menor necesidad
de energía (consumen sobre 1 mA) y operan con un gran
rango de voltajes de alimentación (normalmente de 3 a 18
voltios). La nomenclatura del modelo CMOS llevan una C
en el centro de su numeración, por ejemplo el 74C04 es el
CMOS equivalente del TTL 7404. Un gran inconveniente es
la extrema sensibilidad a la electricidad estática -se deben
proteger cuidadosamente contra las descargas de
electricidad estática. La tecnología CMOS fue desarrollada
por Wanlass y Sah, de Fairchild Semiconductor, a
principios de los años 1960.

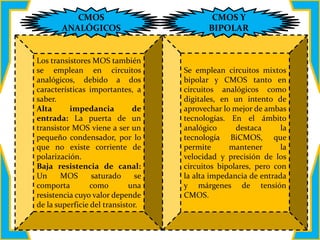

10. Los transistores MOS también
se emplean en circuitos
analógicos, debido a dos
características importantes, a
saber.
Alta impedancia de
entrada: La puerta de un
transistor MOS viene a ser un
pequeño condensador, por lo
que no existe corriente de
polarización.
Baja resistencia de canal:
Un MOS saturado se
comporta como una
resistencia cuyo valor depende
de la superficie del transistor.
Se emplean circuitos mixtos
bipolar y CMOS tanto en
circuitos analógicos como
digitales, en un intento de
aprovechar lo mejor de ambas
tecnologías. En el ámbito
analógico destaca la
tecnología BiCMOS, que
permite mantener la
velocidad y precisión de los
circuitos bipolares, pero con
la alta impedancia de entrada
y márgenes de tensión
CMOS.
CMOS
ANALÓGICOS
CMOS Y
BIPOLAR

11. FIN DE LA
PRESENTACIÓN!
G R A C I A S
ELECTRONICA DIGITAL
