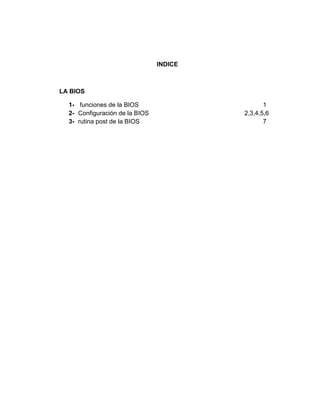

3. INDICE
LA BIOS
1- funciones de la BIOS 1
2- Configuración de la BIOS 2,3,4,5,6
3- rutina post de la BIOS 7

4. LA BIOS
Es un tipo de firmware que localiza y prepara los componentes electrónicos o
periféricos de una máquina, para comunicarlos con algún sistema operativo
que la gobernará. Para ello la máquina cargará ese sencillo programa en la
memoria RAM central del aparato. El programa está instalado en un circuito
integrado de la placa base y realizará el control POST de la misma en el
tiempo de arranque o encendido, proporcionando funcionalidades básicas:
chequeo de la memoria principal y secundaria, comunicación con el usuario
vía monitor o teclado y enlace mediante los procesos de arranque o booting
con el núcleo del sistema operativo que gobernará el sistema.
FUNCIONES DE LA BIOS
Entre una cosa y otra es cuando la BIOS hace su trabajo. Un PC tiene dos
partes fundamentales: el hardware (placa, procesador, RAM, discos, etc.) y el
software (Windows, Word, Explorer, etc.).
Cuando el PC arranca, el hardware y el software están separados. Ninguno
de los dos "es consciente" de que el otro existe. Tampoco Windows, porque
está instalado en un disco duro
Tiene que haber algo que le diga al hardware dónde buscar el sistema
operativo. O para empezar, hacerle saber al resto del hardware que hay un
disco duro. De eso se encarga la BIOS.
Su ventaja es ser una especie de sistema operativo básico integrado en el
propio hardware, como un chip de la placa base.
CONFIGURACION DE LA BIOS
- comprobar que el sistema operativo funcione correctamente.
Una vez hemos comprobado que nuestro sistema funciona correctamente,
pasamos a la fase en la que intentaremos que, además de funcionar,
funcione todo al máximo de sus posibilidades mediante la configuración más
eficaz que la BIOS permita. Es aquí donde empieza la Guía de configuración
de la BIOS mediante la cual sabremos no sólo en qué afecta cada apartado

5. de esa pantallita azul que tanto respeto nos da, sino que además
aprenderemos a configurarla de la forma que nosotros deseemos.
- STANDARD CMOS SETUP
En este apartado se configura:
Fecha y la hora.
Se debe tratar de mantener la fecha y la hora con la mayor exactitud
posible; Nos ayudará a detectar
si la pila está gastada, y os facilitará la búsqueda de archivos por
fecha.
Dispositivos de almacenamiento directamente soportados por la BIOS (no
sirve para los SCSI):
+ (E) IDE
+ ATAPI
+ Unidades de disco extraíble.
Existen dos canales IDE: El PRIMARIO y el SECUNDARIO, y cada uno
puede controlar a su vez dos dispositivos, MAESTRO y ESCLAVO, con lo
que, sin modificación alguna, podremos instalar cuatro dispositivos IDE
funcionando simultáneamente. Independientemente de cómo los
coloquemos, debemos detectar los que estén fijos, y seleccionar la opción
"None", cuando no exista ningún dispositivo en esa posición; si disponemos
de un rack para hacer extraíble un disco, deberemos seleccionar la opción
"Auto", tanto en el tipo como en el modo. La opción por defecto que trae la
BIOS es la de "Auto" para todos los canales. Con esta configuración nos
garantizamos que el sistema detectará los dispositivos los pongamos en el
canal que los pongamos, pero ralentizaremos bastante el arranque del
equipo dado que se detendrá a "escanear" cada puerto IDE a ver si tenemos
algo instalado allí... Además, algunas BIOS permiten seleccionar "CDROM" y
"ZIP". Debo comentar que las
BIOS modernas pueden detectar el CDROM aunque hayamos puesto
"None",
A la hora de conectar los dispositivos, se recomienda no juntar en el mismo
canal dos tipos
de dispositivos, es decir: (E)IDE (Discos Duros) en el primario y ATAPI
(CDROM y grabadoras) en el secundario. La razón es que ATAPI es más

6. lento que (E)IDE, y la velocidad máxima a través de un canal el la máxima
del dispositivo más lento. Esto también es válido para discos duros con
diferentes métodos/velocidades de transferencia.
¿Cómo saber cuál es más rápido y cuál más lento? Una vez finalizado el
POST, la pantalla
cambia y aparece un cuadro (excepto en algunas BIOS, que no aparece) en
el tercio superior de la pantalla.
- Adaptador gráfico primario.
Hoy en día esta opción ha dejado de tener utilidad; debe estar siempre como
EGA/VGA,
aunque si lo ponemos mal, la BIOS detectará el error y nos dará la
posibilidad de corregirlo.
Assign IRQ for VGA: Establece si la BIOS asignará una IRQ a la tarjeta
gráfica.
Activándola, se consigue al más de rendimiento, y es necesaria si se utiliza la
técnica de "Busmastering" (especialmente para tareas 3D).
Boot up Numlock Status: Especifica el estado de la tecla "Bloq Num" al
iniciarse el sistema. El teclado numérico (keypad), situado a la derecha del
teclado, resulta muy útil cuando se realizan muchas operaciones numéricas.
Boot up System speed: Determina la velocidad a la que se iniciará el
sistema. Esta opción ha dejado de tener sentido en los equipos modernos,
pero en equipos con procesadores 486 o inferiores puede permitir el uso de
ciertos juegos antiguos.
Boot Sequence: El orden a seguir en la secuencia de arranque. Se
especifica el orden en el que la BIOS buscará el S.O. en las unidades de
almacenamiento (HDDs, FDDs, CDROMs, ZIP, LS-120, SCSI, LAN). Lo más
rápido es que empiece a buscar en el disco duro, pero si queremos usar un
disquete de arranque, habrá que configurar esta secuencia de modo que
empiece a buscar por la disquetera (A:).
Boot Other device: Si está activada, y la BIOS no encuentra el sistema de
arranque del S.O en las unidades indicadas anteriormente, lo buscará en
otros dispositivos.

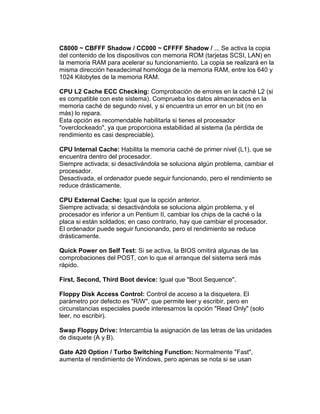

7. C8000 ~ CBFFF Shadow / CC000 ~ CFFFF Shadow / ... Se activa la copia
del contenido de los dispositivos con memoria ROM (tarjetas SCSI, LAN) en
la memoria RAM para acelerar su funcionamiento. La copia se realizará en la
misma dirección hexadecimal homóloga de la memoria RAM, entre los 640 y
1024 Kilobytes de la memoria RAM.
CPU L2 Cache ECC Checking: Comprobación de errores en la caché L2 (si
es compatible con este sistema). Comprueba los datos almacenados en la
memoria caché de segundo nivel, y si encuentra un error en un bit (no en
más) lo repara.
Esta opción es recomendable habilitarla si tienes el procesador
"overclockeado", ya que proporciona estabilidad al sistema (la pérdida de
rendimiento es casi despreciable).
CPU Internal Cache: Habilita la memoria caché de primer nivel (L1), que se
encuentra dentro del procesador.
Siempre activada; si desactivándola se soluciona algún problema, cambiar el
procesador.
Desactivada, el ordenador puede seguir funcionando, pero el rendimiento se
reduce drásticamente.
CPU External Cache: Igual que la opción anterior.
Siempre activada; si desactivándola se soluciona algún problema, y el
procesador es inferior a un Pentium II, cambiar los chips de la caché o la
placa si están soldados; en caso contrario, hay que cambiar el procesador.
El ordenador puede seguir funcionando, pero el rendimiento se reduce
drásticamente.
Quick Power on Self Test: Si se activa, la BIOS omitirá algunas de las
comprobaciones del POST, con lo que el arranque del sistema será más
rápido.
First, Second, Third Boot device: Igual que "Boot Sequence".
Floppy Disk Access Control: Control de acceso a la disquetera. El
parámetro por defecto es "R/W", que permite leer y escribir, pero en
circunstancias especiales puede interesarnos la opción "Read Only" (solo
leer, no escribir).
Swap Floppy Drive: Intercambia la asignación de las letras de las unidades
de disquete (A y B).
Gate A20 Option / Turbo Switching Function: Normalmente "Fast",
aumenta el rendimiento de Windows, pero apenas se nota si se usan

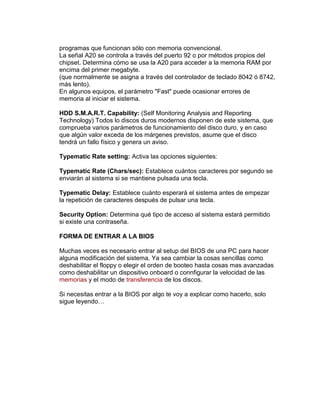

8. programas que funcionan sólo con memoria convencional.
La señal A20 se controla a través del puerto 92 o por métodos propios del
chipset. Determina cómo se usa la A20 para acceder a la memoria RAM por
encima del primer megabyte.
(que normalmente se asigna a través del controlador de teclado 8042 ó 8742,
más lento).
En algunos equipos, el parámetro "Fast" puede ocasionar errores de
memoria al iniciar el sistema.
HDD S.M.A.R.T. Capability: (Self Monitoring Analysis and Reporting
Technology) Todos lo discos duros modernos disponen de este sistema, que
comprueba varios parámetros de funcionamiento del disco duro, y en caso
que algún valor exceda de los márgenes previstos, asume que el disco
tendrá un fallo físico y genera un aviso.
Typematic Rate setting: Activa las opciones siguientes:
Typematic Rate (Chars/sec): Establece cuántos caracteres por segundo se
enviarán al sistema si se mantiene pulsada una tecla.
Typematic Delay: Establece cuánto esperará el sistema antes de empezar
la repetición de caracteres después de pulsar una tecla.
Security Option: Determina qué tipo de acceso al sistema estará permitido
si existe una contraseña.
FORMA DE ENTRAR A LA BIOS
Muchas veces es necesario entrar al setup del BIOS de una PC para hacer
alguna modificación del sistema. Ya sea cambiar la cosas sencillas como
deshabilitar el floppy o elegir el orden de booteo hasta cosas mas avanzadas
como deshabilitar un dispositivo onboard o connfigurar la velocidad de las
memorias y el modo de transferencia de los discos.
Si necesitas entrar a la BIOS por algo te voy a explicar como hacerlo, solo
sigue leyendo…

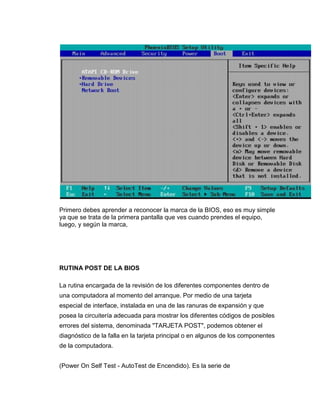

9. Primero debes aprender a reconocer la marca de la BIOS, eso es muy simple
ya que se trata de la primera pantalla que ves cuando prendes el equipo,
luego, y según la marca,
RUTINA POST DE LA BIOS
La rutina encargada de la revisión de los diferentes componentes dentro de
una computadora al momento del arranque. Por medio de una tarjeta
especial de interface, instalada en una de las ranuras de expansión y que
posea la circuitería adecuada para mostrar los diferentes códigos de posibles
errores del sistema, denominada "TARJETA POST", podemos obtener el
diagnóstico de la falla en la tarjeta principal o en algunos de los componentes
de la computadora.
(Power On Self Test - AutoTest de Encendido). Es la serie de

10. comprobaciones que una computadora hace con sus dispositivos al iniciar el
sistema. La encargada de hacer el POST es la BIOS.
El procedimiento POST comprueba que los dispositivos como unidades de
disco, las memorias y otros componentes, funcionen correctamente. En
general, estas son las tareas que se desarrollan durante el POST:
* Verificar la integridad del código de la BIOS.
* Encontrar, medir y verificar la memoria principal del sistema.
* Descubrir, inicializar y catalogar todos los buses y dispositivos del sistema.
* Pasar el control a otras BIOS especializadas (si son requeridas).
* Proveer un interfaz de usuario para la configuración del sistema.
