El documento habla sobre la BIOS (Basic Input-Output System) del ordenador. La BIOS es un programa ubicado en una memoria ROM que controla los componentes hardware básicos del ordenador. Almacena datos de configuración en la memoria CMOS, alimentada por una pila. La BIOS incluye un programa de configuración (CMOS SETUP) que permite modificar la configuración almacenada en la CMOS.

1. ARQUITECTURA DE EQUIPOS
Y SISTEMAS INFORMATICOS
Patxi Arruti

2. HARDWARE DEL PC

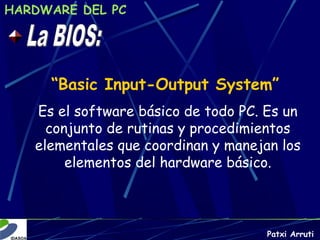

“Basic Input-Output System”
Es el software básico de todo PC. Es un
conjunto de rutinas y procedimientos
elementales que coordinan y manejan los
elementos del hardware básico.
Patxi Arruti

3. HARDWARE DEL PC

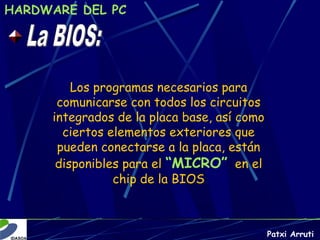

Los programas necesarios para
comunicarse con todos los circuitos
integrados de la placa base, así como
ciertos elementos exteriores que
pueden conectarse a la placa, están
disponibles para el “MICRO” en el
chip de la BIOS
Patxi Arruti

4. HARDWARE DEL PC
Físicamente la BIOS es un chip
de memoria ROM (se suele decir
ROM-BIOS) y por lo tanto no se
borra al quitarle la
alimentación.Pero tampoco es
una ROM clásica, porque puede
modificarse su contenido. Las
BIOS actuales son actualizables
y se les suele llamar:
FLASH-BIOS
Patxi Arruti

5. HARDWARE DEL PC
LOCALIZACION
LA BIOS
Patxi Arruti

6. HARDWARE DEL PC
La BIOS se apoya en otro memoria, la
CMOS, una RAM, que almacena todos los
datos propios de la configuración del
ordenador, como pueden ser los discos
duros que tenemos instalados, tipo de
disqueteras, la fecha , la hora, etc..
Patxi Arruti

7. HARDWARE DEL PC
Esta memoria está alimentada
constantemente por una pila, de modo
que, una vez que apaguemos el
ordenador, no se pierden todos esos
datos que nuestro PC necesita para
funcionar.
Patxi Arruti

8. HARDWARE DEL PC
El tipo de pilas que se utiliza
para alimentar la CMOS es
muy variada Los sistemas
más modernos utilizan pilas
de botón de litio (CR2032-
20mm de diámetro y 3,2mm
de espesor) de 3V.
Pila
Patxi Arruti

9. HARDWARE DEL PC
En algunas placas
antiguas en vez de pila
botón, podemos
encontrar un pequeño
acumulador, que se carga
mientras el ordenador
está encendido.
Patxi Arruti

10. HARDWARE DEL PC

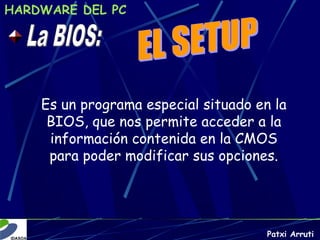

Es un programa especial situado en la
BIOS, que nos permite acceder a la
información contenida en la CMOS
para poder modificar sus opciones.
Patxi Arruti

11. HARDWARE DEL PC
Suele denominarse también CMOS
SETUP y la forma normal de entrar en
este programa es mediante la tecla
Supr en el momento de encender el
ordenador.
Ctrl + Alt + S .... Ctrl + Alt + Ins
( Una vez arrancado el PC)
Patxi Arruti

12. HARDWARE DEL PC
En el arranque del ordenador se debe
diferencias dos partes :
Patxi Arruti

13. HARDWARE DEL PC
Al encender el ordenador se ejecuta el
programa POST ( Power-On Self Test ),
autotest de encendido o de arranque,
situado en la BIOS, un proceso de chequeo
encaminado a comprobar que todos los
componentes trabajan adecuadamente.
Patxi Arruti

14. HARDWARE DEL PC
•Se chequea la BIOS de la tarjeta gráfica
•Se comprueba la memoria
•Se comprueba unidades de almacenamiento y
unidades lectoras.
•Se comprueba el funcionamiento del teclado
•Todo esto se compara con el contenido de la CMOS
Patxi Arruti

15. HARDWARE DEL PC
Realiza el proceso de bootstrap,
.
que consiste en buscar la unidad de
disco del sistema operativo, y cargar
los ficheros de este en la RAM.
Patxi Arruti

16. HARDWARE DEL PC
Los mayores fabricantes de este tipo de
circuito integrado denominado ROM – BIOS
son:
.
AWARD
AMI
PHOENIX
Patxi Arruti

17. HARDWARE DEL PC
Debido a que hay varias empresas,
dedicadas a la. creación de
programas BIOS que copan el
mercado, es lógico pensar que cada
una tenga su formato.
Patxi Arruti

18. HARDWARE DEL PC
Patxi Arruti

19. HARDWARE DEL PC
Es la que se denomina BIOS
clásica, se maneja con el teclado,
con los cursores y las teclas
ENTER, ESC y la barra
espaciadora. Las teclas de
función se utilizan para validar los
cambios realizados
Patxi Arruti

20. HARDWARE DEL PC
Patxi Arruti

21. HARDWARE DEL PC
Este formato es el denominado
BIOS GRAFICA o WINBIOS,
que se maneja con el ratón en un
entorno de ventanas, lo cual no
tiene muchas ventajas, pero es
más agradable.
Patxi Arruti

22. HARDWARE DEL PC
Observando los formatos, no hemos
podido dar cuenta de que vienen en
inglés. Algunas versiones más modernas
de estás BIOS, permiten cambiar el
idioma.
También nos hemos podido dar cuenta
de que existen entre ellas varios
apartados comunes.
Patxi Arruti

23. HARDWARE DEL PC

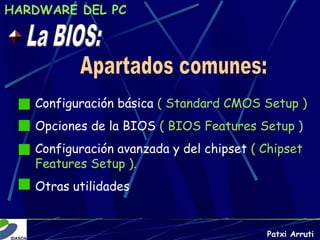

Configuración básica ( Standard CMOS Setup )
Opciones de la BIOS ( BIOS Features Setup )
Configuración avanzada y del chipset ( Chipset
Features Setup ).
Otras utilidades
Patxi Arruti

24. HARDWARE DEL PC
STANDARD CMOS SETUP – CONFIGURACION BASICA
Bajo este nombre se suele englobar
la puesta al día del sistema, así como
la configuración de los discos duros
y disqueteras
Patxi Arruti

25. HARDWARE DEL PC
BIOS FEATURES SETUP – OPCIONES DE LA BIOS
Se trata de las diversas
posibilidades que ofrece la BIOS
para realizar ciertas tareas, además
de habilitar (enable) o desabilitar
(disable) algunas características
Patxi Arruti

26. HARDWARE DEL PC

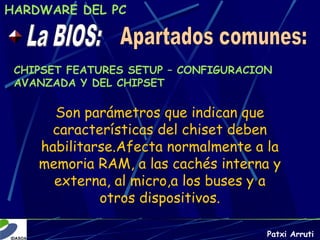

CHIPSET FEATURES SETUP – CONFIGURACION
AVANZADA Y DEL CHIPSET
Son parámetros que indican que
características del chiset deben
habilitarse.Afecta normalmente a la
memoria RAM, a las cachés interna y
externa, al micro,a los buses y a
otros dispositivos.
Patxi Arruti

27. HARDWARE DEL PC
CONFIGURACION POR SOFTWARE DE LA CPU
Actualmente las placas base, han
dejado de lado el método clásico de
configurar la CPU y han optado por
soluciones jumperless.
Autodetectando los parámetros
correctos.
Patxi Arruti

28. HARDWARE DEL PC

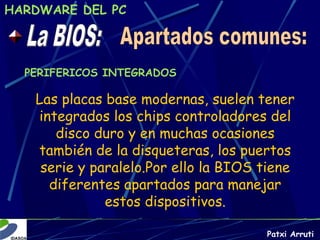

PERIFERICOS INTEGRADOS
Las placas base modernas, suelen tener
integrados los chips controladores del
disco duro y en muchas ocasiones
también de la disqueteras, los puertos
serie y paralelo.Por ello la BIOS tiene
diferentes apartados para manejar
estos dispositivos.
Patxi Arruti

29. HARDWARE DEL PC
ADMINISTRACION DE ENERGIA
Esta opción es relativamente reciente,
es donde se configuran las
características de ahorro energético
del ordenador.
Patxi Arruti

30. HARDWARE DEL PC
CONFIGURACION PNP y SLOTS PCI:
Un menú lleno de opciones complicadas,
mejor no tener que cambiarlas nunca.En
todas las que se pueda poner la opción
“AUTO”
Plug and Play (PNP), es una tecnología que
facilita la conexión de dispositivos.
Lista de interrupciones (IRQs)
Patxi Arruti

31. HARDWARE DEL PC

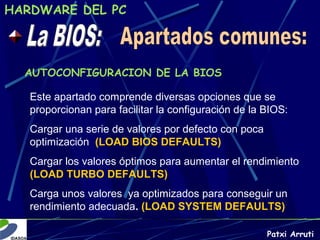

AUTOCONFIGURACION DE LA BIOS
Este apartado comprende diversas opciones que se
proporcionan para facilitar la configuración de la BIOS:
Cargar una serie de valores por defecto con poca
optimización (LOAD BIOS DEFAULTS)
Cargar los valores óptimos para aumentar el rendimiento
(LOAD TURBO DEFAULTS)
Carga unos valores ya optimizados para conseguir un
rendimiento adecuada. (LOAD SYSTEM DEFAULTS)
Patxi Arruti

32. HARDWARE DEL PC

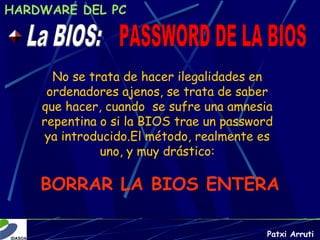

No se trata de hacer ilegalidades en
ordenadores ajenos, se trata de saber
que hacer, cuando se sufre una amnesia
repentina o si la BIOS trae un password
ya introducido.El método, realmente es
uno, y muy drástico:
BORRAR LA BIOS ENTERA
Patxi Arruti

33. HARDWARE DEL PC
Para realizar esto existen tres formas:
Por software tipo “hacker”: algunos
programas se especializan en destrozar
BIOS, suelen incluso decir el
PASSWORD sin destrozar la BIOS.
Patxi Arruti

34. HARDWARE DEL PC
Para realizar esto existen tres formas:
Mediante un jumper en la placa base:
En algunas placas, no en todas, existe un
jumper de tres pines, que al conectarse
dos de las tres patillas, tras unos
minutos de espera, permite borrar la
BIOS limpiamente.
Patxi Arruti

35. HARDWARE DEL PC
Para realizar esto existen tres formas:
Desconectando la pila:Drástico, brutal,
pero absolutamente efectivo.
Recuerda tener una copia de la BIOS y del
PASSWORD en una hoja, para no llegar a
estos extremos.
Patxi Arruti

36. HARDWARE DEL PC

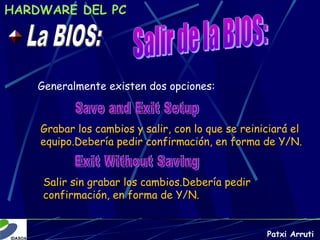

Generalmente existen dos opciones:
Grabar los cambios y salir, con lo que se reiniciará el
equipo.Debería pedir confirmación, en forma de Y/N.
Salir sin grabar los cambios.Debería pedir
confirmación, en forma de Y/N.
Patxi Arruti

37. HARDWARE DEL PC
Jugar con la BIOS puede ser realmente
peligroso para el ordenador, se
recomienda COPIAR LA
CONFIGURACION ACTUAL en unos
folios antes de empezar a salsear en la
misma.
Patxi Arruti
