Resumen Teórico redes inalmámbricas

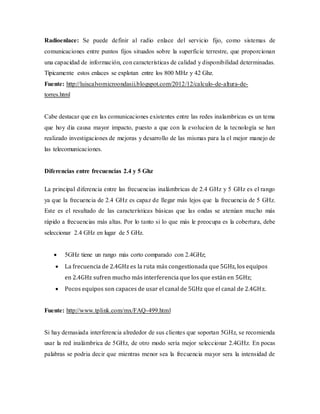

2. Radioenlace: Se puede definir al radio enlace del servicio fijo, como sistemas de
comunicaciones entre puntos fijos situados sobre la superficie terrestre, que proporcionan
una capacidad de información, con características de calidad y disponibilidad determinadas.
Típicamente estos enlaces se explotan entre los 800 MHz y 42 Ghz.
Fuente: http://luiscalvomicroondasii.blogspot.com/2012/12/calculo-de-altura-de-
torres.html
Cabe destacar que en las comunicaciones existentes entre las redes inalambricas es un tema
que hoy dia causa mayor impacto, puesto a que con la evolucion de la tecnología se han
realizado investigaciones de mejoras y desarrollo de las mismas para la el mejor manejo de
las telecomunicaciones.
Diferencias entre frecuencias 2.4 y 5 Ghz
La principal diferencia entre las frecuencias inalámbricas de 2.4 GHz y 5 GHz es el rango
ya que la frecuencia de 2.4 GHz es capaz de llegar más lejos que la frecuencia de 5 GHz.
Este es el resultado de las características básicas que las ondas se atenúan mucho más
rápido a frecuencias más altas. Por lo tanto si lo que más le preocupa es la cobertura, debe
seleccionar 2.4 GHz en lugar de 5 GHz.
 5GHz tiene un rango más corto comparado con 2.4GHz;
 La frecuencia de 2.4GHz es la ruta más congestionada que 5GHz, los equipos
en 2.4GHz sufren mucho más interferencia que los que están en 5GHz;
 Pocos equipos son capaces de usar el canal de 5GHz que el canal de 2.4GHz.
Fuente: http://www.tplink.com/mx/FAQ-499.html
Si hay demasiada interferencia alrededor de sus clientes que soportan 5GHz, se recomienda
usar la red inalámbrica de 5GHz, de otro modo sería mejor seleccionar 2.4GHz. En pocas
palabras se podria decir que mientras menor sea la frecuencia mayor sera la intensidad de

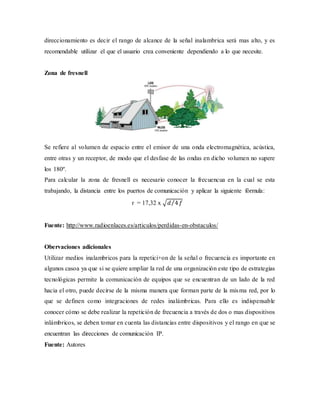

3. direccionamiento es decir el rango de alcance de la señal inalambrica será mas alto, y es
recomendable utilizar el que el usuario crea conveniente dependiendo a lo que necesite.
Zona de fresnell
Se refiere al volumen de espacio entre el emisor de una onda electromagnética, acústica,
entre otras y un receptor, de modo que el desfase de las ondas en dicho volumen no supere
los 180º.
Para calcular la zona de fresnell es necesario conocer la frecuencua en la cual se esta
trabajando, la distancia entre los puertos de comunicación y aplicar la siguiente fórmula:
r = 17,32 x √𝑑 4⁄ 𝑓
Fuente: http://www.radioenlaces.es/articulos/perdidas-en-obstaculos/
Obervaciones adicionales
Utilizar medios inalambricos para la repetici+on de la señal o frecuencia es importante en
algunos casoa ya que si se quiere ampliar la red de una organización este tipo de estrategias
tecnológicas permite la comunicación de equipos que se encuentran de un lado de la red
hacia el otro, puede decirse de la misma manera que forman parte de la misma red, por lo
que se definen como integraciones de redes inalámbricas. Para ello es indispensable
conocer cómo se debe realizar la repetición de frecuencia a través de dos o mas dispositivos
inlámbricos, se deben tomar en cuenta las distancias entre dispositivos y el rango en que se
encuentran las direcciones de comunicación IP.
Fuente: Autores

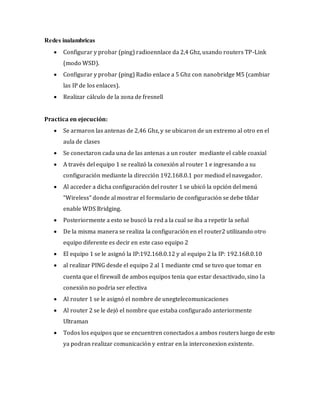

4. Redes inalambricas
 Configurar y probar (ping) radioennlace da 2,4 Ghz, usando routers TP-Link
(modo WSD).
 Configurar y probar (ping) Radio enlace a 5 Ghz con nanobridge M5 (cambiar
las IP de los enlaces).
 Realizar cálculo de la zona de fresnell
Practica en ejecución:
 Se armaron las antenas de 2,46 Ghz, y se ubicaron de un extremo al otro en el
aula de clases
 Se conectaron cada una de las antenas a un router mediante el cable coaxial
 A través del equipo 1 se realizó la conexión al router 1 e ingresando a su
configuración mediante la dirección 192.168.0.1 por mediod el navegador.
 Al acceder a dicha configuración del router 1 se ubicó la opción del menú
“Wireless” donde al mostrar el formulario de configuración se debe tildar
enable WDS Bridging.
 Posteriormente a esto se buscó la red a la cual se iba a repetir la señal
 De la misma manera se realiza la configuración en el router2 utilizando otro
equipo diferente es decir en este caso equipo 2
 El equipo 1 se le asignó la IP:192.168.0.12 y al equipo 2 la IP: 192.168.0.10
 al realizar PING desde el equipo 2 al 1 mediante cmd se tuvo que tomar en
cuenta que el firewall de ambos equipos tenia que estar desactivado, sino la
conexión no podria ser efectiva
 Al router 1 se le asignó el nombre de unegtelecomunicaciones
 Al router 2 se le dejó el nombre que estaba configurado anteriormente
Ultraman
 Todos los equipos que se encuentren conectados a ambos routers luego de esto
ya podran realizar comunicación y entrar en la interconexion existente.

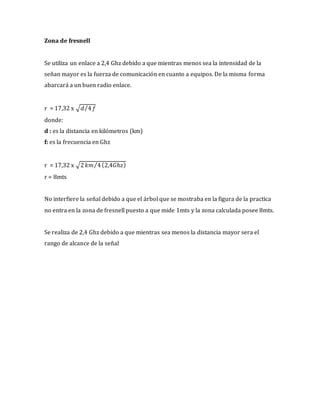

5. Zona de fresnell
Se utiliza un enlace a 2,4 Ghz debido a que mientras menos sea la intensidad de la
señan mayor es la fuerza de comunicación en cuanto a equipos. De la misma forma
abarcará a un buen radio enlace.
r = 17,32 x √𝑑 4⁄ 𝑓
donde:
d : es la distancia en kilómetros (km)
f: es la frecuencia en Ghz
r = 17,32 x √2 𝑘𝑚 4⁄ (2,4𝐺ℎ𝑧)
r = 8mts
No interfiere la señal debido a que el árbol que se mostraba en la figura de la practica
no entra en la zona de fresnell puesto a que mide 1mts y la zona calculada posee 8mts.
Se realiza de 2,4 Ghz debido a que mientras sea menos la distancia mayor sera el
rango de alcance de la señal
