- 1. Guía de estudio Redesinalámbricas Wireless
- 2. Introducción a lasredes inalámbricas • La tecnología wireless se desarrolla rápidamente • Tenemos un gran cantidad de aplicaciones el acceso inalambrico • Utilizamos señales de radiofrecuencia para enviar la información
- 3. Se utiliza unaseñal electromagnética para enviar la información
- 4.
- 5.
- 6. ISM Bandas defrecuencia sin licencia Short Wave Radio AM Broadcast Audio FM Broadcast Infrared wireless LAN Television Cellular (840MHz) NPCS (1.9GHz) Extremely Very Low Medium High Very Ultra Super Infrared Visible Ultra- X-Rays Low Low High High High Light violet 902-928 MHz 26 MHz 2.4 – 2.4835 GHz 83.5 MHz (IEEE 802.11) 5 GHz (IEEE 802.11) HyperLAN HyperLAN2
- 7. 900 MHz vs.2.4 GHz vs. 5GHz 900 MHz 2.4 GHz 5 GHz Global Market PROs Greater Range than 2.4 GHz ( For in- Building LANs) Maximum Data Rate 1 Mbps CONs Limited Bandwidth Crowded Band Global Market IEEE 802.11 IEEE 802.11 Higher Data Rates (10+ Mbps) Higher Data Rates (20+ Mbps) Less Range than 900 MHz (For InBuilding LANs) Much Less Range than 900 or 2.4GHz Higher Cost RF Components Large Antenna required
- 8. La frecuencia de2.4 GHz es la mas usada a nivel internacional
- 9. Porque es necesarioreglamentar el uso del espectro
- 10. Transmitiendo la señal •El objetivo de enviar datos sobre RF es intercambiar información, enviándola lo mas lejos posible y lo mas rápido posible • Múltiples datos pueden ser enviados en una sóla señal de dos maneras: –Incrementando la frecuencia para enviar mas información –Usar técnicas de modulación complejas que permitan comprimir los datos

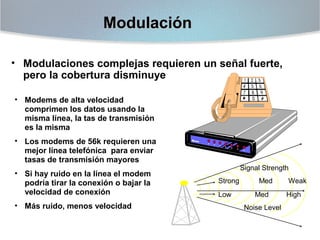

- 11. Modulación • Modulaciones complejasrequieren un señal fuerte, pero la cobertura disminuye • Modems de alta velocidad comprimen los datos usando la misma línea, la tas de transmisión es la misma • Los modems de 56k requieren una mejor línea telefónica para enviar tasas de transmisión mayores • Si hay ruido en la línea el modem podría tirar la conexión o bajar la velocidad de conexión • Más ruido, menos velocidad Signal Strength Strong Low Med Med Noise Level Weak High
- 12. Modulación de laseñal de radio •Binary Phase Shift Keyed (BPSK) BPSK usa una fase para representar un 1 binario y otra fase para representar el 0, para un total de dos bits de datos binarios, es utilizada para transmitir datos a una tasa de 1 Mbps •Quadrature Phase Shift Keying (QPSK). Con QPSK la señal portadora identifica cuatro cambios en fase y puede representar con esto cuatro bits binarios de datos, es utilizada para transmitir hasta una tase de 2 Mbps •Complementary Code Keying (CCK) CCK usa un conjunto complejo de funciones conocidad como Complementary codes para envíar los datos Una de las ventajas de CCK sobre técnicas de modulación similares es que sufre menor distorsión multipath. Es utilizada para transmitir datos 5.5 y 11 Mbps
- 13. IEEE 802.11 Standard •IEEE 802.11 se estandariza en julio de 1997 • Dos tecnologías de RF son definidas: –Direct Sequence Spread Spectrum - 2 Mbps and 11Mbps –Frequency Hopping Spread Spectrum - 1 Mbps and 2 Mbps • IEEE 802.11b se estandariza en Septiembre de 1999 –Sólo una teconlogía de radiofrecuencia es definida DSSS @ 11Mbps • 802.11 define in mayor desempeño • 802.11 Ofrece interoperabilidad entre fabricantes
- 14. 802.11a • Estandard aprobadopor la IEEE en 1999 • Trabaja en la frecuencia de los 5GHz • Utiliza una velocidad máxima de 54Mbps. • Puede tener interferencia con telefonos inalámbricos y otros dispositivos que trabajan en la misma banda
- 15. 802.11b • Usa lamisma banda que el 802.11, 2.4GHz, pero incrementa su tasa de transmisión a 11 Mbps • Permite una mayor cantidad de aplicaciones para el usuario al incrementar su tasa de transmisión
- 16. 802.11g Trabaja en lafrecuencia de los 2.4GHz Opera a una velocidad de hasta 54Mbps Es compatible con el 802.11b. Es actualmente el estándar mas popular Con antenas apropiadas se pueden cubrir distancias de hasta 50 Km
- 17. Tabla comparativa delas tecnología wireless A vs B vs G
- 18. Technología Spread spectrum • Permiteenviar información de datos mediante múltiples señales de radiofrecuencia • Trabaja en el rango de las frecuencias no licenciadas • Ofrece seguridad para la transmisión • Ofrece resistencia a la interferencia de otras fuentes de radio
- 19. Modulación: Direct Sequence •Cada bit de datos se envía como un string de chips (chipping sequence) transmitidos en paralelo sobre un ámplio rango de frecuencia • El mínimo chip rate es de 10 chips para 1 y 2 Mbps (BPSK/QPSK) y 8 chips para 11Mb (CCK). Ejemplo si los bits por transmitir son: 1001 El chipping code es: 1=00110011011 0=11001100100 Los datos se pueden transmitir como: 00110011011 11001100100 11001100100 1 0 0 00110011011 1
- 20. Rango de transmisión-DS vs FH • El rango de transmisión depende de detalles en la implementación: –Potencia de transmisión –Tipo de antena (ganancia, perdida del cable y factores del clima y condiciones ambientales –Sensibilidad del radio –Procesamiento de la ganancia (depende de la técnica de DSSS para la transferencia redundante de bits) • Por éste procesamiento de la ganancia, la tecnología DSSS ofrece un rango mayor que FHSS.
- 21. Zona de coberturadel Access Point 1 Mbps DSSS 2 Mbps DSSS 5.5 Mbps DSSS 11 Mbps DSSS
- 22. Escalabilidad- DS vsFH • Escalabilidad es la habilidad para ubicar mas de un access point en la misma área, incrementando el ancho de banda para ésta área para los usuarios que usan éste acces point
- 23. Escalabilidad con DSSS Blue=11Mb Total Bandwidth=33MB!!! Green=11Mb Red=11Mb
- 24. Características adicionales delos access point • Los access point incorporan muchas características adicionales para su administración –Active scanning (verificáción de usuarios –registering (asociación con el AP) –Power Management –roaming –Seguridad –QoS
- 25. Roaming File Server Access Point •Es importante que los AP proporcionen opciones para el roaming AP Laptop with Wireless Adapter • El roaming permite cambiar de access point
- 26. Proceso de asociaciónde usuarios a un AP Pasos para la asociación: Access Point A Access Point B El cliente envía un señal de PROBE AP envía un PROBE RESPONSE El cliente evalua las respuestas de los AP y selecciona el mejor AP El cliente envia un requerimiento de validación al AP seleccionado El AP confirma la validación y registra al cliente El cliente envia un association request al AP seleccionado Initial connection to an Access Point AP confirma la asociación y registra al cliente.
- 27. Proceso de reasociación Access Point A Access Point B Roamingfrom Access Point A to Access Point B Pasos para la reasociación: El usuario escucha beacons del AP El cliente evalua los beacons del AP y selecciona al mejor AP El cliente envía association request al AP seleccionado. El AP confirma la asociación y registra al cliente. El AP B informa al AP A de la reasociación del cliente al AP B AP A envía los paquetes guardados en buffer al AP B y des registra al cliente.

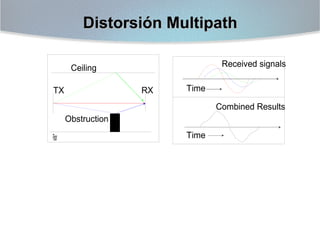

- 28. Distorsión Multipath Received signals Ceiling TX RX Time CombinedResults Obstruction Floor Time
- 29. Diversity y Multipath Ceiling •En un ambiente multipath, existen puntos nulos localizados en la zona de cobertura • Al mover ligeramente la antena permite salir de un punto nulo y recibir la señal adecuadamente RX2 TX RX1 Obstical •Las antenas dual diversity permiten que si una antena esta un punto nulo, la segunda no, proporcionando mejor desempeño en ambientes multipath

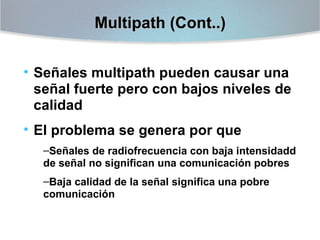

- 30. Multipath (Cont..) • Señalesmultipath pueden causar una señal fuerte pero con bajos niveles de calidad • El problema se genera por que –Señales de radiofrecuencia con baja intensidadd de señal no significan una comunicación pobres –Baja calidad de la señal significa una pobre comunicación
- 31. Otros estandares dela familia 802.11
- 32. TEMA • Topologías pararedes WLAN
- 33. Dos implementaciones parala tecnología wireless Wireless Networking • Conectividad para usuarios móbiles Wireless Bridging • Conectividad LAN to LAN
- 34. Qué es latecnología wireless LAN? Wireless LAN es: No es : –Local, no área amplia –Telefonía celular –En un edificio o campus cobertura para usuarios móbiles –Pagers –Hasta vários kilómetros para topologías point-to-point (LAN to LAN) –Radio o infrarojo –Licencias no requeridas –Cliente es dueño de los equipos (no hay cargo de uso) –Packet Data •LMDS –PCS
- 35. Local Area Network(LAN) Wireless LAN (WLAN) es una extensión de la LAN cableada Hub Hub Server Switch Internet Ethernet Client Access Point
- 36. Topologías típicas parauna LAN wireless Wireless “Cell” Canal 1 Wireless “Cell” Canal 6 LAN Backbone Access Point Clientes Wireless Access Point Clientes Wireless
- 37. Topología wireless conrepetidor “Celda” wireless con repetidor Canal 1 LAN Backbone Canal 1 Access Point Cliente Wireless Access Point
- 38. Topología con sistemade redundancia Backbone LAN Canal 1 Canal 6 Clientes Wireless
- 39. Topologías peer topeer Configuración Peer to Peer (Modo Ad Hoc ) Wireless “Cell” Wireless Clients Modem
- 40. Ejemplo de zonade cobertura con 3 AP´s Canal 1 Canal 11 Canal l 6
- 41. Otros factores involucradosen el diseño de la WLAN • Identificar el estado actual de la red y las necesidades de conectividad • Identificar la infraestructura de la red • Definir la dirección del negocio para identificar sus expectativas de crecimiento • Obtener ésta información dentro del site survey
- 42. Infraestructura de lared • Conocer la red del cliente y sus aplicaciones • Conocer la topología • Inspeccionar físicamente el lugar para identificar los posibles puntos de problemas
- 43. Site Survey • Hacerdel conocimiento del cliente los posible problemas • Ser proactivo en lugar de reactivo • Es una oportunidad de auxiliar al cliente
- 44. RF Propagation • Lasondas de radio son reflejadas igual que las de luz • Se puede reducir el reflejo usando antenas direccionables
- 45. RF Propagation (cont.) •Ondas reflejadas, desfasadas 1800 generan un efecto nulos • Utilizar diversidad de antena para evitar el efecto • Cuando se una una sóla antena hay que cambiar la ubicación Nulls
- 46. RF Propagation (cont.) •Si la señal no es capaz de atravesar un objeto se crea un efecto de difracción • LA difracción crea RF “shadows” Shadow
- 47.
