El documento describe los pasos para conectar dos computadoras directamente mediante un cable UTP categoría 5e. Explica que se debe cortar el cable para acceder a los pares internos, identificar los colores de cada par según las normas 568B y 568A, y conectar un extremo según una norma y el otro extremo según la otra norma para lograr una conexión cruzada directa entre las computadoras.

1. Autores: Disneidy Brito Daniel

2. Para la elaboración de este laboratorio fue necesario contar con los siguientes elementos: Un cable UTP categoría 5e Conectores Rj45 Una ponchadora El UTPc5 contiene 4 pares de cables trenzados contenidos en una vaina de PVC, la que puede venir de diferentes colores. Para verificar si el cable es de la categoría correcta, debes buscar en la serigrafía del mismo algo que diga Cat.5 o Cat.5e entre los datos que provee el fabricante. Esto es importante, ya que un cable de una categoría inferior puede influir en la eficiencia de la comunicación. A continuación te muestro un ejemplo de como debe verse la información de la categoría en el cable:

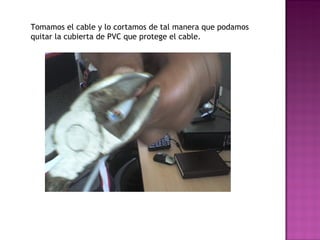

3. Tomamos el cable y lo cortamos de tal manera que podamos quitar la cubierta de PVC que protege el cable.

4. Luego Ordenando los pares, Los pares de cables dentro del cable UTP tienen colores para poder identificar cada cable en ambas puntas. Además, cada par de cables tiene un código de color, para que los pares puedan ser identificados en cada punta. Los códigos de los cuatro pares están constituidos por un color solido y otro del mismo color pero con fondo blanco. La norma 568B y el orden de colores de sus pares de cables. Para hacer en cable cruzado usaremos otro orden conocido como la norma 568A . Una de las normas se aplicará en una de las puntas del cable y la otra en la otra punta, no importa que norma se conecte en cada computadora ¡solo son dos computadoras!. Las dos puntas se verán asi:

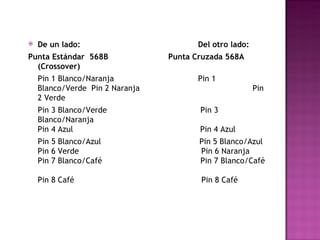

5. De un lado: Del otro lado: Punta Estándar 568B Punta Cruzada 568A (Crossover) Pin 1 Blanco/Naranja Pin 1 Blanco/Verde Pin 2 Naranja Pin 2 Verde Pin 3 Blanco/Verde Pin 3 Blanco/Naranja Pin 4 Azul Pin 4 Azul Pin 5 Blanco/Azul Pin 5 Blanco/Azul Pin 6 Verde Pin 6 Naranja Pin 7 Blanco/Café Pin 7 Blanco/Café Pin 8 Café Pin 8 Café

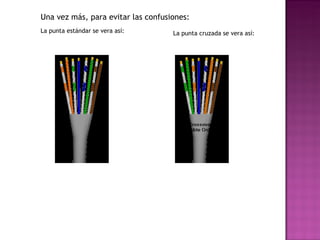

6. La punta estándar se vera así: La punta cruzada se vera así: Una vez más, para evitar las confusiones:
