Este documento describe los pasos para crear tres tipos de cables de red: directo, cruzado y de consola. Explica que un cable cruzado intercambia las señales de entrada y salida entre los conectores, permitiendo la comunicación entre dos dispositivos iguales sin un hub. Luego detalla los materiales necesarios como cable UTP categoría 5e y conectores RJ45 o DB9, y los pasos a seguir como separar los pares, ordenar los colores, poner los hilos en los conectores y soldar o ponchar los extremos.

1. FACULTAD DE INGENIERIA EN SISTEMAS, ELECTRONICA E INDUSTRIALF . I . S . E . IDISEÑO Y ELABORACIÓN DE UN CABLE DE RED CRUZADO ESTUDIANTE DE CISCOEDWIN CHICAIZA

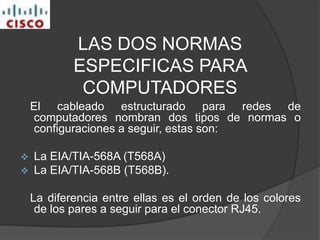

2. LAS DOS NORMAS ESPECIFICAS PARA COMPUTADORES El cableado estructurado para redes de computadores nombran dos tipos de normas o configuraciones a seguir, estas son:La EIA/TIA-568A (T568A)

3. La EIA/TIA-568B (T568B). La diferencia entre ellas es el orden de los colores de los pares a seguir para el conector RJ45.

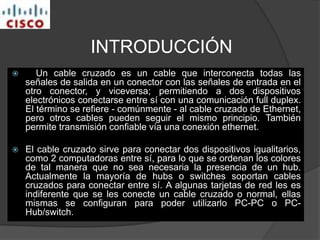

4. INTRODUCCIÓN Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. El término se refiere - comúnmente - al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub. Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí. A algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o normal, ellas mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch.

5. NORMA T568B

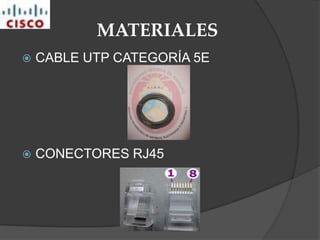

6. MATERIALESCABLE UTP CATEGORÍA 5ECONECTORES RJ45

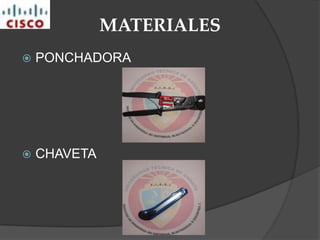

7. MATERIALESPONCHADORACHAVETA

8. MATERIALESVOLTÍMETRO

9. PASOS PARA LA CREACIÓN DE UN CABLE DE RED DIRECTO1. Quitamos el recudimiento del cable UTP categoría 5E (En ambos lados). 1.5 cm:

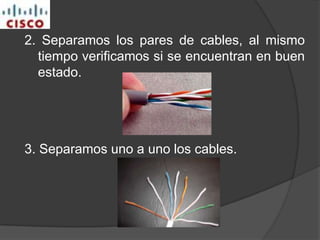

10. 2. Separamos los pares de cables, al mismo tiempo verificamos si se encuentran en buen estado.3. Separamos uno a uno los cables.

11. 4. Verificamos las configuraciones de los colores del cable directo o punto a punto.

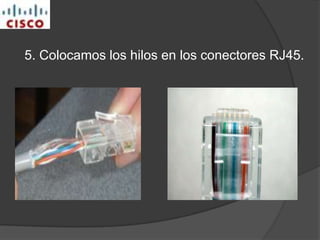

12. 5. Colocamos los hilos en los conectores RJ45.

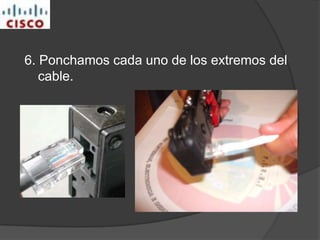

13. 6. Ponchamos cada uno de los extremos del cable.

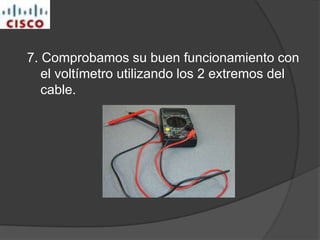

14. 7. Comprobamos su buen funcionamiento con el voltímetro utilizando los 2 extremos del cable.

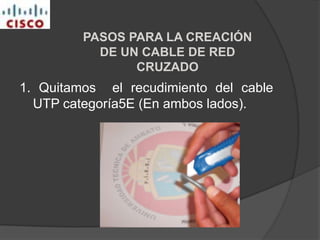

15. PASOS PARA LA CREACIÓN DE UN CABLE DE RED CRUZADO1. Quitamos el recudimiento del cable UTP categoría5E (En ambos lados).

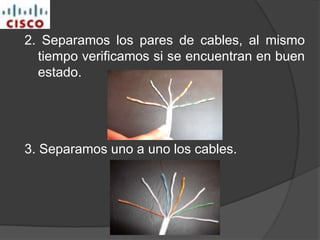

16. 2. Separamos los pares de cables, al mismo tiempo verificamos si se encuentran en buen estado.3. Separamos uno a uno los cables.

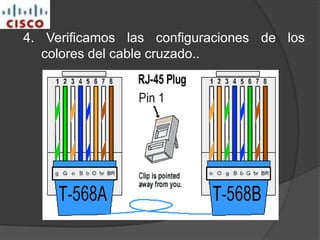

17. 4. Verificamos las configuraciones de los colores del cable cruzado..

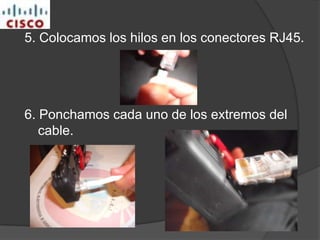

18. 5. Colocamos los hilos en los conectores RJ45.6. Ponchamos cada uno de los extremos del cable.

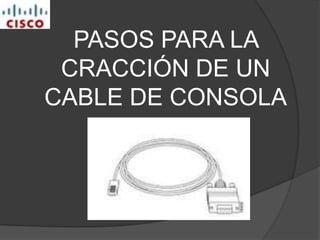

19. PASOS PARA LA CRACCIÓN DE UN CABLE DE CONSOLA

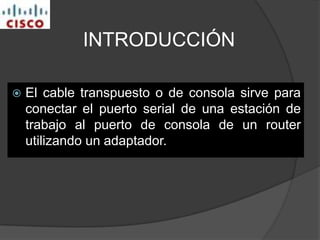

20. INTRODUCCIÓNEl cable transpuesto o de consola sirve para conectar el puerto serial de una estación de trabajo al puerto de consola de un router utilizando un adaptador.

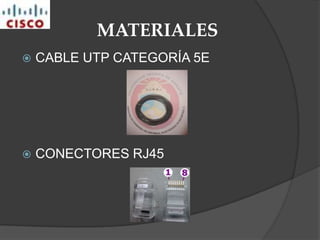

21. MATERIALESCABLE UTP CATEGORÍA 5ECONECTORES RJ45

22. MATERIALESDB9 HEMBRACAUTÍN

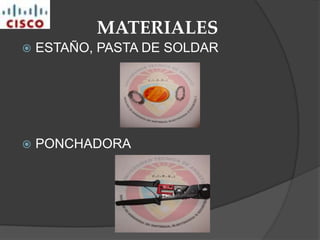

23. MATERIALESESTAÑO, PASTA DE SOLDARPONCHADORA

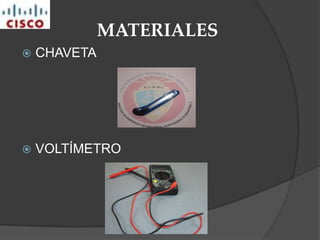

24. MATERIALESCHAVETAVOLTÍMETRO

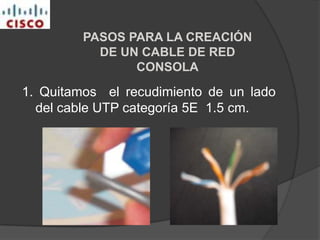

25. PASOS PARA LA CREACIÓN DE UN CABLE DE RED CONSOLA1. Quitamos el recudimiento de un lado del cable UTP categoría 5E 1.5 cm.

26. 2. Separamos los pares de cables, al mismo tiempo verificamos si se encuentran en buen estado.

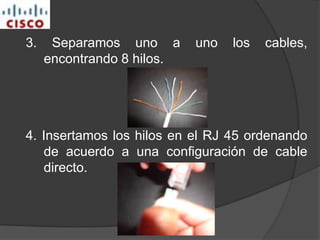

27. 3. Separamos uno a uno los cables, encontrando 8 hilos.4. Insertamos los hilos en el RJ 45 ordenando de acuerdo a una configuración de cable directo.

28. 5. Verificamos las configuraciones de los colores del cable directo.6. Ponchamos un lado del cable.

29. 7. En el otro extremo del cable soldamos de acuerdo al orden de los cables en un DB9 Hembra.

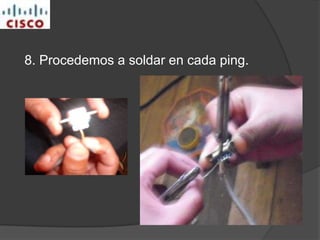

30. 8. Procedemos a soldar en cada ping.
