El documento describe los estándares de cableado estructurado para redes locales, incluyendo los estándares EIA/TIA 568 A y B adoptados posteriormente como ISO/IEC 11801. Explica el uso de conectores RJ45 de 8 posiciones y los tipos de cables, rectos y cruzados. También detalla los pasos para verificar y construir cables, incluyendo el uso de herramientas como crimpadoras y comprobadores de cables.

1. IES POLITÉCNICO ESTELLA REDES LOCALES 1º CFGM Sistemas Microinformáticos y Redes

2. Estándares de cableado (estructurado). EIA (Electronics Industries Associations) desarrolló estándar de cableado en 1994. El estándar que desarrolló: TIA/EIA 568 A. Hasta entonces se usaba otro que se llamó TIA/EIA 568 B. La ISO los adoptó posteriormente y los renombró como: ISO/IEC 11801:1995.

3. El conector. El conector RJ45 de 8 hilos/posiciones es el más empleado para aplicaciones de redes (El término RJ viene de Registered Jack). También existen Jacks, de 6 posiciones y de 4 posiciones (e.g. el jack telefónico de 4 hilos conocido como RJ11). Los conectores de 8 posiciones están numerados del 1 a 8, de izquierda a derecha, cuando el conector es visto desde la parte posterior al ganchito (la parte plana de los contactos).

4. Comparación de estándares: sólo cambian los pares 2 y 3.

5. Uso de cables. Para realizar conexiones entre equipos en redes LAN “Ethernet” se utilizan cables que siguen las normas anteriores. Dependiendo del uso que hagamos del cable puede ser de dos tipos: Cable recto straight. Cable cruzado o crossover.

6. Comprobar tipo: recto/cruzado. Para saber el tipo de cable: Alinear los dos extremos del conector, con los dos contactos hacia el frente y compare los colores de izquierda a derecha. Si los colores aparecen en el mismo orden en ambos conectores, entonces, el cable es "directo", o 1 a 1. Si los colores del segundo conector aparecen en sentido inverso al del primero, entonces, el cable es "cruzado".

7. Comprobar tipo: recto/cruzado.

8. Usos de cada tipo. Un cable recto o directo sirve para conectar una computadora [tarjeta de red] a un Hub, o Una computadora a un Switch. Un cable cruzado sirve para conectar dos PCs entre sí; dos hubs o switches entre sí. ALGUNOS HUBS O SWITCHES PUEDEN TENER ENCHUFES QUE CAMBIEN DE DIRECTO A CRUZADO MEDIANTE UN INTERRUPTOR, OTROS TIENEN UN ENCHUFE ESPECIAL PARA ESE PROPÓSITO.

9. Pineado cable recto.

10. Pineado cable cruzado. Para hacer cable cruzado (crossover), sólo hay que conectar en un extremo del conector RJ45 empleando el estándar 568A, y en el otro extremo del cable el estándar 568B

11. Materiales necesarios. Herramientas para hacer un cable: Cables. Jacks RJ45. Herramienta de crimpar (crimpadora). Verificador de cables (LAN Tester).

12. Cable UTP y Conectores RJ45.

13. Crimpadora. Herramienta de construcción de latiguillos. Tiene las siguientes partes: Dos huecos con la forma de conectores de 6 y 8 patillas. Se usa para unir el conector al cable. Por una lado, una sola cuchilla que se usa para cortar cables. Por otro lado dos cuchillas que no llegan a unirse. Se usan para cortar la funda y dejar los cables al descubierto.

14. Comprobador de cables. Está formado por dos partes. Unidad principal, donde están todos los indicadores y mandos de funcionamiento. El terminador. Los LED nos indican el estado del cable. Cada uno corresponde a un par de hilos de cable. Los números de debajo nos indican a cual corresponde.

15. Pasos para la verificación de cable recto. Encender el verificador de cable. (ON) Si dispone del botón GND asegurarse de que está apagado (si nuestro cable no tiene masa). Conectar el latiguillo al terminador por un lado y a la unidad principal por otro. Pulsar el botón TEST para verificar cada uno de los pines. Si todos se encienden de izquierda a derecha y de manera cíclica, significa que el cable es correcto.

16. Pasos para contruir el cable. 1.- Cortar un trozo de cable 2.- Quitar el revestimiento.

17. Pasos para contruir el cable. 3.- Separar los 4 pares de hilos. 4.- Destrenzar los hilos.

18. Pasos para contruir el cable. 5.- Organizar los hilos según el código de color adecuado y aplanarlos.

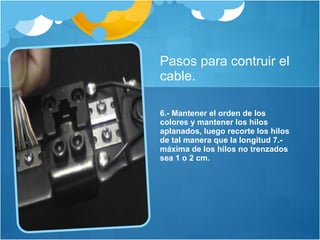

19. Pasos para contruir el cable. 6.- Mantener el orden de los colores y mantener los hilos aplanados, luego recorte los hilos de tal manera que la longitud 7.- máxima de los hilos no trenzados sea 1 o 2 cm.

20. Pasos para contruir el cable. 7.- Insertar los hilos de forma ordenada en el conector RJ-45; asegúrese de que el revestimiento quede dentro del conector.

21. Pasos para contruir el cable. 8.-Introducimos el conector dentro de la crimpadora con cuidado de que no se desplacen los hilos. 9.-Comprobamos que lo hemos hecho bien tirando hacia atrás del cable. 10.-Presionamos fuertemente la crimpadora para que se claben bien los contactos en el cable y la funda de plástico del mismo.
