1. Práctica 1
Práctica No. 1
Elaboración de un Patch Cord con cable UTP cat 5e
 Objetivos
 • Identificar las características del cable UTP cat. 5e y las de los conectores
RJ-45.
 • Analizar el método utilizado para la construcción de cables para conectar una
red, bajo los estándares EIA/TIA 568 A y 568 B
 Determinar si los patch cord construídos funcionan
Introducción:
Los protocolos de la capa superior de OSI preparan los datos desde la red
humana para realizar la transmisión hacia su destino. La capa física controla la
manera en que se transmiten los datos en el medio de comunicación.
La función de la capa física de OSI es la de codificar en señales los dígitos
binarios que representan las tramas de la capa de enlace de datos, además de
transmitir y recibir estas señales a través de los medios físicos (alambres de
cobre, fibra óptica o medio inalámbrico) que conectan los dispositivos de red.
 Material y equipo necesario
 Cable 6 mts
 Conectores 6-10 RJ-45
 Pinzas para crimpear
 Pinzas de corte

 Metodología: de acuerdo al video visto lista los pasos y describe la
metodología a seguir.
Paso 1: De acuerdo al video visto lista los pasos y describe la metodología a
seguir
1) Tomamos el cable y se corta en 3 trozos, de 2 mts. cada uno.
2) Empezamos a pelar los extremos del cable dejando descubierto los cables
de colores más pequeños
3) Se ordenan los cables de acuerdo al protocolo T-568A o T-568B, y
dependiendo del tipo de cable (cruzado o directo).
4) Se introducen los cables si perder el orden y hasta el fondo de los
conectores.
5) todos los cables deben hacer contacto al final del conector.
6) Ponchar el conector
Página 1

2. Práctica 1
Paso 2: Construir un patch cord con cable UTP cat. 5 directo con el estándar
EIA/TIA 568 A, B y un cable deberá ser cruzado.
a. Agregar las fotos o dibujos necesarios para la construcción
Cable que corto en 3 trozos para hacer los claves
cruzados y directos
En este paso tenemos los 3 trozos de cables que cada uno de estos mide 2
mt pasaremos al siguiente paso
Empezamos con los extremos de los cables,
tenemos que pelarlos con las pinzas, dejando al
descubierto los cables interiores
Página 2

3. Práctica 1
con estos estándares
empezaremos hacer nuestros cables correspondientes un con T568A-el
siguiente cable es con T568B
Haremos con uno de los
cables un cable directos por ambos extremos debe de llevar la secuencia
T568A
Con el siguiente también
haremos un cables directo por ambos extremos debe de llevar la secuencia
T568B
Con el ultimo cable que nos
queda haremos el cruzado se hace de la siguiente manera un extremo con
la secuencia T568A y el otro extremo T568B
Página 3

4. Práctica 1

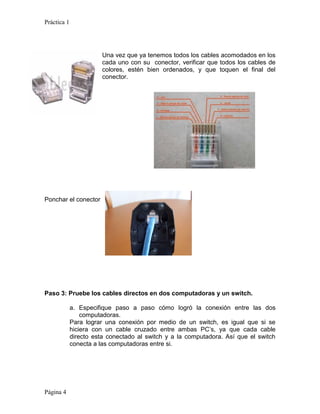

Una vez que ya tenemos todos los cables acomodados en los
cada uno con su conector, verificar que todos los cables de
colores, estén bien ordenados, y que toquen el final del
conector.
Ponchar el conector
Paso 3: Pruebe los cables directos en dos computadoras y un switch.
a. Especifique paso a paso cómo logró la conexión entre las dos
computadoras.
Para lograr una conexión por medio de un switch, es igual que si se
hiciera con un cable cruzado entre ambas PC’s, ya que cada cable
directo esta conectado al switch y a la computadora. Así que el switch
conecta a las computadoras entre si.
Página 4

5. Práctica 1
Paso 4: Pruebe el cable cruzado en dos computadoras
a. Especifique paso a paso como logró la conexión entre las dos
computadoras.
1. se abre el centro de redes
2. nos abrirá la siguiente ventana, en la parte izquierda daremos clic en la
opción de “Cambiar configuración de adaptador”.
3. A continuación aparece una ventana con las redes disponibles, nos
posicionamos en la red local y damos clic derecho y propiedades.
4. selecciona la opción de “protocolo de internet versión 4(TCP/Pv4)” à y
después propiedades. Aparecerá la siguiente ventana.
5. Se selecciona la opción de “usar la siguiente IP”, y escribes la IP, y
llenas los datos
6. Aceptar
Paso 5: Reflexión
a. Porque es importante conocer la construcción de cables para una red.
Es de suma importancia conocer, las maneras de transferir datos de manera
segura. Ya que es importante conocer el funcionamiento de las redes.
 Sugerencias didácticas
 Trabajo en parejas
 Consultar si lo desea en la red de internet
 Resultados
 Explicar a detalle y anexe figuras que ilustren los resultados obtenidos
(anexar)
Bibliografía utilizada
Conclusiones
Fue importante hacer esta práctica para conocer los distintos tipos de cables de
red, que son muy útiles al momento de querer transferir datos con seguridad. Y
conocer que tipos de cables directos y cruzados ya que son importantes saber
para qué son y su utilización
Nombre de los alumnos____________________________________
_______________________________________________________
Página 5

6. Práctica 1
Firma, fecha y observaciones del profesor ______________________
Página 6
