El documento describe las características principales del cableado horizontal y vertical. El cableado horizontal debe tener al menos dos salidas de telecomunicaciones por área de trabajo y estar a 30 cm del piso. El cableado vertical conecta los armarios de telecomunicaciones y cuartos de equipos, usando cables UTP, STP o fibra óptica, y mantiene una topología en estrella.

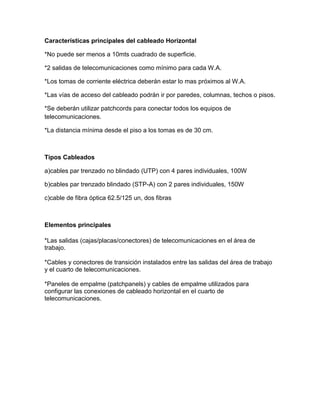

1. Características principales del cableado Horizontal
*No puede ser menos a 10mts cuadrado de superficie.
*2 salidas de telecomunicaciones como mínimo para cada W.A.
*Los tomas de corriente eléctrica deberán estar lo mas próximos al W.A.
*Las vías de acceso del cableado podrán ir por paredes, columnas, techos o pisos.
*Se deberán utilizar patchcords para conectar todos los equipos de
telecomunicaciones.
*La distancia mínima desde el piso a los tomas es de 30 cm.
Tipos Cableados
a)cables par trenzado no blindado (UTP) con 4 pares individuales, 100W
b)cables par trenzado blindado (STP-A) con 2 pares individuales, 150W
c)cable de fibra óptica 62.5/125 un, dos fibras
Elementos principales
*Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de
trabajo.
*Cables y conectores de transición instalados entre las salidas del área de trabajo
y el cuarto de telecomunicaciones.
*Paneles de empalme (patchpanels) y cables de empalme utilizados para
configurar las conexiones de cableado horizontal en el cuarto de
telecomunicaciones.

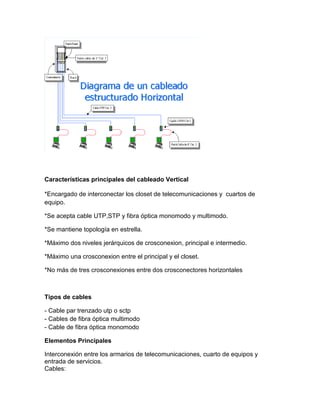

2. Características principales del cableado Vertical
*Encargado de interconectar los closet de telecomunicaciones y cuartos de
equipo.
*Se acepta cable UTP,STP y fibra óptica monomodo y multimodo.
*Se mantiene topología en estrella.
*Máximo dos niveles jerárquicos de crosconexion, principal e intermedio.
*Máximo una crosconexion entre el principal y el closet.
*No más de tres crosconexiones entre dos crosconectores horizontales
Tipos de cables
- Cable par trenzado utp o sctp
- Cables de fibra óptica multimodo
- Cable de fibra óptica monomodo
Elementos Principales
Interconexión entre los armarios de telecomunicaciones, cuarto de equipos y
entrada de servicios.
Cables:

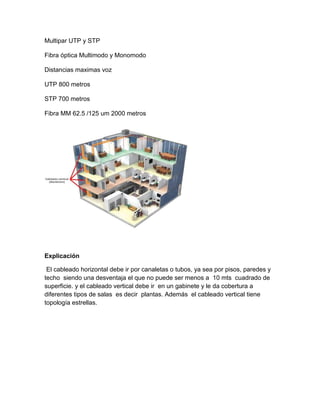

3. Multipar UTP y STP
Fibra óptica Multimodo y Monomodo
Distancias maximas voz
UTP 800 metros
STP 700 metros
Fibra MM 62.5 /125 um 2000 metros
Explicación
El cableado horizontal debe ir por canaletas o tubos, ya sea por pisos, paredes y
techo siendo una desventaja el que no puede ser menos a 10 mts cuadrado de
superficie. y el cableado vertical debe ir en un gabinete y le da cobertura a
diferentes tipos de salas es decir plantas. Además el cableado vertical tiene
topología estrellas.
