1. Cableado: Elección del cable

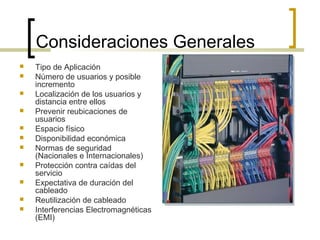

2. Consideraciones Generales
 Tipo de Aplicación
 Número de usuarios y posible
incremento
 Localización de los usuarios y
distancia entre ellos
 Prevenir reubicaciones de
usuarios
 Espacio físico
 Disponibilidad económica
 Normas de seguridad
(Nacionales e Internacionales)
 Protección contra caídas del
servicio
 Expectativa de duración del
cableado
 Reutilización de cableado
 Interferencias Electromagnéticas
(EMI)

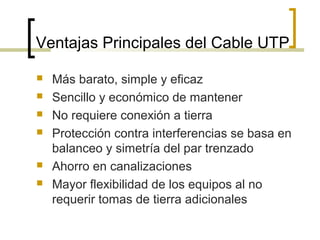

3. Ventajas Principales del Cable UTP
 Más barato, simple y eficaz
 Sencillo y económico de mantener
 No requiere conexión a tierra
 Protección contra interferencias se basa en
balanceo y simetría del par trenzado
 Ahorro en canalizaciones
 Mayor flexibilidad de los equipos al no
requerir tomas de tierra adicionales

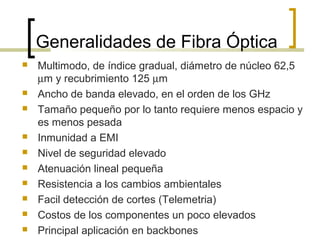

4. Generalidades de Fibra Óptica
 Multimodo, de índice gradual, diámetro de núcleo 62,5
µm y recubrimiento 125 µm
 Ancho de banda elevado, en el orden de los GHz
 Tamaño pequeño por lo tanto requiere menos espacio y
es menos pesada
 Inmunidad a EMI
 Nivel de seguridad elevado
 Atenuación lineal pequeña
 Resistencia a los cambios ambientales
 Facil detección de cortes (Telemetria)
 Costos de los componentes un poco elevados
 Principal aplicación en backbones

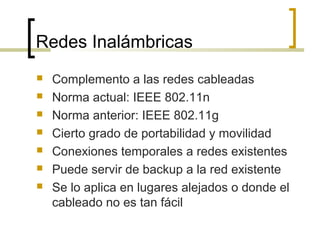

5. Redes Inalámbricas
 Complemento a las redes cableadas
 Norma actual: IEEE 802.11n
 Norma anterior: IEEE 802.11g
 Cierto grado de portabilidad y movilidad
 Conexiones temporales a redes existentes
 Puede servir de backup a la red existente
 Se lo aplica en lugares alejados o donde el
cableado no es tan fácil

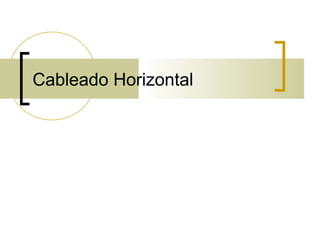

6. Cableado Horizontal

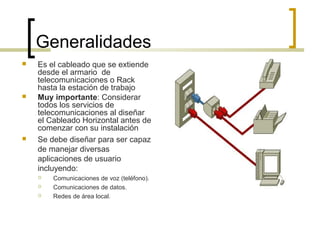

7. Generalidades
 Es el cableado que se extiende
desde el armario de
telecomunicaciones o Rack
hasta la estación de trabajo
 Muy importante: Considerar
todos los servicios de
telecomunicaciones al diseñar
el Cableado Horizontal antes de
comenzar con su instalación
 Se debe diseñar para ser capaz
de manejar diversas
aplicaciones de usuario
incluyendo:
 Comunicaciones de voz (teléfono).
 Comunicaciones de datos.
 Redes de área local.

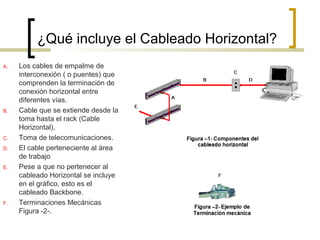

8. ¿Qué incluye el Cableado Horizontal?
A. Los cables de empalme de
interconexión ( o puentes) que
comprenden la terminación de
conexión horizontal entre
diferentes vías.
B. Cable que se extiende desde la
toma hasta el rack (Cable
Horizontal).
C. Toma de telecomunicaciones.
D. El cable perteneciente al área
de trabajo
E. Pese a que no pertenecer al
cableado Horizontal se incluye
en el gráfico, esto es el
cableado Backbone.
F. Terminaciones Mecánicas
Figura -2-.

9. Distancias del cableado horizontal
según norma TIA/EIA
 La distancia máxima para todos los
medios en el cableado Horizontal es 90
m (cat 5 y 5e).
 Cables de interconexión o cordones de
pacheo (puentes) en el punto de
interconexión no deben de exceder 6 m.
 El cable del área de trabajo, el que va
desde la estación de trabajo hasta de
telecomunicaciones no debe superar los
3 m.
 El total permitido para cordones de
pacheo o cables de interconexión en un
tendido horizontal es 10 m.
 El área horizontal que puede ser
atendida efectivamente por un armario
de telecomunicaciones está dentro de un
radio de 60m aproximadamente
alrededor del mismo.

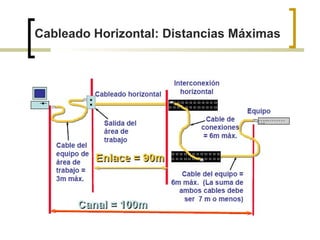

10. Cableado Horizontal: Distancias Máximas

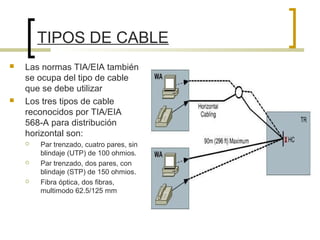

11. TIPOS DE CABLE
 Las normas TIA/EIA también
se ocupa del tipo de cable
que se debe utilizar
 Los tres tipos de cable
reconocidos por TIA/EIA
568-A para distribución
horizontal son:
 Par trenzado, cuatro pares, sin
blindaje (UTP) de 100 ohmios.
 Par trenzado, dos pares, con
blindaje (STP) de 150 ohmios.
 Fibra óptica, dos fibras,
multimodo 62.5/125 mm

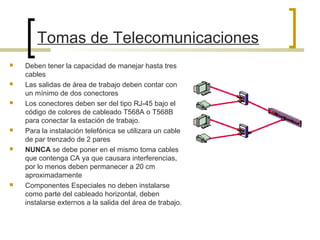

12. Tomas de Telecomunicaciones
 Deben tener la capacidad de manejar hasta tres
cables
 Las salidas de área de trabajo deben contar con
un mínimo de dos conectores
 Los conectores deben ser del tipo RJ-45 bajo el
código de colores de cableado T568A o T568B
para conectar la estación de trabajo.
 Para la instalación telefónica se utilizara un cable
de par trenzado de 2 pares
 NUNCA se debe poner en el mismo toma cables
que contenga CA ya que causara interferencias,
por lo menos deben permanecer a 20 cm
aproximadamente
 Componentes Especiales no deben instalarse
como parte del cableado horizontal, deben
instalarse externos a la salida del área de trabajo.

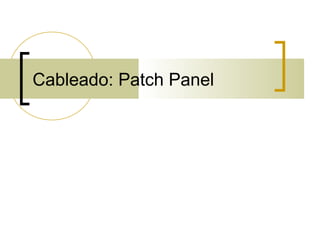

13. Cableado: Patch Panel

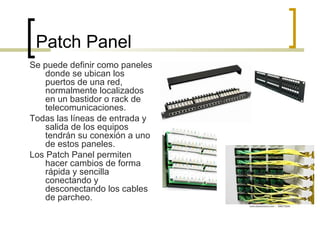

14. Patch Panel
Se puede definir como paneles
donde se ubican los
puertos de una red,
normalmente localizados
en un bastidor o rack de
telecomunicaciones.
Todas las líneas de entrada y
salida de los equipos
tendrán su conexión a uno
de estos paneles.
Los Patch Panel permiten
hacer cambios de forma
rápida y sencilla
conectando y
desconectando los cables
de parcheo.

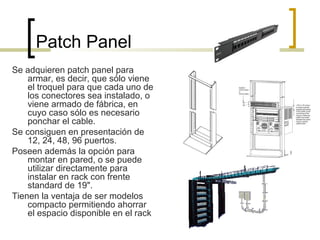

15. Patch Panel
Se adquieren patch panel para
armar, es decir, que sólo viene
el troquel para que cada uno de
los conectores sea instalado, o
viene armado de fábrica, en
cuyo caso sólo es necesario
ponchar el cable.
Se consiguen en presentación de
12, 24, 48, 96 puertos.
Poseen además la opción para
montar en pared, o se puede
utilizar directamente para
instalar en rack con frente
standard de 19".
Tienen la ventaja de ser modelos
compacto permitiendo ahorrar
el espacio disponible en el rack

16. Cableado: Cuarto de
Telecomunicaciones

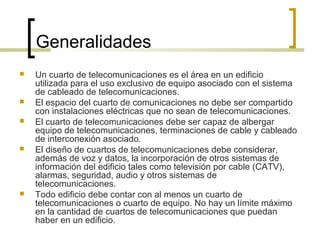

17. Generalidades
 Un cuarto de telecomunicaciones es el área en un edificio
utilizada para el uso exclusivo de equipo asociado con el sistema
de cableado de telecomunicaciones.
 El espacio del cuarto de comunicaciones no debe ser compartido
con instalaciones eléctricas que no sean de telecomunicaciones.
 El cuarto de telecomunicaciones debe ser capaz de albergar
equipo de telecomunicaciones, terminaciones de cable y cableado
de interconexión asociado.
 El diseño de cuartos de telecomunicaciones debe considerar,
además de voz y datos, la incorporación de otros sistemas de
información del edificio tales como televisión por cable (CATV),
alarmas, seguridad, audio y otros sistemas de
telecomunicaciones.
 Todo edificio debe contar con al menos un cuarto de
telecomunicaciones o cuarto de equipo. No hay un límite máximo
en la cantidad de cuartos de telecomunicaciones que puedan
haber en un edificio.

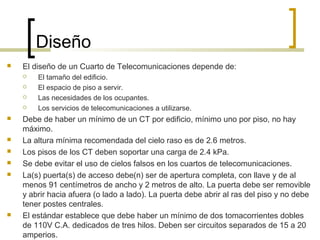

18. Diseño
 El diseño de un Cuarto de Telecomunicaciones depende de:
 El tamaño del edificio.
 El espacio de piso a servir.
 Las necesidades de los ocupantes.
 Los servicios de telecomunicaciones a utilizarse.
 Debe de haber un mínimo de un CT por edificio, mínimo uno por piso, no hay
máximo.
 La altura mínima recomendada del cielo raso es de 2.6 metros.
 Los pisos de los CT deben soportar una carga de 2.4 kPa.
 Se debe evitar el uso de cielos falsos en los cuartos de telecomunicaciones.
 La(s) puerta(s) de acceso debe(n) ser de apertura completa, con llave y de al
menos 91 centímetros de ancho y 2 metros de alto. La puerta debe ser removible
y abrir hacia afuera (o lado a lado). La puerta debe abrir al ras del piso y no debe
tener postes centrales.
 El estándar establece que debe haber un mínimo de dos tomacorrientes dobles
de 110V C.A. dedicados de tres hilos. Deben ser circuitos separados de 15 a 20
amperios.

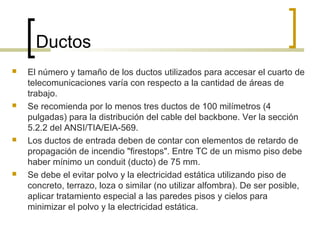

19. Ductos
 El número y tamaño de los ductos utilizados para accesar el cuarto de
telecomunicaciones varía con respecto a la cantidad de áreas de
trabajo.
 Se recomienda por lo menos tres ductos de 100 milímetros (4
pulgadas) para la distribución del cable del backbone. Ver la sección
5.2.2 del ANSI/TIA/EIA-569.
 Los ductos de entrada deben de contar con elementos de retardo de
propagación de incendio "firestops". Entre TC de un mismo piso debe
haber mínimo un conduit (ducto) de 75 mm.
 Se debe el evitar polvo y la electricidad estática utilizando piso de
concreto, terrazo, loza o similar (no utilizar alfombra). De ser posible,
aplicar tratamiento especial a las paredes pisos y cielos para
minimizar el polvo y la electricidad estática.

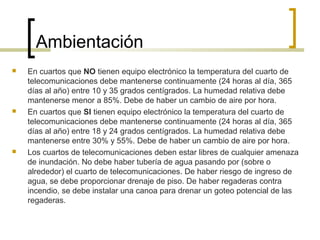

20. Ambientación
 En cuartos que NO tienen equipo electrónico la temperatura del cuarto de
telecomunicaciones debe mantenerse continuamente (24 horas al día, 365
días al año) entre 10 y 35 grados centígrados. La humedad relativa debe
mantenerse menor a 85%. Debe de haber un cambio de aire por hora.
 En cuartos que SI tienen equipo electrónico la temperatura del cuarto de
telecomunicaciones debe mantenerse continuamente (24 horas al día, 365
días al año) entre 18 y 24 grados centígrados. La humedad relativa debe
mantenerse entre 30% y 55%. Debe de haber un cambio de aire por hora.
 Los cuartos de telecomunicaciones deben estar libres de cualquier amenaza
de inundación. No debe haber tubería de agua pasando por (sobre o
alrededor) el cuarto de telecomunicaciones. De haber riesgo de ingreso de
agua, se debe proporcionar drenaje de piso. De haber regaderas contra
incendio, se debe instalar una canoa para drenar un goteo potencial de las
regaderas.

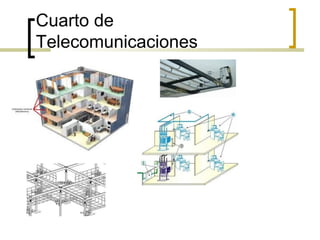

21. Cuarto de
Telecomunicaciones

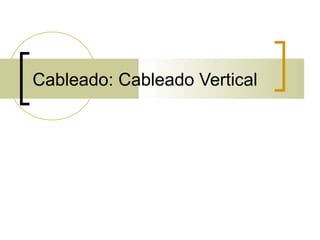

22. Cableado: Cableado Vertical

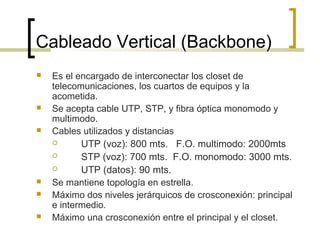

23. Cableado Vertical (Backbone)
 Es el encargado de interconectar los closet de
telecomunicaciones, los cuartos de equipos y la
acometida.
 Se acepta cable UTP, STP, y fibra óptica monomodo y
multimodo.
 Cables utilizados y distancias
 UTP (voz): 800 mts. F.O. multimodo: 2000mts
 STP (voz): 700 mts. F.O. monomodo: 3000 mts.
 UTP (datos): 90 mts.
 Se mantiene topología en estrella.
 Máximo dos niveles jerárquicos de crosconexión: principal
e intermedio.
 Máximo una crosconexión entre el principal y el closet.

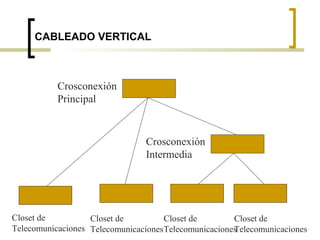

24. CABLEADO VERTICAL
Crosconexión
Principal
Crosconexión
Intermedia
Closet de
Telecomunicaciones
Closet de
Telecomunicaciones
Closet de
Telecomunicaciones
Closet de
Telecomunicaciones
