1. CABLEADO
ESTRUCTURADO

2. Se define Cableado estructurado como un método
para crear un organizado sistema de cableado que
pueda ser fácilmente entendido por
instaladores, administradores de red, técnicos y en
general el personal que interactúa con el cableado.
 Conjunto de recomendaciones para el desarrollo de
un sistema de cableado flexible que me permita
integrar múltiples servicios como lo son el de
voz, datos y video dentro de un edificio.

Cableado estructurado

3. 





Área de Trabajo
Cuarto de Telecomunicaciones
Cableado Horizontal
Cableado Vertical
Cuarto de Equipos
Administración.
COMPONENTES DE CABLEADO
ESTRUCTURADO

4. 



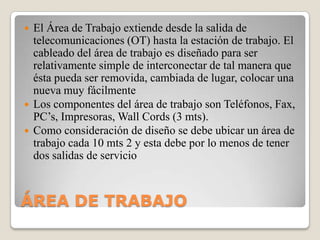

El Área de Trabajo extiende desde la salida de
telecomunicaciones (OT) hasta la estación de trabajo. El
cableado del área de trabajo es diseñado para ser
relativamente simple de interconectar de tal manera que
ésta pueda ser removida, cambiada de lugar, colocar una
nueva muy fácilmente
Los componentes del área de trabajo son Teléfonos, Fax,
PC’s, Impresoras, Wall Cords (3 mts).
Como consideración de diseño se debe ubicar un área de
trabajo cada 10 mts 2 y esta debe por lo menos de tener
dos salidas de servicio
ÁREA DE TRABAJO

5. Comprende el cableado desde el OT hasta el centro
del cableado. Incluye el cableado, accesorios de
conexión y el cross connect.
 Toda salida de telecomunicaciones debe terminar en
el closet de telecomunicaciones. Debido a esto la
topología que se maneja es en Estrella
 El cable según la norma que se puede utilizar es UTP
de 4 Pares 100 Ω , STP de 2 pares 150 Ω y Fibra
Óptica multimodo de dos fibras 62.5/150

CABLEADO HORIZONTAL

6. Distancia máxima entre el OT y el Patch Panel es de
90 mts independiente del medio que se este
utilizando.
 No se debe conectar directamente a equipos de
comunicaciones
 Se debe ubicar lejos de dispositivos cómo motores
eléctricos, lámparas fluorescentes, balastros, aires
acondicionados, cables de corriente alterna

CABLEADO HORIZONTAL

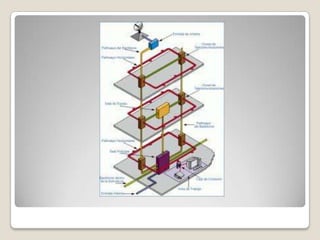

8. 


Un panel de conexión es un dispositivo de interconexión
a través del cual los tendidos de cableado horizontal se
pueden conectar con otros dispositivos de networking
como, por ejemplo, hubs y repetidores.
Es un arreglo de conectores RJ 45 que se utiliza para
realizar conexiones cruzadas (diferente a cableado
cruzado) entre los equipos activos y el cableado
horizontal
Se consiguen en presentaciones de 12 -24 -48 -96 puertos
PATCH PANEL

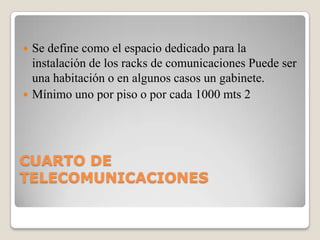

10. Se define como el espacio dedicado para la
instalación de los racks de comunicaciones Puede ser
una habitación o en algunos casos un gabinete.
 Mínimo uno por piso o por cada 1000 mts 2

CUARTO DE
TELECOMUNICACIONES

11. ◦ Área exclusiva dentro de un edificio para el equipo de
telecomunicaciones
◦ Su función principal es la terminación de cableado horizontal
◦ Puerta debe ser de 91 cms de Ancho por 2 mts de Alto y debe
abrir hacia afuera
◦ Su temperatura ambiente debe estar entre los 18 – 24 grados
centígrados
◦ Los cuartos de telecomunicaciones deben estar libre de amenazas
de inundación.
◦ Regulador, UPS
CARACTERÍSTICAS

12. Gabinete necesario y recomendado para instalar el
Patch panel y los equipos activos.
 Puede ser abierto o cerrado
 Debe estar provisto de ventiladores y extractores de
aire además de conexiones adecuadas de energía
regulada.

RACK

14. Es un trozo de cable UTP con dos
conectores que se emplea entre un
Patch panel y un elemento de
comunicación o entre el Jack y la
tarjeta de red.

PATCH CORD

15. El cable consiste en 4 pares torcidos
y existen varias categorías siendo las
tres más importantes (3, 5 y 5E)
utilizadas en transmisión de datos. El
cable Categoría 5 soporta
transmisión de datos hasta 100
Megabytes por segundo.

UTP UNSHIELDED TWISTED PAIR

16. Es un cable que a diferencia del UTP posee blindaje (Shielded Twisted
Pair) y es de solo dos pares, su utilización era principalmente para
voz, Ethernet 10 baseT y Token Ring, pero con el advenimiento de
nuevas aplicaciones que demandaban más velocidad como
Ethernet 100 baseT, la cantidad de cables se convirtió en un problemas
para seguir siendo utilizado, Su blindaje aunque protege los datos de
interferencia, cosa que no hace el UTP, presenta mayores pérdidas por
las capacitancias que se producen entre los conductores y el blindaje.

STP

17. Son los conectores que se utilizan en
la salida de telecomunicaciones, es
el Patch panel y en los equipos
activos. Es el conector hembra
(DCE) del sistema de cableado. Está
compuesto por ocho contactos de
tipo deslizante dispuestos en fila y
recubiertos por una capa fina de oro
de aproximadamente 50um para dar
una menor pérdida por reflexión
estructural a la hora de operar con el
conector macho.

JACK

18. Es el encargado de interconectar los closet de
telecomunicaciones, los cuartos de equipos y la
acometida.
 Se acepta cable UTP, STP, y fibra óptica monomodo
y multimodo.
 Cables utilizados y distancias

◦ UTP (voz): 800 mts. F.O. multimodo: 2000mts
◦ STP (voz): 700 mts. F.O. monomodo: 3000 mts.
◦ UTP (datos): 90 mts.

Se mantiene topología en estrella.
CABLEADO VERTICAL (BACKBONE)

20. 
Crosconexión Principal Crosconexión Intermedia
Closet de Telecomunicaciones Closet de
Telecomunicaciones Closet de Telecomunicaciones
Closet de Telecomunicaciones
CABLEADO VERTICA

21. 




Consiste en la entrada al edificio y la conexión al
backbone entre edificios.
Comprende el cable, las protecciones y elementos de
conexión.
No debe haber equipo no relacionado.
El mismo aterrizaje a tierra y suministro eléctrico que
el de los cuartos de telecomunicaciones.
Sitio seco sin posibilidades de inundación.
ACOMETIDA

22. 

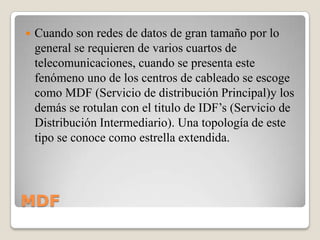

Cuando son redes de datos de gran tamaño por lo
general se requieren de varios cuartos de
telecomunicaciones, cuando se presenta este
fenómeno uno de los centros de cableado se escoge
como MDF (Servicio de distribución Principal)y los
demás se rotulan con el titulo de IDF’s (Servicio de
Distribución Intermediario). Una topología de este
tipo se conoce como estrella extendida.
MDF
