1. INVESTIGACION SOBRE EL CABLEADO HORIZONTAL.
1. Informe con las características principales del cableado Horizontal
R/:
 No puede ser menos a 10mts cuadrado de superficie.
 Salidas de telecomunicaciones como mínimo para cada W.A.
 Las tomas de corriente eléctrica deberán estar lo más próximos al W.A.
 Las vías de acceso del cableado podrán ir por paredes, columnas, techos o
pisos.
 Se deberán utilizar patch cords para conectar todos los equipos de
telecomunicaciones.
 La distancia mínima desde el piso a los tomas es de 30 cm.
 El cableado no debe exceder los 90m
2. Informe con los tipos de cableados Horizontales que mas se utilizan y sus
medidas estandarizadas.
R/:
 Cables de par trenzado sin blindar (UTP) de 100 ohm y cuatro pares.
 Cables de par trenzado blindados (STP) de 150 ohm y cuatro pares.
 Cables de fibra óptica multimodo de 62.5/125 um y dos fibras.
3. Informe con los principales elementos que se encuentran en el cableado
Horizontal.
R/:
 Rutas y Espacios Horizontales Las rutas y espacios horizontales son
utilizados para distribuir y soportar cable horizontal y conectar hardware
entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas
rutas y espacios son los "contenedores" del cableado Horizontal.
 Si existiera cielo raso suspendido se recomienda la utilización de canaletas
para transportar los cables horizontales.
 Una tubería de ¾ in por cada dos cables UTP.
 Una tubería de 1in por cada cable de dos fibras ópticas.
 Los radios mínimos de curvatura deben ser bien implementados.
 Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de
trabajo. En inglés: Work Area Outlets (WAO).
 Cables y conectores de transición instalados entre las salidas del área de
trabajo y el cuarto de telecomunicaciones.

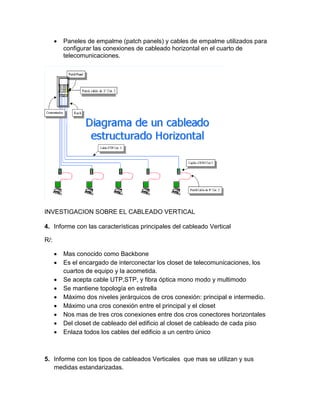

2.  Paneles de empalme (patch panels) y cables de empalme utilizados para
configurar las conexiones de cableado horizontal en el cuarto de
telecomunicaciones.
INVESTIGACION SOBRE EL CABLEADO VERTICAL
4. Informe con las características principales del cableado Vertical
R/:
 Mas conocido como Backbone
 Es el encargado de interconectar los closet de telecomunicaciones, los
cuartos de equipo y la acometida.
 Se acepta cable UTP,STP, y fibra óptica mono modo y multimodo
 Se mantiene topología en estrella
 Máximo dos niveles jerárquicos de cros conexión: principal e intermedio.
 Máximo una cros conexión entre el principal y el closet
 Nos mas de tres cros conexiones entre dos cros conectores horizontales
 Del closet de cableado del edificio al closet de cableado de cada piso
 Enlaza todos los cables del edificio a un centro único
5. Informe con los tipos de cableados Verticales que mas se utilizan y sus
medidas estandarizadas.

3. R/:
 UTP(voz) : 800 metros F.O multimodo:2000 metros
 STP(voz):700 metros F.O monomodo: 3000 metros
 UTP(datos):90 metros
6. Informe con los principales elementos que se encuentran en el cable Vertical
R/:
 Acometida de los puestos de trabajo: 2 cables UTP llegan desde cada
puesto de trabajo.
 Acometida del backbone telefónico: cable multipar que puede determinar en
regletas de conexión o en “patch panel”.
 Acometida del backbone de datos: cables de fibra óptica que se llevan a
una bandeja de conexión adecuada.
 Electrónica de la red de datos: Hubs, Switches, Bridges y otros dispositivos
necesarios.
 Alimentación eléctrica para dichos dispositivos.
 Iluminación interna para facilitar la realización de trabajos en el gabinete.
 Ventilación a fin de mantener la temperatura interna dentro de límites
aceptables.

4. EXPLICACION:
El cableado horizontal es todo aquel que va por las canaletas y/o tuberías y el
cableado vertical es el que va en los gabinetes y además de ser el que distribuye o
alimenta con los datos o internet a las diferentes salas de computadores o plantas
del edificio.
