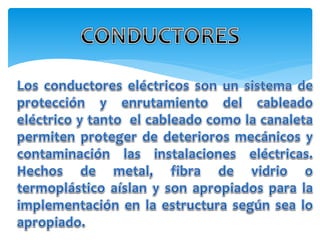

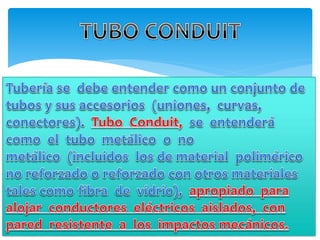

Los tubos rígidos son más resistentes a daños mecánicos. Están fabricados con PVC de doble capa para mayor resistencia e aislamiento. Se usan principalmente para instalaciones eléctricas industriales, tanto visibles como ocultas, y pueden estar expuestos a la intemperie.

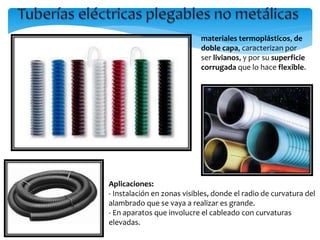

6. materiales termoplásticos, de
doble capa, caracterizan por
ser livianos, y por su superficie
corrugada que lo hace flexible.
Aplicaciones:
- Instalación en zonas visibles, donde el radio de curvatura del
alambrado que se vaya a realizar es grande.
- En aparatos que involucre el cableado con curvaturas
elevadas.

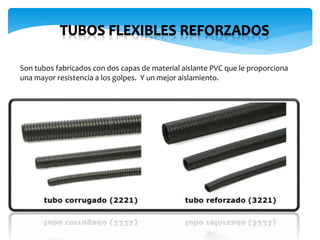

7. Son tubos fabricados con dos capas de material aislante PVC que le proporciona
una mayor resistencia a los golpes. Y un mejor aislamiento.

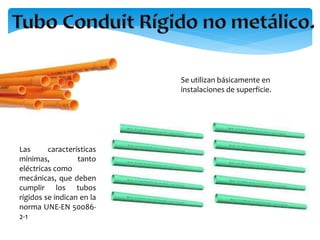

8. Se utilizan básicamente en
instalaciones de superficie.
Las características
mínimas, tanto
eléctricas como
mecánicas, que deben
cumplir los tubos
rígidos se indican en la
norma UNE-EN 50086-
2-1

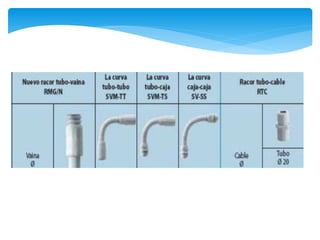

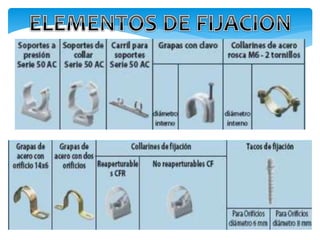

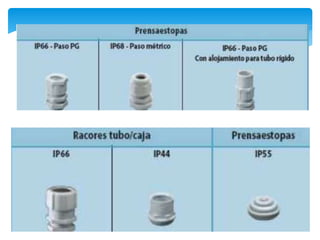

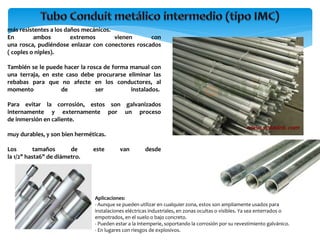

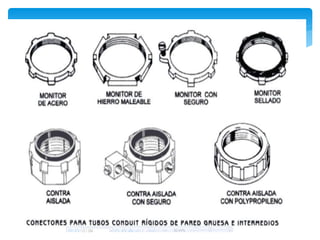

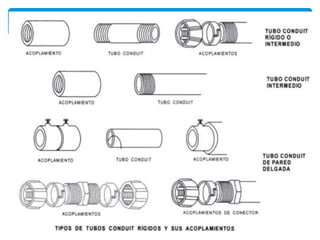

13. más resistentes a los daños mecánicos.
En ambos extremos vienen con
una rosca, pudiéndose enlazar con conectores roscados
( coples o niples).
También se le puede hacer la rosca de forma manual con
una terraja, en este caso debe procurarse eliminar las
rebabas para que no afecte en los conductores, al
momento de ser instalados.
Para evitar la corrosión, estos son galvanizados
internamente y externamente por un proceso
de inmersión en caliente.
muy durables, y son bien herméticas.
Los tamaños de este van desde
la 1/2" hasta6" de diámetro.
Aplicaciones:
- Aunque se pueden utilizar en cualquier zona, estos son ampliamente usados para
instalaciones eléctricas industriales, en zonas ocultas o visibles. Ya sea enterrados o
empotrados, en el suelo o bajo concreto.
- Pueden estar a la intemperie, soportando la corrosión por su revestimiento galvánico.
- En lugares con riesgos de explosivos.

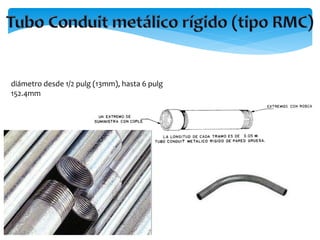

14. diámetro desde 1/2 pulg (13mm), hasta 6 pulg
152.4mm

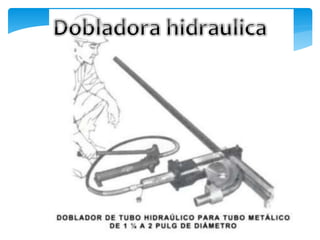

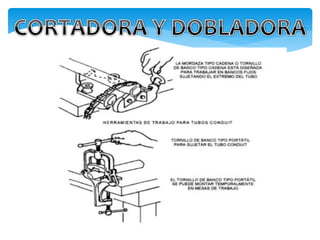

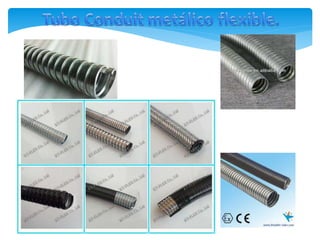

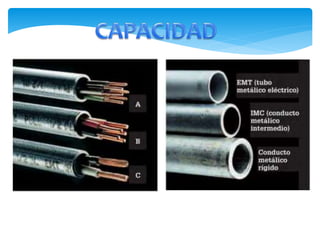

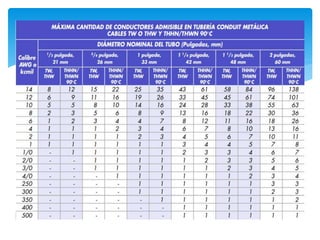

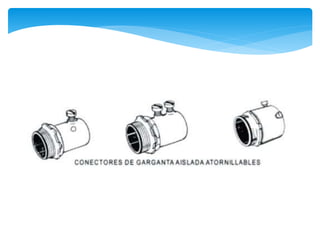

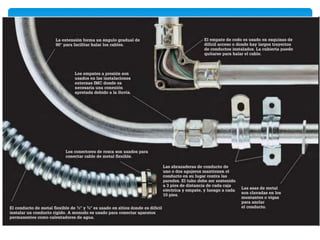

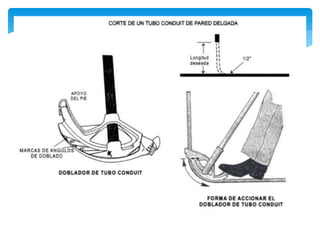

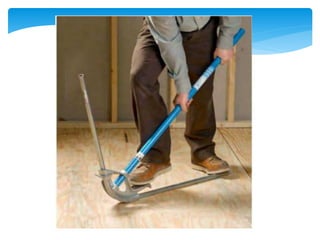

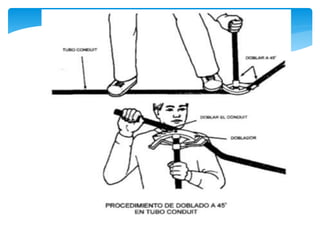

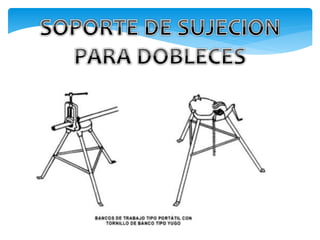

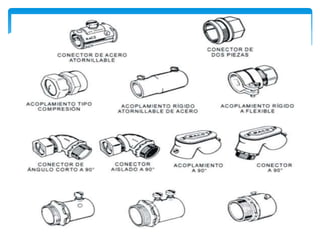

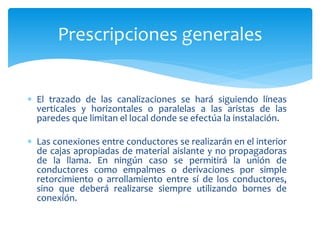

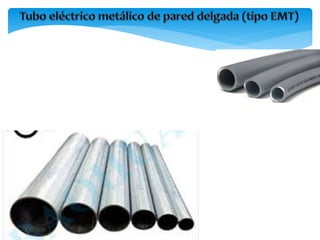

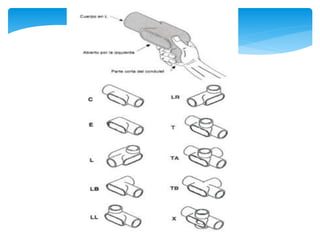

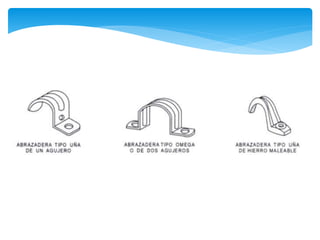

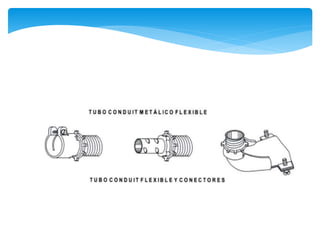

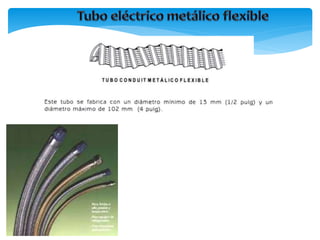

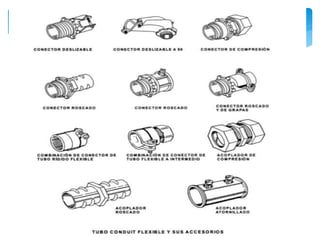

37.  El trazado de las canalizaciones se hará siguiendo líneas
verticales y horizontales o paralelas a las aristas de las
paredes que limitan el local donde se efectúa la instalación.
 Las conexiones entre conductores se realizarán en el interior
de cajas apropiadas de material aislante y no propagadoras
de la llama. En ningún caso se permitirá la unión de
conductores como empalmes o derivaciones por simple
retorcimiento o arrollamiento entre sí de los conductores,
sino que deberá realizarse siempre utilizando bornes de
conexión.
Prescripciones generales

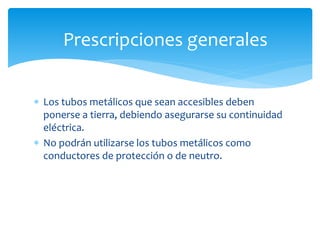

38.  Los tubos metálicos que sean accesibles deben
ponerse a tierra, debiendo asegurarse su continuidad
eléctrica.
 No podrán utilizarse los tubos metálicos como
conductores de protección o de neutro.
Prescripciones generales

39.  Este tipo de bandeja se utiliza en lugares cerrados y con poca ventilación
ya que permite aislar de manera segura el cableado que pasa por ella y
gracias a su estructura alámbrica garantiza gran ventilación.
Canaleta de rejilla

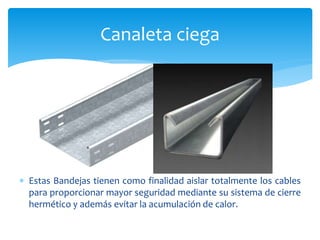

40.  Estas Bandejas tienen como finalidad aislar totalmente los cables
para proporcionar mayor seguridad mediante su sistema de cierre
hermético y además evitar la acumulación de calor.
Canaleta ciega

41.  Estas Bandejas tienen como finalidad aislar totalmente los cables para
proporcionar mayor seguridad mediante su sistema de cierre hermético y a
la vez proporcionar la ventilación necesaria en lugares demasiado cerrados.
Canaleta perforada

42.  Estas bandejas son fabricadas de acuerdo a las especificaciones y
necesidades particulares de cada cliente, no tiene limitaciones en cuanto a
diseño y se puede elaborar de la manera que se desee siempre y cuando sea
factible.
Canaleta especial

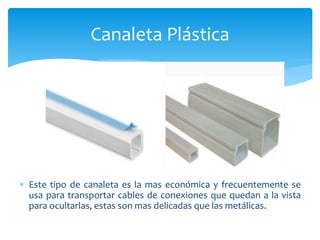

43.  Este tipo de canaleta es la mas económica y frecuentemente se
usa para transportar cables de conexiones que quedan a la vista
para ocultarlas, estas son mas delicadas que las metálicas.
Canaleta Plástica

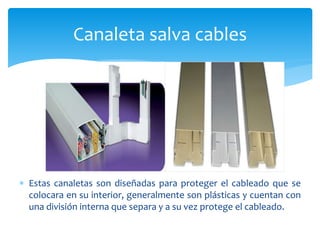

44.  Estas canaletas son diseñadas para proteger el cableado que se
colocara en su interior, generalmente son plásticas y cuentan con
una división interna que separa y a su vez protege el cableado.
Canaleta salva cables

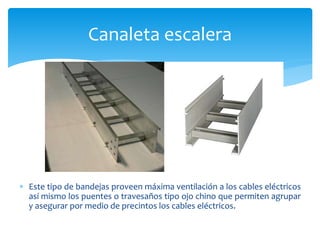

45.  Este tipo de bandejas proveen máxima ventilación a los cables eléctricos
así mismo los puentes o travesaños tipo ojo chino que permiten agrupar
y asegurar por medio de precintos los cables eléctricos.
Canaleta escalera

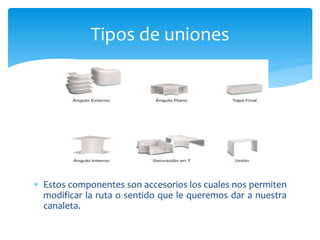

46.  Estos componentes son accesorios los cuales nos permiten
modificar la ruta o sentido que le queremos dar a nuestra
canaleta.
Tipos de uniones

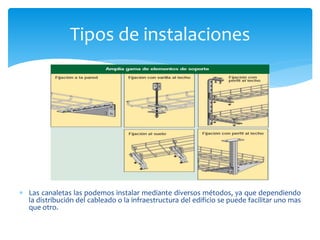

47.  Las canaletas las podemos instalar mediante diversos métodos, ya que dependiendo
la distribución del cableado o la infraestructura del edificio se puede facilitar uno mas
que otro.
Tipos de instalaciones

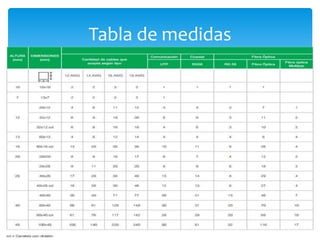

48. Tabla de medidas

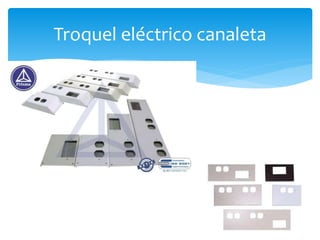

49. Troquel eléctrico canaleta

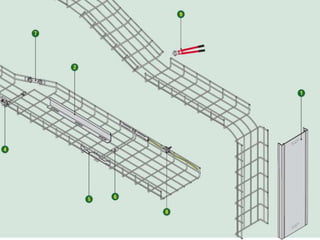

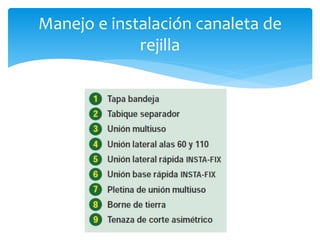

50. Manejo e instalación canaleta de
rejilla

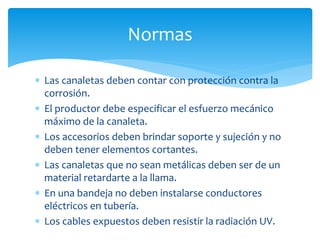

53.  Las canaletas deben contar con protección contra la
corrosión.
 El productor debe especificar el esfuerzo mecánico
máximo de la canaleta.
 Los accesorios deben brindar soporte y sujeción y no
deben tener elementos cortantes.
 Las canaletas que no sean metálicas deben ser de un
material retardarte a la llama.
 En una bandeja no deben instalarse conductores
eléctricos en tubería.
 Los cables expuestos deben resistir la radiación UV.
Normas

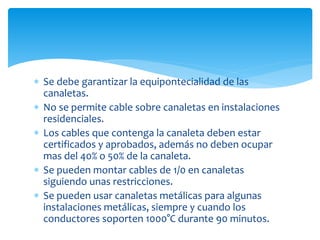

54.  Se debe garantizar la equipontecialidad de las
canaletas.
 No se permite cable sobre canaletas en instalaciones
residenciales.
 Los cables que contenga la canaleta deben estar
certificados y aprobados, además no deben ocupar
mas del 40% o 50% de la canaleta.
 Se pueden montar cables de 1/0 en canaletas
siguiendo unas restricciones.
 Se pueden usar canaletas metálicas para algunas
instalaciones metálicas, siempre y cuando los
conductores soporten 1000°C durante 90 minutos.
