1. ANDRES FELIPE ALVIS ROJAS
IMPACTO SOCIOECONÓMICO DE LA MINERÍA EN
COLOMBIA

2. LA BELLEZA DE NUESTRO PLANETA TIERRA Y LA LUNA

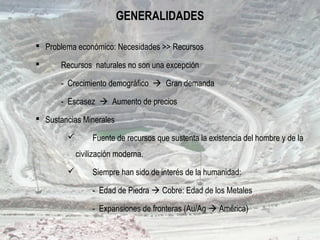

3. GENERALIDADES
 Problema económico: Necesidades >> Recursos
 Recursos naturales no son una excepción
- Crecimiento demográfico  Gran demanda
- Escasez  Aumento de precios
 Sustancias Minerales
 Fuente de recursos que sustenta la existencia del hombre y de la
civilización moderna.
 Siempre han sido de interés de la humanidad:
- Edad de Piedra  Cobre: Edad de los Metales
- Expansiones de fronteras (Au/Ag  América)

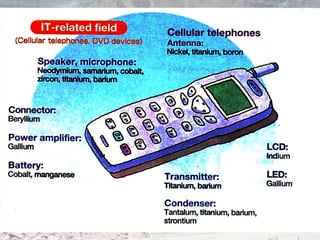

4.  Presentes en todas las actividades de la sociedad
- Construcciones - Medios de transporte
- Comunicaciones - Fertilizantes
- Utensilios y materiales de uso diario
- Joyas
- Lenguaje cotidiano
HOY EN DÍA
 Minerales están en continua y creciente demanda
- Países pobres  Crecimiento y desarrollo
- Sociedades industrializadas  Incrementar desarrollo

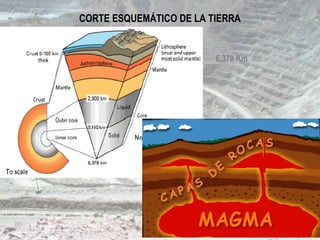

5. CORTE ESQUEMÁTICO DE LA TIERRA
6,378 Km

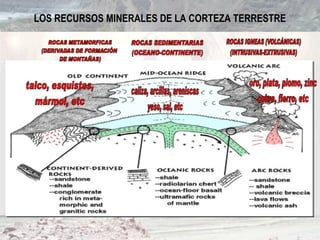

6. LOS RECURSOS MINERALES DE LA CORTEZA TERRESTRE

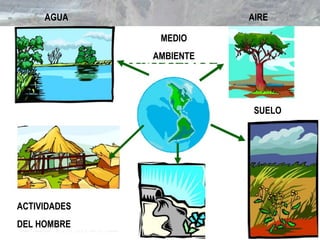

7. AIREAGUA
ACTIVIDADES
DEL HOMBRE
SUELO
MEDIO
AMBIENTE

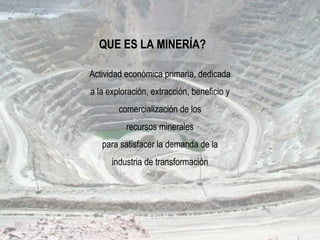

8. Actividad económica primaria, dedicada
a la exploración, extracción, beneficio y
comercialización de los
recursos minerales
para satisfacer la demanda de la
industria de transformación
QUE ES LA MINERÍA?

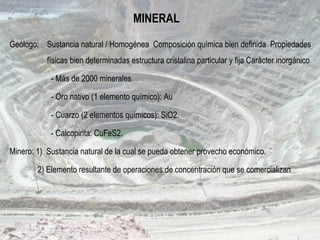

9. MINERAL
Geólogo: Sustancia natural / Homogénea Composición química bien definida Propiedades
físicas bien determinadas estructura cristalina particular y fija Carácter inorgánico
- Más de 2000 minerales
- Oro nativo (1 elemento químico): Au
- Cuarzo (2 elementos químicos): SiO2.
- Calcopirita: CuFeS2.
Minero: 1) Sustancia natural de la cual se pueda obtener provecho económico.
2) Elemento resultante de operaciones de concentración que se comercializan

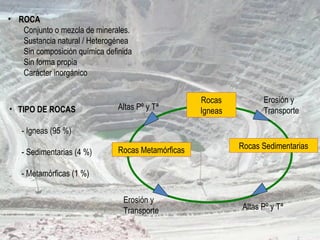

10. • ROCA
Conjunto o mezcla de minerales.
Sustancia natural / Heterogénea
Sin composición química definida
Sin forma propia
Carácter inorgánico
• TIPO DE ROCAS
- Igneas (95 %)
- Sedimentarias (4 %)
- Metamórficas (1 %)
Rocas
Igneas
Rocas Metamórficas Rocas Sedimentarias
Altas Pº y Tª
Altas Pº y Tª
Erosión y
Transporte
Erosión y
Transporte

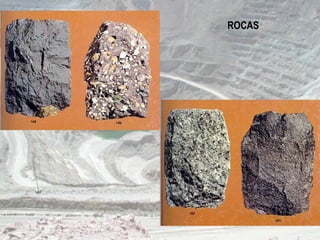

11. ROCAS

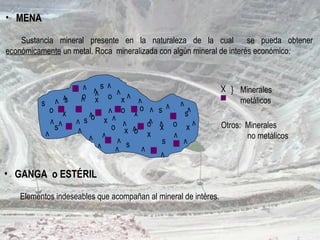

12. • MENA
Sustancia mineral presente en la naturaleza de la cual se pueda obtener
económicamente un metal. Roca mineralizada con algún mineral de interés económico.
x
x
x
x
x
x
x x
x
o
o
o
o
o
o
o
o o
o
v
v
v
v
v
v
vv
v
v v
v
v
v
v
vv
v
s
s
s
s
s
s
ss
s
v v
v
v
vv v
v
v
v
v
v
vv
v
vv
v
Otros: Minerales
no metálicos
X
Minerales
metálicos
}
• GANGA o ESTÉRIL
Elementos indeseables que acompañan al mineral de intéres.

13. Pisanita
Brochantita Cuprita con cobre
nativo
Eritrina

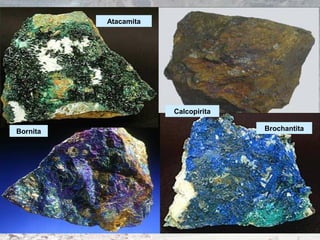

14. Atacamita
BrochantitaBornita
Calcopirita

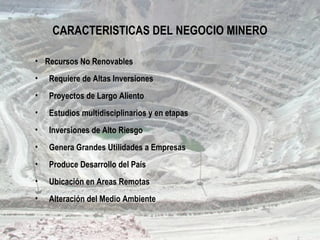

16. CARACTERISTICAS DEL NEGOCIO MINERO
• Recursos No Renovables
• Requiere de Altas Inversiones
• Proyectos de Largo Aliento
• Estudios multidisciplinarios y en etapas
• Inversiones de Alto Riesgo
• Genera Grandes Utilidades a Empresas
• Produce Desarrollo del País
• Ubicación en Areas Remotas
• Alteración del Medio Ambiente

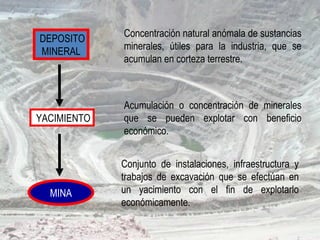

17. Concentración natural anómala de sustancias
minerales, útiles para la industria, que se
acumulan en corteza terrestre.
DEPOSITO
MINERAL
Acumulación o concentración de minerales
que se pueden explotar con beneficio
económico.
YACIMIENTO
Conjunto de instalaciones, infraestructura y
trabajos de excavación que se efectúan en
un yacimiento con el fin de explotarlo
económicamente.
MINA

18. ¿ COMO TENER UNA MINA ?
ARRIENDO
REMATE
COMPRA
EXPLORACIONSOCIEDAD

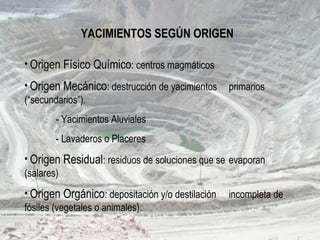

19. YACIMIENTOS SEGÚN ORIGEN
• Origen Físico Químico: centros magmáticos
• Origen Mecánico: destrucción de yacimientos primarios
(“secundarios”).
- Yacimientos Aluviales
- Lavaderos o Placeres
• Origen Residual: residuos de soluciones que se evaporan
(salares)
• Origen Orgánico: depositación y/o destilación incompleta de
fósiles (vegetales o animales).

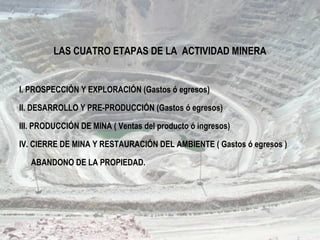

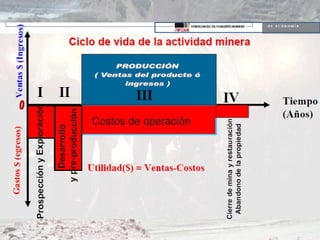

20. LAS CUATRO ETAPAS DE LA ACTIVIDAD MINERA
I. PROSPECCIÓN Y EXPLORACIÓN (Gastos ó egresos)
II. DESARROLLO Y PRE-PRODUCCIÓN (Gastos ó egresos)
III. PRODUCCIÓN DE MINA ( Ventas del producto ó ingresos)

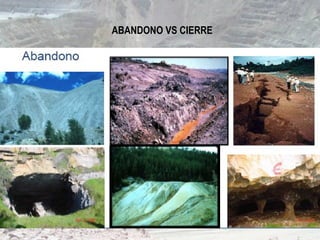

IV. CIERRE DE MINA Y RESTAURACIÓN DEL AMBIENTE ( Gastos ó egresos )
ABANDONO DE LA PROPIEDAD.

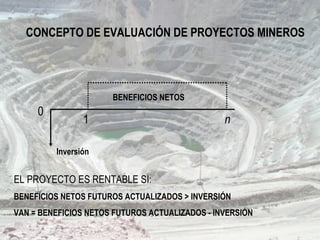

22. CONCEPTO DE EVALUACIÓN DE PROYECTOS MINEROS
0
1 n
Inversión
EL PROYECTO ES RENTABLE SI:
BENEFICIOS NETOS FUTUROS ACTUALIZADOS > INVERSIÓN
VAN = BENEFICIOS NETOS FUTUROS ACTUALIZADOS - INVERSIÓN
BENEFICIOS NETOS

23. RENTABILIDAD DE PROYECTOS MINEROS
VAN = - Io + Σ Bi - Ci
i=1 (1+k)i
Io:Inversión inicial
B: Ingresos
C: Costos
K: Tasa
n: Vida del proyecto
n

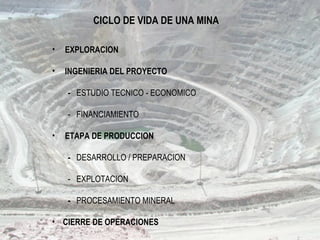

24. CICLO DE VIDA DE UNA MINA
• EXPLORACION
• INGENIERIA DEL PROYECTO
- ESTUDIO TECNICO - ECONOMICO
- FINANCIAMIENTO
• ETAPA DE PRODUCCION
- DESARROLLO / PREPARACION
- EXPLOTACION
- PROCESAMIENTO MINERAL
• CIERRE DE OPERACIONES

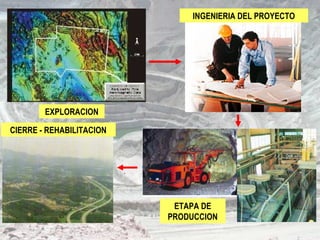

25. EXPLORACION
CIERRE - REHABILITACION
INGENIERIA DEL PROYECTO
ETAPA DE
PRODUCCION

26. EXPLORACION
• EXPLORACION CIENTIFICA
- Gabinete
- Estudios Aéreos
- Estudios en Terreno
- Penetración Subsuelo
• EXPLORACION BURDA
• IDEA
• ESTIMACION DE RECURSOS
- Cantidad / Calidad • 1000 estudios  1 yacimiento / 100 yacimientos  1 MINA

27. PRESUPUESTO MUNDIAL ESTIMADO PARA EXPLORACIÓN

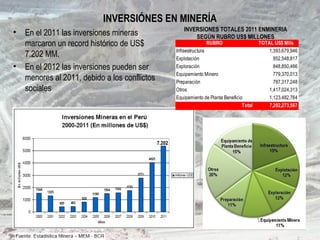

28. INVERSIÓNES EN MINERÍA
• En el 2011 las inversiones mineras
marcaron un record histórico de US$
7.202 MM.
• En el 2012 las inversiones pueden ser
menores al 2011, debido a los conflictos
sociales
7.202
RUBRO TOTAL US$ Mlls
Infraestructura 1,393,679,946
Explotación 852,548,817
Exploración 848,850,466
Equipamiento Minero 779,370,013
Preparación 787,317,248
Otros 1,417,024,313
Equipamiento de Planta Beneficio 1,123,482,764
Total 7,202,273,567
INVERSIONES TOTALES 2011 ENMINERIA
SEGÚN RUBRO US$ MILLONES

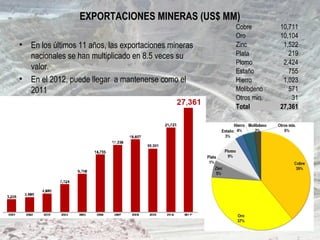

29. EXPORTACIONES MINERAS (US$ MM)
• En los últimos 11 años, las exportaciones mineras
nacionales se han multiplicado en 8.5 veces su
valor.
• En el 2012, puede llegar a mantenerse como el
2011
Cobre 10,711
Oro 10,104
Zinc 1,522
Plata 219
Plomo 2,424
Estaño 755
Hierro 1,023
Molibdeno 571
Otros min. 31
Total 27,361

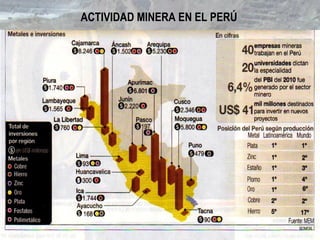

30. ACTIVIDAD MINERA EN EL PERÚ

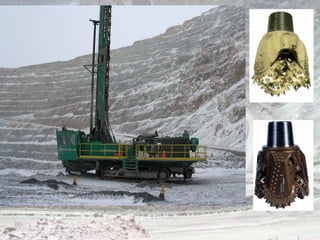

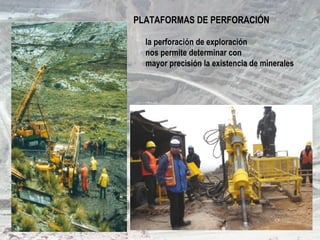

31. PLATAFORMAS DE PERFORACIÓN
la perforación de exploración
nos permite determinar con
mayor precisión la existencia de minerales

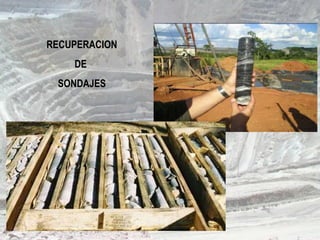

32. RECUPERACION
DE
SONDAJES

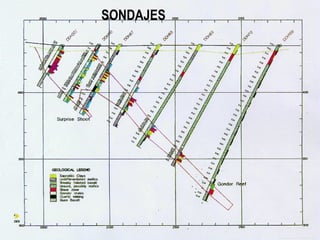

33. SONDAJES

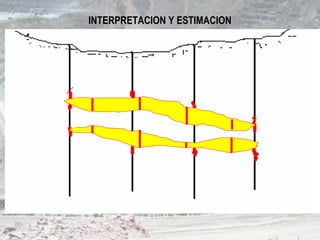

34. INTERPRETACION Y ESTIMACION

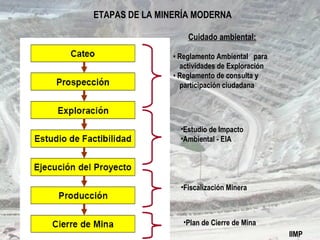

35. ETAPAS DE LA MINERÍA MODERNA
Cuidado ambiental:
• Reglamento Ambiental para
actividades de Exploración
• Reglamento de consulta y
participación ciudadana
•Estudio de Impacto
•Ambiental - EIA
•Fiscalización Minera
•Plan de Cierre de Mina
IIMP

36. ETAPAS DE LA MINERIA MODERNA
Buscar
mineral
No existe
mineral
Procede
al plan de
Cierre
IIMP

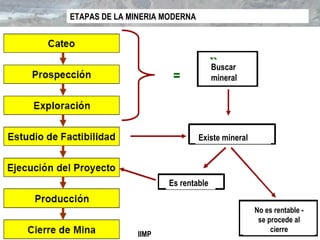

37. ETAPAS DE LA MINERIA MODERNA
Buscar
mineral
Existe mineral
Es rentable
No es rentable -
se procede al
cierre
IIMP

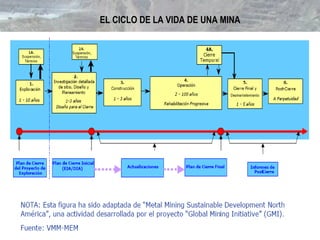

38. EL CICLO DE LA VIDA DE UNA MINA

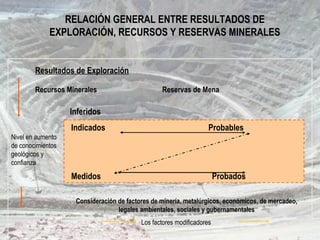

39. RELACIÓN GENERAL ENTRE RESULTADOS DE
EXPLORACIÓN, RECURSOS Y RESERVAS MINERALES
Resultados de Exploración
Inferidos
Nivel en aumento
de conocimientos
geológicos y
confianza
Consideración de factores de minería, metalúrgicos, económicos, de mercadeo,
legales ambientales, sociales y gubernamentales
Los factores modificadores
Recursos Minerales Reservas de Mena
Indicados Probables
Medidos Probados

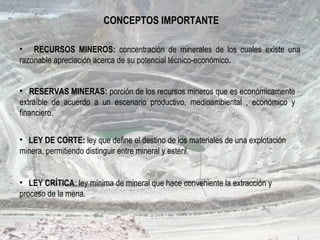

40. • RECURSOS MINEROS: concentración de minerales de los cuales existe una
razonable apreciación acerca de su potencial técnico-económico.
• RESERVAS MINERAS: porción de los recursos mineros que es económicamente
extraíble de acuerdo a un escenario productivo, medioambiental , económico y
financiero.
• LEY DE CORTE: ley que define el destino de los materiales de una explotación
minera, permitiendo distinguir entre mineral y estéril.
• LEY CRÍTICA: ley mínima de mineral que hace conveniente la extracción y
proceso de la mena.
CONCEPTOS IMPORTANTE

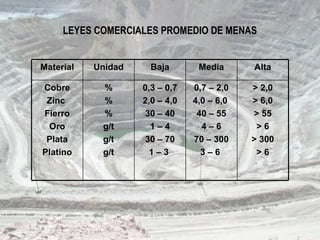

41. LEYES COMERCIALES PROMEDIO DE MENAS
Material Unidad Baja Media Alta
Cobre
Zinc
Fierro
Oro
Plata
Platino
%
%
%
g/t
g/t
g/t
0,3 – 0,7
2,0 – 4,0
30 – 40
1 – 4
30 – 70
1 – 3
0,7 – 2,0
4,0 – 6,0
40 – 55
4 – 6
70 – 300
3 – 6
> 2,0
> 6,0
> 55
> 6
> 300
> 6

42. Ley Cu = 2 %
Ley Au = 5 g/t
Metal fino contenido = T x
ley
Metal fino contenido = T x ley / 100

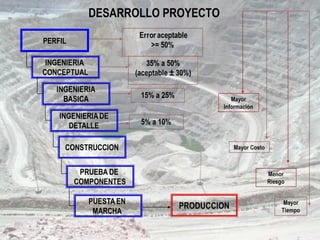

43. PERFIL
DESARROLLO PROYECTO

44. TEMAS A CONSIDERAR
• Aspectos geológicos y geomecánicos
• Estimación de las reservas de mena
• Desarrollo de la mina
• Explotación de la mina
• Procesamiento de la mena
• Estudios de mercado
• Infraestructura del proyecto
- Aspectos fisiográficos
- Recursos energéticos (e.e. y agua)
- Mano de obra
- Comunicaciones
- Insumos
• Situación país
- Estabilidad política y económica
- Marco legal (laboral, ambiental, etc)
- Conflictos Sociales
TE
C
N
-
E
C
O
N
Y
F
I
N
A
N
CI
E
R
O

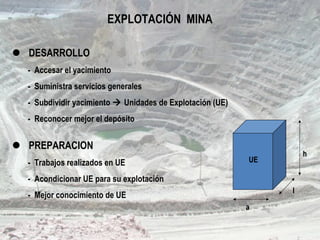

45. EXPLOTACIÓN MINA
 DESARROLLO
- Accesar el yacimiento
- Suministra servicios generales
- Subdividir yacimiento  Unidades de Explotación (UE)
- Reconocer mejor el depósito
 PREPARACION
- Trabajos realizados en UE
- Acondicionar UE para su explotación
- Mejor conocimiento de UE
UE
a
l
h

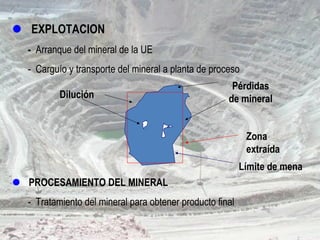

46.  EXPLOTACION
- Arranque del mineral de la UE
- Carguío y transporte del mineral a planta de proceso
 PROCESAMIENTO DEL MINERAL
- Tratamiento del mineral para obtener producto final
Dilución
Pérdidas
de mineral
Límite de mena
Zona
extraída

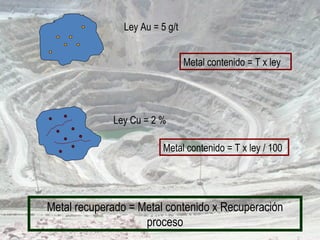

47. Ley Cu = 2 %
Ley Au = 5 g/t
Metal contenido = T x ley
Metal contenido = T x ley / 100
Metal recuperado = Metal contenido x Recuperación
proceso

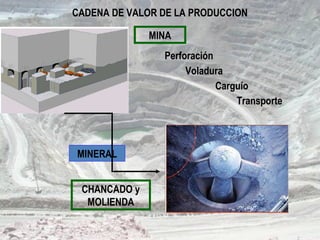

48. CADENA DE VALOR DE LA PRODUCCION
MINA
Perforación
CHANCADO y
MOLIENDA
MINERAL
Transporte
Voladura
Carguío

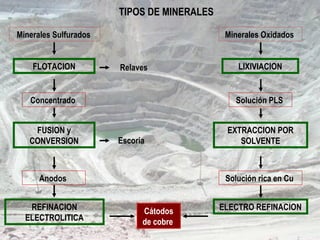

49. Minerales Sulfurados Minerales Oxidados
LIXIVIACION
Cátodos
de cobre
Relaves
Concentrado Solución PLS
Anodos
FUSION y
CONVERSION
REFINACION
ELECTROLITICA
FLOTACION
EXTRACCION POR
SOLVENTE
ELECTRO REFINACION
Escoria
Solución rica en Cu
TIPOS DE MINERALES

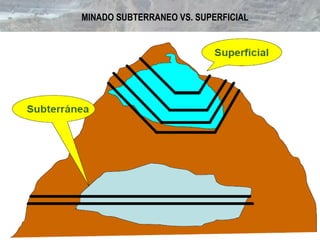

50. MINADO SUBTERRANEO VS. SUPERFICIAL

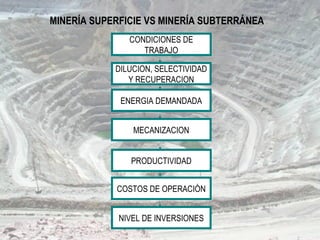

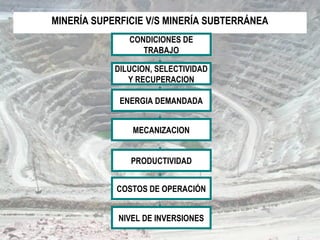

51. MINERÍA SUPERFICIE VS MINERÍA SUBTERRÁNEA
CONDICIONES DE
TRABAJO
DILUCION, SELECTIVIDAD
Y RECUPERACION
ENERGIA DEMANDADA
MECANIZACION
COSTOS DE OPERACIÓN
NIVEL DE INVERSIONES
PRODUCTIVIDAD

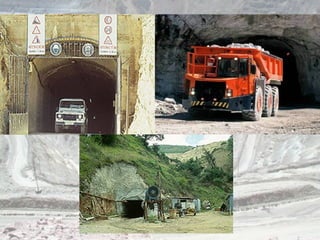

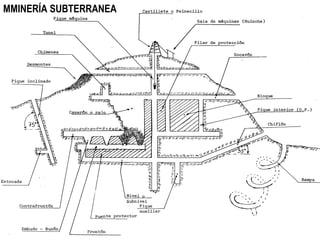

52. MMINERÍA SUBTERRANEA

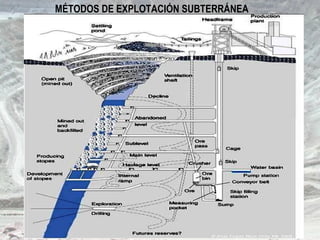

53. MÉTODOS DE EXPLOTACIÓN SUBTERRÁNEA

54. ACTIVIDADES UNITARIAS

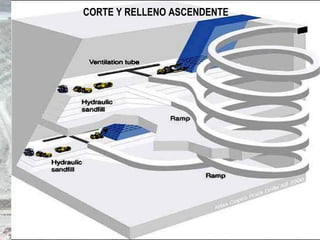

55. CORTE Y RELLENO ASCENDENTE

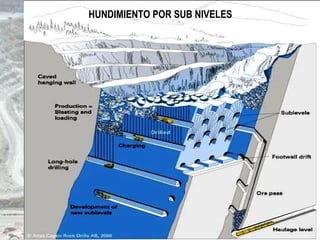

56. HUNDIMIENTO POR SUB NIVELES

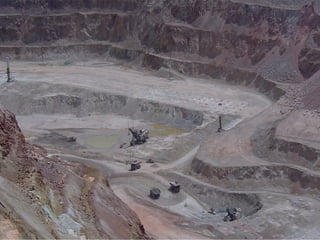

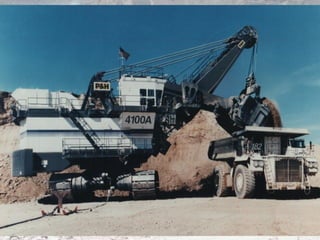

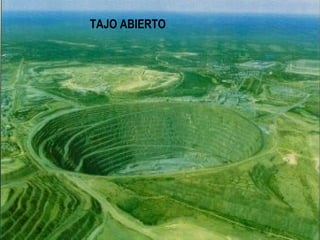

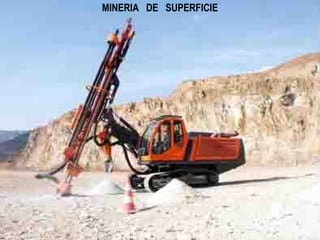

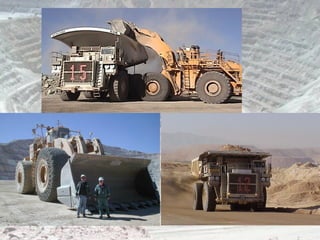

58. MINERÍA DE SUPERFICIE
Brøyt 600 -series
D 600 W, ED 600 W,
D 600 T, ED 600 T
Bucket range: 3.0 - 4.0 m³
Machine weight 41,900 - 47,500 kg
Brøyt 800 -series
D 800 W, ED 800 W,
D 800 T, ED 800 T
Bucket range: 4.0 - 5.0 m³
Machine weight 52,500 - 62,700 kg
Brøyt 1000 -series
D 1000 W, ED 1000 W
D 1000 T, ED 1000 T
Bucket range: 5.0 - 6.0 m³
Machine weight 55,500 - 65,700 kg
Undercarriages
Wheeled (W): Steel Wheel at front, solid runner wheel at rear
Tracked (T): Heavy duty welded steel track construction
Power sources
Diesel engine (D): Volvo TWD
Electro diesel (ED): Volvo TWD, ABB
Brøyt Product line

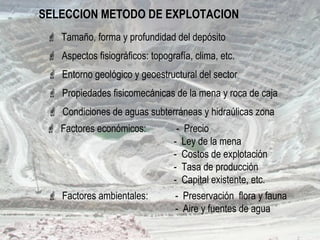

59. SELECCION METODO DE EXPLOTACION
 Aspectos fisiográficos: topografía, clima, etc.
 Entorno geológico y geoestructural del sector
 Factores económicos: - Precio
- Ley de la mena
- Costos de explotación
- Tasa de producción
- Capital existente, etc.
 Condiciones de aguas subterráneas y hidraúlicas zona
 Factores ambientales: - Preservación flora y fauna
- Aire y fuentes de agua
 Tamaño, forma y profundidad del depósito
 Propiedades fisicomecánicas de la mena y roca de caja

60. MINERIA DE SUPERFICIE

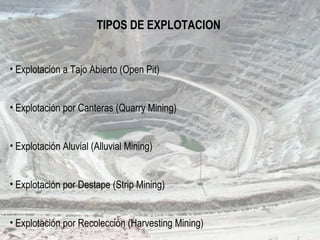

63. TIPOS DE EXPLOTACION
• Explotación a Tajo Abierto (Open Pit)
• Explotación por Canteras (Quarry Mining)
• Explotación Aluvial (Alluvial Mining)
• Explotación por Destape (Strip Mining)
• Explotación por Recolección (Harvesting Mining)

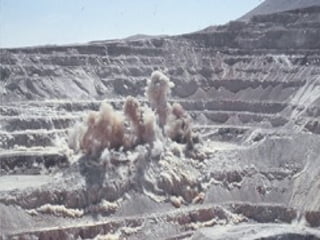

64. TAJO ABIERTO

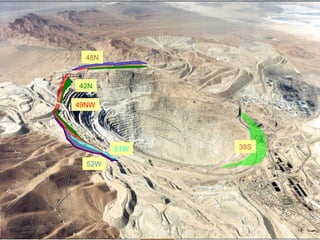

65. 38S
42N
49NW
48N
51W
52W

69. RELAVES

70. CURSO INTRODUCCIÓN A LA MINERÍA

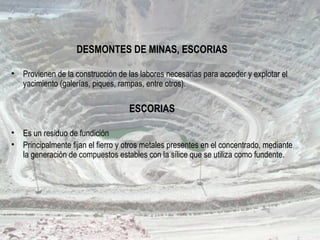

71. DESMONTES DE MINAS, ESCORIAS
• Provienen de la construcción de las labores necesarias para acceder y explotar el
yacimiento (galerías, piques, rampas, entre otros).
ESCORIAS
• Es un residuo de fundición
• Principalmente fijan el fierro y otros metales presentes en el concentrado, mediante
la generación de compuestos estables con la sílice que se utiliza como fundente.

72. PLAN DE CIERRE
1.Abandono vs Cierre.
2. ¿Qué es un Plan de Cierre?
3. Plan de Cierre - parte de la Planificación

73. CURSO INTRODUCCIÓN A LA MINERÍA

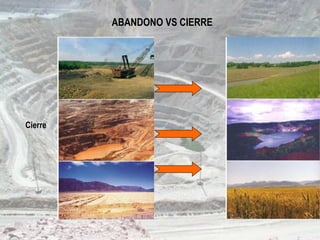

74. ABANDONO VS CIERRE

75. ABANDONO VS CIERRE
Cierre

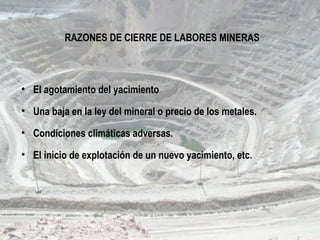

76. RAZONES DE CIERRE DE LABORES MINERAS
• El agotamiento del yacimiento
• Una baja en la ley del mineral o precio de los metales.
• Condiciones climáticas adversas.
• El inicio de explotación de un nuevo yacimiento, etc.

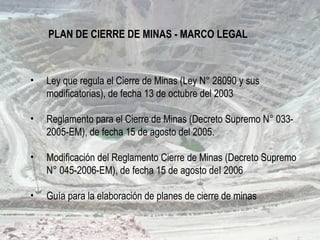

77. PLAN DE CIERRE DE MINAS - MARCO LEGAL
• Ley que regula el Cierre de Minas (Ley N° 28090 y sus
modificatorias), de fecha 13 de octubre del 2003
• Reglamento para el Cierre de Minas (Decreto Supremo N° 033-
2005-EM), de fecha 15 de agosto del 2005.
• Modificación del Reglamento Cierre de Minas (Decreto Supremo
N° 045-2006-EM), de fecha 15 de agosto deI 2006
• Guía para la elaboración de planes de cierre de minas

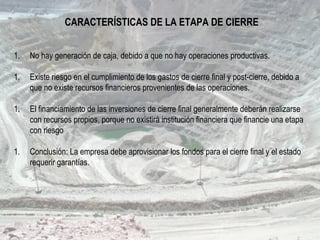

78. CARACTERÍSTICAS DE LA ETAPA DE CIERRE
1. No hay generación de caja, debido a que no hay operaciones productivas.
1. Existe riesgo en el cumplimiento de los gastos de cierre final y post-cierre, debido a
que no existe recursos financieros provenientes de las operaciones.
1. El financiamiento de las inversiones de cierre final generalmente deberán realizarse
con recursos propios, porque no existirá institución financiera que financie una etapa
con riesgo
1. Conclusión: La empresa debe aprovisionar los fondos para el cierre final y el estado
requerir garantías.

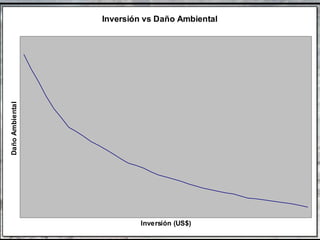

79. Inversión vs Daño Ambiental
Inversión (US$)
DañoAmbiental
Inversión vs Daño Ambiental
Inversión (US$)
DañoAmbiental

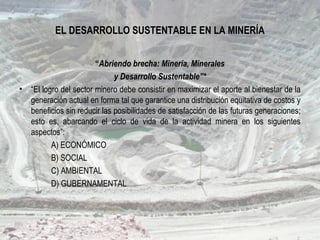

80. EL DESARROLLO SUSTENTABLE EN LA MINERÍA
“Abriendo brecha: Minería, Minerales
y Desarrollo Sustentable”*
• “El logro del sector minero debe consistir en maximizar el aporte al bienestar de la
generación actual en forma tal que garantice una distribución equitativa de costos y
beneficios sin reducir las posibilidades de satisfacción de las futuras generaciones;
esto es, abarcando el ciclo de vida de la actividad minera en los siguientes
aspectos”:
A) ECONÓMICO
B) SOCIAL
C) AMBIENTAL
D) GUBERNAMENTAL

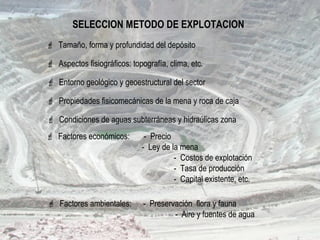

81. SELECCION METODO DE EXPLOTACION
 Aspectos fisiográficos: topografía, clima, etc.
 Entorno geológico y geoestructural del sector
 Factores económicos: - Precio
- Ley de la mena
- Costos de explotación
- Tasa de producción
- Capital existente, etc.
 Condiciones de aguas subterráneas y hidraúlicas zona
 Factores ambientales: - Preservación flora y fauna
- Aire y fuentes de agua
 Tamaño, forma y profundidad del depósito
 Propiedades fisicomecánicas de la mena y roca de caja

82. MINERÍA SUPERFICIE V/S MINERÍA SUBTERRÁNEA
CONDICIONES DE
TRABAJO
DILUCION, SELECTIVIDAD
Y RECUPERACION
ENERGIA DEMANDADA
MECANIZACION
COSTOS DE OPERACIÓN
NIVEL DE INVERSIONES
PRODUCTIVIDAD

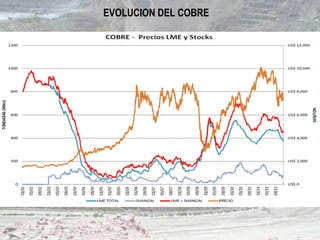

93. EVOLUCION DEL COBRE

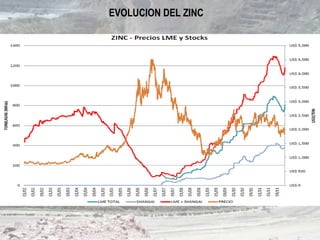

94. EVOLUCION DEL ZINC

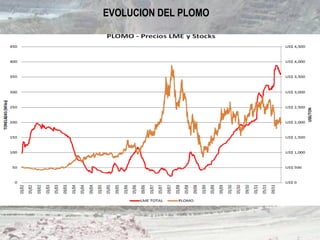

95. EVOLUCION DEL PLOMO

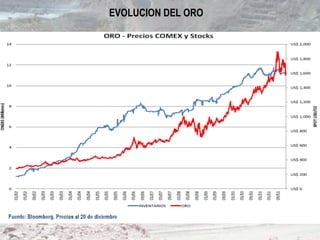

96. EVOLUCION DEL ORO

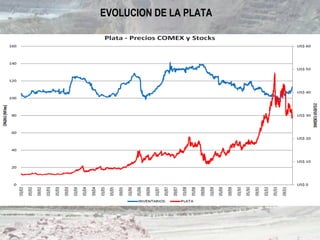

97. EVOLUCION DE LA PLATA

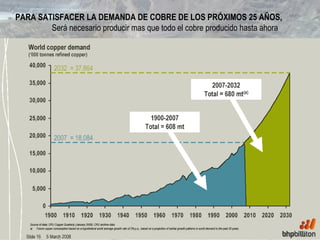

98. PARA SATISFACER LA DEMANDA DE COBRE DE LOS PRÓXIMOS 25 AÑOS,
Será necesario producir mas que todo el cobre producido hasta ahora

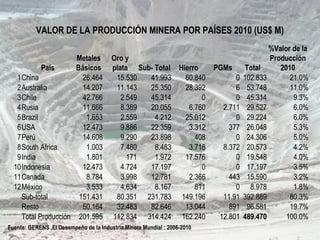

99. VALOR DE LA PRODUCCIÓN MINERA POR PAÍSES 2010 (US$ M)
País
Metales
Básicos
Oro y
plata Sub- Total Hierro PGMs Total
%Valor de la
Producción
2010
1China 26.464 15.530 41.993 60.840 0 102.833 21.0%
2Australia 14.207 11.143 25.350 28.392 6 53.748 11.0%
3Chile 42.766 2.549 45.314 0 0 45.314 9.3%
4Rusia 11.666 8.389 20.055 6.760 2.711 29.527 6.0%
5Brazil 1.653 2.559 4.212 25.012 0 29.224 6.0%
6USA 12.473 9.886 22.359 3.312 377 26.048 5.3%
7Perú 14.608 9.290 23.898 408 0 24.306 5.0%
8South Africa 1.003 7.480 8.483 3.718 8.372 20.573 4.2%
9India 1.801 171 1.972 17.576 0 19.548 4.0%
10Indonesia 12.473 4.724 17.197 0 0 17.197 3.5%
11Canada 8.784 3.998 12.781 2.366 443 15.590 3.2%
12México 3.533 4.634 8.167 811 0 8.978 1.8%
Sub-total 151.431 80.351 231.783 149.196 11.91 392.889 80.3%
Resto 50.164 32.483 82.646 13.044 891 96.581 19.7%
Total Producción 201.595 112.834 314.424 162.240 12.801 489.470 100.0%
Fuente: GERENS ,El Desempeño de la Industria Minera Mundial : 2006-2010

101. DESARROLLO INDUSTRIAL
Y BIENESTAR ECONÓMICO
OBJETIVO DEL DESARROLLO
SOSTENIBLE
CONSERVACIÓN DEL
MEDIO AMBIENTE
Gracias
