Lamparas Incandescentes - fluorescentes.ppt

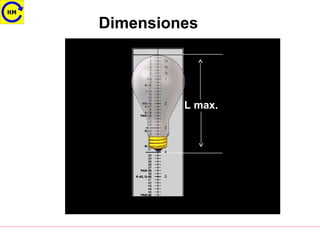

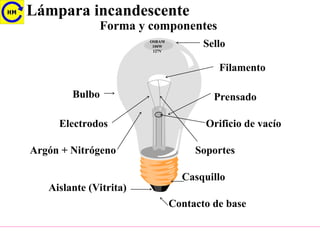

- 2. Lámpara incandescente Forma ycomponentes OSRAM 100W 127V Sello Filamento Electrodos Bulbo Prensado Orificio de vacío Casquillo Contacto de base Argón + Nitrógeno Aislante (Vitrita) Soportes

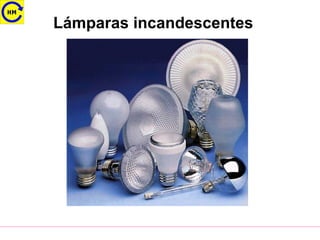

- 3.

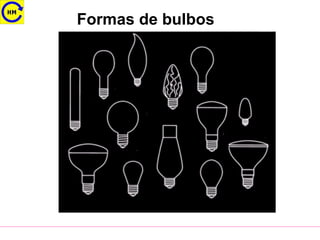

- 4.

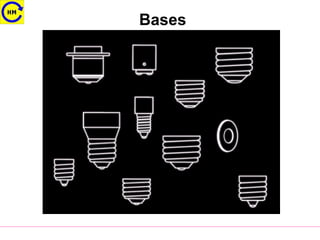

- 5.

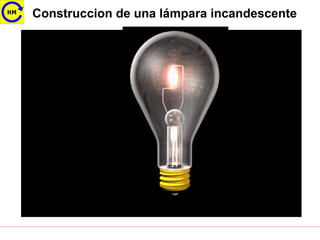

- 6. Construccion de unalámpara incandescente
- 7.

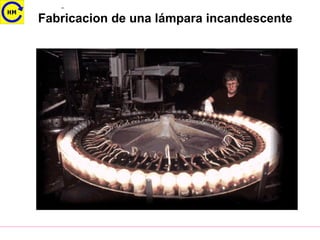

- 8. Fabricacion de unalámpara incandescente

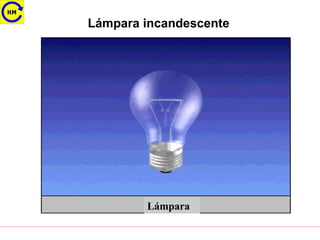

- 9.
- 10. Ciclo del halógeno W Tungsteno(W) X Halógeno(X)W+nX WXn W+nX WXn Temperatura: Filamento 3000K Ampolla 470K

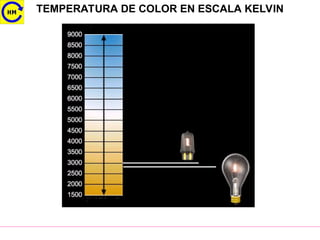

- 11. TEMPERATURA DE COLOREN ESCALA KELVIN

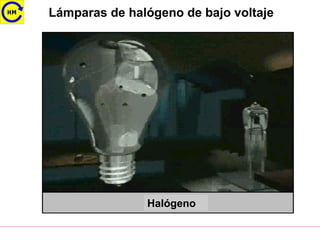

- 12. Lámparas de halógenode bajo voltaje Halógeno

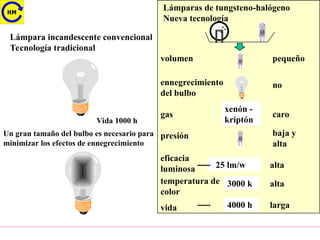

- 13. Lámpara incandescente convencional Tecnologíatradicional Vida 1000 h Un gran tamaño del bulbo es necesario para minimizar los efectos de ennegrecimiento Lámparas de tungsteno-halógeno Nueva tecnología volumen pequeño no ennegrecimiento del bulbo xenón - kriptón gas caro baja y alta presión 25 lm/w eficacia luminosa alta 3000 k temperatura de color alta vida 4000 h larga

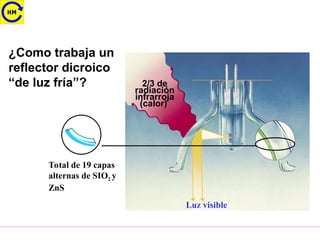

- 14. ¿Como trabaja un reflectordicroico “de luz fría”? Total de 19 capas alternas de SIO2 y ZnS Luz visible 2/3 de radiación infrarroja (calor)

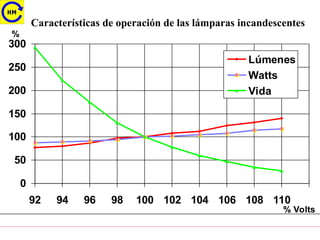

- 15. Características de operaciónde las lámparas incandescentes 0 50 100 150 200 250 300 92 94 96 98 100 102 104 106 108 110 Lúmenes Watts Vida % % Volts

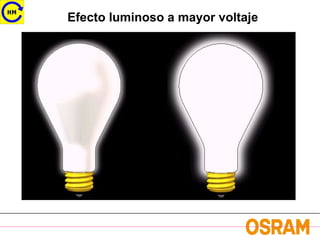

- 16. Efecto luminoso amayor voltaje

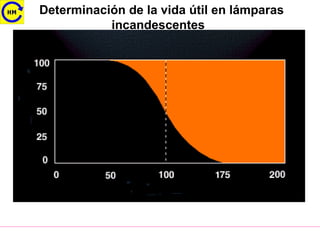

- 17. Determinación de lavida útil en lámparas incandescentes

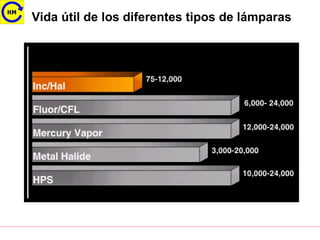

- 18. Vida útil delos diferentes tipos de lámparas
- 19. Flujo luminoso vsvida útil en lámparas incandescentes Menor voltaje Mayor Voltaje

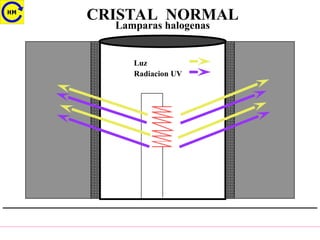

- 20.

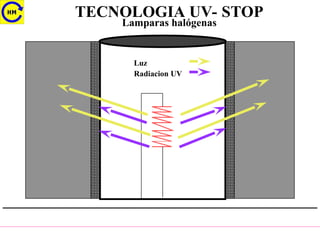

- 21. TECNOLOGIA UV- STOP Lamparashalógenas Luz Radiacion UV

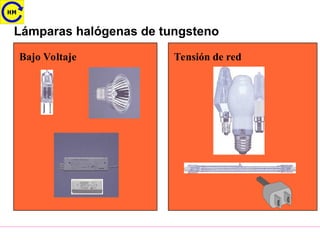

- 22. Lámparas halógenas detungsteno Bajo Voltaje Tensión de red

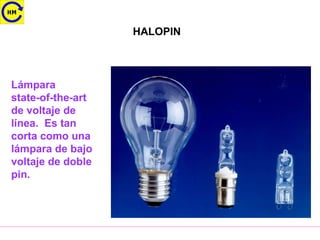

- 23. HALOPIN Lámpara state-of-the-art de voltaje de línea.Es tan corta como una lámpara de bajo voltaje de doble pin.

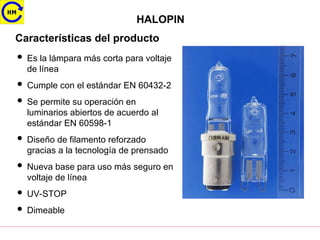

- 24. HALOPIN Características del producto Es la lámpara más corta para voltaje de línea Cumple con el estándar EN 60432-2 Se permite su operación en luminarios abiertos de acuerdo al estándar EN 60598-1 Diseño de filamento reforzado gracias a la tecnología de prensado Nueva base para uso más seguro en voltaje de línea UV-STOP Dimeable

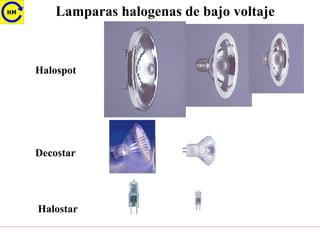

- 25. Lamparas halogenas debajo voltaje Halospot Decostar Halostar

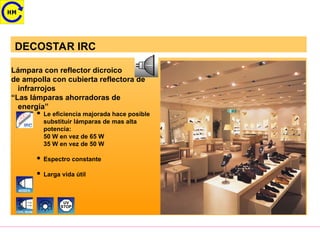

- 26. DECOSTAR IRC UV STOP Lámpara conreflector dicroico de ampolla con cubierta reflectora de infrarrojos “Las lámparas ahorradoras de energía” Le eficiencia majorada hace posible substituir lámparas de mas alta potencia: 50 W en vez de 65 W 35 W en vez de 50 W Espectro constante Larga vida útil 4000h COOL BEAM

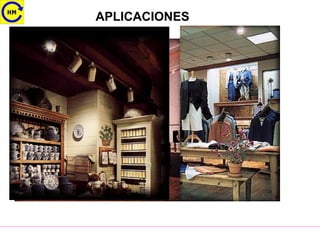

- 27.
- 28.

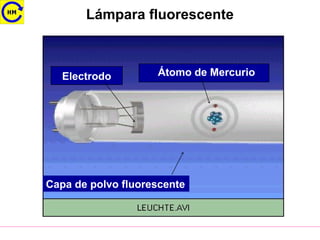

- 31. Lámpara fluorescente Electrodo Átomode Mercurio Capa de polvo fluorescente

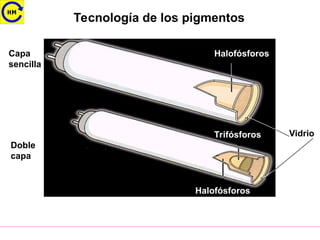

- 32. Tecnología de lospigmentos Capa sencilla Doble capa Halofósforos Trifósforos Halofósforos Vidrio

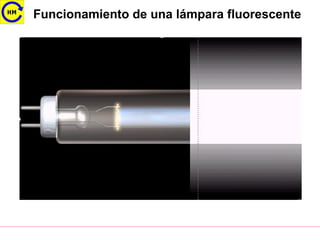

- 33. Funcionamiento de unalámpara fluorescente
- 34. Funcionamiento de unalámpara fluorescente BALASTRO

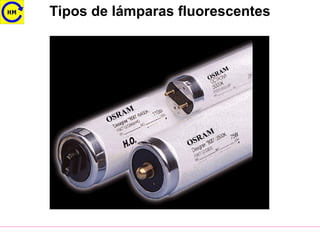

- 35. Tipos de lámparasfluorescentes OSRAM OSRAM OSRAM

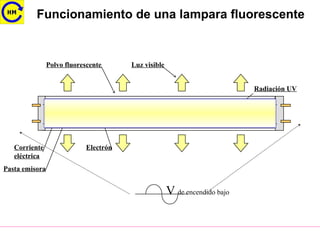

- 36. Polvo fluorescente Hg Aro Kr Pasta emisora Corriente eléctrica Electrón Radiación UV Luz visible V de encendido bajo Funcionamiento de una lampara fluorescente
- 37. Funcionamiento de unalampara fluorescente Arranque instantáneo (Slimline) Polvo fluorescente Pasta emisora Hg Ar o Kr Electrón Radiación UV Luz visible V de encendido alto

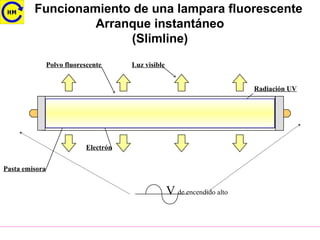

- 38.

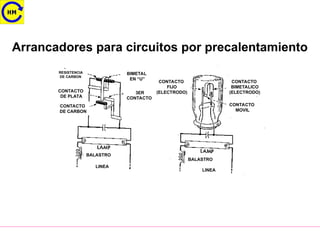

- 39. RESISTENCIA DE CARBON LINEA LINEA BALASTRO BALASTRO CONTACTO FIJO (ELECTRODO) CONTACTO BIMETALICO (ELECTRODO) CONTACTO MOVIL 3ER CONTACTO BIMETAL EN “U” CONTACTO DECARBON CONTACTO DE PLATA Arrancadores para circuitos por precalentamiento

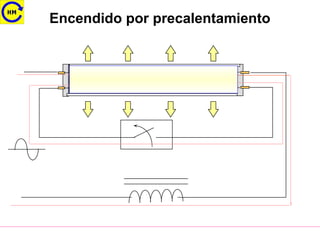

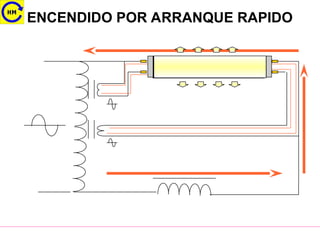

- 40. ENCENDIDO POR ARRANQUERAPIDO Ar o Kr

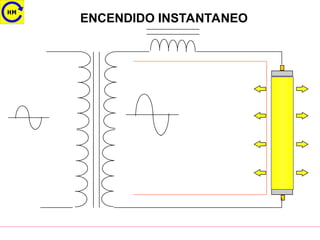

- 41.

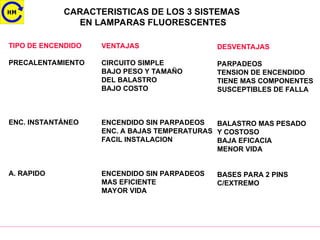

- 42. CARACTERISTICAS DE LOS3 SISTEMAS EN LAMPARAS FLUORESCENTES TIPO DE ENCENDIDO PRECALENTAMIENTO ENC. INSTANTÁNEO A. RAPIDO VENTAJAS CIRCUITO SIMPLE BAJO PESO Y TAMAÑO DEL BALASTRO BAJO COSTO ENCENDIDO SIN PARPADEOS ENC. A BAJAS TEMPERATURAS FACIL INSTALACION ENCENDIDO SIN PARPADEOS MAS EFICIENTE MAYOR VIDA DESVENTAJAS PARPADEOS TENSION DE ENCENDIDO TIENE MAS COMPONENTES SUSCEPTIBLES DE FALLA BALASTRO MAS PESADO Y COSTOSO BAJA EFICACIA MENOR VIDA BASES PARA 2 PINS C/EXTREMO

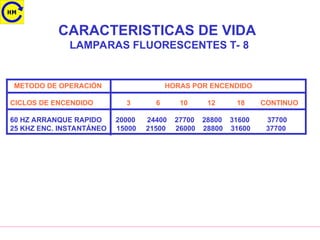

- 43. CARACTERISTICAS DE VIDA LAMPARASFLUORESCENTES T- 8 METODO DE OPERACIÓN HORAS POR ENCENDIDO CICLOS DE ENCENDIDO 3 6 10 12 18 CONTINUO 60 HZ ARRANQUE RAPIDO 20000 24400 27700 28800 31600 37700 25 KHZ ENC. INSTANTÁNEO 15000 21500 26000 28800 31600 37700

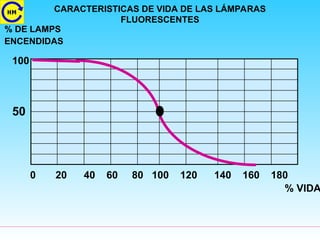

- 44. CARACTERISTICAS DE VIDADE LAS LÁMPARAS FLUORESCENTES 0 20 40 60 80 100 120 140 160 180 % VIDA 100 50 % DE LAMPS ENCENDIDAS

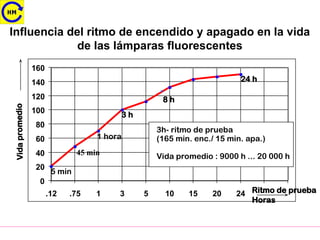

- 45. Influencia del ritmode encendido y apagado en la vida de las lámparas fluorescentes 0 20 40 60 80 100 120 140 160 .12 .75 1 3 5 10 15 20 24 5 min 45 min 1 hora 3 h 8 h 24 h 3h- ritmo de prueba (165 min. enc./ 15 min. apa.) Vida promedio : 9000 h ... 20 000 h Vida pro med io Ritmo de prueba Horas

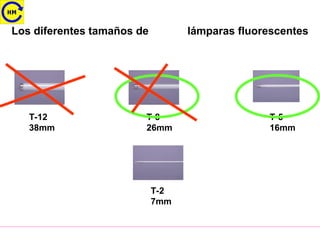

- 46. Los diferentes tamañosde lámparas fluorescentes T-12 38mm T-8 26mm T-5 16mm T-2 7mm

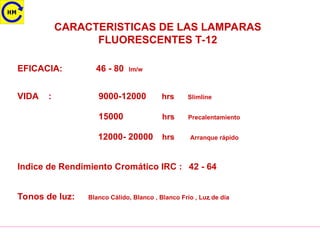

- 47. CARACTERISTICAS DE LASLAMPARAS FLUORESCENTES T-12 EFICACIA: 46 - 80 lm/w VIDA : 9000-12000 hrs Slimline 15000 hrs Precalentamiento 12000- 20000 hrs Arranque rápido Indice de Rendimiento Cromático IRC : 42 - 64 Tonos de luz: Blanco Cálido, Blanco , Blanco Frío , Luz de día .

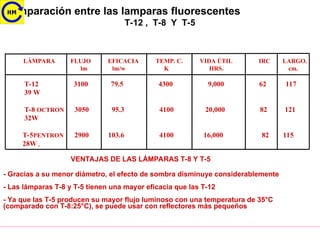

- 48. Comparación entre laslamparas fluorescentes T-12 , T-8 Y T-5 LÁMPARA FLUJO EFICACIA TEMP. C. VIDA ÚTIL IRC LARGO. lm lm/w K HRS. cm. T-12 3100 79.5 4300 9,000 62 117 39 W T-8 OCTRON 3050 95.3 4100 20,000 82 121 32W T-5PENTRON 2900 103.6 4100 16,000 82 115 28W VENTAJAS DE LAS LÁMPARAS T-8 Y T-5 - Gracias a su menor diámetro, el efecto de sombra disminuye considerablemente - Las lámparas T-8 y T-5 tienen una mayor eficacia que las T-12 - Ya que las T-5 producen su mayor flujo luminoso con una temperatura de 35°C (comparado con T-8:25°C), se puede usar con reflectores más pequeños .

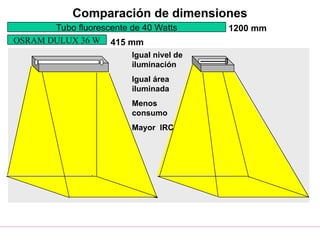

- 49. Comparación de dimensiones Tubofluorescente de 40 Watts OSRAM DULUX 36 W 1200 mm 415 mm Igual nivel de iluminación Igual área iluminada Menos consumo Mayor IRC

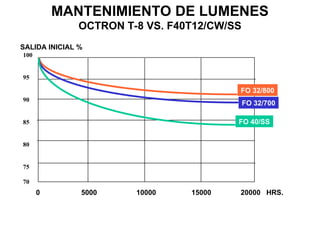

- 50. FO 32/800 FO 32/700 FO40/SS 0 5000 10000 15000 20000 HRS. 100 95 90 85 80 75 70 SALIDA INICIAL % MANTENIMIENTO DE LUMENES OCTRON T-8 VS. F40T12/CW/SS

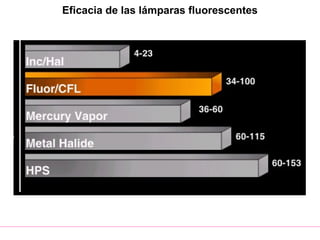

- 51. Eficacia de laslámparas fluorescentes

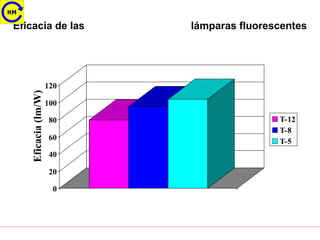

- 52. Eficacia de laslámparas fluorescentes 0 20 40 60 80 100 120 T-12 T-8 T-5 Eficacia (lm/W)

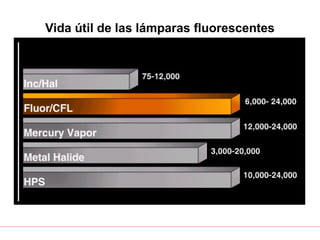

- 53. Vida útil delas lámparas fluorescentes

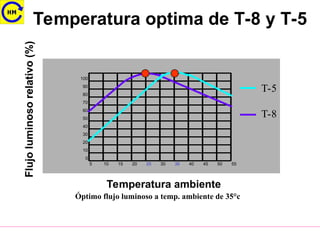

- 54. Temperatura optima deT-8 y T-5 Temperatura ambiente Flujo luminoso relativo (%) 5 10 15 20 25 30 35 40 45 50 55 100 90 80 70 60 50 40 30 20 10 0 T-5 T-8 Óptimo flujo luminoso a temp. ambiente de 35°c
- 55. Diferentes temperaturas decolor de las lámparas fluorescentes

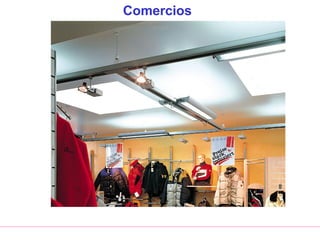

- 56. Aplicaciones más comunesde las lámparas fluorescentes

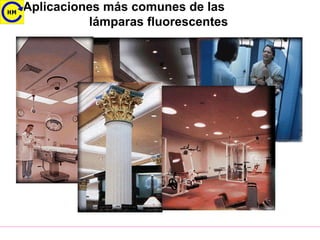

- 57. Aplicaciones de lámparasfluorescentes

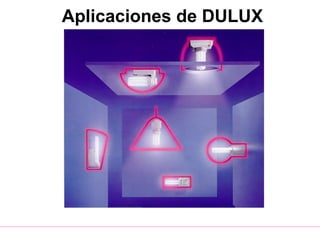

- 58.

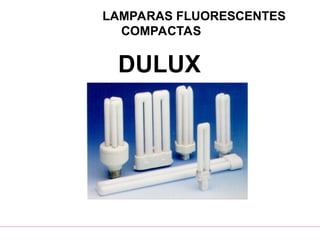

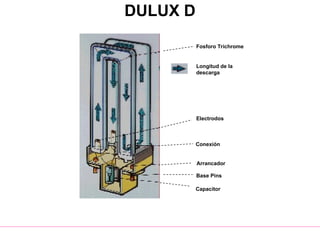

- 59. DULUX D Longitud dela descarga Fosforo Trichrome Electrodos Conexión Arrancador Base Pins Capacitor

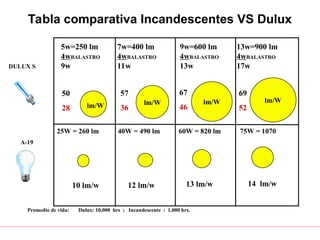

- 60. Tabla comparativa IncandescentesVS Dulux DULUX S 5w=250 lm 4wBALASTRO 9w lm/W 50 28 A-19 25W = 260 lm 10 lm/w 7w=400 lm 4wBALASTRO 11w lm/W 57 36 40W = 490 lm 12 lm/w 9w=600 lm 4wBALASTRO 13w lm/W 67 46 60W = 820 lm 13 lm/w 13w=900 lm 4wBALASTRO 17w lm/W 69 52 75W = 1070 14 lm/w Promedio de vida: Dulux: 10,000 hrs ; Incandescente : 1,000 hrs.

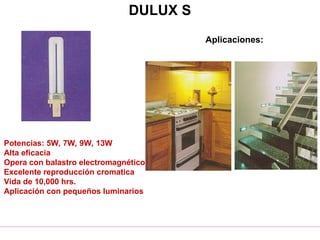

- 61. DULUX S Potencias: 5W,7W, 9W, 13W Alta eficacia Opera con balastro electromagnético Excelente reproducción cromatica Vida de 10,000 hrs. Aplicación con pequeños luminarios Aplicaciones:

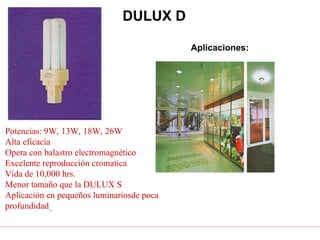

- 62. DULUX D Potencias: 9W,13W, 18W, 26W Alta eficacia Opera con balastro electromagnético Excelente reproducción cromatica Vida de 10,000 hrs. Menor tamaño que la DULUX S Aplicación en pequeños luminariosde poca profundidad. Aplicaciones:

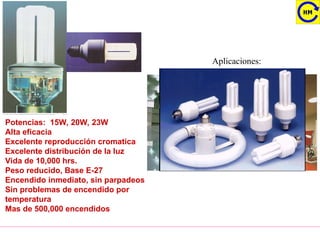

- 63. Potencias: 15W, 20W,23W Alta eficacia Excelente reproducción cromatica Excelente distribución de la luz Vida de 10,000 hrs. Peso reducido, Base E-27 Encendido inmediato, sin parpadeos Sin problemas de encendido por temperatura Mas de 500,000 encendidos Aplicaciones:

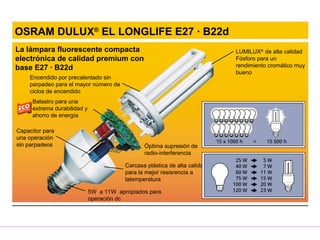

- 64. Encendido por precalentadosin parpadeo para el mayor número de ciclos de encendido Balastro para una extrema durabilidad y ahorro de energía 5W a 11W apropiados para operación dc Carcasa plástica de alta calidad para la mejor resisrencia a latemperatura LUMILUX® de alta calidad Fósforo para un rendimiento cromático muy bueno Capacitor para una operación sin parpadeos Óptima supresión de radio-interferencia 25 W 40 W 60 W 75 W 100 W 120 W 5 W 7 W 11 W 15 W 20 W 23 W 15 x 1000 h = 15 000 h La lámpara fluorescente compacta electrónica de calidad premium con base E27 · B22d OSRAM DULUX® EL LONGLIFE E27 · B22d

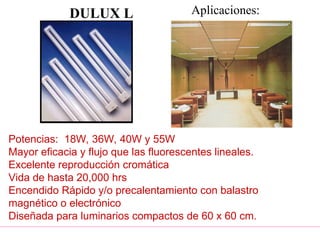

- 65. DULUX L Potencias: 18W,36W, 40W y 55W Mayor eficacia y flujo que las fluorescentes lineales. Excelente reproducción cromática Vida de hasta 20,000 hrs Encendido Rápido y/o precalentamiento con balastro magnético o electrónico Diseñada para luminarios compactos de 60 x 60 cm. Aplicaciones:

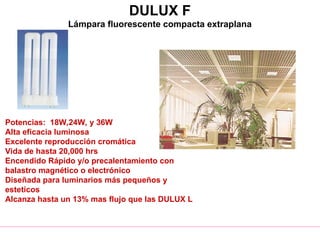

- 66. DULUX F Lámpara fluorescentecompacta extraplana Potencias: 18W,24W, y 36W Alta eficacia luminosa Excelente reproducción cromática Vida de hasta 20,000 hrs Encendido Rápido y/o precalentamiento con balastro magnético o electrónico Diseñada para luminarios más pequeños y esteticos Alcanza hasta un 13% mas flujo que las DULUX L

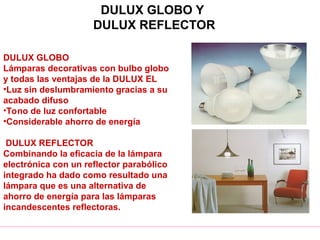

- 67. DULUX GLOBO Y DULUXREFLECTOR DULUX GLOBO Lámparas decorativas con bulbo globo y todas las ventajas de la DULUX EL •Luz sin deslumbramiento gracias a su acabado difuso •Tono de luz confortable •Considerable ahorro de energía DULUX REFLECTOR Combinando la eficacia de la lámpara electrónica con un reflector parabólico integrado ha dado como resultado una lámpara que es una alternativa de ahorro de energía para las lámparas incandescentes reflectoras.

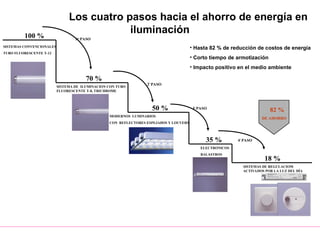

- 68. Los cuatro pasoshacia el ahorro de energía en iluminación 100 % SISTEMAS CONVENCIONALES TUBO FLUORESCENTE T-12 1er PASO SISTEMA DE ILUMINACION CON TUBO FLUORESCENTE T-8, TRICHROME 70 % 2° PASO 3° PASO ELECTRONICOS BALASTROS 35 % 4° PASO SISTEMAS DE REGULACIOM ACTIVADOS POR LA LUZ DEL DÍA 18 % 82 % DE AHORRO • Hasta 82 % de reducción de costos de energía • Corto tiempo de armotización • Impacto positivo en el medio ambiente MODERNOS LUMINARIOS CON REFLECTORES ESPEJADOS Y LOUVERS 50 %
- 69. OSRAM PENTRON FQT5 La Nueva Generación de Lámparas Fluorescentes
- 70. OSRAM PENTRON FQT5 – La Nueva Generación de Lámparas Fluorescentes ABMK 103F027 E 08/98 MMás delgadas y cortas AAlta eficacia luminosa AAhorro del 20% de energía respecto a las T8 convencionales 4 4 longitudes y 8 potencias: 549mm (24W(FQ),14W(FH)) 849mm (39W(FQ),21W(FH)) 1149mm (54W(FQ),28W(FH)) 1449mm (80W(FQ),35W(FH)) 3 temperaturas de color: 3000, 3500 y 4100K M

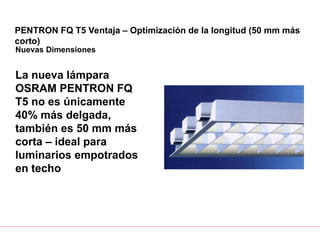

- 71. PENTRON FQ T5Ventaja – Optimización de la longitud (50 mm más corto) Nuevas Dimensiones La nueva lámpara OSRAM PENTRON FQ T5 no es únicamente 40% más delgada, también es 50 mm más corta – ideal para luminarios empotrados en techo

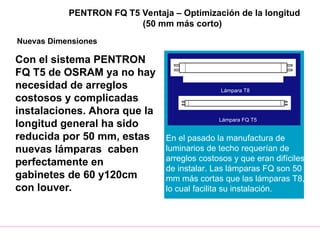

- 72. Con el sistemaPENTRON FQ T5 de OSRAM ya no hay necesidad de arreglos costosos y complicadas instalaciones. Ahora que la longitud general ha sido reducida por 50 mm, estas nuevas lámparas caben perfectamente en gabinetes de 60 y120cm con louver. Lámpara T8 Lámpara FQ T5 En el pasado la manufactura de luminarios de techo requerían de arreglos costosos y que eran difíciles de instalar. Las lámparas FQ son 50 mm más cortas que las lámparas T8, lo cual facilita su instalación. PENTRON FQ T5 Ventaja – Optimización de la longitud (50 mm más corto) Nuevas Dimensiones

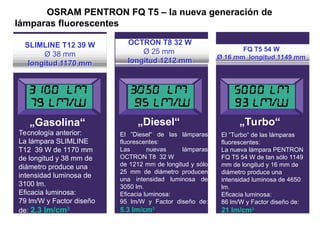

- 73. SLIMLINE T12 39W Ø 38 mm longitud 1170 mm OCTRON T8 32 W Ø 25 mm longitud 1212 mm FQ T5 54 W Ø 16 mm longitud 1149 mm „Gasolina“ „Diesel“ „Turbo“ Tecnología anterior: La lámpara SLIMLINE T12 39 W de 1170 mm de longitud y 38 mm de diámetro produce una intensidad luminosa de 3100 lm. Eficacia luminosa: 79 lm/W y Factor diseño de: 2.3 lm/cm3 El ”Diesel“ de las lámparas fluorescentes: Las nuevas lámparas OCTRON T8 32 W de 1212 mm de longitud y sólo 25 mm de diámetro producen una intensidad luminosa de 3050 lm. Eficacia luminosa: 95 lm/W y Factor diseño de: 5.3 lm/cm3 El ”Turbo“ de las lámparas fluorescentes: La nueva lámpara PENTRON FQ T5 54 W de tan sólo 1149 mm de longitud y 16 mm de diámetro produce una intensidad luminosa de 4650 lm. Eficacia luminosa: 86 lm/W y Factor diseño de: 21 lm/cm3 OSRAM PENTRON FQ T5 – la nueva generación de lámparas fluorescentes

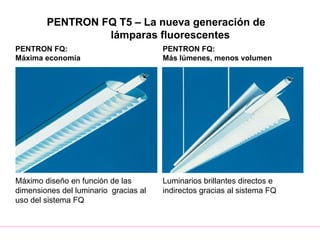

- 74. PENTRON FQ T5– La nueva generación de lámparas fluorescentes PENTRON FQ: Máxima economía PENTRON FQ: Más lúmenes, menos volumen Máximo diseño en función de las dimensiones del luminario gracias al uso del sistema FQ Luminarios brillantes directos e indirectos gracias al sistema FQ

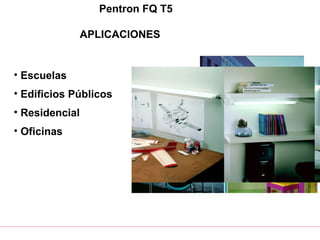

- 75. Pentron FQ T5 APLICACIONES •Escuelas • Edificios Públicos • Residencial • Oficinas

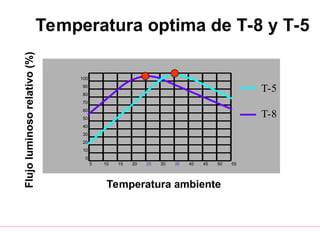

- 76. 100 90 80 70 60 50 40 30 20 10 0 5 10 1520 25 30 35 40 45 50 55 T-5 T-8 Temperatura ambiente Flujo luminoso relativo (%)Temperatura optima de T-8 y T-5

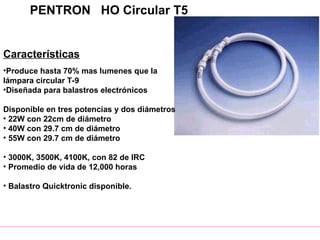

- 77. PENTRON HO CircularT5 Características •Produce hasta 70% mas lumenes que la lámpara circular T-9 •Diseñada para balastros electrónicos Disponible en tres potencias y dos diámetros • 22W con 22cm de diámetro • 40W con 29.7 cm de diámetro • 55W con 29.7 cm de diámetro • 3000K, 3500K, 4100K, con 82 de IRC • Promedio de vida de 12,000 horas • Balastro Quicktronic disponible.
- 78.
- 79. El tubo fluorescente “miniature”T-2 Características •Tamaño reducido (7mm x 21.85 cm) •Varias potencias (6, 8, 11 y 13W) •Varios tonos (LDD, BF, BC) •Muy buen IRC (85) •Larga vida útil (12,000 hrs.) Aplicaciones •Vitrinas •Cuadros •Decoración

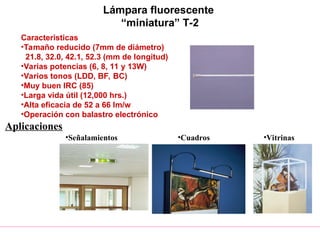

- 80. Lámpara fluorescente “miniatura” T-2 Caracteristicas •Tamañoreducido (7mm de diámetro) 21.8, 32.0, 42.1, 52.3 (mm de longitud) •Varias potencias (6, 8, 11 y 13W) •Varios tonos (LDD, BF, BC) •Muy buen IRC (85) •Larga vida útil (12,000 hrs.) •Alta eficacia de 52 a 66 lm/w •Operación con balastro electrónico Aplicaciones •Señalamientos •Cuadros •Vitrinas
- 81. DULUX EL Classic ¡Yano hay pretexto para no usar lámparas ahorradoras! •Bulbo clásico, base E26 •7 y 11W •Bulbo vela, base E14 •3W 70% de ahorro de energía

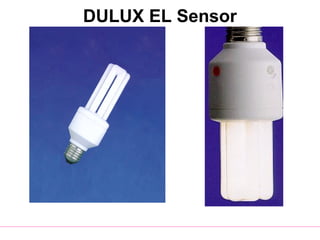

- 82.
- 83.

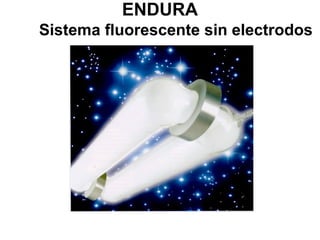

- 84. ENDURA Sistema fluorescente sinelectrodos

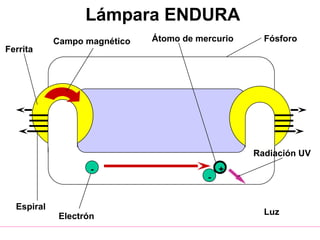

- 85. - - + Ferrita Campo magnético Electrón Átomo demercurio Fósforo Radiación UV Luz Espiral Lámpara ENDURA
- 86. OSRAM PLANON Aplicación dela barrera de descarga libre de mercurio Monitores de laptop en diagonales de 15 a 21 pulgadas Lectura en fondo blanco luz de día (5000 cd/m2 en la superficie de proyección) Luminancia constante del centro hasta los extremos Backlight libre de mercurio cumple con regulaciones ecológicas (TCO) Vida útil >50000 hrs (50% de la luminancia original) Encendido instantáneo con alta luminancia (en modo de ahorro de energía)

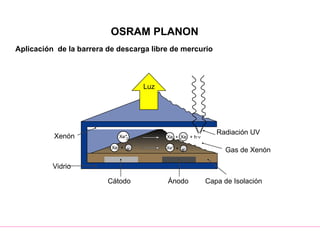

- 87. OSRAM PLANON Xe* 2 Xe +e- Xe Xe + Xe* + e- + h· Aplicación de la barrera de descarga libre de mercurio Xenón Vidrio Cátodo Ánodo Capa de Isolación Gas de Xenón Radiación UV Luz

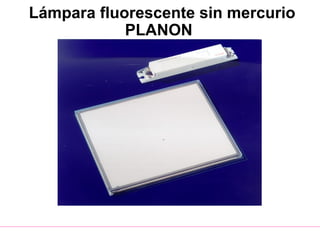

- 88. Lámpara fluorescente sinmercurio PLANON
- 89.

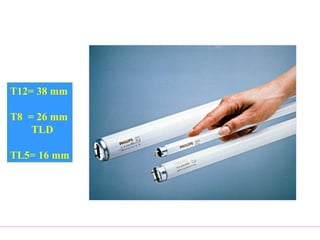

- 90. Diámetros de TubosFluorescentes T12= 38 mm T8 = 26 mm TLD TL5= 16 mm

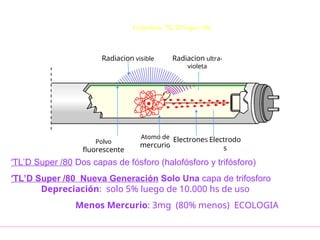

- 91. Innovaciones Trifosforo ‘TL’D Super/80 Radiacion ultra- violeta Radiacion visible Polvo fluorescente Atomo de mercurio Electrones Electrodo s ‘TL’D Super /80 Dos capas de fósforo (halofósforo y trifósforo) ‘TL’D Super /80 Nueva Generación Solo Una capa de trifosforo Depreciación: solo 5% luego de 10.000 hs de uso Menos Mercurio: 3mg (80% menos) ECOLOGIA

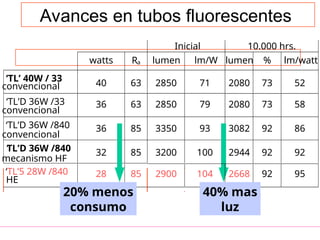

- 92. Avances en tubosfluorescentes Inicial 10.000 hrs. watts Ra lumen lm/W lumen % lm/watt ‘TL’ 40W / 33 convencional 40 63 2850 71 2080 73 52 ‘TL’D 36W /33 convencional 36 63 2850 79 2080 73 58 ‘TL’D 36W /840 convencional 36 85 3350 93 3082 92 86 ‘TL’D 36W /840 mecanismo HF 32 85 3200 100 2944 92 92 ‘TL’5 28W /840 HE 28 85 2900 104 2668 92 95 40% mas luz 20% menos consumo

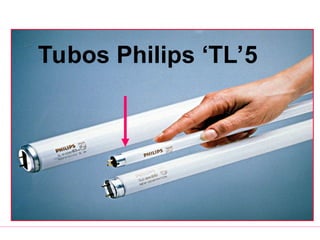

- 93.
- 94. Beneficios Usando SistemaTL´5´ • Menor Volumen Luminarias(-50% T8) • Menor Espesor Luminarias (-50% T8) • Nuevos Diseños + Mejor Estética Soluciones “a medida” Miniaturización Nuevos diseños de luminarias Proyectos novedosos Soluciones arquitectonicas novedosas

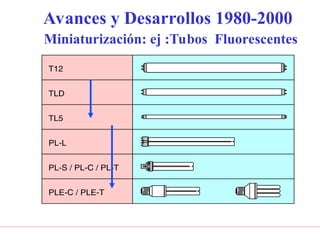

- 95. Avances y Desarrollos1980-2000 Miniaturización: ej :Tubos Fluorescentes

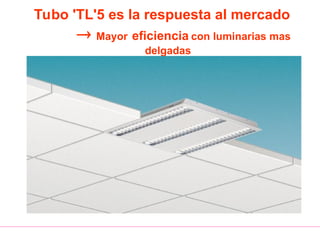

- 96. Tubo 'TL'5 esla respuesta al mercado Mayor eficiencia con luminarias mas delgadas
- 97. Luminaria original conTLD Luminaria con ‘TL’5 Ventajas Opticas del ‘TL’5 Posible lograr luminarias de 5 cm de ancho

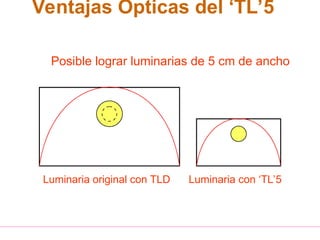

- 98. Mas ventajas ópticasdel 'TL'5 Luminaria Original con‘TL’D Misma luminaria con ‘TL’5 Luminarias mas delgadas Mayor eficiencia

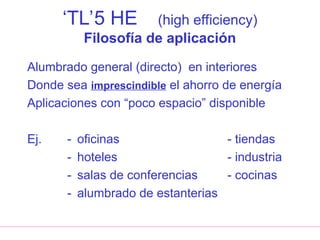

- 99. ‘TL’5 HE (highefficiency) Filosofía de aplicación Alumbrado general (directo) en interiores Donde sea imprescindible el ahorro de energía Aplicaciones con “poco espacio” disponible Ej. - oficinas - tiendas - hoteles - industria - salas de conferencias - cocinas - alumbrado de estanterias
- 100.

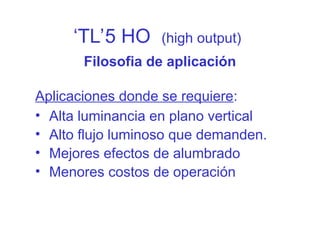

- 101. ‘TL’5 HO (highoutput) Filosofia de aplicación Aplicaciones donde se requiere: • Alta luminancia en plano vertical • Alto flujo luminoso que demanden. • Mejores efectos de alumbrado • Menores costos de operación

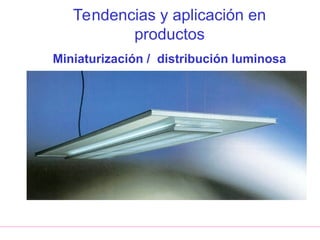

- 102. Tendencias y aplicaciónen productos Miniaturización / distribución luminosa

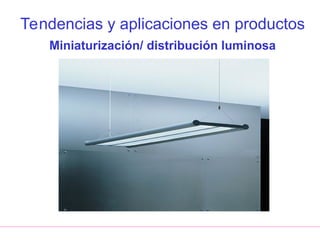

- 103. Tendencias y aplicacionesen productos Miniaturización/ distribución luminosa
- 104.
