La clase Lienzo hereda de Canvas y dibuja una función senoidal en él. Crea un array de puntos con la función seno y los transforma a coordenadas de píxeles usando una AffineTransform para ajustarlos al tamaño del lienzo. Redibuja los puntos transformados cada vez que se pinta el lienzo para ajustarlos a posibles cambios de tamaño.

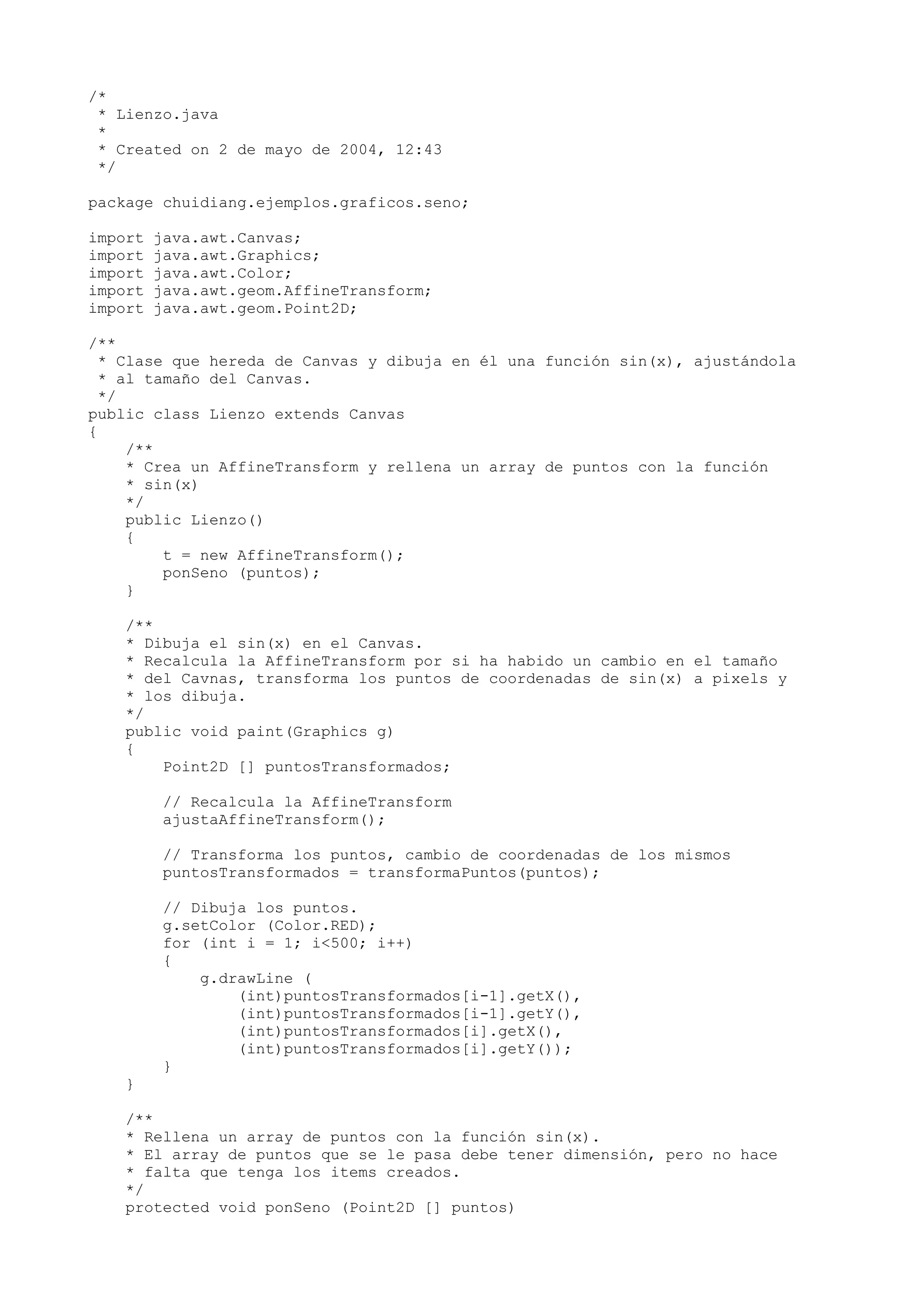

1. /*
* Lienzo.java
*
* Created on 2 de mayo de 2004, 12:43
*/
package chuidiang.ejemplos.graficos.seno;
import java.awt.Canvas;
import java.awt.Graphics;
import java.awt.Color;
import java.awt.geom.AffineTransform;
import java.awt.geom.Point2D;
/**
* Clase que hereda de Canvas y dibuja en él una función sin(x), ajustándola
* al tamaño del Canvas.
*/
public class Lienzo extends Canvas
{
/**
* Crea un AffineTransform y rellena un array de puntos con la función
* sin(x)
*/
public Lienzo()
{
t = new AffineTransform();
ponSeno (puntos);
}
/**
* Dibuja el sin(x) en el Canvas.
* Recalcula la AffineTransform por si ha habido un cambio en el tamaño
* del Cavnas, transforma los puntos de coordenadas de sin(x) a pixels y
* los dibuja.
*/
public void paint(Graphics g)
{
Point2D [] puntosTransformados;
// Recalcula la AffineTransform
ajustaAffineTransform();
// Transforma los puntos, cambio de coordenadas de los mismos
puntosTransformados = transformaPuntos(puntos);
// Dibuja los puntos.
g.setColor (Color.RED);
for (int i = 1; i<500; i++)
{
g.drawLine (
(int)puntosTransformados[i-1].getX(),
(int)puntosTransformados[i-1].getY(),
(int)puntosTransformados[i].getX(),
(int)puntosTransformados[i].getY());
}
}
/**
* Rellena un array de puntos con la función sin(x).
* El array de puntos que se le pasa debe tener dimensión, pero no hace
* falta que tenga los items creados.
*/
protected void ponSeno (Point2D [] puntos)

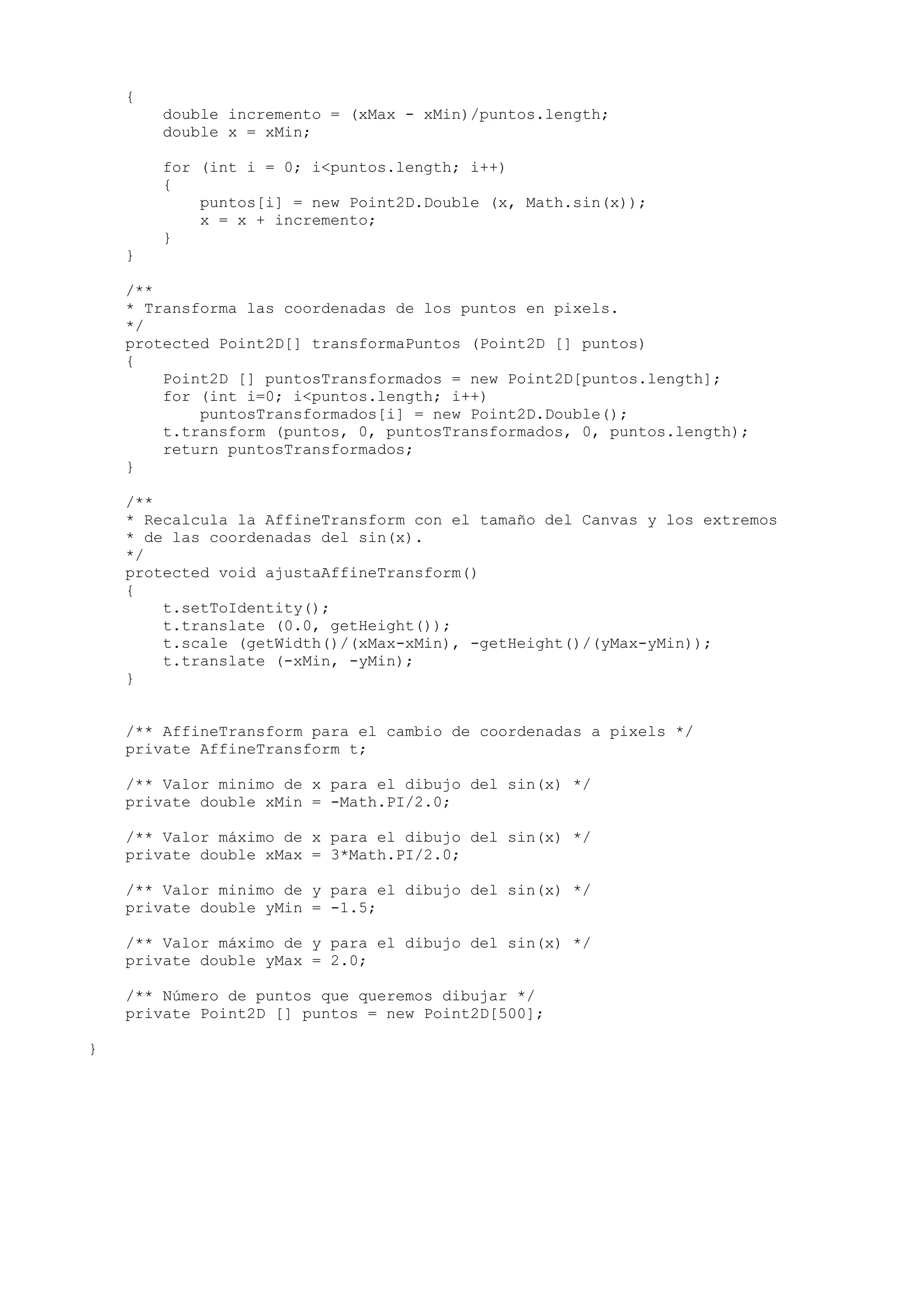

2. {
double incremento = (xMax - xMin)/puntos.length;
double x = xMin;
for (int i = 0; i<puntos.length; i++)
{
puntos[i] = new Point2D.Double (x, Math.sin(x));
x = x + incremento;
}
}
/**
* Transforma las coordenadas de los puntos en pixels.
*/
protected Point2D[] transformaPuntos (Point2D [] puntos)
{
Point2D [] puntosTransformados = new Point2D[puntos.length];
for (int i=0; i<puntos.length; i++)
puntosTransformados[i] = new Point2D.Double();
t.transform (puntos, 0, puntosTransformados, 0, puntos.length);
return puntosTransformados;
}
/**
* Recalcula la AffineTransform con el tamaño del Canvas y los extremos
* de las coordenadas del sin(x).
*/
protected void ajustaAffineTransform()
{
t.setToIdentity();
t.translate (0.0, getHeight());
t.scale (getWidth()/(xMax-xMin), -getHeight()/(yMax-yMin));
t.translate (-xMin, -yMin);
}
/** AffineTransform para el cambio de coordenadas a pixels */
private AffineTransform t;
/** Valor minimo de x para el dibujo del sin(x) */
private double xMin = -Math.PI/2.0;
/** Valor máximo de x para el dibujo del sin(x) */
private double xMax = 3*Math.PI/2.0;
/** Valor minimo de y para el dibujo del sin(x) */
private double yMin = -1.5;
/** Valor máximo de y para el dibujo del sin(x) */
private double yMax = 2.0;
/** Número de puntos que queremos dibujar */
private Point2D [] puntos = new Point2D[500];
}
