1. LINEAS ELECTRICAS
MONOFASICA, BIFASICA O TRIFASICA

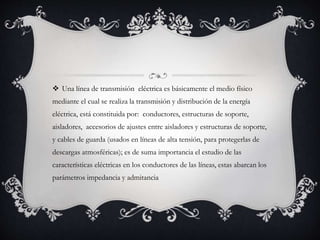

2.  Una línea de transmisión eléctrica es básicamente el medio físico
mediante el cual se realiza la transmisión y distribución de la energía
eléctrica, está constituida por: conductores, estructuras de soporte,
aisladores, accesorios de ajustes entre aisladores y estructuras de soporte,
y cables de guarda (usados en líneas de alta tensión, para protegerlas de
descargas atmosféricas); es de suma importancia el estudio de las
características eléctricas en los conductores de las líneas, estas abarcan los
parámetros impedancia y admitancia

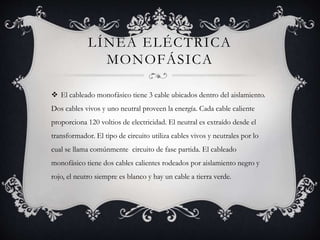

3. LÍNEA ELÉCTRICA
MONOFÁSICA
 El cableado monofásico tiene 3 cable ubicados dentro del aislamiento.
Dos cables vivos y uno neutral proveen la energía. Cada cable caliente
proporciona 120 voltios de electricidad. El neutral es extraído desde el
transformador. El tipo de circuito utiliza cables vivos y neutrales por lo
cual se llama comúnmente circuito de fase partida. El cableado
monofásico tiene dos cables calientes rodeados por aislamiento negro y
rojo, el neutro siempre es blanco y hay un cable a tierra verde.

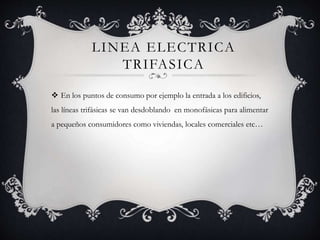

5.  En los puntos de consumo por ejemplo la entrada a los edificios,
las líneas trifásicas se van desdoblando en monofásicas para alimentar
a pequeños consumidores como viviendas, locales comerciales etc…
LINEA ELECTRICA
TRIFASICA

7. LÍNEA ELÉCTRICA
BIFÁSICA
 Sistema de dos tensiones desfasadas 90 grados , que ya no es
utilizada hoy en día. El alternador esta formado por dos devanados
colocado 90 grados uno respecto del otro.

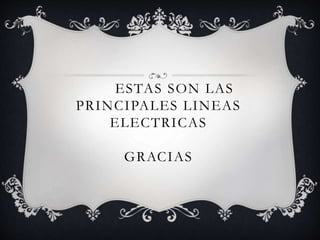

9. ESTAS SON LAS
PRINCIPALES LINEAS
ELECTRICAS
GRACIAS
