Este documento explica las diferencias entre líneas eléctricas monofásicas, bifásicas y trifásicas. Una línea monofásica tiene tres cables que proveen 120 voltios cada uno, mientras que una línea bifásica tiene cuatro cables que permiten balancear cargas de manera más efectiva. Una línea trifásica es la forma más efectiva de transmitir energía y tiene tres fases desfasadas que nunca caen a cero, lo que permite transmitir más potencia con cables más delgados.

1. • Giovanny Piñeros Lozano
• Wendy Natalia Neira
• Andrés Antonio Ramírez
• Yeferson Cárdenas Zubieta

2. ¿QUÉ SIGNIFICA QUE UNA LÍNEA ELÉCTRICA, SEA
MONOFÁSICA, BIFÁSICA O TRIFÁSICA?

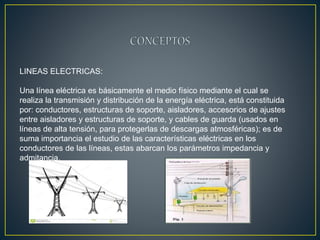

3. LINEAS ELECTRICAS:
Una línea eléctrica es básicamente el medio físico mediante el cual se
realiza la transmisión y distribución de la energía eléctrica, está constituida
por: conductores, estructuras de soporte, aisladores, accesorios de ajustes
entre aisladores y estructuras de soporte, y cables de guarda (usados en
líneas de alta tensión, para protegerlas de descargas atmosféricas); es de
suma importancia el estudio de las características eléctricas en los
conductores de las líneas, estas abarcan los parámetros impedancia y
admitancia.

5. LINEA ELECTRICA MONOFASICA:
El cableado monofásico tiene tres cables ubicados dentro del
aislamiento. Dos cables vivos y uno neutral proveen la
energía. Cada cable caliente proporciona 120 voltios de
electricidad. El neutral es extraído desde el transformador. El
tipo de circuito utiliza cables vivos y neutrales por lo cual se
llama comúnmente circuito de fase partida. El cableado
monofásico tiene los dos cables calientes rodeados por
aislamiento negro y rojo, el neutro siempre es blanco y hay
un cable a tierra verde.

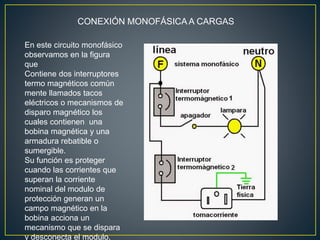

6. CONEXIÓN MONOFÁSICA A CARGAS
En este circuito monofásico
observamos en la figura
que
Contiene dos interruptores
termo magnéticos común
mente llamados tacos
eléctricos o mecanismos de
disparo magnético los
cuales contienen una
bobina magnética y una
armadura rebatible o
sumergible.
Su función es proteger
cuando las corrientes que
superan la corriente
nominal del modulo de
protección generan un
campo magnético en la
bobina acciona un
mecanismo que se dispara
y desconecta el modulo.

7. LINEA ELECTRICA TRIFASICA:
En los puntos de consumo como por ejemplo la entrada a los
edificios, las líneas trifásicas se van desdoblando en monofásicas
para alimentar a pequeños consumidores como viviendas, locales
comerciales, etc. En la siguiente figura podemos ver una línea
monofásica de BT a partir de una trifásica.
Sistema de dos tensiones desfasadas 90 grados, que ya no se utiliza
hoy en día. El alternador está formado por dos devanados colocados
90 grados uno respecto del otro. Para transmitirse se puede hace con
4 hilos (2 hilos por bobina) o con 3, pero el común de los dos
devanados debe ser raíz cuadrada de 2 mas grueso. También se
solía hacer una combinación de 5 hilos sobretodo para distribuciones
domésticas. Pero esto quedó obsoleto con la trifásica.

8. CONEXIÓN TRIFASICA A CARGAS
Tiene las ventajas de alimentar
a un motor trifásico de 220
voltios y a un control de 120
voltios.

9. DIFERENCIA ENTRE TRIFÁSICO Y
MONOFÁSICO
Está principalmente en la tensión que se recibe a
través de cada tipo de cableado. No existe tal cosa
como la potencia de dos fases, lo cual puede ser una
sorpresa para algunas personas. La potencia
monofásica comúnmente es llamada "fase partida".
Existen algunas maneras con las que puedes
determinar si tienes cableado trifásico o monofásico.

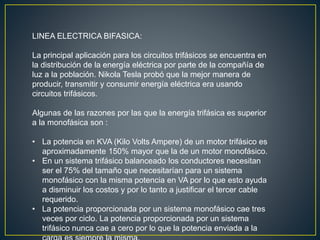

10. LINEA ELECTRICA BIFASICA:
La principal aplicación para los circuitos trifásicos se encuentra en
la distribución de la energía eléctrica por parte de la compañía de
luz a la población. Nikola Tesla probó que la mejor manera de
producir, transmitir y consumir energía eléctrica era usando
circuitos trifásicos.
Algunas de las razones por las que la energía trifásica es superior
a la monofásica son :
• La potencia en KVA (Kilo Volts Ampere) de un motor trifásico es
aproximadamente 150% mayor que la de un motor monofásico.
• En un sistema trifásico balanceado los conductores necesitan
ser el 75% del tamaño que necesitarían para un sistema
monofásico con la misma potencia en VA por lo que esto ayuda
a disminuir los costos y por lo tanto a justificar el tercer cable
requerido.
• La potencia proporcionada por un sistema monofásico cae tres
veces por ciclo. La potencia proporcionada por un sistema
trifásico nunca cae a cero por lo que la potencia enviada a la

11. CONEXIÓN BIFASICA
Tiene la ventaja de poder
balancear cargas

13. REFERENCIAS
• https://es.wikipedia.org/wiki/Tra
nsmisi%C3%B3n_de_energ%C
3%ADa_el%C3%A9ctrica
• http://lapem.cfe.gob.mx/normas/
carga_pagina_construccion.asp
?pag=DCMBT100.pdf
GRACIAS..
