1. LINEAS ELECTRICAS
PRESENTADO POR:
MILLER SEBASTIAN HERNANDEZ

2. LÍNEAS ELÉCTRICAS
• Una línea de transmisión eléctrica es
básicamente el medio físico mediante el cual
se realiza la transmisión y distribución de la
energía eléctrica, está constituida
por: conductores, estructuras de soporte,
aisladores, accesorios de ajustes entre
aisladores y estructuras de soporte, y cables
de guarda (usados en líneas de alta tensión,
para protegerlas de descargas atmosféricas)

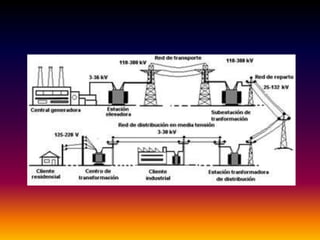

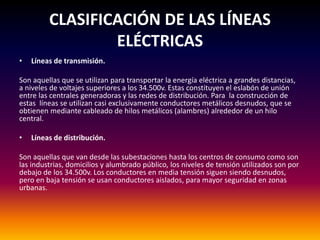

4. CLASIFICACIÓN DE LAS LÍNEAS
ELÉCTRICAS
• Líneas de transmisión.
Son aquellas que se utilizan para transportar la energía eléctrica a grandes distancias,
a niveles de voltajes superiores a los 34.500v. Estas constituyen el eslabón de unión
entre las centrales generadoras y las redes de distribución. Para la construcción de
estas líneas se utilizan casi exclusivamente conductores metálicos desnudos, que se
obtienen mediante cableado de hilos metálicos (alambres) alrededor de un hilo
central.
• Líneas de distribución.
Son aquellas que van desde las subestaciones hasta los centros de consumo como son
las industrias, domicilios y alumbrado público, los niveles de tensión utilizados son por
debajo de los 34.500v. Los conductores en media tensión siguen siendo desnudos,
pero en baja tensión se usan conductores aislados, para mayor seguridad en zonas
urbanas.

5. COMPONENTES DE UN LÍNEA AÉREA
• Conductores: Se utilizan casi exclusivamente
conductores trenzados, los cuales son cables
formados por alambres, en capas alternadas,
enrolladas en sentidos opuestos.
• Aisladores: Sirven de apoyo y soporte a los
conductores, al mismo tiempo que los mantienen
aislados de tierra. El material más utilizado para
los aisladores es la porcelana, aunque también se
emplea el vidrio templado y materiales sintéticos.

6. • Estructuras Soportes:Estas deben mantener los
conductores a suficiente altura sobre tierra y
distanciados entre sí. En la parte más alta de la
torre, se ponen conductores desnudos, llamados
de guarda, que sirven para apantallar la línea e
interceptar los rayos antes que alcancen
los conductores activos situados debajo. Estos no
conducen corriente alguna, por lo que
normalmente se hacen de acero y se conectan
solidariamente a tierra en cada torre. Las torres
se conectan solidariamente a tierra, tomándose
grandes precauciones para asegurar que la
resistencia a tierra sea baja.

8. LINEA ELECTRICA MONOFASICA
• El cableado monofásico tiene tres cables
ubicados dentro del aislamiento. Dos cables vivos
y uno neutral proveen la energía. Cada cable
caliente proporciona 120 voltios de electricidad.
El neutral es extraído desde el transformador. El
tipo de circuito utiliza cables vivos y neutrales por
lo cual se llama comúnmente circuito de fase
partida. El cableado monofásico tiene los dos
cables calientes rodeados por aislamiento negro y
rojo, el neutro siempre es blanco y hay un cable a
tierra verde.

9. LINEA ELECTRICA BIFASICA
• Sistema de dos tensiones desfasadas 90 grados,
que ya no se utiliza hoy en dia. El alternador está
formado por dos devanados colocados 90 grados
uno respecto del otro. Para transmitirse se puede
hace con 4 hilos (2 hilos por bobina) o con 3, pero
el común de los dos devanados debe ser raíz
cuadrada de 2 mas grueso. También se solía
hacer una combinación de 5 hilos sobretodo para
distribuciones domésticas. Pero esto quedó
obsoleto con la trifásica.

10. LINEA ELECTRICA TRIFASICA
• La principal aplicación para los circuitos
trifásicos se encuentra en la distribución de la
energía eléctrica por parte de la compañía de
luz a la población. Nikola Tesla probó que la
mejor manera de producir, transmitir y
consumir energía eléctrica era usando
circuitos trifásicos.Algunas de las razones por
las que la energía trifásica es superior a la
monofásica son :

11. • La potencia en KVA (Kilo Volts Ampere) de un
motor trifásico es aproximadamente 150%
mayor que la de un motor monofásico.
• En un sistema trifásico balanceado los
conductores necesitan ser el 75% del tamaño
que necesitarían para un sistema monofásico con
la misma potencia en VA por lo que esto ayuda a
disminuir los costos y por lo tanto a justificar el
tercer cable requerido.
• La potencia proporcionada por un sistema
monofásico cae tres veces por ciclo. La potencia
proporcionada por un sistema trifásico nunca cae
a cero por lo que la potencia enviada a la carga
es siempre la misma.
