Este documento presenta los planos y especificaciones para una butaca diseñada por Pamela Alcantara. La butaca se inspira en las líneas rectas de los edificios de Chicago, con un espaldar alto y ancho y patas asimétricas. Está hecha de pino americano tratado en blanco y negro, con cojines de colchón espuma y terciopelo gris. Los planos incluyen vistas, secciones, detalles de ensamblaje y una lista de piezas.

1. Pamela Alcantara
14-0225
LinesArmchair

2. Perfil del Usuario
Nombre:
Claudia Sulewski
Edad:
19 anos
Ocupación:
Youtuber (influencer)
Teen Vogue Youtube host
Actress
Ciudad:
Los Angeles

5. Concepto
Esta butaca tiene como fuente de
inspiración principal a la LINEA. La
cual se puede relacionar con los
edificios de su ciudad natal
Chicago, que en su mayoría son
cuadrados y anchos como se
puede ver en la imagen. Este
aspecto se implementó en el
espaldar de la butaca, haciendo
que esta sea alta y ancha (de 1.00
m de alto y 0.80 m de ancho)
representando a dichos edificios.
Por otro lado se implementó la
línea de forma irregular y
asimetrica en el diseño de las
patas de soporte lateral de la
butaca, las cuales en su diseño
simbolizan el “caos” de esta gran
ciudad, donde en las aceras, cada
persona tiene un camino diferente
chocando y cruzandose con otras
e n s u d i a r i o v i v i r. S e
implementaron como colores
principales al blanco y al negro,
colores característicos del usuario.

6. Materiales
En cuanto a la estructura en sí de la butaca,
se propone utilizar pino americano tratado,
con un wash de color blanco para el espaldar
y la base del asiento; y un wash negro para
las estructuras de las patas de soporte lateral
del mueble.
En cuanto a los cojines, estos se propone que
sean hechos con colchaespuma de 4” a 6” en
el asiento y 8” en el espaldar. Revestidos con
tela de terciopelo color gris, para dar un
toque de sofisticación al mueble.

7. Ubicacion

8. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Ubicación Butaca
Scale: 1:75

9. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Ubicación Butaca
Scale: 1:75

10. Roomspiration

11. Lines
(Vistas)

17. Planos Tecnicos

18. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Cortes de Vistas
Scale: 1:10
V 1
V 2
V 3
V 1
V 2
V 3

19. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Vista 1
Scale: 1:10
0.652
0.098
0.040
0.040
0.0980.652
0.790
0.050 0.600 0.100
0.040
0.098
0.652
0.0400.745
0.050 0.600 0.050
Espaldar de madera inclinado
Cojín de espaldar
Patas de soporte lateral/
apoya-­brazos
Cojín de asiento
Patas de soporte
lateral/
apoya-­brazos

20. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Vista 2
Scale: 1:10
0.700
0.050 0.500 0.050
0.050 0.650 0.050
0.040
0.146
0.110
0.184
0.081
0.134
0.051
0.0400.750
0.790
0.0440.692
0.790
Espaldar de madera inclinado
Patas de soporte lateral/
apoya-­brazos
Base de Asiento
Patas de soporte
lateral/
apoya-­brazos

21. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Vista 3
Scale: 1:10
0.5640.121
0.700
0.121
0.0400.376
0.147
0.121
0.0400.523
0.050 0.600 0.050
Espaldar de madera inclinado
Pata de soporte lateral/
apoya-­brazos
Base de
asiento
Pata de soporte
lateral/
apoya-­brazos

22. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Elevación Frontal
Scale: 1:10
0.3560.0400.2240.0390.3000.040
0.3560.2640.380
0.3560.644
1.000
Espaldar de madera
inclinado
Patas de soporte
lateral / apoya-­brazos
Base de asiento
Deslizadores
S 1
S 1

23. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Sección 1
Scale: 1:10
0.999
0.3560.1930.451
0.3560.644
S 2
S 2
Patas de soporte
lateral/ apoya-­brazos
Cojín de asiento
Base de
asiento
Espaldar
inclinado de madera
Cojín de
espaldar
Deslizadores

24. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Ensamblaje 1
Scale: 1:10
Ensamblaje
en caja y
espiga

25. UNIBE
Universidad Iberoamericana
Pamela Alcantara
14-­0225
Diseño y Estructura de Muebles
Prof. Magaly Caba
Propuesta Butaca
11 de Noviembre, 2015
Santo Domingo, RD.
Ensamblaje 2
Scale: 1:10
Ensamblaje
en caja y espiga
Ensamblaje con
tarugos
Unión con cola

26. Explosiva
1"
2"
3"
4"5"
6"
"
2"
3"
4"
5"
1"""""""Espaldar"("0.60m"x"0.86"m"x"0.04"m)"
"
2 Parte"Superior"de"pata"de"soporte"lateral"
""""""""("0.64"m"x"0.04"m"x"0.05"m)"
"
3 Parte"interior"de"pata"de"soporte"lateral"
""""""""(Cuadro"completo:"""
"""""""""0.58m"x"0.56m"x"0.05m)"
"
4 Parte"inferior"de"pata"de"soporte"lateral"
"""""""(0.41"m"x"0.05"m"x"0.04"m)"
"
5 Pata"posterior"de"pata"de"soporte"lateral"
"""""""("0.58"m"x"0.04"m"x"0.05"m)"
"
6 Base"de"asiento"("0.50"m"x"0.56"m"x"0.04"m)"

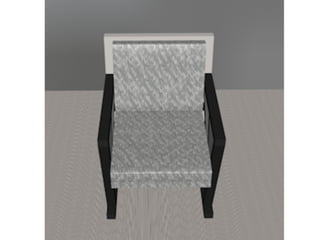

27. Modelo
