Segundo parcial gran proyecto
- 1. Diseño de interiores VI: Gran proyecto Prof. Olga Roberts Jenniffer Robles 2011-0434 Jahiny Echavarría 2012-2502 Segunda evaluación parcial
- 2. Índice • Introducción • Concepto de diseño • Estilo de diseño • Zonificación existente • Zonificación propuesta • Planta de conjunto • Planta arquitectónica propuesta • Planta arquitectónica existente • Planta dimensionada existente • Planta dimensionada propuesta • Elevaciones interiores • Aprovechamiento iluminación natural • Aprovechamiento ventilación natural • Materiales propuestos por áreas • Cuadro de necesidades actual • Conclusión

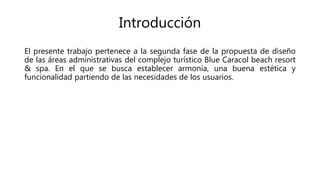

- 3. Introducción El presente trabajo pertenece a la segunda fase de la propuesta de diseño de las áreas administrativas del complejo turístico Blue Caracol beach resort & spa. En el que se busca establecer armonía, una buena estética y funcionalidad partiendo de las necesidades de los usuarios.
- 5. Estilo Contemporáneo El estilo contemporáneo es bastante sencillo. No lleva molduras ni detalles recargados, es de líneas rectas y simples. La decoración transmite una sensación de informalidad y juventud. Es simple y funcional, se caracteriza por crear espacios amplios y luminosos. Se puede optar por colores claros en paredes y muebles. Es un estilo muy práctico, los muebles son de líneas puras y detalles discretos.
- 6. Zonificación existente Leyenda Hall Lobby Call center Recepción Recepción de gerencia Gerencia 1 Gerencia 2 Contabilidad Recursos humanos Archivo 1 Archivo 2 Almacén de materiales Baños empleados Baños lobby Baños maleteros Cuarto de maletas Ascensor y escaleras Pasillo TerrazaS/E Acceso Lobby / Área administrativa
- 7. Zonificación propuesta S/E Acceso Lobby / Área administrativa Hall Lobby Call center Recepción Recepción de gerencia Gerencia de ama de llaves Gerencia alimentos y bebidas Gerencia general Contabilidad Reservas y ventas Recursos humanos Almacén Archivo Material desechable Baños empleados Baños lobby Baños maleteros Cuarto de maletas Ascensor y escaleras Pasillo Terraza
- 8. Planta de conjunto S/E S/E Lobby / Área administrativa
- 9. Planta arquitectónica existente S/E Leyenda Lobby / Área administrativa Hall Lobby Call Center Recepción Recepción de gerencia Gerencia 1 Gerencia 2 Contabilidad Recursos Humanos Archivo Almacén de materiales Baños de Empleados Baños de Lobby Baños de Maleteros Cuarto de Maletas Ascensor y escaleras Pasillo Terraza
- 10. Planta arquitectónica propuesta S/E Leyenda Lobby / Área administrativa Hall Lobby Call Center Recepción Recepción de gerencia Gerente ama de llaves Gerente alimentos y bebidas Gerente general Contabilidad Recursos Humanos Reservas y ventas Archivo Almacén Material desechable Baños de Empleados Baños de Lobby Baños de Maleteros Cuarto de Maletas Ascensor y escaleras Pasillo Terraza

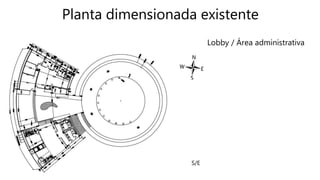

- 11. Planta dimensionada existente Lobby / Área administrativa S/E
- 12. Planta dimensionada propuesta Lobby / Área administrativa S/E

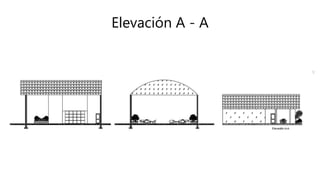

- 13. Elevación A - A
- 14. Elevación B - B
- 15. Aprovechamiento luz natural Para utilizar la luz natural como parte de la iluminación en las áreas administrativas, se tomaran en cuenta la gama de color en superficies como tonos claros reflectantes que maximizan la efectividad de luz suministrada. De igual forma se utilizaran paneles divisores bajos en las estaciones de trabajo como Recursos Humanos, Ventas y Contabilidad, si mismo divisores vidriados transparentes en todas las oficinas gerenciales, para permitir el paso de la luz desde zonas de mayor incidencia de luz natural como las ventanas. En cuanto al lobby, hall y terraza estos espacios cuentan con áreas abiertas donde la luz natural predomina, por tanto el alumbrado artificial solo será necesario en horarios nocturnos.

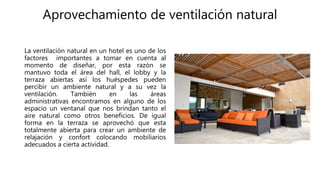

- 16. Aprovechamiento de ventilación natural La ventilación natural en un hotel es uno de los factores importantes a tomar en cuenta al momento de diseñar, por esta razón se mantuvo toda el área del hall, el lobby y la terraza abiertas así los huéspedes pueden percibir un ambiente natural y a su vez la ventilación. También en las áreas administrativas encontramos en alguno de los espacio un ventanal que nos brindan tanto el aire natural como otros beneficios. De igual forma en la terraza se aprovechó que esta totalmente abierta para crear un ambiente de relajación y confort colocando mobiliarios adecuados a cierta actividad.
- 18. Materiales de hall Porcelanato tauro Beige Revestimiento de piedra para jardineras Marfil

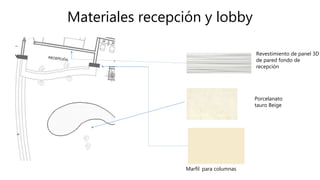

- 20. Materiales recepción y lobby Porcelanato tauro Beige Revestimiento de panel 3D de pared fondo de recepción Marfil para columnas

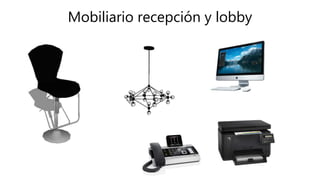

- 21. Mobiliario recepción y lobby
- 22. Materiales call center Crema Toledo Porcelanato Tauro Beige
- 23. Mobiliario call center Escritorios y paneles divisores en vidrio templado opaco y acero inoxidable
- 24. Materiales de recepción de gerencia Vidrio templado translucido Panel 3D pared donde esta sofá de espera Piso porcelanato raft Ivory
- 25. Mobiliario de recepción de gerencia Silla de oficina moderna con respaldo alto y reposabrazos cromados. Counter semicurvo en melanina y tope de vidrio. Sofá de espera en piel sintética

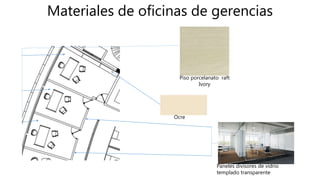

- 26. Materiales de oficinas de gerencias Piso porcelanato raft Ivory Paneles divisores de vidrio templado transparente Ocre

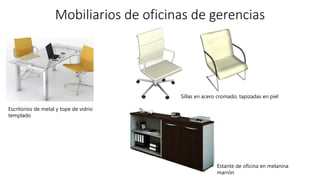

- 27. Mobiliarios de oficinas de gerencias Escritorios de metal y tope de vidrio templado Sillas en acero cromado, tapizadas en piel Estante de oficina en melanina marrón

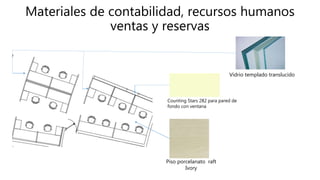

- 28. Materiales de contabilidad, recursos humanos ventas y reservas Piso porcelanato raft Ivory Counting Stars 282 para pared de fondo con ventana Vidrio templado translucido
- 29. Mobiliario de contabilidad, recursos humanos ventas y reservas Escritorio de oficina en L con cajones, en melanina blanca Silla operativa
- 30. Materiales de archivo y almacén Arena claro Porcelanato Danubio beige

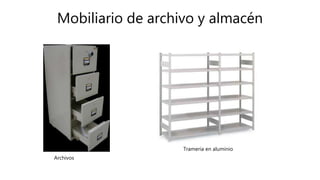

- 31. Mobiliario de archivo y almacén Trameria en aluminio Archivos
- 32. Materiales de baños de empleados Revestimiento en Baldosas color crema Pisos en Porcelanato Castel Gris pálido Mate
- 33. Mobiliarios de baños de empleados Inodoro y lavamanos de porcelana blanca, encimera en cuarzo marrón Espejo Dispensador de papel en acero inoxidable Inodoro y lavamanos de porcelana blanca, encimera en cuarzo marrón
- 34. Baño de maleteros Revestimiento en Baldosas color crema Pisos en Porcelanato beige
- 35. Mobiliario de baño de maleteros Espejo Dispensador de papel en acero inoxidable Inodoro y lavamanos de porcelana blanca, encimera en cuarzo marrón Cabina de ducha
- 36. Materiales y mobiliario de cuarto de maletas Piso en resina de epoxi Marfil Trameria en metal

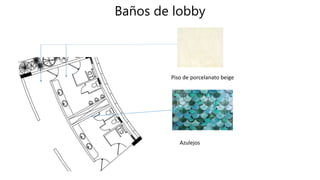

- 37. Baños de lobby Piso de porcelanato beige Azulejos
- 38. Mobiliario de baños de lobby Inodoro y lavamanos de Porcelana blanca Espejo Orinal de porcelana blanca Divisores de baño en aluminio
- 39. Accesorios para baño de lobby Dispensador de papel en acero inoxidable Secador de manos Dispensador de jabón Zafacón de acero inoxidable

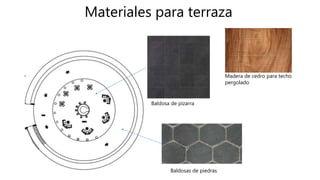

- 40. Materiales para terraza Madera de cedro para techo pergolado Baldosa de pizarra Baldosas de piedras
- 41. Mobiliarios para terraza Muebles en mimbre, tapizados con tela impermeable Juego de comedor en hierro con loneta y un tope de vidrio para la mesa Bar stool con base de aluminio

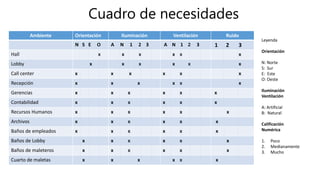

- 42. Cuadro de necesidades Ambiente Orientación Iluminación Ventilación Ruido N S E O A N 1 2 3 A N 1 2 3 1 2 3 Hall x x x x x x Lobby x x x x x x Call center x x x x x x Recepción x x x x x x Gerencias x x x x x x Contabilidad x x x x x x Recursos Humanos x x x x x x Archivos x x x x x x Baños de empleados x x x x x x Baños de Lobby x x x x x x Baños de maleteros x x x x x x Cuarto de maletas x x x x x x Leyenda Orientación N: Norte S: Sur E: Este O: Oeste Iluminación Ventilación A: Artificial B: Natural Calificación Numérica 1. Poco 2. Medianamente 3. Mucho

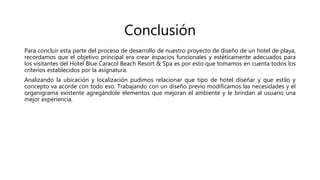

- 43. Conclusión Para concluir esta parte del proceso de desarrollo de nuestro proyecto de diseño de un hotel de playa, recordamos que el objetivo principal era crear espacios funcionales y estéticamente adecuados para los visitantes del Hotel Blue Caracol Beach Resort & Spa es por esto que tomamos en cuenta todos los criterios establecidos por la asignatura. Analizando la ubicación y localización pudimos relacionar que tipo de hotel diseñar y que estilo y concepto va acorde con todo eso. Trabajando con un diseño previo modificamos las necesidades y el organigrama existente agregándole elementos que mejoran el ambiente y le brindan al usuario una mejor experiencia.
