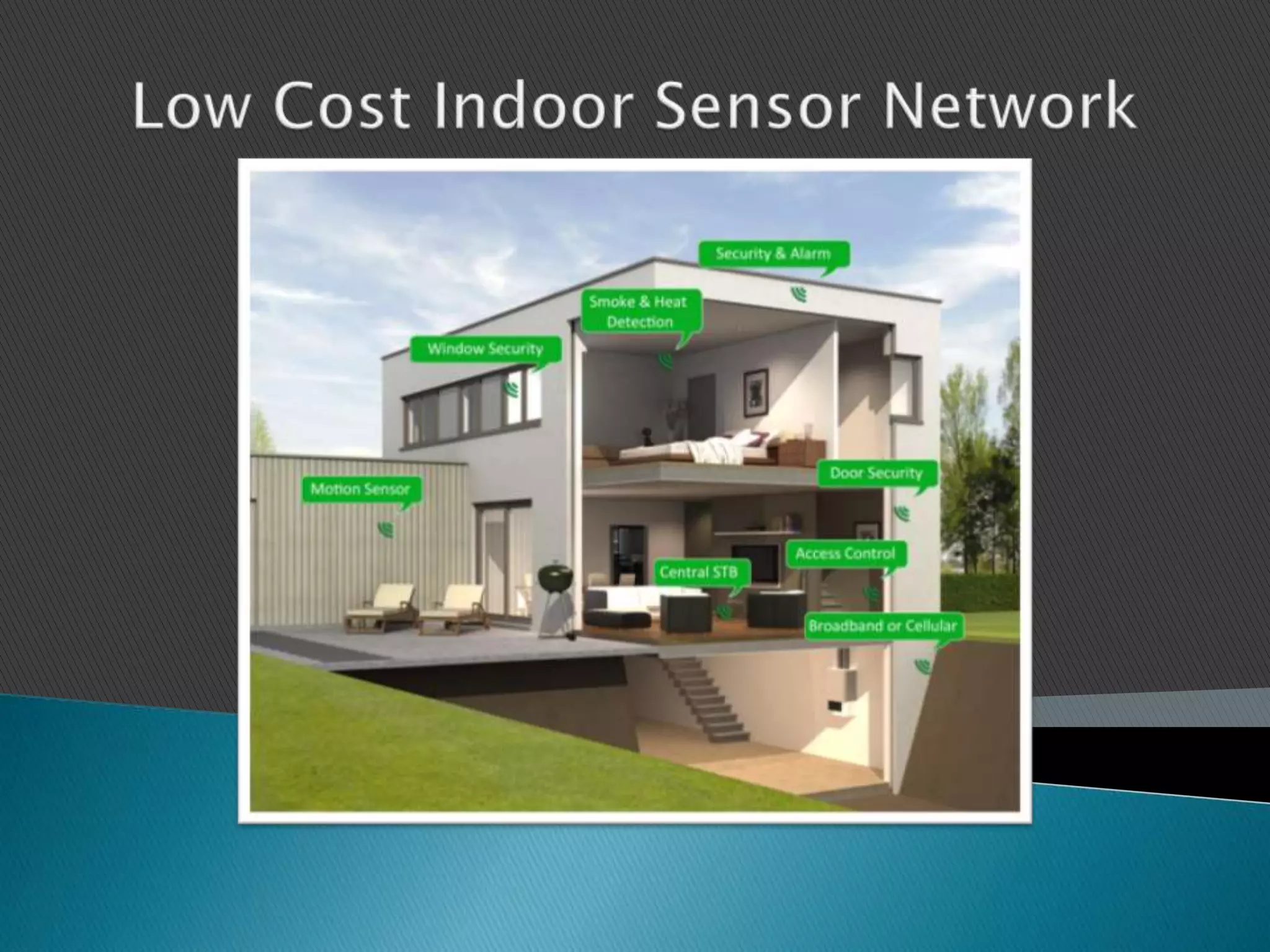

Slides of a project of a low cost sensor network based on Arduino with a multilevel security module. University of Extremadura, October of 2012

2. 





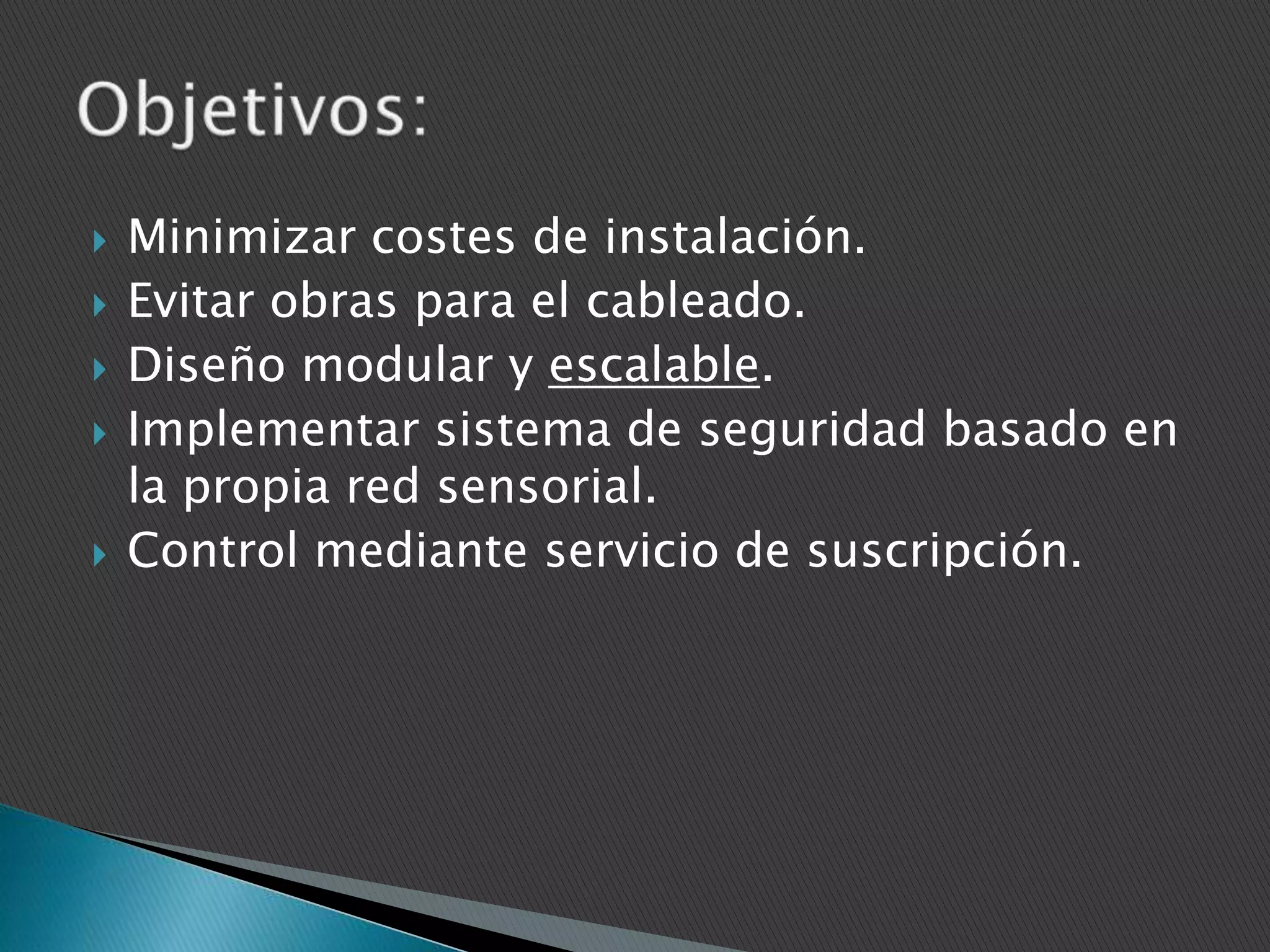

Minimizar costes de instalación.
Evitar obras para el cableado.
Diseño modular y escalable.
Implementar sistema de seguridad basado en
la propia red sensorial.
Control mediante servicio de suscripción.

3. 


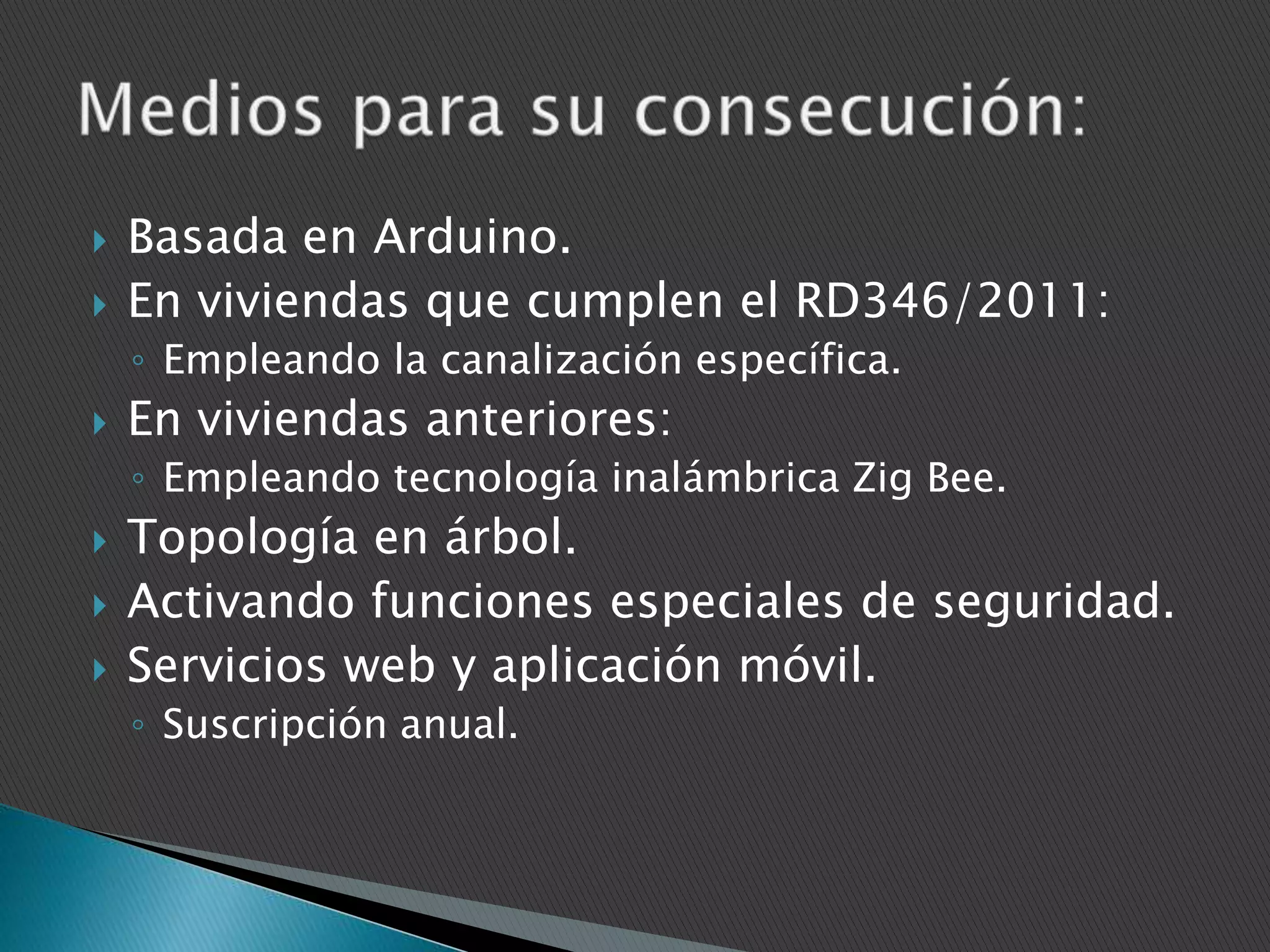

Basada en Arduino.
En viviendas que cumplen el RD346/2011:
◦ Empleando la canalización específica.

En viviendas anteriores:
◦ Empleando tecnología inalámbrica Zig Bee.



Topología en árbol.
Activando funciones especiales de seguridad.
Servicios web y aplicación móvil.
◦ Suscripción anual.

5. 

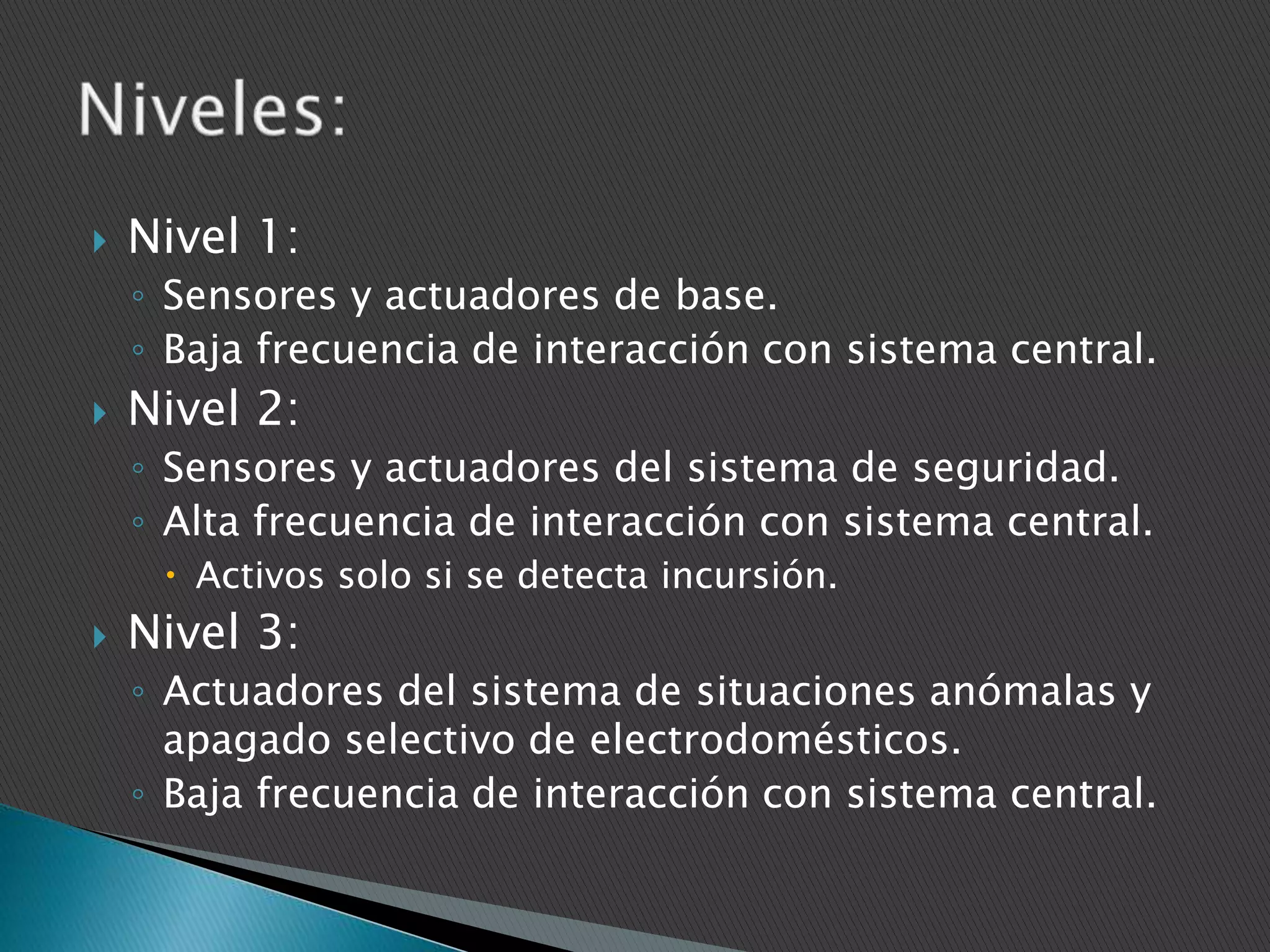

Nivel 1:
◦ Sensores y actuadores de base.
◦ Baja frecuencia de interacción con sistema central.

Nivel 2:
◦ Sensores y actuadores del sistema de seguridad.
◦ Alta frecuencia de interacción con sistema central.
 Activos solo si se detecta incursión.

Nivel 3:
◦ Actuadores del sistema de situaciones anómalas y
apagado selectivo de electrodomésticos.
◦ Baja frecuencia de interacción con sistema central.

6. 

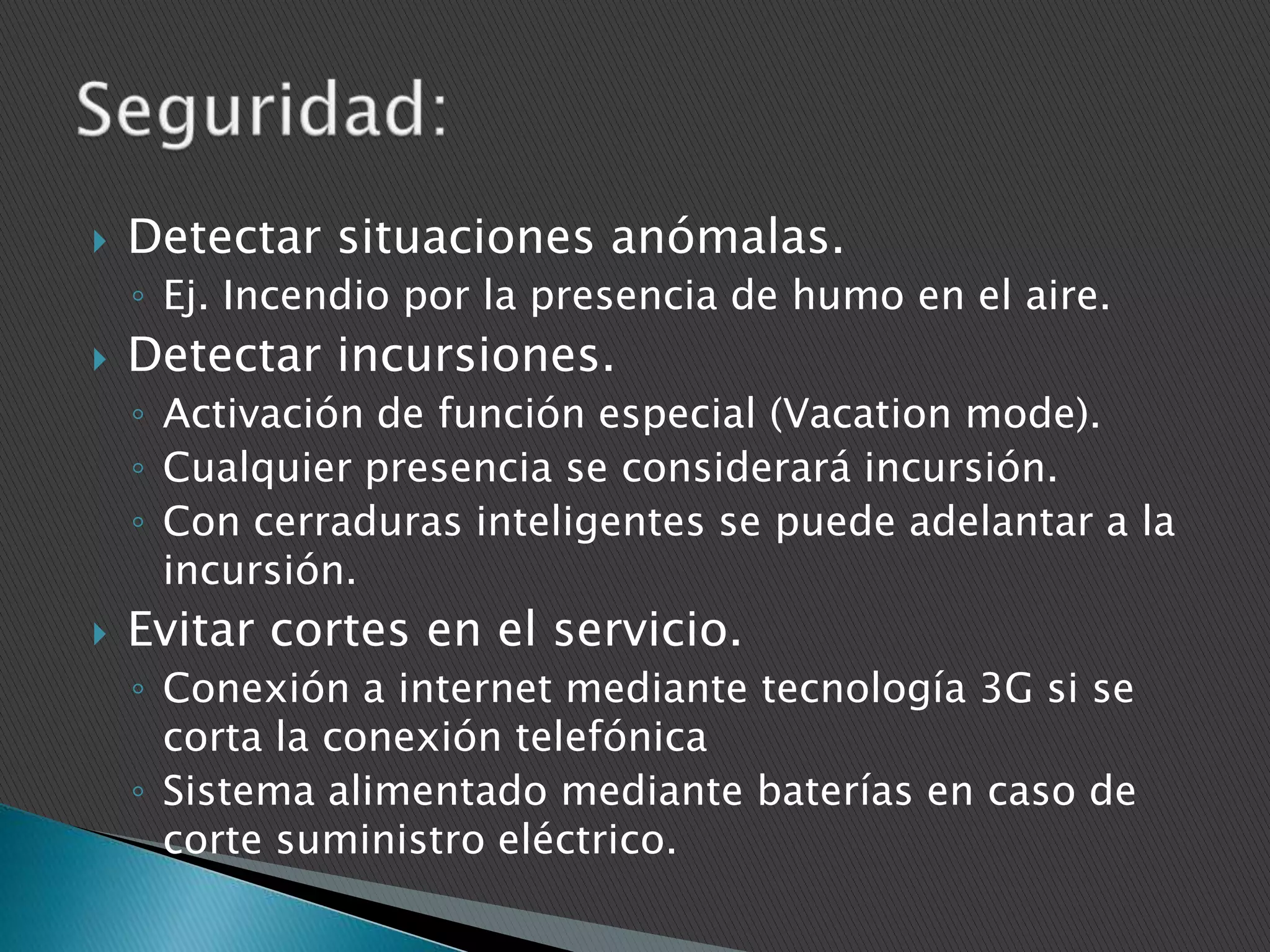

Detectar situaciones anómalas.
◦ Ej. Incendio por la presencia de humo en el aire.

Detectar incursiones.
◦ Activación de función especial (Vacation mode).
◦ Cualquier presencia se considerará incursión.
◦ Con cerraduras inteligentes se puede adelantar a la
incursión.

Evitar cortes en el servicio.
◦ Conexión a internet mediante tecnología 3G si se
corta la conexión telefónica
◦ Sistema alimentado mediante baterías en caso de
corte suministro eléctrico.

7. 






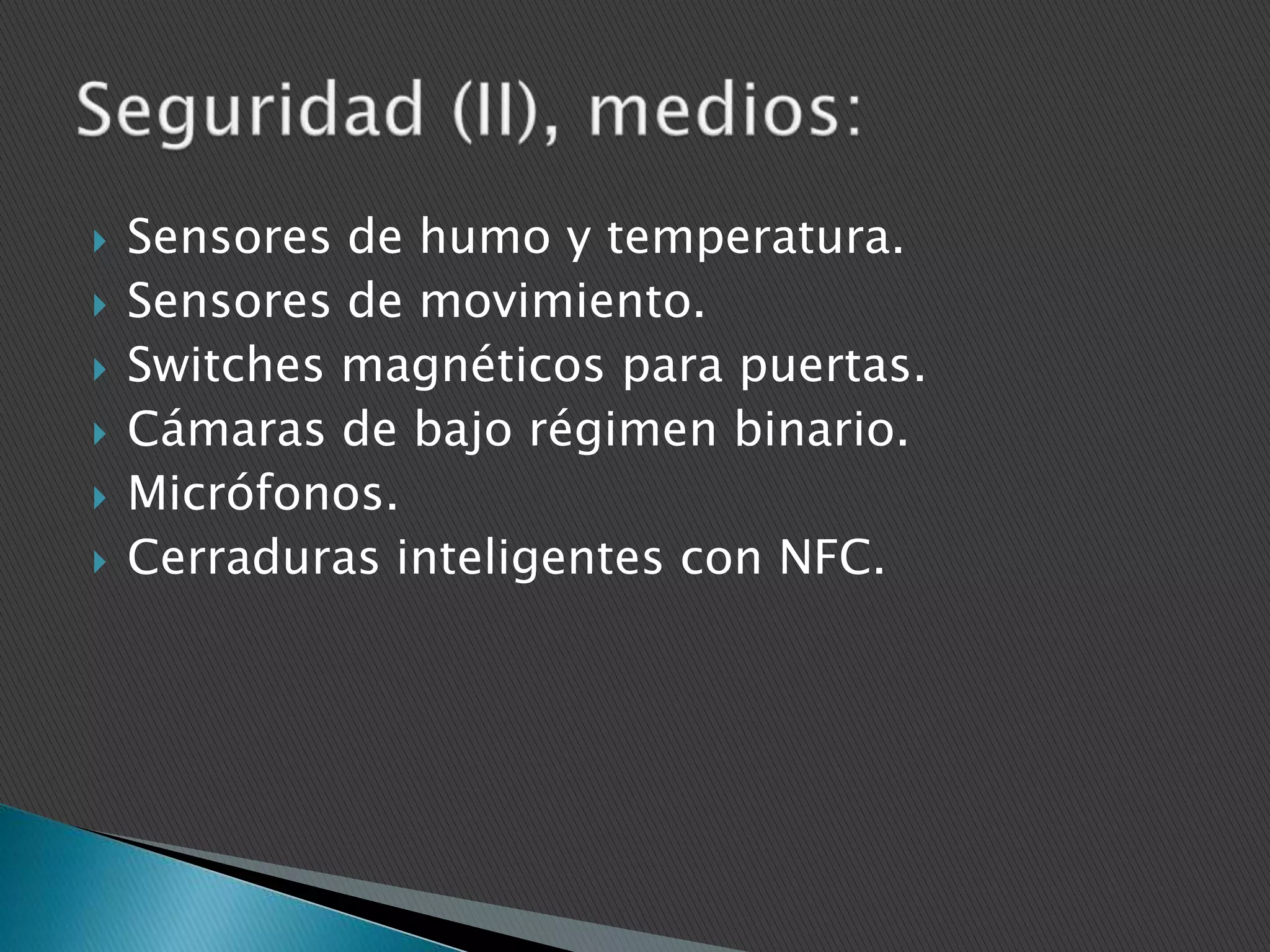

Sensores de humo y temperatura.
Sensores de movimiento.
Switches magnéticos para puertas.
Cámaras de bajo régimen binario.
Micrófonos.
Cerraduras inteligentes con NFC.

8. 

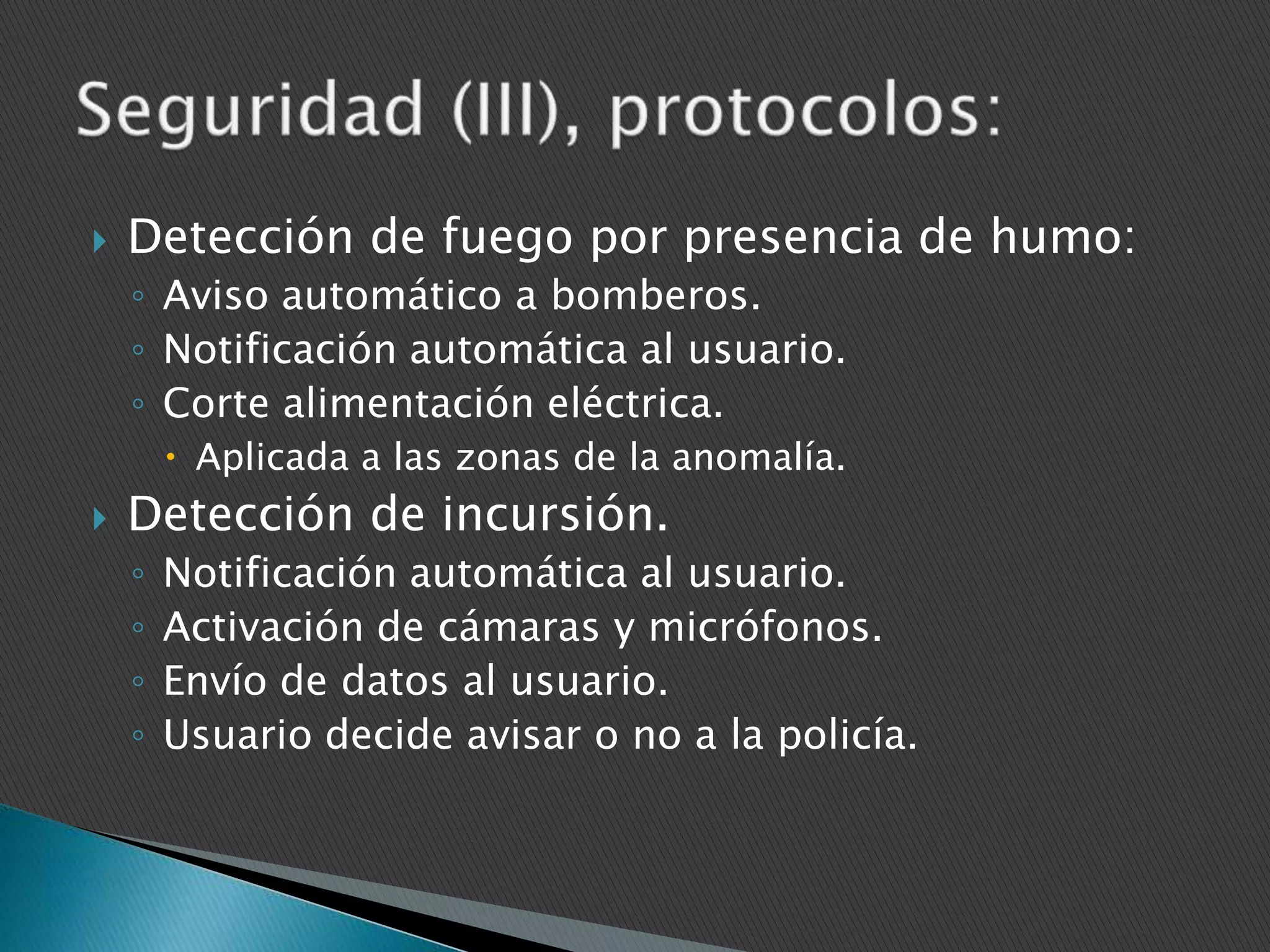

Detección de fuego por presencia de humo:
◦ Aviso automático a bomberos.
◦ Notificación automática al usuario.
◦ Corte alimentación eléctrica.
 Aplicada a las zonas de la anomalía.

Detección de incursión.
◦
◦
◦
◦
Notificación automática al usuario.
Activación de cámaras y micrófonos.
Envío de datos al usuario.
Usuario decide avisar o no a la policía.

9. 

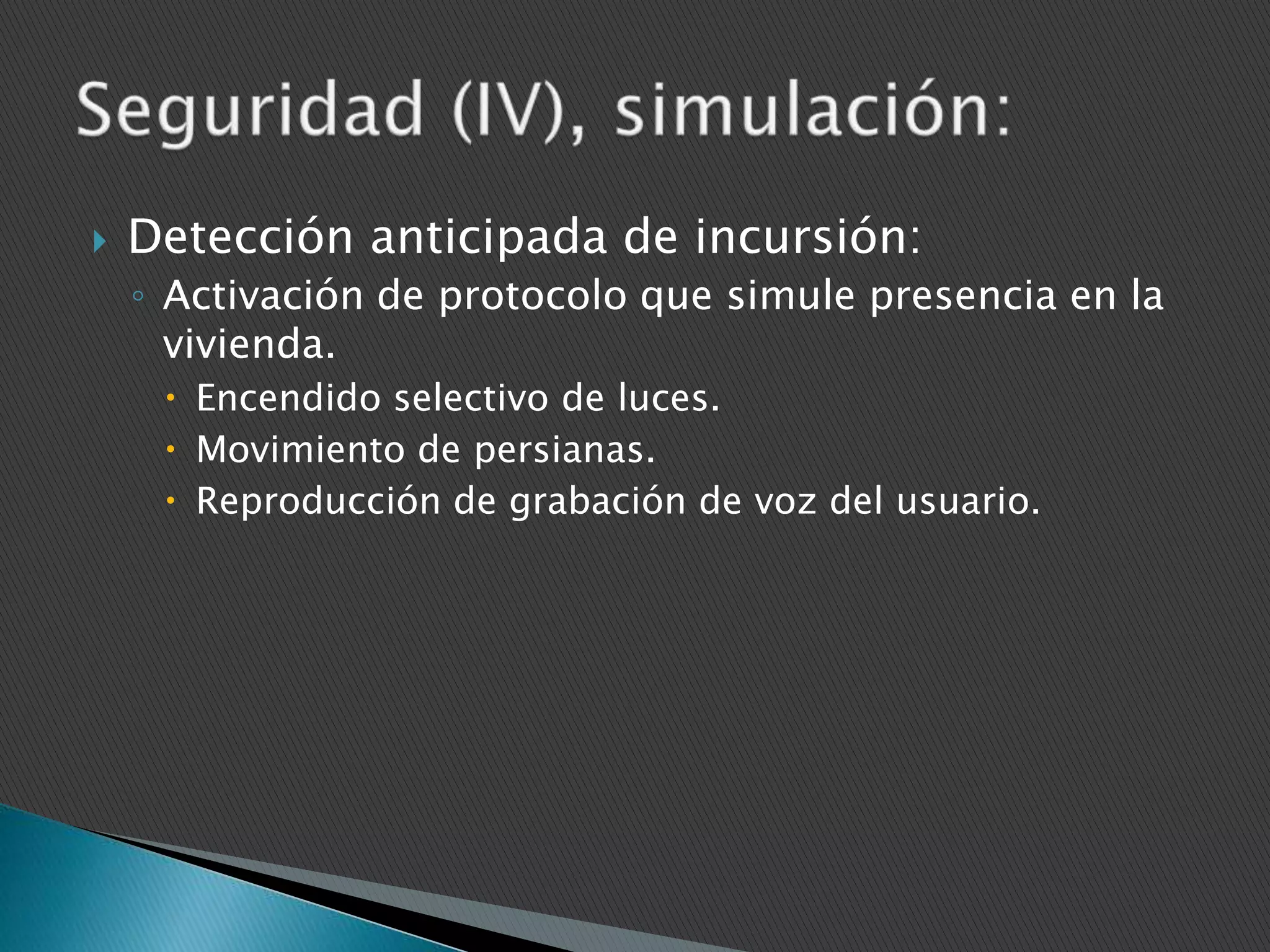

Detección anticipada de incursión:
◦ Activación de protocolo que simule presencia en la
vivienda.
 Encendido selectivo de luces.
 Movimiento de persianas.
 Reproducción de grabación de voz del usuario.

10. 

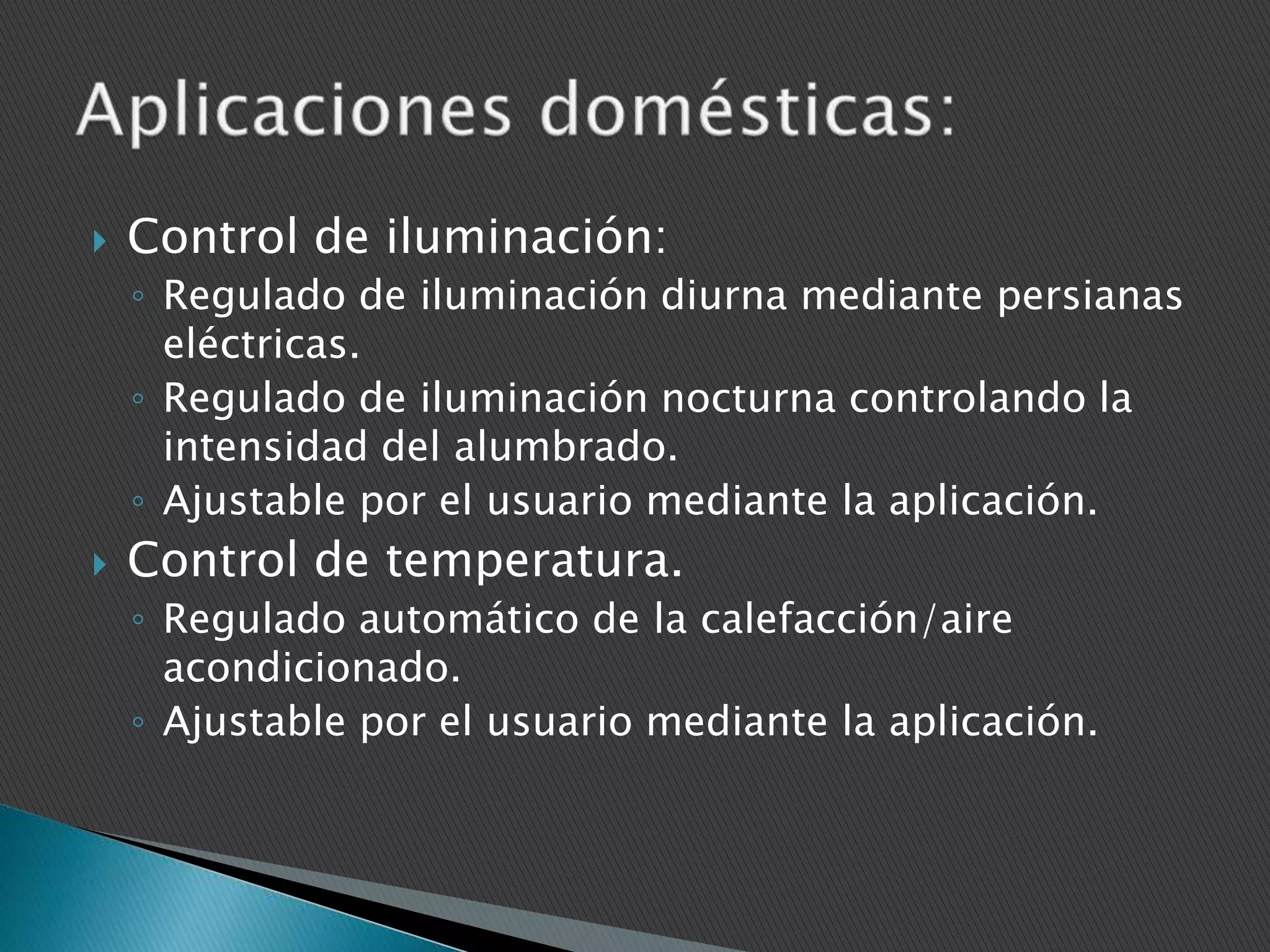

Control de iluminación:
◦ Regulado de iluminación diurna mediante persianas
eléctricas.
◦ Regulado de iluminación nocturna controlando la
intensidad del alumbrado.
◦ Ajustable por el usuario mediante la aplicación.

Control de temperatura.
◦ Regulado automático de la calefacción/aire
acondicionado.
◦ Ajustable por el usuario mediante la aplicación.

11. 

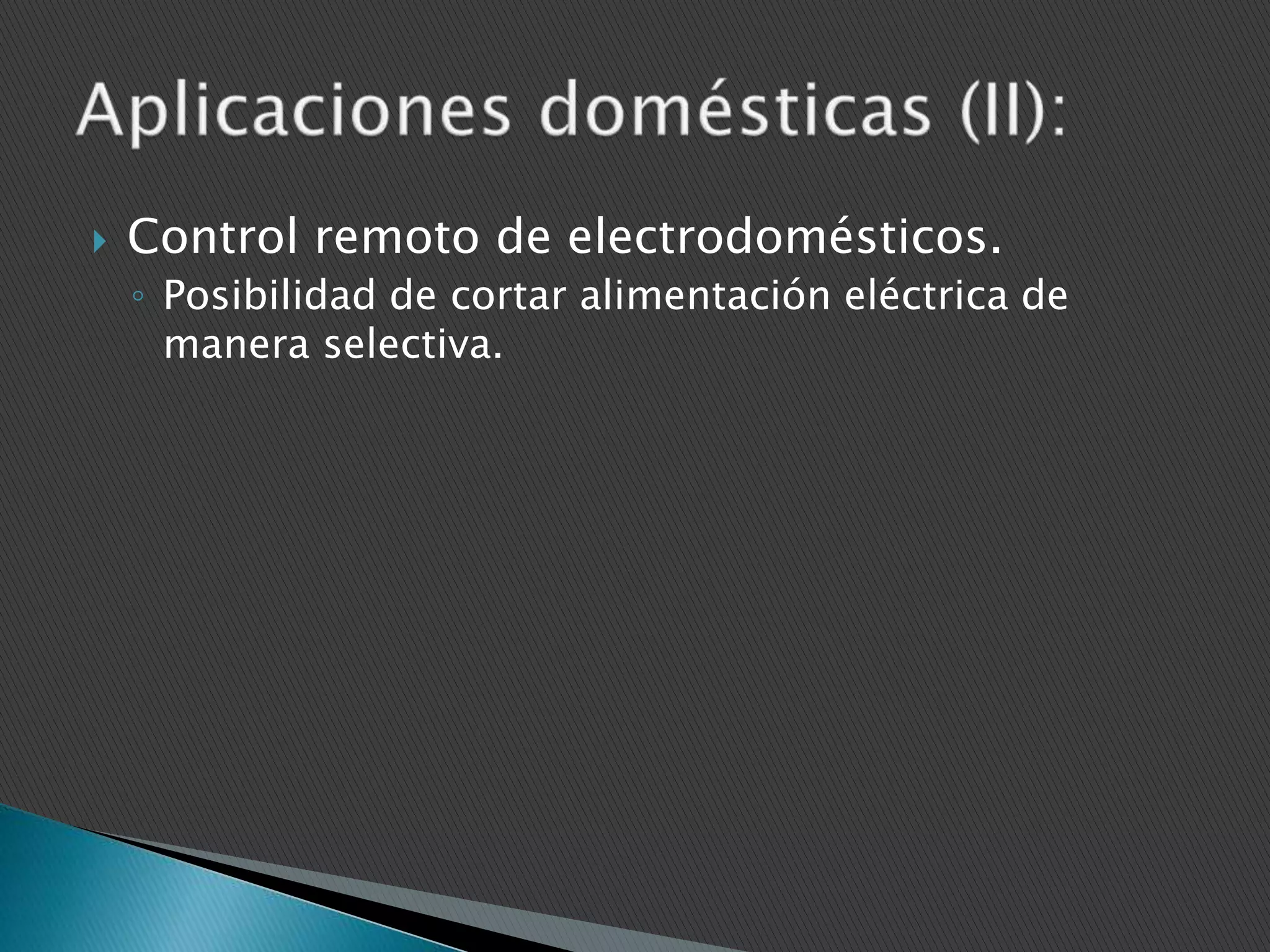

Control remoto de electrodomésticos.
◦ Posibilidad de cortar alimentación eléctrica de
manera selectiva.

12. 

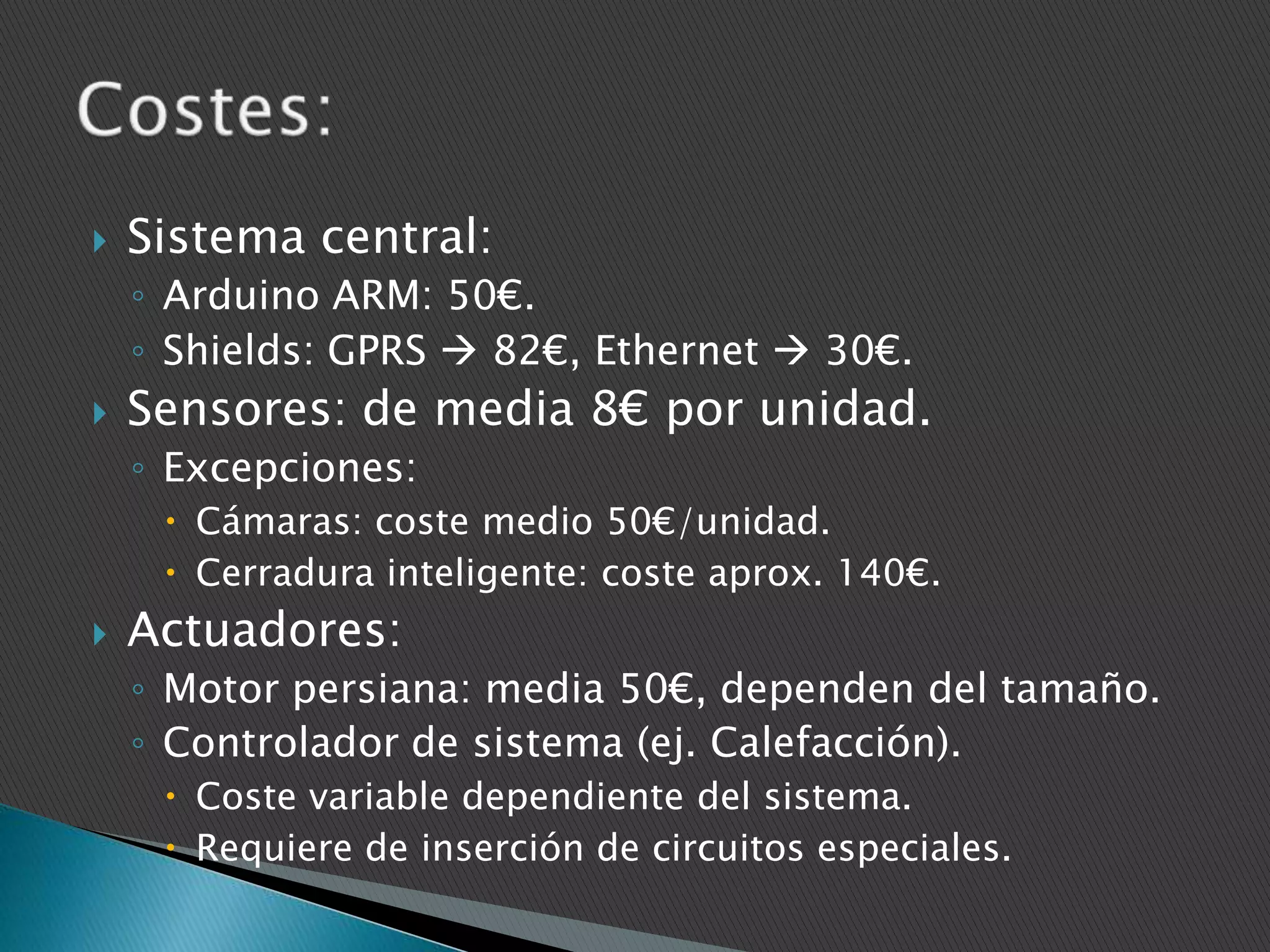

Sistema central:
◦ Arduino ARM: 50€.
◦ Shields: GPRS  82€, Ethernet  30€.

Sensores: de media 8€ por unidad.
◦ Excepciones:
 Cámaras: coste medio 50€/unidad.
 Cerradura inteligente: coste aprox. 140€.

Actuadores:
◦ Motor persiana: media 50€, dependen del tamaño.
◦ Controlador de sistema (ej. Calefacción).
 Coste variable dependiente del sistema.
 Requiere de inserción de circuitos especiales.

13. 

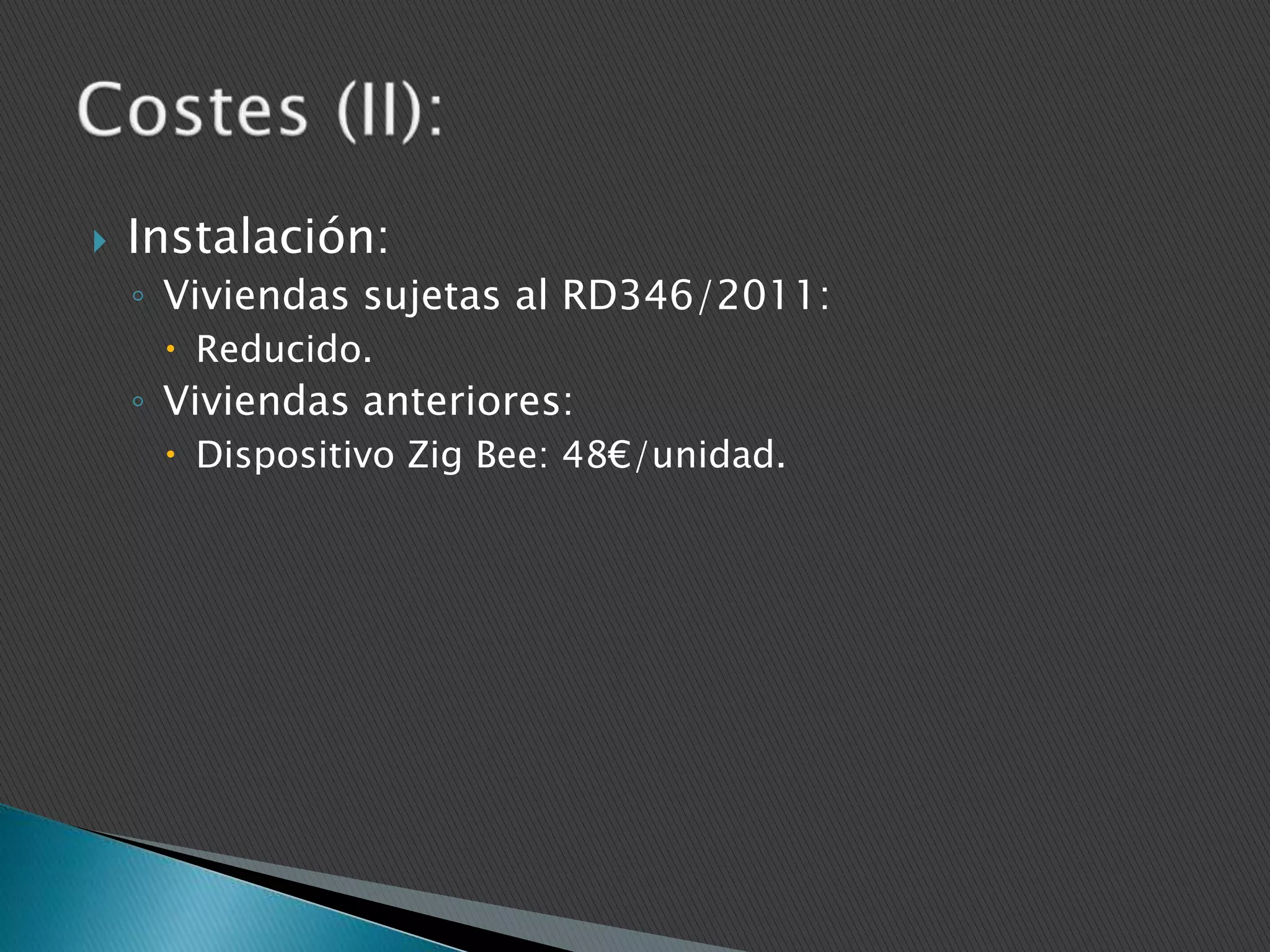

Instalación:
◦ Viviendas sujetas al RD346/2011:
 Reducido.
◦ Viviendas anteriores:
 Dispositivo Zig Bee: 48€/unidad.

14. 

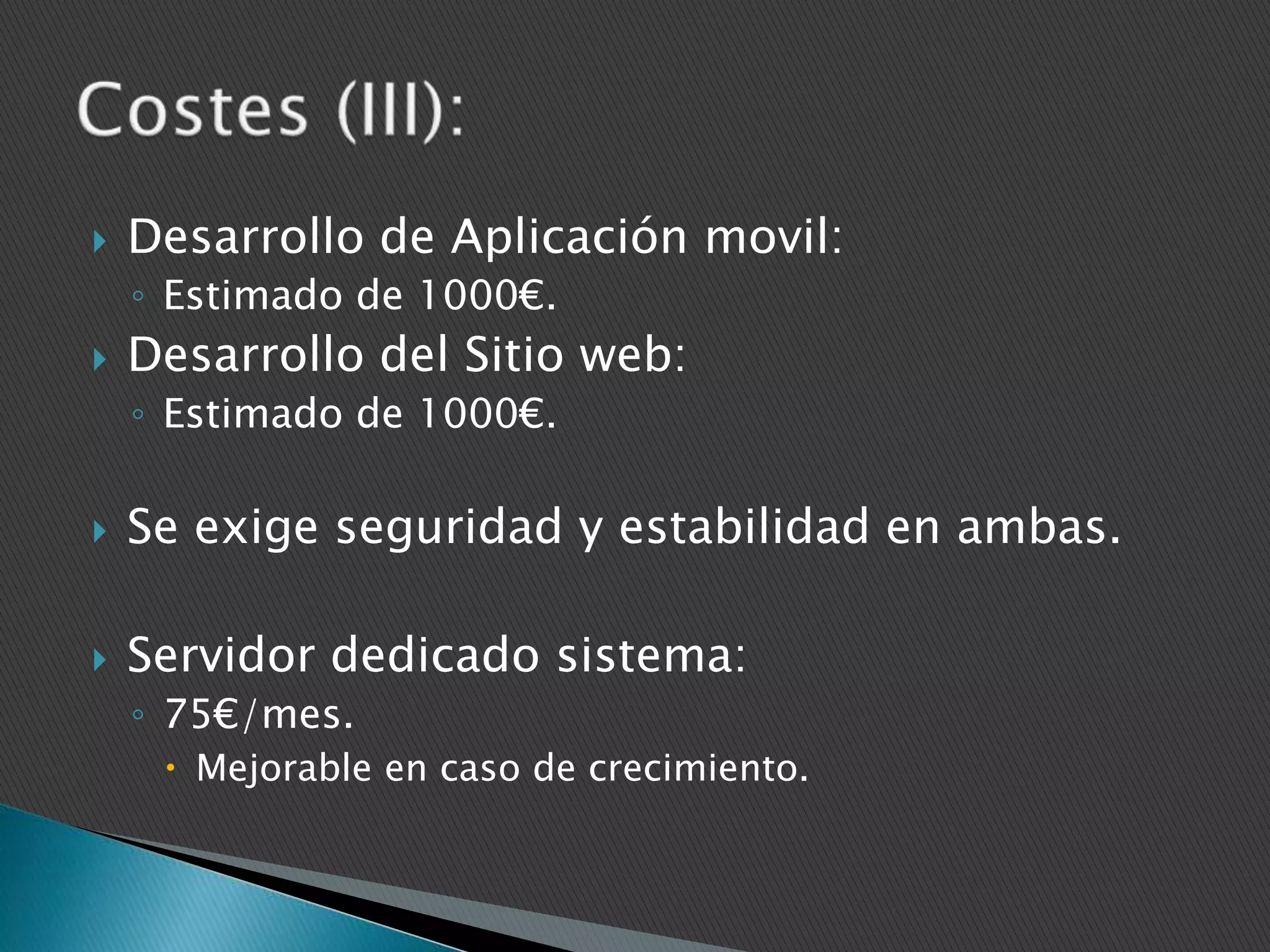

Desarrollo de Aplicación movil:
◦ Estimado de 1000€.

Desarrollo del Sitio web:
◦ Estimado de 1000€.

Se exige seguridad y estabilidad en ambas.

Servidor dedicado sistema:
◦ 75€/mes.
 Mejorable en caso de crecimiento.

15. 

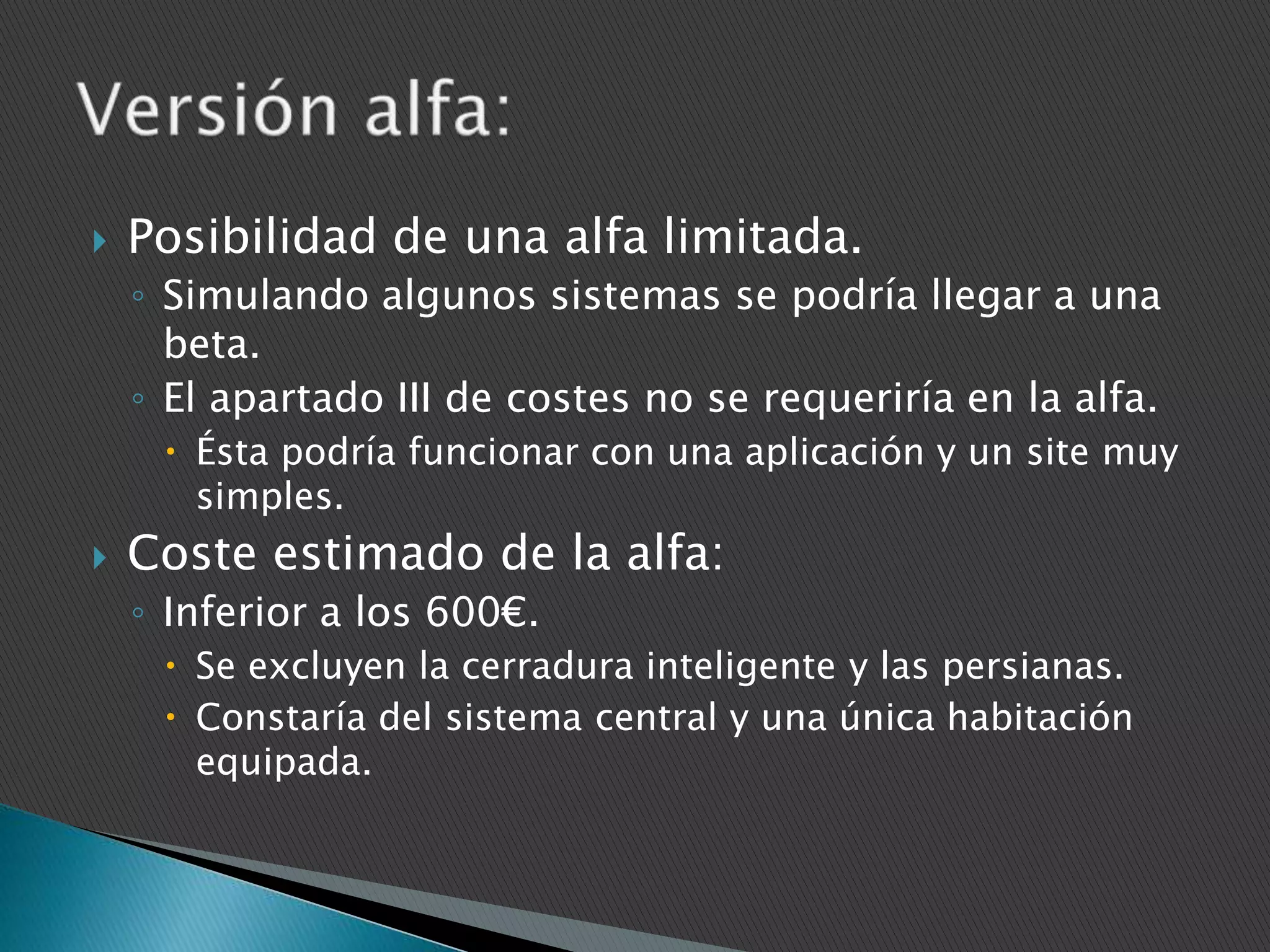

Posibilidad de una alfa limitada.
◦ Simulando algunos sistemas se podría llegar a una
beta.
◦ El apartado III de costes no se requeriría en la alfa.
 Ésta podría funcionar con una aplicación y un site muy
simples.

Coste estimado de la alfa:
◦ Inferior a los 600€.
 Se excluyen la cerradura inteligente y las persianas.
 Constaría del sistema central y una única habitación
equipada.
