1. Planificación

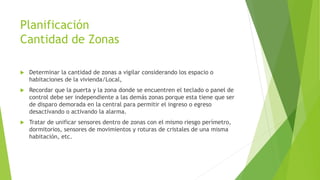

2. Planificación
Cantidad de Zonas
 Determinar la cantidad de zonas a vigilar considerando los espacio o
habitaciones de la vivienda/Local,
 Recordar que la puerta y la zona donde se encuentren el teclado o panel de
control debe ser independiente a las demás zonas porque esta tiene que ser
de disparo demorada en la central para permitir el ingreso o egreso
desactivando o activando la alarma.
 Tratar de unificar sensores dentro de zonas con el mismo riesgo perímetro,
dormitorios, sensores de movimientos y roturas de cristales de una misma
habitación, etc.

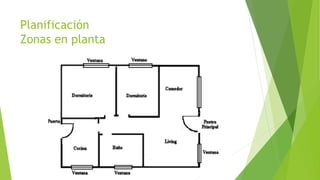

3. Planificación
Zonas en planta

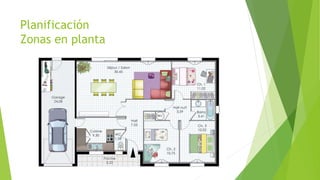

4. Planificación
Zonas en planta

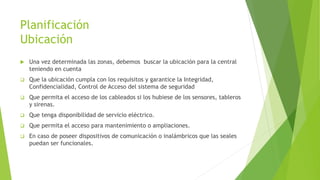

5. Planificación
Ubicación
 Una vez determinada las zonas, debemos buscar la ubicación para la central
teniendo en cuenta
 Que la ubicación cumpla con los requisitos y garantice la Integridad,
Confidencialidad, Control de Acceso del sistema de seguridad
 Que permita el acceso de los cableados si los hubiese de los sensores, tableros
y sirenas.
 Que tenga disponibilidad de servicio eléctrico.
 Que permita el acceso para mantenimiento o ampliaciones.
 En caso de poseer dispositivos de comunicación o inalámbricos que las seales
puedan ser funcionales.

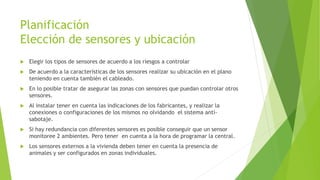

6. Planificación
Elección de sensores y ubicación
 Elegir los tipos de sensores de acuerdo a los riesgos a controlar
 De acuerdo a la características de los sensores realizar su ubicación en el plano
teniendo en cuenta también el cableado.
 En lo posible tratar de asegurar las zonas con sensores que puedan controlar otros
sensores.
 Al instalar tener en cuenta las indicaciones de los fabricantes, y realizar la
conexiones o configuraciones de los mismos no olvidando el sistema anti-
sabotaje.
 Si hay redundancia con diferentes sensores es posible conseguir que un sensor
monitoree 2 ambientes. Pero tener en cuenta a la hora de programar la central.
 Los sensores externos a la vivienda deben tener en cuenta la presencia de
animales y ser configurados en zonas individuales.

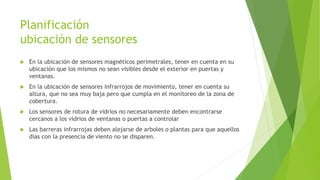

7. Planificación
ubicación de sensores
 En la ubicación de sensores magnéticos perimetrales, tener en cuenta en su
ubicación que los mismos no sean visibles desde el exterior en puertas y
ventanas.
 En la ubicación de sensores infrarrojos de movimiento, tener en cuenta su
altura, que no sea muy baja pero que cumpla en el monitoreo de la zona de
cobertura.
 Los sensores de rotura de vidrios no necesariamente deben encontrarse
cercanos a los vidrios de ventanas o puertas a controlar
 Las barreras infrarrojas deben alejarse de arboles o plantas para que aquellos
días con la presencia de viento no se disparen.

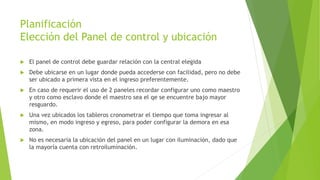

8. Planificación
Elección del Panel de control y ubicación
 El panel de control debe guardar relación con la central elegida
 Debe ubicarse en un lugar donde pueda accederse con facilidad, pero no debe
ser ubicado a primera vista en el ingreso preferentemente.
 En caso de requerir el uso de 2 paneles recordar configurar uno como maestro
y otro como esclavo donde el maestro sea el qe se encuentre bajo mayor
resguardo.
 Una vez ubicados los tableros cronometrar el tiempo que toma ingresar al
mismo, en modo ingreso y egreso, para poder configurar la demora en esa
zona.
 No es necesaria la ubicación del panel en un lugar con iluminación, dado que
la mayoría cuenta con retroiluminación.

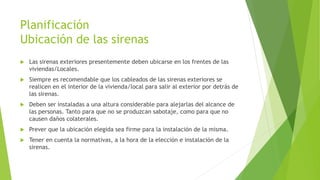

9. Planificación
Ubicación de las sirenas
 Las sirenas exteriores presentemente deben ubicarse en los frentes de las
viviendas/Locales.
 Siempre es recomendable que los cableados de las sirenas exteriores se
realicen en el interior de la vivienda/local para salir al exterior por detrás de
las sirenas.
 Deben ser instaladas a una altura considerable para alejarlas del alcance de
las personas. Tanto para que no se produzcan sabotaje, como para que no
causen daños colaterales.
 Prever que la ubicación elegida sea firme para la instalación de la misma.
 Tener en cuenta la normativas, a la hora de la elección e instalación de la
sirenas.

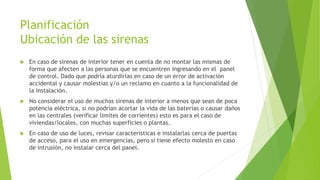

10. Planificación
Ubicación de las sirenas
 En caso de sirenas de interior tener en cuenta de no montar las mismas de
forma que afecten a las personas que se encuentren ingresando en el panel
de control. Dado que podría aturdirlas en caso de un error de activación
accidental y causar molestias y/o un reclamo en cuanto a la funcionalidad de
la instalación.
 No considerar el uso de muchas sirenas de interior a menos que sean de poca
potencia eléctrica, si no podrían acortar la vida de las baterías o causar daños
en las centrales (verificar limites de corrientes) esto es para el caso de
viviendas/locales, con muchas superficies o plantas.
 En caso de uso de luces, revisar características e instalarlas cerca de puertas
de acceso, para el uso en emergencias, pero si tiene efecto molesto en caso
de intrusión, no instalar cerca del panel.

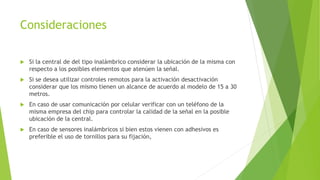

11. Consideraciones
 Si la central de del tipo inalámbrico considerar la ubicación de la misma con
respecto a los posibles elementos que atenúen la señal.
 Si se desea utilizar controles remotos para la activación desactivación
considerar que los mismo tienen un alcance de acuerdo al modelo de 15 a 30
metros.
 En caso de usar comunicación por celular verificar con un teléfono de la
misma empresa del chip para controlar la calidad de la señal en la posible
ubicación de la central.
 En caso de sensores inalámbricos si bien estos vienen con adhesivos es
preferible el uso de tornillos para su fijación,

12. Consideraciones
Tips
 En caso de centrales cableadas, si es posible prever la instalación de cañerías
con el electricista encargado durante la construcción de la vivienda/local.
 De no ser posible el uso de cañeras embutidas, podrán utilizarse externas
pero en tramos cortos que no delaten la posición de la central.
 El uso de cable canal no es recomendable, pero de tener que hacerlo se
recomendaría el uso de grampas lazo cada cierta distancia en el interior del
cablecanal, para que en caso de que se intente desprender los cables los
mismos queden sujetos a la pared.
 A la hora de realizar perforaciones en paredes, verificar siempre con
detectores de cañerías la ausencia de estas.
 Al realizar perforaciones pasa muro hacia el exterior tener en cuenta inclinar
la perforación para que el lado exterior queda a menor nivel que el interior.

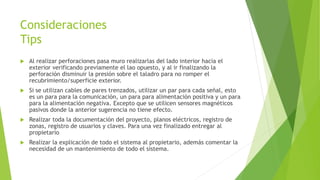

13. Consideraciones
Tips
 Al realizar perforaciones pasa muro realizarlas del lado interior hacia el
exterior verificando previamente el lao opuesto, y al ir finalizando la
perforación disminuir la presión sobre el taladro para no romper el
recubrimiento/superficie exterior.
 Si se utilizan cables de pares trenzados, utilizar un par para cada señal, esto
es un para para la comunicación, un para para alimentación positiva y un para
para la alimentación negativa. Excepto que se utilicen sensores magnéticos
pasivos donde la anterior sugerencia no tiene efecto.
 Realizar toda la documentación del proyecto, planos eléctricos, registro de
zonas, registro de usuarios y claves. Para una vez finalizado entregar al
propietario
 Realizar la explicación de todo el sistema al propietario, además comentar la
necesidad de un mantenimiento de todo el sistema.
