UNIVERSIDAD TECNOLÓGICA DEL ESTADO DE ZACATECAS
UNIDAD ACADÉMICA DE PINOS
TECNOLOGÍAS DE LA INFORMACIÓN Y COMUNICACIÓN
CALIDAD DE SOFTWARE I
TRABAJO FINAL “TÉCNICAS DE ESTIMACIÓN”
UNIDAD IV TECNICAS DE ESTIMACION
LUCIA HERNÁNDEZ GONZÁLEZ
ELIZABETH DE LA CRUZ GARCÍA
ADOLFO ÁNGEL COLUNGA MEDALLIN
MÓNICA DE LOS ÁNGELES RAMÍREZ MORENO
BIBLIOGRAFÍA CASOS DE USO DOCUMENTACIÓN DEL
PROYECTO
25/marzo/14

“TÉCNICAS DE ESTIMACIÓN DEL SOFTWARE”
1) TÉCNICA DE ESTIMACIÓN PUNTOS DE FUNCION
El sistema realizado se ha diseñado para apoyar al cliente con su negocio para
que sea mejor cada día ya que el cliente tiene una tienda diseñada para el gusto
del pueblo en general. El sistema será utilizado por el cliente o empleado de la
tienda.
Principales funciones del sistema
Acceso
Registro de producto
Inventario de productos
Crear ventas
Acceso al sistema
Ítem Tamaño Tipo
Nombre 45 Varchar (combo box)
Contraseña 45 Varchar
Ítem Tamaño Tipo
Código 11 Int
Nombre 45 Varchar
Detalle 45 Varchar
Precio 45 Varchar
Cantidad 45 Varchar

Ítem Tamaño Tipo
Código 11 Int
Nombre 45 Varchar
Detalle 45 Varchar
Precio 45 Varchar
Cantidad 45 Varchar
Crear ventas
Ítem Tamaño Tipo
Código 11 Int
Nombre 45 Varchar
Fecha AA/AA/AAAA Date
Precio 45 Varchar
Cantidad 45 Varchar
PANTALLAS DEL SISTEMA
Cada pantalla del sistema se verá asociado a una pantalla de ayuda
agilizando con la utilidad del sistema para el incremento de ventas en la
empresa.
ACCESO

REGISTRO
INVENTARIO
VENTAS

PANTALLA DE AYUDA
Esta pantalla permite que el usuario seleccione la función que desea utilizar
permite dar altas bajas y modificaciones tanto productos como ventas para que el
usuario nomas del clic y llene lo que se pide. Esta pantalla le ayudara más para
conocer el sistema como llenarlo y dar a entender lo que él quiera saber. cada
pantalla del sistema tendrá el botón de ayuda
ILF (Archivo Lógico Interno)
Crear ventas
IFF/ETF RET DET Complejidad Puntos
Acceso 1 2 Simple 5
Registro de producto 1 5 Simple 7
Inventario de productos 1 5 Simple 7
Crear ventas 1 5 Simple 7
Complejidad Baja Media Alta
Archivos lógicos internos 10 15 20
Archivos lógicos externos 5 10 15

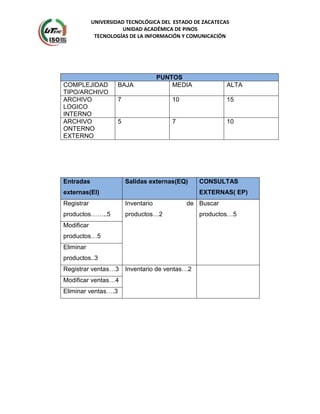

PUNTOS
COMPLEJIDAD
TIPO/ARCHIVO
BAJA MEDIA ALTA
ARCHIVO
LOGICO
INTERNO
7 10 15
ARCHIVO
ONTERNO
EXTERNO
5 7 10
Entradas
externas(EI)
Salidas externas(EQ) CONSULTAS
EXTERNAS( EP)
Registrar
productos……..5
Inventario de
productos…2
Buscar
productos…5
Modificar
productos…5
Eliminar
productos..3
Registrar ventas…3 Inventario de ventas…2
Modificar ventas…4
Eliminar ventas….3

Descripción Puntos
Comunicación de datos 5
Actualización en línea 1
Servicios distribuidos 3
Procesamiento complejo 3
Desempeño 4
Reusabilidad 4
Ambiente de uso sobre cargado 3
Facilidad de instalación 5
transacciones 0
Facilidad de operación 3
Entrada de datos en línea 1
Múltiples lugares de operación 2
Eficiencia de usuario final 3
Facilidad de modificación 5
Total 42
FC = 0.65 + (0.01 * puntos de complejidad)
FC = 0.65 + (0.01 * 42)
FC = 0.65 + (0.42) FC = 1.07

Puntos de complejidad
técnica
descripción
Comunicación de datos Le dimos 5 porque permitirá dar
comunicación entre datos.
Actualización en línea Le dimos 1 porque no tendrá
actualización en línea.
Servicios distribuidos Le dimos 3 porque podrá distribuir
información.
Procesamiento complejo Le dimos 3 porque no estará muy
complejo.
Desempeño Le dimos 4 porque fue lo pudimos
hacer.
Reusabilidad Le dimos 4 porque podrá ser utilizable
cuantas veces quieras.
Ambiente de uso sobre
cargado
Le dimos 3 porque si tiene gran uso de
cargado.
Facilidad de instalación Le dimos 5 pues no será difícil utilizarlo.
transacciones Le dimos 0 poque no utilizara
transacciones.
Facilidad de operación Le dimos 3 puesto que será algo difícil
de operar.
Entrada de datos en
línea
Le dimos 1 porque solo se actulizara
algo en línea.
Múltiples lugares de
operación
Le dimos 2 porque solo podrá operarse
en 2 lugares.
Eficiencia de usuario
final
Le dimos 3 porque solo un usuario
podrá utilizarlo.
Facilidad de modificación Le dimos 5 porque se podrá mudificar.
Total 42

2) TÉCNICA DE ESTIMACIÓN PUNTOS DE CASOS DE USO
Nombre : Entrar al sistema
Autor : Adolfo Ángel Colunga Medallin
Fecha: 29 /08/2012
Descripción:
El sistema idéntica solo al vendedor para que pueda observar los productos y
ventas del día
Actores:
Vendedor
Precondiciones:
Que existan registros de ventas e inventario
Flujo Normal:
1. El vendedor inserta su nombre de usuario y contraseña
2. Pulsa el botón aceptar.
3. El sistema permite el acceso.
Flujo Alternativo:
1. El sistema revisa si el usuario ingresó los datos requeridos (usuario y
contraseña), de lo contrario le enviara un mensaje para que los ingrese.
2. El sistema comprueba la validez de los datos, si los datos no son
correctos se avisa al vendedor para que lo corrija.
3. Registrará los productos y ventas en un inventario diferente.
Post condiciones:
El sistema permitirá la entrada al sistema.
Peso de actores: complejo encargado 3
Peso de casos de uso: 3 transacciones 5
UUCP= AUW + UUCW
UUCP = 3 + 5 UUCP = 8

Nombre : Registra productos
Autor : Mónica de los ángeles Ramírez moreno
Fecha: 06/02/14
Descripción:
El encargado registrara los productos nuevos
Actores:
Encargado
Precondiciones:
Será bien guardado ya que el sistema nos dirá que si es guardado o no
Flujo Normal:
4. Registrar productos
5. Estilos
6. Para toda la familia
Flujo Alternativo:
4. El sistema verificara los campos que sean llenados bien
Post condiciones:
Deberá indicar todo del producto
Peso de actores: complejo encargado 3
UUCP= AUW + UUCW
UUCP = 3 + 5
UUCP = 8

Peso de actores: Complejidad encargado 3
UUCP= AUW + UUCW
UUCP = 3 + 5
UUCP = 8
Nombre : Generar venta
Autor : Mónica de los ángeles Ramírez moreno
Fecha: 06/02/14
Descripción:
El encargado registrara la venta que está haciendo el cliente en ese momento
Actores:
encargado
Precondiciones:
Identificar los productos que van a hacer vendidos al cliente
Flujo Normal:
1. Deberá llenar todos los campos que se le piden
2. Contará con fecha del día indicado
Flujo Alternativo:
5. El sistema verificara el precio que se han dado al producto y hacer una
breve cuenta de su gasto en caso de que lo compre
Post condiciones:
Deberá pagar lo indicado

Nombre : inventario
Autor : Elizabeth de la cruz García
Fecha: 06/02/14
Descripción:
El sistema automáticamente creara el inventario tanto de los productos ya
registrado como de las ventas del día
Actores:
encargado
Precondiciones:
Deberá ser llevado con mucho cuidado sin olvidar ningún campo
Flujo Normal:
1. El encargado deberá escribir los campos pedidos
Flujo Alternativo:
6. El sistema verificara que sea llenado bien y lo podrá ver cada vez que
quiera el encargado o administrador
Post condiciones:
Peso de actores: Complejidad encargado 3
Peso de casos de uso: 1 transacción
UUCP= AUW + UUCW
UUCP = 3 + 5
UUCP = 8

FACTORES TÉCNICOS
Factor Descripción Peso Peso dado Subtotal
T1 Sistema distribuido 2 0 0
T2 Objetivo de performance o tiempo de
respuesta
1 2 2
T3 Eficiencia del usuario final 1 3 3
T4 Procesamiento interno complejo 1 2 2
T5 El código debe ser reutilizable 1 1 1
T6 Facilidad de instalación 0.5 2 1
T7 Facilidad de uso 0.5 2 1
T8 Portabilidad 2 3 6
T9 Facilidad del cambio 1 2 2
T10 Concurrencia 1 3 3
T11 Objetivos especiales de seguridad 1 4 4
T12 Acceso directo a terceras partes 1 4 4
T13 Facilidades específicas de
entretenimiento a usuario
1 3 3
TOTAL 32
TCF = 0.6 + (0.01* Tfactor)
TCF = 0.6 + (0.01 * 32)
TCF = 0.6 + (0.32)
TCF = 0.92
FACTORES AMBIENTALES

FACTOR DESCRIPCION PESO PESO
DADO
SUBTOTAL
E1 Familiaridad con el modelo del
proyecto a utilizar
1.5 3 3.5
E2 Experiencia en la aplicación 0.5 3 1.5
E3 Experiencia orientado a objetos 1 2 2
E4 capacidad del analista líder 0.5 3 1.5
E5 Motivación 1 2 2
E6 Estabilidad en los requerimientos 2 1 2
E7 Personal del medio tiempo -1 1 -1
E8 Dificultad en el lenguaje de
programación
-1 3 -3
TOTAL 8.5
Calculo de aplicaciones técnicas y ambientales, según el caso de uso de
Elizabeth.
EF = 1.4+ (-0.03 * Efactor)
EF = 1.4+ (-0.03 * 8.5)
EF = 1.4+ (-0.255)
EF = 1.145
UCP = UUPC * TCF * EF
UCP = 8 * 0.92 * 1.145
UCP = 10.065
HORAS –HOMBRE
HH = UCP * 20
HH=10.065*20
HH =201.3

CONCLUSIONES
Nos dimos cuenta de todo lo necesario del proyecto que ya está diseñado todas
las horas que se calculó para que el proyecto se haya desarrollado con éxito y
para que próximamente esté en funcionamiento en la empresa que se izó todo los
requerimientos para que este proyecto sea realidad para el bienestar de nuestro
cliente y de la clientela que compra sus productos.
