1. ENSAMBLE DE UNA
COMPUTADORA PC DESDE CERO
Paula Andrea Valderrama.
Andrea Carolina Orejuela M.

2. INTRODUCION
En realidad, el ensamblado de una PC es un
labor relativamente sencilla. La mayoría de
sus componentes ha alcanzadota grado de
estandarización , que podemos
considerarlos simplemente como “bloques
modulares “ ;por eso es muy difícil – casi
imposible – conectarlos de manera
incorrecta

3. TIPO DE SISTEMAS
El primer paso para ensamblar
correctamente una PC , es tomar en
cuenta las necesidades especificas de
quien la va a utilizar ; una maquina básica
podría dejar de ser útil en poco tiempo , y
su sistema muy avanzado podría resultar
muy costoso y quedar desaprovecha.

4. NECESIDADES ESPECIFICOAS DEL
USUARIO
DISPOSITIVOS:
SISTEMAS:
BASICO:

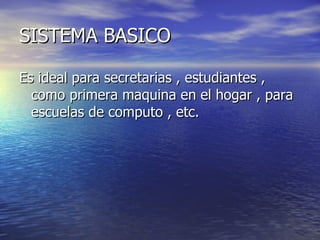

5. SISTEMA BASICO
Es ideal para secretarias , estudiantes ,
como primera maquina en el hogar , para
escuelas de computo , etc.

6. PROCESO DE INFORMACION
Microprocesador de entre 1.5 y 2 gh2 de
velocidad
·128 MB de RAM
· Tarjeta de video con 16 a31 MB de RAM
· Tarjeta madre sencilla o del tipo “todo en
uno”

7. ALMACENAMIENTO
· Disco duro de 40 a 60 GB e capacidad
· Quemador de CD-RW
· Unidades de disquetes

8. ENTRADA DE DATOS
· Teclado sencillo
· Ratón de dos disquetes

9. SALIDA DE DATOS
· Monitor de 15”, con tecnología TRC
· Impresora de inyección de tinta sencilla
· Bocinas estéreo

10. INTERMEDIO
SISTEMA INTERMEDIO:
Para usuarios con conocimientos y necesidades de nivel
intermedio. Este equipo ya debe contar con un
microprocesador de capacidad media ( alrededor de 2.4
gh2 ) , disco duro de 80 a 100 GB , memoria RAM de
unos 256 MB , quemador de CD , monitor de pantalla
grande , tarjeta Windows xp profesional ,etc.

11. PROCESO DE INFORMACION
· Microprocesador de entre 2 y 2.5 gh2 de
velocidad
· 256 o 512 MB de RAM
· Tarjeta de video con 32 a 64 MB de RAM
· Tarjeta madre sencilla ( solo con udio
incluido ).

12. ALMACENAMIENTO
· Disco duro de 80 a 120 GB de capacidad
· Quemador de CD-RW
· Lector de DVD
· Unidad de disquetes

13. ENTRADA DE DATOS
· Teclado con funciones especiales
· Ratón óptico , con tres botones
· Escáner
· Cámara Web

14. SALIDA DE DATOS
· Monitor de 17 pulgadas, con tecnología
TRC o LCD
· Impresora de inyección de tinta o láser
· Bocinas - woofer

15. AVANZADO
SISTEMA DE ALTO NIVEL
Esta configuración , suele hacerse para
aplicaciones especificas , se utiliza
investigaciones científicas o hacer labores
de servidor en grandes empresas.

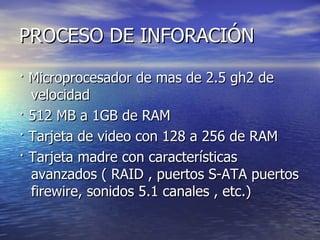

16. PROCESO DE INFORACIÓN
· Microprocesador de mas de 2.5 gh2 de
velocidad
· 512 MB a 1GB de RAM
· Tarjeta de video con 128 a 256 de RAM
· Tarjeta madre con características
avanzados ( RAID , puertos S-ATA puertos
firewire, sonidos 5.1 canales , etc.)

17. ALMACENAMIENTO
- Disco duro 240 a 320 GB de capacidad
- Quemador de CD-RW
- Quemador de DVD
- Unidad de disquetes

18. ENTRADA DE DATOS
- Teclado con funciones especiales , o
teclado ergonómico
- Ratón inalámbrico
- Escáner
- Cámara Web
- Cámara fotográfica digital
- Cámara de video digital
- Tableta de dibujo , etc.

19. SALIDA DE DATOS
· Monitor de 19” O o mas , con tecnologia
LCD
· Impresora de calidad fotográfica
· Bocinas 5.1 canales

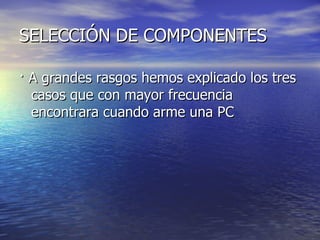

20. SELECCIÓN DE COMPONENTES
· A grandes rasgos hemos explicado los tres
casos que con mayor frecuencia
encontrara cuando arme una PC

21. MICROPROCESADOR
Existe una regla muy sencilla para elegir el
circuito mas adecuado para un equipo de
capacidad media

22. TARJETA MADRE
Con la elección del tipo de
microprocesador , se elige casi en forma
automática el tipo de tarjeta madre a
instalador ;pero falta seleccionar el
modelo de esta placa.

23. TIPO Y VARIEDAD DE RANURAS
DE EXPANSIÓN
Las tarjetas madres modernas tienen cuatro
o cinco ranuras tienen PCI para tarjetas
periféricas diversas

24. MARCA DE TARJETA
En algunas tarjetas madres , son mínimos
los riesgos que falla atribuibles a ellas.

25. MARC Y MODELO DE CHIPSET
EMPLEADO
Para elegir un modelo de chipset de
cualquier marca , deberá tomar en cuenta
si reúne las características que desea el
usuario ;en primera instancia , fíjese en el
tipo de memoria que posee.

26. RANURA AGP TIPO 8X
• Asegurase que la ranura tipo agp , para el
manejo del video . Sea capaz de soportar
el nuevo estándar 8* ;de esta manera,
podrá conectar en ella las modernas
tarjetas de video.

27. TARJETA BASICA O DE TIPOS
“TODO EN UNO”
• Actualmente existe cierta tendencia a
incorporar en la tarjeta madre diversos
elementos que antes se adquiere por
separado

28. TIPOS DE ZOCALO PARA
MICROPROCESADOR
- los circuitos atholon y duron deben complementarse con una tarjeta
madre que tenga socket -A
- Los dispositivos PEN tiun 4 Celeron requieren una placa base con
socke -478
- Si usted tuviera que ensamblar una maquina muy básica con un
Celeron antiguo o un C3 (de la empresa VIA), la tarjeta principal
tendría que ser de socket -370.

29. MODULOS PARA LA MEMORIA RAM
• Cuide que su tarjeta madre utilice
memoria tipo DDR-SDRM y de ser posible
que resiste velocidades de 333 mh2 o
mas.

30. MEMORIA RAM
• También hay que ver si va a comprar una
memoria de marca o una memoria
genérica.

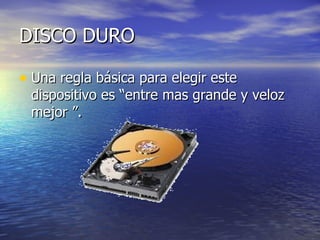

31. DISCO DURO
• Una regla básica para elegir este
dispositivo es “entre mas grande y veloz
mejor ”.

32. CAPACIDAD
• Procure que su capacidad sea de por lo
menos 20MG.

33. VELOCIDAD
si el disco trabaja a 7200 rpm la
transferencia será mas rápida que con un
disco de 5400 RPM.

34. MARCA
Si es posible, adquirir un disco de marca
reconocida; solo así, obtendrá la garantía
y el respaldo técnico proporcionados por
el fabricantes.

35. TIPO
En la actualidad los discos ATA (IDE)
dominan mas de un 90% del mercado;
adquiera mas de un disco de este tipo;
procure que sea ATA-100 o ATA-133, para
que su velocidad de lectura y escrita sea
la mayor posible.

36. TARJETA DE VIDEO
En gran medida, la elección de esta placa,
depende del uso principal del equipo de
Comput. en que vaya a ser instalado.

37. TARJETA BASICA
Permite obtener un despliegue aceptada
para aplicaciones de oficina o para
navegación Web. Por lo general, estas
placas tienen solo de 8 a 16 MB de RAM.

38. TARJETAS INTERMEDIAS
Comúnmente, tiene unos 64 MB de RAM;
sus circuitos acelerados, permiten por
ejemplo observar películas en DVD con un
movimiento suave y continuo.

39. TARJETAS AVANZADAS
Son las placas ideales, porque combinan
una gran velocidad con un despliegue
excepcional, para procesar la información,
estas tarjetas requieren entre 128 256 MB
de RAM y poderosos circuitos
procesadores de imagen.

40. PERIFERICOS DE ENTRADA
TECLADO: El teclado puede ser generado;
pero asegúrese que tenga una disposición
de teclas en español, y que su conector
sea tipo mínimo – din. (PS/2 ) o USB (si
refiere comprar un teclado de este tipo).

41. RATON
Pues usarse un ratón simple de dos
botones, o un ratón con raedor y controles
adicionales para fácil navegación.

42. PERIFERICOS DE SALIDA
MONITOR : El monitor tradicional, es mucho mas económico
y flexible que el monitor de pantalla plana.
- Pantalla de por lo menos 15 pulgadas; o de mayor
demisiones; si el presupuesto del cliente lo permite.
- Resolución máxima de 1600 x 1200 profundidad de 24
BITS (mas de 16 refresco vertical mínima de 70 H2
- Todos los monitores de alto nivel incluye el conector
tradicional DB-15; Pero solo algunos (principalmente los de
cristal liquido), cuenta con el nuevo DVI; y otros, disponen
también de entradas USB, BNC u otros interfaces.

43. BOCINAS
Deben tener blindaje magnético, para que
su operación no afecte el despliegue del
monito. Si no están bien aisladas, se
producirá un leve temblor en los bordes
de la pantalla.

44. UNIDADES REMOVIBLES
La unidad de disquetes o unidad de disco
óptico que mas conviene, depende de las
necesidades de cada usuario, del uso que
le dará a su sistema y-naturalmente-de su
presupuesto.

45. UNIDAD DE DISQUETES
Prácticamente no hay nada que explicar,
porque tal como dijimos, la única opción
que existe a la fecha es un lector-escritor
de discos magnéticos de 3.5 pulgadas y
1.44 MB de capacidad.

46. UNIDAD PARA DISCO
COMPACTO TRADICIONAL
Como su nombre lo indica, esta unidad sirve para leer y/o
escribir en discos compactos.
A-Lector de CD-ROM solo sirve para leer discos compactos
tradicionales . Ya sea de datos o de música.
A-Quemador de CD. Puede grabar sus propias discos
compactos, ya sea como respaldo o como intercambio
de información.

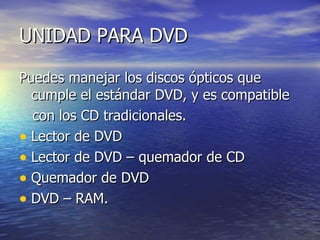

47. UNIDAD PARA DVD
Puedes manejar los discos ópticos que
cumple el estándar DVD, y es compatible
con los CD tradicionales.
• Lector de DVD
• Lector de DVD – quemador de CD
• Quemador de DVD
• DVD – RAM.

48. GABINETE
En la actualidad, predomina el gabinete en
configuración vertical y sus variantes de
tipo mini-torre, media torre y torre
completa.

49. ASPECTO EXTERNO
La estética es muy importante para algunos
usuarios; no desean en su hogar u oficina
una de las tradicionales caja de color gris
arena.

50. VENTILACIÓN
Tal como se menciona, las computadoras
modernas consumen mucha energía; una
vez aprovecha para realizar los cálculos
numéricos o demás procesos solicitados,
la mayor de calor; por eso se calienta el
interior de la maquina.

51. FACILIDAD DE MONTAJE
Algunos fabricantes de gabinetes, sobre
todo de los tipos mini-torre, han reducido
el tamaño de la caracas; pero con esto,
han hecho mas difícil trabajo de
ensamblado.

52. CAPACIDAD DE EXPANSION
Básicamente, existe dos tipos de bahías: la
que sirven para alojar unidades de 3.5
pulgadas (disco duro y unidades), y los de
5.25 pulgadas (para lectores de CD-ROM,
DVD, ETC)

53. SISTEMA BASICO
Gabinete tipo mini-torre, con dos o tres
bahías para unidad de 3.5 pulgadas; y 2 0
3 bahías para unidades de 5.25 pulgadas.

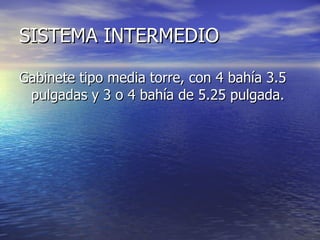

54. SISTEMA INTERMEDIO
Gabinete tipo media torre, con 4 bahía 3.5
pulgadas y 3 o 4 bahía de 5.25 pulgada.

55. SISTEMA AVANZADAS
Gabinete de torre completa, con seis bahías
de 3.5 pulgadas y cuatro o cinco bahías de
5.25 pulgadas.

56. FAX MODEM
Elija un MODEM interno, para minimizar en
lo posible los componentes externos del
sistema. Después, solo faltara decidir que
tipo de tarjeta se necesita.

57. FUENTE DE PODER
Comúnmente , la calidad de una fuente de
poder se determina por la cantidad de
potencia que puede suministrar de
manera continua; en watts.

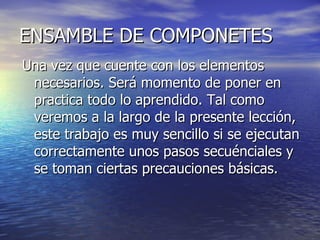

58. ENSAMBLE DE COMPONETES
Una vez que cuente con los elementos
necesarios. Será momento de poner en
practica todo lo aprendido. Tal como
veremos a la largo de la presente lección,
este trabajo es muy sencillo si se ejecutan
correctamente unos pasos secuénciales y
se toman ciertas precauciones básicas.

59. PRECAUCIONES
ANTIESTETICAS
Si bien el armado de una PC es una tarea
relativamente sencilla, existe un punto en
que debe ponerse mucha atención; se
trata de la llamada “electricidad estática”.
Si descuidad este aspecto, algunos de los
componentes mas importantes.

60. AREA DE TRABAJO
Evite trabajar en habitaciones alfombradas o
sobre superficies o forradas con telas
sintéticas; y si es posibles, utilice un
tapete antiestético.

61. SEGURIDAD PERSONAL
Evite usar ropa de poliéster y zapatos con
suela de goma muy gruesa; todo esto,
propicia el almacenamiento de carga
eléctrica.

62. SEGURIDAD DEL EQUIPO
Conecte su sistema pero no lo encienda; y
luego toque varias veces una superficie
metálica expuesta (no pintada), de modo
que se descargue la carga eléctrica que
pudiera haberse acumulado en su cuerpo.

63. SEGUERIDAD PARA LOS
DISPOCITIVOS
Utilice una pulsera antiestética, que incluya
un cable para conectarla en las chasis
metálico del gabinete.

64. COLOCACION DEL
MICROPROCESADOR
Paso 1: Para preparar la inserción del
microprocesador , levante la palanca del
ZLF-SOCKET.

65. PASO 2
Extraiga el microprocesador de su caja
protectora ; tómelo solo por los bordes, y
nunca toque sus terminales metálica.

66. PASO 3
Inserte el microprocesador en el socket.
Este circuito posee terminales que impiden
conectarlo de manera incorrecta.

67. PASO 4
Cuando haya asentado bien sobre el
sockte , baje la palca para asegurarlo.

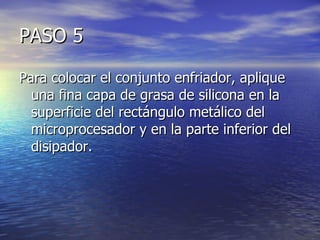

68. PASO 5
Para colocar el conjunto enfriador, aplique
una fina capa de grasa de silicona en la
superficie del rectángulo metálico del
microprocesador y en la parte inferior del
disipador.

69. PASO 6
Con cuidado, coloque el disipador sobre el
microprocesador. Asegurase que las uñas
del socket encajen bien en las muescas
del resorte de montaje del disipador.

70. PASO 7
Conecte el cable del ventilador en uno de
los zócalos incluidos para tal fin en la
tarjeta madre.

71. INSTALCION DE LA MEMORIA RAM
PASO 1 : Para colocar la memoria, extraiga
el modulo de RAM de su empaque.

72. PASO 2
Presione firme y cuidadosamente, hasta que
sienta que los módulos están bien
instalados.

73. PASO 3
Para estar seguro, verifique que las palancas
blancas de los extremos entren sin
esfuerzo en las muecas laterales de los
módulos.

74. INSTALACION DE LA TARJETA
MADRE EN EL GABINETE
Una vez hecho el preensamblado básico de
la tarjeta madre, hay que montarla en el
gabinete.

75. PASO 1
Retire las tapas laterales del gabinete, y
localice la placa del montaje; aquí se
colocara la tarjeta madre.

76. PASO 2
Provisionalmente, coloque la tarjeta madre
sobre la placa del montaje.

77. PASO 3
Marque los orificios que emplearan para los
tornillos d montaje.

78. PASO 4
Antes de fijar la tarjeta madre, tendrá que
elegir entre las laminillas de puertos
incluidas en el gabinete (y a veces
suministradas junto con la propia placa
base) aquella que permita acceder a todos
los puertos incorporados en al misma.

79. PASO 5
Fije la tarjeta madre, cuidado que los
puertos encajen en los orificios de la
laminilla correspondiente.

80. PASO 6
Conecte los cables que vienen desde el
panel frontal; sirven para el encendido, el
reset, los LED indicadores y – en su caso
– lospuertos USB frontales.

81. INSTALACION DE LAS UNIDADES
DE DISCO
PASO 1: Localice la bahía de 3.5 pulgada,
que tienen comunicación con el exterior.

82. PASO 2
Localice una bahía similar (3.5 pulgadas)
pero sin comunicación con el exterior, y
coloque ahí el disco duro.

83. PASO 3
Libere una de las bahías de 5.25 pulgadas,
para montar la unidad de CD – ROM .

84. PASO 4
Antes de instalar ambas unidades, mueva el
jumper que cada una tiene en su parte
posterior.

85. CONEXIÓN ELECTRICA DE TODOS
EL SISTEMA
PASO 1: Localice el conector de
alimentación de la tarjeta madre, e
insértelo en el zócalo que le corresponde.

86. PASO 2
Si la tarjeta madre y al fuente posee un
conector adicional de cuatro hilos para
alimentar correctamente al
microprocesador, insértelo también.

87. PASO 3
Localice los cables, planos que acompañan a la
tarjeta madre; sirven para conectar las unidades
de disco; llegue el extremo limpio hacia la
tarjeta madre, y el extremo que tiene unos hilos
torcidos hacia la unida de disquetes.
- Conector hacia la tarjeta controladora (o tarjeta
madre).
- Conexiones hacia la unidad A.
- Conexión hacia la unidad B.

88. PASO 4
Localice el pequeño conector de fuente de
cuatro hilos, e insértelo hasta el zócalo de
la propia unidad.

89. PASO 5
Para conectar el disco duro, localice un
cable plano con hilos muy delgados. Este
cable, que se utilizará para el manejo
de señales desde y hacia el disco, tiene
tres conectores: el conector negro se
inserta en el disco duro, el gris queda
libre por el momento; y el azul, se
introduce en la tarjeta madre.

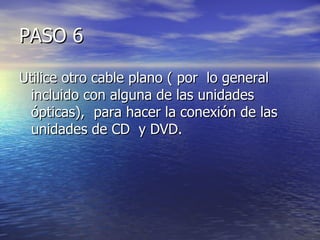

90. PASO 6
Utilice otro cable plano ( por lo general
incluido con alguna de las unidades
ópticas), para hacer la conexión de las
unidades de CD y DVD.

91. PASO 7
No olvide conectar los cables de
alimentación de cuatro hilos; un cable es
para el disco duro, otro para la unidad de
CD y uno más para el lector de DVD

92. CONEXIÓN DE PEIFERICOS
PASO 1: Libere la laminilla posterior,
correspondiente a la ranura AGP.

93. PASO 2
Con cuidado y firmeza a la vez, inserte la
tarjeta de video en su sitio hasta que
asiente perfectamente. En algunos casos
se escucha un "clic" este sonido
característico indica que los seguros
plásticos que esta placa tiene en su parte
inferior han encajado perfectamente en su
lugar.

94. PASO 3
Asegure la tarjeta con un tornillo.

95. PASO 4
Si la tarjeta requiere una entrada de
alimentación adicionalmente no deje de
colocarla sino la pone, el sistema no
encenderá.

96. PASO 5
Conecte los cables que vienen desde el
panel frontal del gabinete. Sirven para el
encendido y apagado, para reiniciar el
sistema, para alimentar a los LED de
encendido y disco duro y para la señal de
la bocina interna.

97. PASO 6
Fije la tarjeta, y proceda a cerrar el
gabinete.

98. PASO 7
Conecte los periféricos básicos para probar
la máquina: teclado, ratón y monitor. Es
recomendable que los demás periféricos
sean conectados, después de recargar el
sistema operativo.

99. VERIFICACION DE LOS RECURSOS
DEL SISTEMA
En este momento ya tenemos ensamblado
el sistema.

100. PASO 1
Conecte la computadora y el monitor de una
toma, de corriente, si es posible,
conéctelas indirectamente por medio de
un regulador de voltaje o por medio de
una fuente de energía ininterrumpible (no
– break).

101. PASO 2
Encienda el monitor y después oprima el
botón de encendido del gabinete.

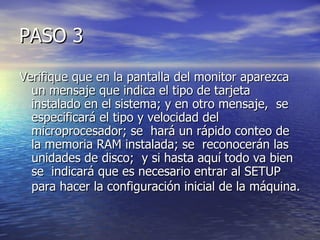

102. PASO 3
Verifique que en la pantalla del monitor aparezca
un mensaje que indica el tipo de tarjeta
instalado en el sistema; y en otro mensaje, se
especificará el tipo y velocidad del
microprocesador; se hará un rápido conteo de
la memoria RAM instalada; se reconocerán las
unidades de disco; y si hasta aquí todo va bien
se indicará que es necesario entrar al SETUP
para hacer la configuración inicial de la máquina.

103. PASO 4
Sólo para confirmar, revise que los datos que
aparecen en esta pantalla sean correctos; esto
es, que el tipo y velocidad del microprocesador
sean los que realmente tiene éste circuito; que
la cantidad de RAM especificada en la prueba,
sea la que efectivamente colocó en su tarjeta
madre; que la marca, modelo y capacidad del
disco duro estén bien señaladas; y que esté
correctamente identificada la unidad de disco
óptico.
