El documento describe un sistema de control para llenar un tanque de agua. El sistema consta de una válvula eléctrica que abre y cierra el flujo de agua hacia el tanque, un flotador eléctrico que detecta el nivel del agua en el tanque, y un ordenador que recibe la señal del flotador y cierra la válvula cuando el tanque alcanza su nivel máximo. El sistema permite controlar automáticamente el llenado del tanque, pero también puede operar de forma manual o remota.

1. Diseño De Un Sistema de Control
(llenado de un tanque de agua)
Autor:
Alfonso Rodriguez
C.I:20324556
Ing. Eléctrica

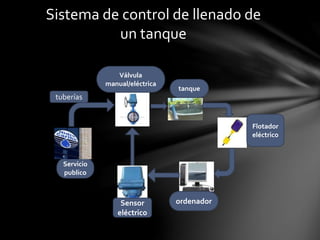

2. Sistema de control de llenado de
un tanque
Servicio
publico
Sensor
eléctrico
ordenador
tanque
Válvula
manual/eléctrica
Flotador
eléctrico
tuberías

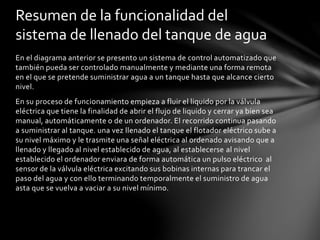

3. En el diagrama anterior se presento un sistema de control automatizado que
también pueda ser controlado manualmente y mediante una forma remota
en el que se pretende suministrar agua a un tanque hasta que alcance cierto
nivel.
En su proceso de funcionamiento empieza a fluir el liquido por la válvula
eléctrica que tiene la finalidad de abrir el flujo de liquido y cerrar ya bien sea
manual, automáticamente o de un ordenador. El recorrido continua pasando
a suministrar al tanque. una vez llenado el tanque el flotador eléctrico sube a
su nivel máximo y le trasmite una señal eléctrica al ordenado avisando que a
llenado y llegado al nivel establecido de agua, al establecerse al nivel
establecido el ordenador enviara de forma automática un pulso eléctrico al
sensor de la válvula eléctrica excitando sus bobinas internas para trancar el
paso del agua y con ello terminando temporalmente el suministro de agua
asta que se vuelva a vaciar a su nivel mínimo.
Resumen de la funcionalidad del
sistema de llenado del tanque de agua
