El documento habla sobre luminotecnia, que es la técnica que estudia las distintas formas de producción de luz artificial, su control y aplicaciones. Explica conceptos clave como flujo luminoso, eficacia luminosa e intensidad luminosa. También describe leyes fundamentales como la ley inversa de cuadrados, que establece que la iluminancia disminuye con el cuadrado de la distancia a la fuente luminosa, y la ley del coseno, que relaciona el ángulo entre los rayos luminosos y la superficie iluminada

1. I.U.P. Santiago Mariño
Extensión Mérida
Escuela #42 Ingeniería Civil
Luminotecnia
AUTOR: Vanessa Durán
C.I: 22.647.810

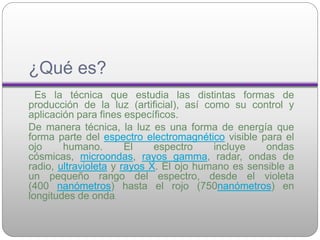

2. ¿Qué es?
Es la técnica que estudia las distintas formas de
producción de la luz (artificial), así como su control y
aplicación para fines específicos.
De manera técnica, la luz es una forma de energía que
forma parte del espectro electromagnético visible para el
ojo humano. El espectro incluye ondas
cósmicas, microondas, rayos gamma, radar, ondas de
radio, ultravioleta y rayos X. El ojo humano es sensible a
un pequeño rango del espectro, desde el violeta
(400 nanómetros) hasta el rojo (750nanómetros) en
longitudes de onda.

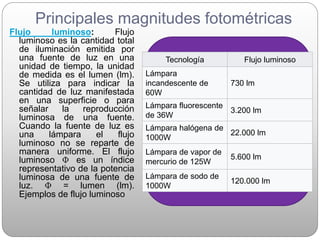

3. Principales magnitudes fotométricas
Flujo luminoso: Flujo
luminoso es la cantidad total
de iluminación emitida por
una fuente de luz en una
unidad de tiempo, la unidad
de medida es el lumen (lm).
Se utiliza para indicar la
cantidad de luz manifestada
en una superficie o para
señalar la reproducción
luminosa de una fuente.
Cuando la fuente de luz es
una lámpara el flujo
luminoso no se reparte de
manera uniforme. El flujo
luminoso Փ es un índice
representativo de la potencia
luminosa de una fuente de
luz. Փ = lumen (lm).
Ejemplos de flujo luminoso
Tecnología Flujo luminoso
Lámpara
incandescente de
60W
730 lm
Lámpara fluorescente
de 36W
3.200 lm
Lámpara halógena de
1000W
22.000 lm
Lámpara de vapor de
mercurio de 125W
5.600 lm
Lámpara de sodo de
1000W
120.000 lm

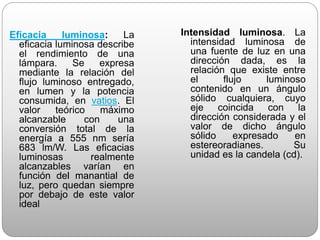

4. Eficacia luminosa: La
eficacia luminosa describe
el rendimiento de una
lámpara. Se expresa
mediante la relación del
flujo luminoso entregado,
en lumen y la potencia
consumida, en vatios. El
valor teórico máximo
alcanzable con una
conversión total de la
energía a 555 nm sería
683 lm/W. Las eficacias
luminosas realmente
alcanzables varían en
función del manantial de
luz, pero quedan siempre
por debajo de este valor
ideal
Intensidad luminosa. La
intensidad luminosa de
una fuente de luz en una
dirección dada, es la
relación que existe entre
el flujo luminoso
contenido en un ángulo
sólido cualquiera, cuyo
eje coincida con la
dirección considerada y el
valor de dicho ángulo
sólido expresado en
estereoradianes. Su
unidad es la candela (cd).

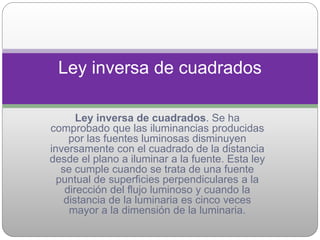

5. Ley inversa de cuadrados. Se ha
comprobado que las iluminancias producidas
por las fuentes luminosas disminuyen
inversamente con el cuadrado de la distancia
desde el plano a iluminar a la fuente. Esta ley
se cumple cuando se trata de una fuente
puntual de superficies perpendiculares a la
dirección del flujo luminoso y cuando la
distancia de la luminaria es cinco veces
mayor a la dimensión de la luminaria.
Ley inversa de cuadrados

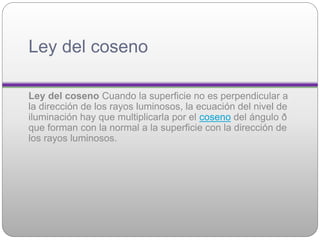

6. Ley del coseno
Ley del coseno Cuando la superficie no es perpendicular a
la dirección de los rayos luminosos, la ecuación del nivel de
iluminación hay que multiplicarla por el coseno del ángulo ð
que forman con la normal a la superficie con la dirección de
los rayos luminosos.

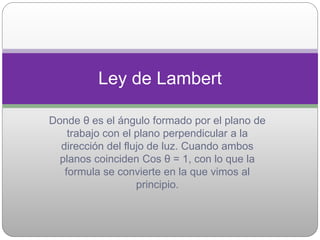

7. Donde θ es el ángulo formado por el plano de
trabajo con el plano perpendicular a la
dirección del flujo de luz. Cuando ambos
planos coinciden Cos θ = 1, con lo que la
formula se convierte en la que vimos al
principio.
Ley de Lambert
