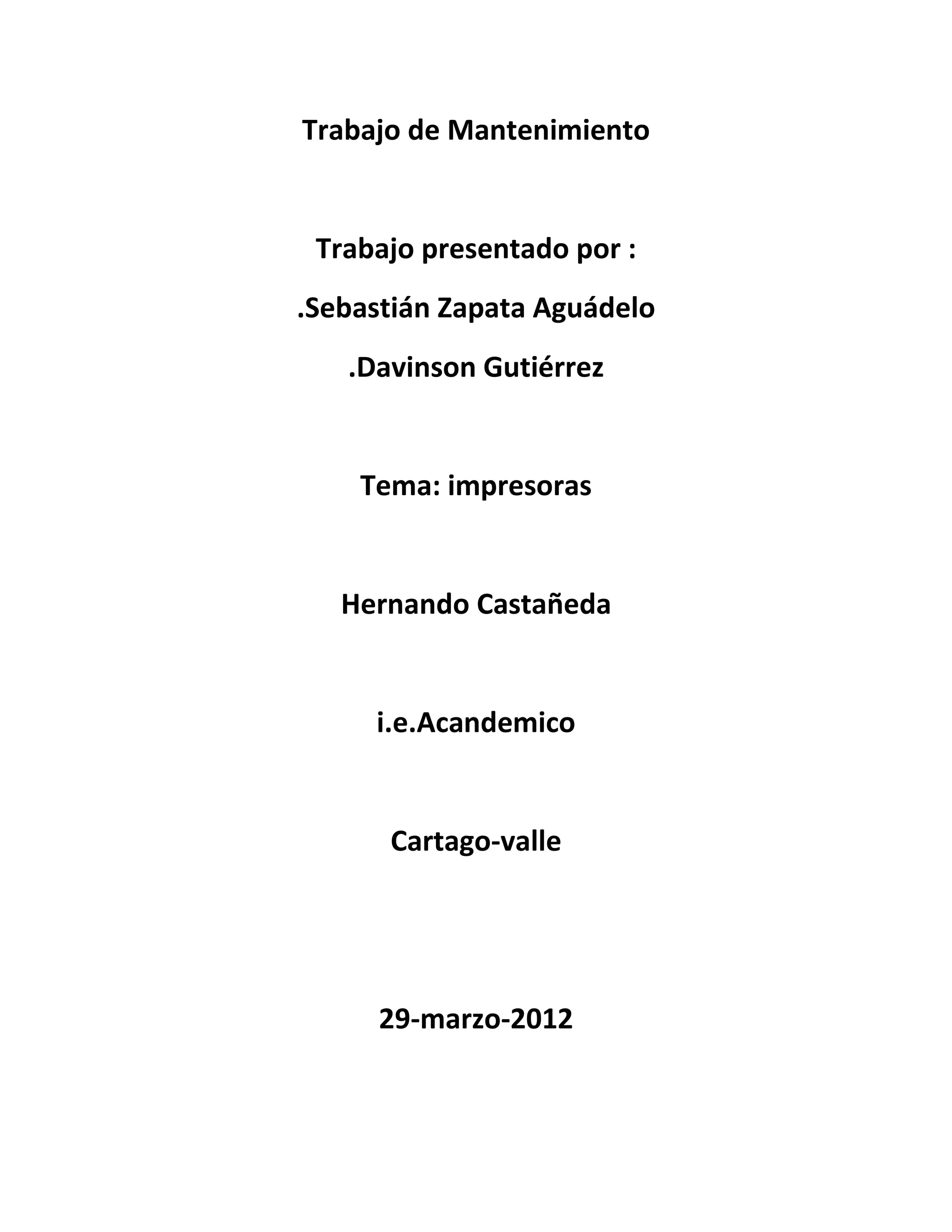

1. Trabajo de Mantenimiento
Trabajo presentado por :
.Sebastián Zapata Aguádelo
.Davinson Gutiérrez
Tema: impresoras
Hernando Castañeda
i.e.Acandemico
Cartago-valle
29-marzo-2012

2. INPRESORA MARGAITA

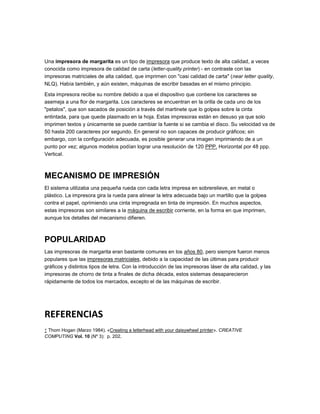

3. Una impresora de margarita es un tipo de impresora que produce texto de alta calidad, a veces
conocida como impresora de calidad de carta (letter-quality printer) - en contraste con las
impresoras matriciales de alta calidad, que imprimen con "casi calidad de carta" (near letter quality,
NLQ). Había también, y aún existen, máquinas de escribir basadas en el mismo principio.
Esta impresora recibe su nombre debido a que el dispositivo que contiene los caracteres se
asemeja a una flor de margarita. Los caracteres se encuentran en la orilla de cada uno de los
"petalos", que son sacados de posición a través del martinete que lo golpea sobre la cinta
entintada, para que quede plasmado en la hoja. Estas impresoras están en desuso ya que solo
imprimen textos y únicamente se puede cambiar la fuente si se cambia el disco. Su velocidad va de
50 hasta 200 caracteres por segundo. En general no son capaces de producir gráficos; sin
embargo, con la configuración adecuada, es posible generar una imagen imprimiendo de a un
punto por vez; algunos modelos podían lograr una resolución de 120 PPP. Horizontal por 48 ppp.
Vertical.
MECANISMO DE IMPRESIÓN
El sistema utilizaba una pequeña rueda con cada letra impresa en sobrerelieve, en metal o
plástico. La impresora gira la rueda para alinear la letra adecuada bajo un martillo que la golpea
contra el papel, oprimiendo una cinta impregnada en tinta de impresión. En muchos aspectos,
estas impresoras son similares a la máquina de escribir corriente, en la forma en que imprimen,
aunque los detalles del mecanismo difieren.
POPULARIDAD
Las impresoras de margarita eran bastante comunes en los años 80, pero siempre fueron menos
populares que las impresoras matriciales, debido a la capacidad de las últimas para producir
gráficos y distintos tipos de letra. Con la introducción de las impresoras láser de alta calidad, y las
impresoras de chorro de tinta a finales de dicha década, estos sistemas desaparecieron
rápidamente de todos los mercados, excepto el de las máquinas de escribir.
REFERENCIAS
↑ Thom Hogan (Marzo 1984). «Creating a letterhead with your daisywheel printer». CREATIVE
COMPUTING Vol. 10 (Nº 3): p. 202.

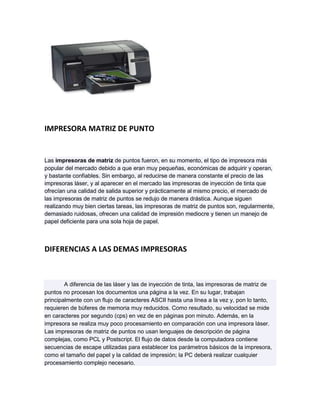

4. IMPRESORA MATRIZ DE PUNTO
Las impresoras de matriz de puntos fueron, en su momento, el tipo de impresora más
popular del mercado debido a que eran muy pequeñas, económicas de adquirir y operan,
y bastante confiables. Sin embargo, al reducirse de manera constante el precio de las
impresoras láser, y al aparecer en el mercado las impresoras de inyección de tinta que
ofrecían una calidad de salida superior y prácticamente al mismo precio, el mercado de
las impresoras de matriz de puntos se redujo de manera drástica. Aunque siguen
realizando muy bien ciertas tareas, las impresoras de matriz de puntos son, regularmente,
demasiado ruidosas, ofrecen una calidad de impresión mediocre y tienen un manejo de
papel deficiente para una sola hoja de papel.
DIFERENCIAS A LAS DEMAS IMPRESORAS
A diferencia de las láser y las de inyección de tinta, las impresoras de matriz de
puntos no procesan los documentos una página a la vez. En su lugar, trabajan
principalmente con un flujo de caracteres ASCII hasta una línea a la vez y, pon lo tanto,
requieren de búferes de memoria muy reducidos. Como resultado, su velocidad se mide
en caracteres por segundo (cps) en vez de en páginas pon minuto. Además, en la
impresora se realiza muy poco procesamiento en comparación con una impresora láser.
Las impresoras de matriz de puntos no usan lenguajes de descripción de página
complejas, como PCL y Postscript. El flujo de datos desde la computadora contiene
secuencias de escape utilizadas para establecer los parámetros básicos de la impresora,
como el tamaño del papel y la calidad de impresión; la PC deberá realizar cualquier
procesamiento complejo necesario.

5. Las impresoras de matriz de puntos funcionan haciendo avanzan el papel
verticalmente, una línea a la vez, alrededor de un rodillo de hule. Al mismo tiempo, una
cabeza de impresión viaja en forma horizontal sobre una varilla de metal de un lado al
otro. La cabeza de impresión contiene una matriz de agujas metálicas (pon lo regular 9 o
24) que se extiende en varias combinaciones para realizar la impresión física sobre el
papel. Entre las agujas y el papel hay una cinta entintada, muy similar a la que se usa en
una máquina de escribir. Las agujas presionan a través de la cinta sobre la página para
hacer una serie de puntos pequeños, formando caracteres sobre la página. Las
impresoras de matriz de puntos tienen capacidades gráficas rudimentarias, las cuales les
permiten producir solamente mapas de bits de baja resolución, utilizando su memoria
limitada como búfer de banda.
Regularmente, a las impresoras de matriz de puntos se les asocia con las formas
continuas de papel, las cuales se remolcan gracias a unas filas de orificios practicados en
los bordes laterales de las páginas. La mayoría de los modelos puede también manejar
hojas sueltas, aunque nana vez con la precisión de la mayoría de las impresoras láser o
de inyección de tinta. Debido a que son impresoras de impacto, lo que significa que hay
un contacto físico entre la cabeza de impresión y el papel, las impresoras de matriz de
puntos pueden hacer algo que las láser o las de inyección de tinta no pueden: imprimir
formularios desprendibles y copias al carbón. Muchas impresoras permiten ajustan la
presión del impacto para manejar distintos números de copias. Las impresoras de matriz
de puntos rara vez se usan ya para la impresión general de oficina y de correspondencia.
En vez de ello, han encontrado su lugar en aplicaciones comerciales como bancos y
hoteles.
Nota: visite el sitio Web de Epson para consultar un buscador interactivo de
productos para impresoras de impacto. Okidata ofrece un servicio, similar el cual incluye
también sus impresoras LED y máquinas de fax. Estos dos servicios le formularán
preguntas detalladas acerca de sus requerimientos de impresión y harán coincidir sus
respuestas con los modelos que cubren más de cerca sus necesidades.

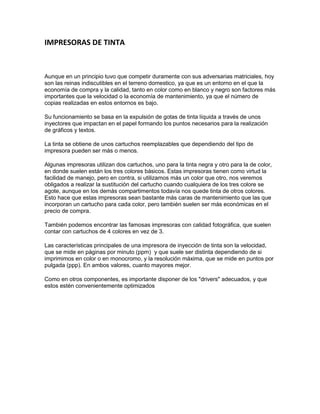

6. IMPRESORAS DE TINTA
Aunque en un principio tuvo que competir duramente con sus adversarias matriciales, hoy
son las reinas indiscutibles en el terreno domestico, ya que es un entorno en el que la
economía de compra y la calidad, tanto en color como en blanco y negro son factores más
importantes que la velocidad o la economía de mantenimiento, ya que el número de
copias realizadas en estos entornos es bajo.
Su funcionamiento se basa en la expulsión de gotas de tinta líquida a través de unos
inyectores que impactan en el papel formando los puntos necesarios para la realización
de gráficos y textos.
La tinta se obtiene de unos cartuchos reemplazables que dependiendo del tipo de
impresora pueden ser más o menos.
Algunas impresoras utilizan dos cartuchos, uno para la tinta negra y otro para la de color,
en donde suelen están los tres colores básicos. Estas impresoras tienen como virtud la
facilidad de manejo, pero en contra, si utilizamos más un color que otro, nos veremos
obligados a realizar la sustitución del cartucho cuando cualquiera de los tres colore se
agote, aunque en los demás compartimentos todavía nos quede tinta de otros colores.
Esto hace que estas impresoras sean bastante más caras de mantenimiento que las que
incorporan un cartucho para cada color, pero también suelen ser más económicas en el
precio de compra.
También podemos encontrar las famosas impresoras con calidad fotográfica, que suelen
contar con cartuchos de 4 colores en vez de 3.
Las características principales de una impresora de inyección de tinta son la velocidad,
que se mide en páginas por minuto (ppm) y que suele ser distinta dependiendo de si
imprimimos en color o en monocromo, y la resolución máxima, que se mide en puntos por
pulgada (ppp). En ambos valores, cuanto mayores mejor.
Como en otros componentes, es importante disponer de los "drivers" adecuados, y que
estos estén convenientemente optimizados

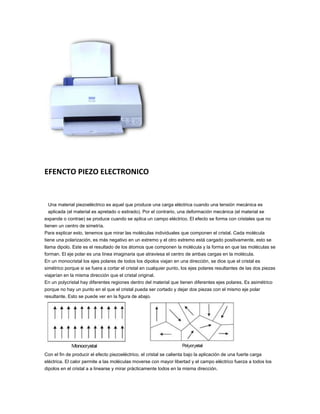

7. EFENCTO PIEZO ELECTRONICO
Una material piezoeléctrico es aquel que produce una carga eléctrica cuando una tensión mecánica es
aplicada (el material es apretado o estirado). Por el contrario, una deformación mecánica (el material se
expande o contrae) se produce cuando se aplica un campo eléctrico. El efecto se forma con cristales que no
tienen un centro de simetría.
Para explicar esto, tenemos que mirar las moléculas individuales que componen el cristal. Cada molécula
tiene una polarización, es más negativo en un extremo y el otro extremo está cargado positivamente, esto se
llama dipolo. Este es el resultado de los átomos que componen la molécula y la forma en que las moléculas se
forman. El eje polar es una línea imaginaria que atraviesa el centro de ambas cargas en la molécula.
En un monocristal los ejes polares de todos los dipolos viajan en una dirección, se dice que el cristal es
simétrico porque si se fuera a cortar el cristal en cualquier punto, los ejes polares resultantes de las dos piezas
viajarían en la misma dirección que el cristal original.
En un polycristal hay diferentes regiones dentro del material que tienen diferentes ejes polares. Es asimétrico
porque no hay un punto en el que el cristal pueda ser cortado y dejar dos piezas con el mismo eje polar
resultante. Esto se puede ver en la figura de abajo.
Con el fin de producir el efecto piezoeléctrico, el cristal se calienta bajo la aplicación de una fuerte carga
eléctrica. El calor permite a las moléculas moverse con mayor libertad y el campo eléctrico fuerza a todos los
dipolos en el cristal a a linearse y mirar prácticamente todos en la misma dirección.

8. Este efecto tiene muchas aplicaciones útiles como la producción y ubicación de sonido, generación de altos
voltajes, generación de frecuencias electrónicas, microbalances y generación de electricidad, la que más nos
importa.
En la imagen de abajo podemos ver claramente como se genera un voltaje a aplicar la presión a un material
piezoeléctrico.
tipos de impresoras de inyección de
tinta
Desde artículo de lujo hasta casi de primera necesidad, el camino
recorrido por las impresoras de inyección ha sido fulgurante. Excelente
calidad, comodidad y pequeño tamaño han sido sus propuestas para el
usuario doméstico, que en la gran mayoría de ocasiones no duda en acompañar su PC
con este periférico.
Impresora de inyección
Actualmente, las impresiones en blanco y negro son rápidas y de excelente calidad en
todas las impresoras del mercado. De este modo, la competencia se centra en las
impresiones a color, el caballo de batalla de los principales fabricantes.
Altas resoluciones y la posibilidad de imprimir directamente desde tarjetas de memoria de
la cámara fotográfica ya son extras habituales en impresoras fotográficas de inyección.
Bondades aparte, las impresoras de inyección de tinta tienen su principal defecto en la
duración y el precio de sus cartuchos de tinta, principal beneficio del fabricante a largo

9. plazo. Debido a ello, las características de una impresora deben ser bien conocidas por el
usuario final.
Consulta el informe en el que detallamos el funcionamiento de los diferentes sistemas de
impresión.
Tipos de impresoras de inyección
Dentro de este tipo de impresoras se distinguen dos tecnologías básicas: bubble jet
(introducida por Canon) y desk-jet (introducida por Hewlett-Packard), donde la diferencia
reside, básicamente, en el modo de generar las gotas de tinta.
Tecnologia bubble jet
En las impresoras bubble jet o de inyección térmica, se aplica calor sobre la tinta, que se
halla situada en un depósito dentro del cartucho de impresión, del que fluyen varios micro-
conductos por los que saldrá la tinta. Esto se consigue haciendo pasar un impulso de
corriente eléctrica a través de unas resistencias. El calor hace que la tinta entre en estado
de ebullición, generando una burbuja que crece en volumen, y empuja a la tinta hacia el
exterior, a través de los conductos. Este proceso dura aproximadamente un milisegundo,
y desaloja un volumen de tinta predeterminado (una gota). La presión de la burbuja
produce un efecto "cañón", que dispara la gota sobre el papel. Cada vez que la corriente
en las resistencias cesa, la burbuja desaparece, y por tanto se produce un efecto de
succión que toma tinta del depósito y rellena los conductos.
Tecnologia desk-jet
En el caso de las impresoras desk-jet se emplean cristales piezoeléctricos como elemento
fundamental, en lugar de resistencias. Se aprovecha la característica básica de un cristal
piezoeléctrico: si se aplica tensión eléctrica, se produce una deformación del cristal. Por
tanto, se envían los impulsos eléctricos a los cristales, y su deformación produce un
bombeo de la tinta desde el depósito hacia los microconductos, disparando la tinta hacia
el papel. Esta filosofía de funcionamiento es similar a la de un gotero.
Los cartuchos más habituales suelen contener tinta en estado líquido, por lo que ésta no
necesita ningún tratamiento previo a la impresión. Sin embargo, existen cartuchos en los
que, a temperatura ambiente, la tinta se encuentra en estado sólido. En este caso, se
utilizan resistencias para pasar la tinta a estado líquido antes de ser disparada hacia el
papel. Durante el recorrido hacia el papel, la tinta se va solidificando, y queda finalmente
adherida al papel sin ser absorbida. Esto evita un problema típico de la tinta común: la
imagen impresa se encuentra "seca", y no es necesario utilizar papel especial para evitar
este efecto.

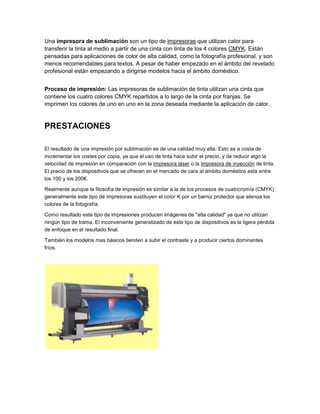

IMPRESORA DE SUBLIMACION

10. Una impresora de sublimación son un tipo de impresoras que utilizan calor para
transferir la tinta al medio a partir de una cinta con tinta de los 4 colores CMYK. Están
pensadas para aplicaciones de color de alta calidad, como la fotografía profesional, y son
menos recomendables para textos. A pesar de haber empezado en el ámbito del revelado
profesional están empezando a dirigirse modelos hacia el ámbito doméstico.
Proceso de impresión: Las impresoras de sublimación de tinta utilizan una cinta que
contiene los cuatro colores CMYK repartidos a lo largo de la cinta por franjas. Se
imprimen los colores de uno en uno en la zona deseada mediante la aplicación de calor.
PRESTACIONES
El resultado de una impresión por sublimación es de una calidad muy alta. Esto es a costa de
incrementar los costes por copia, ya que el uso de tinta hace subir el precio, y de reducir algo la
velocidad de impresión en comparación con la impresora láser o la impresora de inyección de tinta.
El precio de los dispositivos que se ofrecen en el mercado de cara al ámbito doméstico está entre
los 100 y los 200€.
Realmente aunque la filosofía de impresión es similar a la de los procesos de cuatricromía (CMYK)
generalmente este tipo de impresoras sustituyen el color K por un barniz protector que atenúa los
colores de la fotografía.
Como resultado este tipo de impresiones producen imágenes de "alta calidad" ya que no utilizan
ningún tipo de trama. El inconveniente generalizado de este tipo de dispositivos es la ligera pérdida
de enfoque en el resultado final.
También los modelos mas básicos tienden a subir el contraste y a producir ciertos dominantes
fríos.

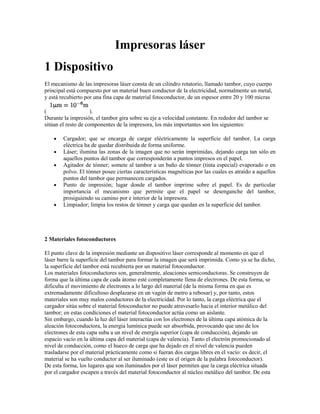

11. Impresoras láser
1 Dispositivo
El mecanismo de las impresoras láser consta de un cilindro rotatorio, llamado tambor, cuyo cuerpo
principal está compuesto por un material buen conductor de la electricidad, normalmente un metal,
y está recubierto por una fina capa de material fotoconductor, de un espesor entre 20 y 100 micras
( ).
Durante la impresión, el tambor gira sobre su eje a velocidad constante. En rededor del tambor se
sitúan el resto de componentes de la impresora, los más importantes son los siguientes:
Cargador; que se encarga de cargar eléctricamente la superficie del tambor. La carga
eléctrica ha de quedar distribuida de forma uniforme.
Láser; ilumina las zonas de la imagen que no serán imprimidas, dejando carga tan sólo en
aquellos puntos del tambor que corresponderán a puntos impresos en el papel.
Agitador de tónner; somete al tambor a un baño de tónner (tinta especial) evaporado o en
polvo. El tónner posee ciertas características magnéticas por las cuales es atraído a aquellos
puntos del tambor que permanecen cargados.
Punto de impresión; lugar donde el tambor imprime sobre el papel. Es de particular
importancia el mecanismo que permite que el papel se desenganche del tambor,
prosiguiendo su camino por e interior de la impresora.
Limpiador; limpia los restos de tónner y carga que quedan en la superficie del tambor.
2 Materiales fotoconductores
El punto clave de la impresión mediante un dispositivo láser corresponde al momento en que el
láser barre la superficie del tambor para formar la imagen que será imprimida. Como ya se ha dicho,
la superficie del tambor está recubierta por un material fotoconductor.
Los materiales fotoconductores son, generalmente, aleaciones semiconductoras. Se construyen de
forma que la última capa de cada átomo esté completamente llena de electrones. De esta forma, se
dificulta el movimiento de electrones a lo largo del material (de la misma forma en que es
extremadamente dificultoso desplazarse en un vagón de metro a rebosar) y, por tanto, estos
materiales son muy malos conductores de la electricidad. Por lo tanto, la carga eléctrica que el
cargador sitúa sobre el material fotoconductor no puede atravesarlo hacia el interior metálico del
tambor; en estas condiciones el material fotoconductor actúa como un aislante.
Sin embargo, cuando la luz del láser interactúa con los electrones de la última capa atómica de la
aleación fotoconductora, la energía lumínica puede ser absorbida, provocando que uno de los
electrones de esta capa suba a un nivel de energía superior (capa de conducción), dejando un
espacio vacío en la última capa del material (capa de valencia). Tanto el electrón promocionado al
nivel de conducción, como el hueco de carga que ha dejado en el nivel de valencia pueden
trasladarse por el material prácticamente como si fueran dos cargas libres en el vacío: es decir, el
material se ha vuelto conductor al ser iluminado (este es el origen de la palabra fotoconductor).
De esta forma, los lugares que son iluminados por el láser permiten que la carga eléctrica situada
por el cargador escapen a través del material fotoconductor al núcleo metálico del tambor. De esta

12. forma, el láser puede crear una imagen electrostática del material a imprimir en la superficie del
tambor. Además, modulando la intensidad del láser, se puede controlar con gran precisión el tono
de la imagen que finalmente será impresa.
3 Etapas de la impresión
Las diferentes etapas de la impresión se detallan a continuación:
El ordenador digitaliza la imagen a imprimir, determinando la cantidad de tónner que
corresponde estampar en cada punto.
El cargador deposita carga eléctrica distribuida uniformemente a lo largo y ancho de la
superficie del tambor.
El láser recorre la superficie del tambor, iluminándola con la intensidad adecuada de tal
forma que en cada punto quede una cantidad de carga superficial proporcional a la cantidad
de tónner necesario en cada punto.
El agitador somete la superficie del tambor a un baño de polvo de tónner (que suele estar
compuesto por polímeros con cierto momento magnético). La interacción electromagnética
entre la carga restante en la superficie del tambor y los dipolo magnéticos del tónner hace
que este último se adhiera a las zonas cargadas en la superficie del tambor. Esta fase se
conoce como revelado
El tambor aplasta el tónner adherido a su superficie contra el papel a imprimir. Gran parte
del tónner pasa al papel, que ha sido cargado eléctricamente (mediante diferentes procesos
de rozamiento).
El limpiador limpia los restos de tónner que no han quedado en el papel.
El papel impreso pasa entre dos rodillos, el fusor (que ha sido calentado por una resistencia
eléctrica) y el rodillo de presión, que se encargan de fundir y fijar el tónner al papel.

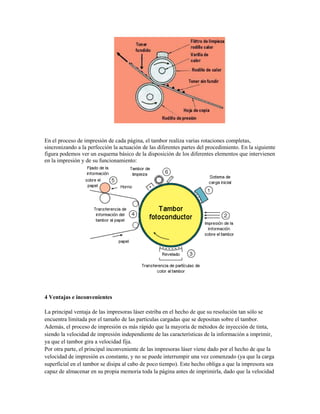

13. En el proceso de impresión de cada página, el tambor realiza varias rotaciones completas,
sincronizando a la perfección la actuación de las diferentes partes del procedimiento. En la siguiente
figura podemos ver un esquema básico de la disposición de los diferentes elementos que intervienen
en la impresión y de su funcionamiento:
4 Ventajas e inconvenientes
La principal ventaja de las impresoras láser estriba en el hecho de que su resolución tan sólo se
encuentra limitada por el tamaño de las partículas cargadas que se depositan sobre el tambor.
Además, el proceso de impresión es más rápido que la mayoría de métodos de inyección de tinta,
siendo la velocidad de impresión independiente de las características de la información a imprimir,
ya que el tambor gira a velocidad fija.
Por otra parte, el principal inconveniente de las impresoras láser viene dado por el hecho de que la
velocidad de impresión es constante, y no se puede interrumpir una vez comenzado (ya que la carga
superficial en el tambor se disipa al cabo de poco tiempo). Este hecho obliga a que la impresora sea
capaz de almacenar en su propia memoria toda la página antes de imprimirla, dado que la velocidad

14. de impresión suele ser muy mayor que la tasa de transferencia de los cables usuales. Además,
resulta difícil (y caro) mejorar el procedimiento para realizar impresiones en color.
En general, las impresoras láser son más caras que sus hermanas de tinta, aunque el precio de los
consumibles es mucho menor (si se compara el precio por copia). Este hecho, junto con su gran
velocidad de impresión, hace que la mayor parte de oficinas opten por sistemas de impresión láser.
La mayor parte de los departamentos de física de todo el mundo utilizan este tipo de impresión.

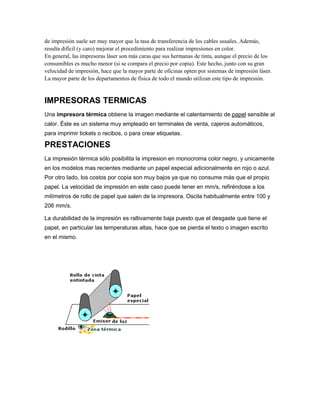

IMPRESORAS TERMICAS
Una impresora térmica obtiene la imagen mediante el calentamiento de papel sensible al
calor. Éste es un sistema muy empleado en terminales de venta, cajeros automáticos,
para imprimir tickets o recibos, o para crear etiquetas.
PRESTACIONES
La impresión térmica sólo posibilita la impresion en monocroma color negro, y unicamente
en los modelos mas recientes mediante un papel especial adicionalmente en rojo o azul.
Por otro lado, los costos por copia son muy bajos ya que no consume más que el propio
papel. La velocidad de impresión en este caso puede tener en mm/s, refiréndose a los
milímetros de rollo de papel que salen de la impresora. Oscila habitualmente entre 100 y
206 mm/s.
La durabilidad de la impresión es raltivamente baja puesto que el desgaste que tiene el
papel, en particular las temperaturas altas, hace que se pierda el texto o imagen escrito
en el mismo.

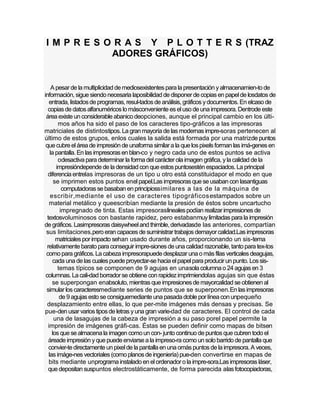

15. I M P R E S O R A S Y P L O T T E R S (TRAZ
ADORES GRÁFICOS)
A pesar de la multiplicidad de mediosexistentes para la presentación y almacenamien-to de
información, sigue siendo necesaria laposibilidad de disponer de copias en papel de losdatos de
entrada, listados de programas, resul-tados de análisis, gráficos y documentos. En elcaso de
copias de datos alfanuméricos lo másconveniente es el uso de una impresora. Dentrode este
área existe un considerable abanico deopciones, aunque el principal cambio en los últi-
mos años ha sido el paso de los caracteres tipo-gráficos a las impresoras
matriciales de distintostipos. La gran mayoría de las modernas impre-soras pertenecen al
último de estos grupos, enlos cuales la salida está formada por una matrizde puntos
que cubre el área de impresión de unaforma similar a la que los pixels forman las imá-genes en
la pantalla. En las impresoras en blan-co y negro cada uno de estos puntos se activa
odesactiva para determinar la forma del carácter ola imagen gráfica, y la calidad de la
impresióndepende de la densidad con que estos puntosestén espaciados. La principal
diferencia entrelas impresoras de un tipo u otro está constituidapor el modo en que
se imprimen estos puntos enel papel.Las impresoras que se usaban con lasantiguas
computadoras se basaban en principiossimilares a las de la máquina de
escribir,mediante el uso de caracteres tipográficos estampados sobre un
material metálico y queescribían mediante la presión de éstos sobre uncartucho
impregnado de tinta. Estas impresoraslineales podían realizar impresiones de
textosvoluminosos con bastante rapidez, pero estabanmuy limitadas para la impresión
de gráficos. Lasimpresoras daisywheel and thimble, derivadasde las anteriores, compartían
sus limitaciones,pero eran capaces de suministrar trabajos demayor calidad.Las impresoras
matriciales por impacto sehan usado durante años, proporcionando un sis-tema
relativamente barato para conseguir impre-siones de una calidad razonable, tanto para tex-tos
como para gráficos. La cabeza impresorapuede desplazar una o más filas verticales deagujas,
cada una de las cuales puede proyectar-se hacia el papel para producir un punto. Los sis-
temas típicos se componen de 9 agujas en unasola columna o 24 agujas en 3
columnas. La cali-dad borrador se obtiene con rapidez imprimiendolas agujas sin que éstas
se superpongan enabsoluto, mientras que impresiones de mayorcalidad se obtienen al
simular los caracteresmediante series de puntos que se superponen.En las impresoras
de 9 agujas esto se consiguemediante una pasada doble por línea con unpequeño
desplazamiento entre ellas, lo que per-mite imágenes más densas y precisas. Se
pue-den usar varios tipos de letras y una gran varie-dad de caracteres. El control de cada
una de lasagujas de la cabeza de impresión a su paso porel papel permite la
impresión de imágenes gráfi-cas. Éstas se pueden definir como mapas de bitsen
los que se almacena la imagen como un con- junto continuo de puntos que cubren todo el
áreade impresión y que puede enviarse a la impreso-ra como un solo barrido de pantalla que
convier-te directamente un pixel de la pantalla en una omás puntos de la impresora. A veces,
las imáge-nes vectoriales (como planos de ingeniería) pue-den convertirse en mapas de
bits mediante unprograma instalado en el ordenador o la impre-sora.Las impresoras láser,
que depositan suspuntos electrostáticamente, de forma parecida alas fotocopiadoras,

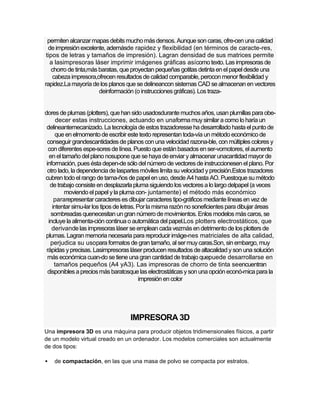

16. permiten alcanzar mapas debits mucho más densos. Aunque son caras, ofre-cen una calidad
de impresión excelente, ademásde rapidez y flexibilidad (en términos de caracte-res,
tipos de letras y tamaños de impresión). Lagran densidad de sus matrices permite
a lasimpresoras láser imprimir imágenes gráficas asícomo texto. Las impresoras de
chorro de tinta,más baratas, que proyectan pequeñas gotitas detinta en el papel desde una
cabeza impresora,ofrecen resultados de calidad comparable, perocon menor flexibilidad y
rapidez.La mayoría de los planos que se delineancon sistemas CAD se almacenan en vectores
deinformación (o instrucciones gráficas). Los traza-
dores de plumas (plotters), que han sido usadosdurante muchos años, usan plumillas para obe-
decer estas instrucciones, actuando en unaforma muy similar a como lo haría un
delineantemecanizado. La tecnología de estos trazadoresse ha desarrollado hasta el punto de
que en elmomento de escribir este texto representan toda-vía un método económico de
conseguir grandescantidades de planos con una velocidad razona-ble, con múltiples colores y
con diferentes espe-sores de línea. Puesto que están basados en ser-vomotores, el aumento
en el tamaño del plano nosupone que se haya de enviar y almacenar unacantidad mayor de
información, pues ésta depen-de sólo del número de vectores de instruccionesen el plano. Por
otro lado, la dependencia de laspartes móviles limita su velocidad y precisión.Estos trazadores
cubren todo el rango de tama-ños de papel en uso, desde A4 hasta AO. Puestoque su método
de trabajo consiste en desplazarla pluma siguiendo los vectores a lo largo delpapel (a veces
moviendo el papel y la pluma con- juntamente) el método más económico
pararepresentar caracteres es dibujar caracteres tipo-gráficos mediante líneas en vez de
intentar simu-lar los tipos de letras. Por la misma razón no soneficientes para dibujar áreas
sombreadas quenecesitan un gran número de movimientos. Enlos modelos más caros, se
incluye la alimenta-ción continua o automática del papel.Los plotters electrostáticos, que
derivande las impresoras láser se emplean cada vezmás en detrimento de los plotters de
plumas. Lagran memoria necesaria para reproducir imáge-nes matriciales de alta calidad,
perjudica su usopara formatos de gran tamaño, al ser muy caras.Son, sin embargo, muy
rápidas y precisas. Lasimpresoras láser producen resultados de altacalidad y son una solución
más económica cuan-do se tiene una gran cantidad de trabajo quepuede desarrollarse en
tamaños pequeños (A4 yA3). Las impresoras de chorro de tinta seencuentran
disponibles a precios más baratosque las electrostáticas y son una opción econó-mica para la
impresión en color
IMPRESORA 3D
Una impresora 3D es una máquina para producir objetos tridimensionales físicos, a partir
de un modelo virtual creado en un ordenador. Los modelos comerciales son actualmente
de dos tipos:
 de compactación, en las que una masa de polvo se compacta por estratos.

17.  de adición, o de inyección de polímeros, en las que el propio material se añade por
capas.
Según el método empleado para la compactación del polvo, se pueden clasificar en:
 Impresoras 3D de tinta: utilizan una tinta aglomerante para compactar el polvo. El
uso de una tinta permite la impresión en diferentes colores.
 Impresoras 3D láser: un láser transfiere energía al polvo haciendo que se polimerice.
Después se sumerge en un líquido que hace que las zonas polimerizadas se
solidifiquen.
Una vez impresas todas las capas sólo hay que sacar la pieza. Con ayuda de un
aspirador se retira el polvo sobrante, que se reutilizará en futuras impresiones.
Impresoras 3D de tinta
En el caso de las impresoras de tinta, el polvo composite utilizado puede ser a base
de escayola o celulosa (el más común es el de escayola). El resultado es bastante frágil,
por lo que conviene someter la pieza a una infiltración a base
de cianocrilato o epoxis para darle la dureza necesaria. Las piezas hechas con polvo de
celulosa pueden infiltrarse con un elastómero para conseguir piezas flexibles.
 La ventaja es que es un método más rápido y económico, aunque las piezas son
más frágiles.
Impresoras 3D de láser
En el caso de las impresoras de láser, al acabar el proceso de impresión, debe esperarse
un tiempo para que el material acabe de polimerizarse. Después ya se puede manipular la
pieza.
 La ventaja es que las piezas son más resistentes, aunque el proceso es más
lento y más costoso.
Impresoras que inyectan polímeros
Otra tecnología de impresión 3D funciona inyectando resinas en estado líquido y
curándolas con luz ultravioleta. Se trata de fotopolímeros de base acrílica con diferentes
propiedades físico-mecánicas: variedad de flexibilidades, elongación a rotura, resistencia,
colores, etc. Se caracteriza por su precisión y acabado de superficie, lo que hace que su
aplicación en matricería resulte muy adecuada. Las piezas están totalmente curadas al
terminar la impresión y no hay tiempo de espera, aunque hay que retirar soportes de
impresión con un chorro de agua a presión. Esta tecnología ha sido la primera en lograr
inyectar dos materiales diferentes en una misma impresión, permitiendo la creación de
materiales digitales con propiedades "a la carta".
 La ventaja de esta tecnología son piezas de gran calidad, aunque resulta algo
más costosa.

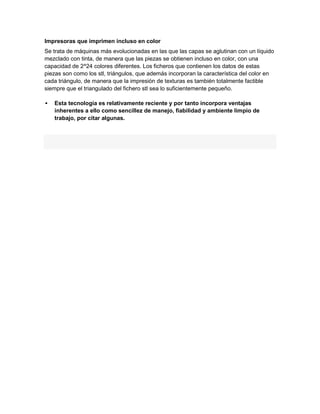

18. Impresoras que imprimen incluso en color
Se trata de máquinas más evolucionadas en las que las capas se aglutinan con un líquido
mezclado con tinta, de manera que las piezas se obtienen incluso en color, con una
capacidad de 2^24 colores diferentes. Los ficheros que contienen los datos de estas
piezas son como los stl, triángulos, que además incorporan la característica del color en
cada triángulo, de manera que la impresión de texturas es también totalmente factible
siempre que el triangulado del fichero stl sea lo suficientemente pequeño.
 Esta tecnología es relativamente reciente y por tanto incorpora ventajas
inherentes a ello como sencillez de manejo, fiabilidad y ambiente limpio de
trabajo, por citar algunas.
