1. Grecia Juárez Toscano
RODOLFO GARCIA
Ensamblar equipo de computo
VALLE DE JUAREZ JALISCO
JUNIO 2015

2. Introducción
 Con cualquier actividad que se aprende, las actividades para ensamblaje de
computadoras mejoran considerando con la practica.
 en este reporte veremos los siguientes objetivos:
 Conectar los componentes a la motherboard e instalar la motherboard.
 Instalar las unidades internas.
 Instalar unidades de compartimientos externos.
 Instalar la fuente de poder.
 Instalar tarjetas adaptadoras.
 Conectar todos los cables internos y conectar cables externos a la computadora.

3. instalación de motherboard
Es la principal tarjeta de circuito impreso que conecta todos los
componentes del equipo como los:
se saca todo lo que estorba para que se pueda ensamblar con mucha comodidad y calma. ya que se
haya quitado todo lo que estaba adentro se coloca la tarjeta madre adentro del gabinete para que
puedas ver los puntos de sujeción y la dirección en que se harán las perforaciones, pero se observa
que tienes que quitar unas chapas metálicas de la parte de atrás, en donde tapan algunas salidas,
saca la tarjeta madre.
una vez que hayas terminado en poner los seguros puedes poner la tarjeta madre en su lugar, toma los
anillos de la tarjeta madre y pónselos a cada uno de sus tornillos

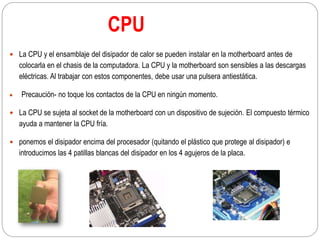

4. CPU
 La CPU y el ensamblaje del disipador de calor se pueden instalar en la motherboard antes de
colocarla en el chasis de la computadora. La CPU y la motherboard son sensibles a las descargas
eléctricas. Al trabajar con estos componentes, debe usar una pulsera antiestática.
 Precaución- no toque los contactos de la CPU en ningún momento.
 La CPU se sujeta al socket de la motherboard con un dispositivo de sujeción. El compuesto térmico
ayuda a mantener la CPU fría.
 ponemos el disipador encima del procesador (quitando el plástico que protege al disipador) e
introducimos las 4 patillas blancas del disipador en los 4 agujeros de la placa.

5. Conexión de los componentes a
la motherboard e instalación de
motherboard
 Conecte suavemente la CPU en el socket.
 Cierre la placa de la CPU y cierre la palanca de carga y muévela por debajo de la
pestaña de retención de la palanca.
 Aplique una pequeña cantidad de compuesto térmico a la CPU y distribúyalo de forma
pareja.
 apretamos los 4 ejes negros desde arriba con los dedos hasta que suene un clic en cada
uno de ellos. se tiene que apretar de 2 en 2 y en diagonal.
 Conecte el cable de alimentación del ensamblaje del disipador de calor a la
motherboard.

6. MEMORIA RAM
 LA memoria RAM proporciona almacenamiento temporal de datos en la CPU. La memoria
RAM es la que ayuda a cargar los programas. Entre más memoria más rápido es la
computadora. La memoria RAM es uno de los dispositivos más delicados de la
computadora.
 solo necesitas ver bien como está la entrada de la tarjeta RAM y presionar al momento de meterla
para que así se asegure con los broches que tiene a los lados y está asegurada.

7. Instalaciones internas
 Los cables de alimentación se utilizan para distribuir electricidad de la fuente de energía a la
motherboardy otros componentes. Los cables adicionales conectan los botones y las luces de los
enlaces de la parte delantera de la computadora. El conector de alimentación de tecnología
avanzado extendida (ATX) que tiene 20 o 24 pines. La fuente de auxiliar(AUX) de 4 o 6 pines se
conecta a la motherboard.

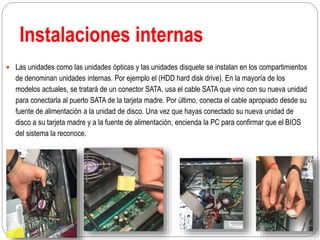

8. Instalaciones internas
 Las unidades como las unidades ópticas y las unidades disquete se instalan en los compartimientos
de denominan unidades internas. Por ejemplo el (HDD hard disk drive). En la mayoría de los
modelos actuales, se tratará de un conector SATA. usa el cable SATA que vino con su nueva unidad
para conectarla al puerto SATA de la tarjeta madre. Por último, conecta el cable apropiado desde su
fuente de alimentación a la unidad de disco. Una vez que hayas conectado su nueva unidad de
disco a su tarjeta madre y a la fuente de alimentación, encienda la PC para confirmar que el BIOS
del sistema la reconoce.

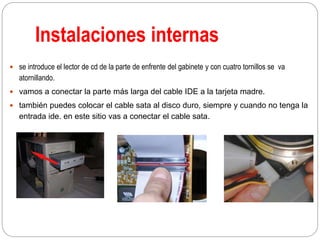

9. Instalaciones internas
 se introduce el lector de cd de la parte de enfrente del gabinete y con cuatro tornillos se va
atornillando.
 vamos a conectar la parte más larga del cable IDE a la tarjeta madre.
 también puedes colocar el cable sata al disco duro, siempre y cuando no tenga la
entrada ide. en este sitio vas a conectar el cable sata.

10. Instalaciones externas
 En el PC con lector, introduce el CD / DVD del programa y copia su contenido en un dispositivo
de almacenamiento extraíble (memoria USB, memoria SD...)
 Conecta el dispositivo extraíble en el PC donde deseas instalar el programa y copia en el disco
duro los archivos de instalación del programa.
 Conecta un disco duro PATA (IDE) a la placa base.

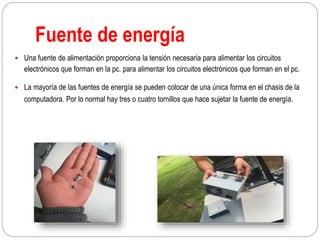

11. Fuente de energía
 Una fuente de alimentación proporciona la tensión necesaria para alimentar los circuitos
electrónicos que forman en la pc. para alimentar los circuitos electrónicos que forman en el pc.
 La mayoría de las fuentes de energía se pueden colocar de una única forma en el chasis de la
computadora. Por lo normal hay tres o cuatro tornillos que hace sujetar la fuente de energía.

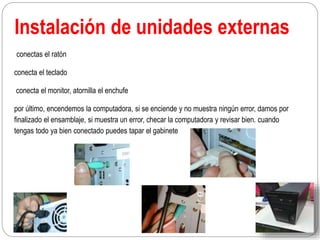

12. Instalación de unidades externas
conectas el ratón
conecta el teclado
conecta el monitor, atornilla el enchufe
por último, encendemos la computadora, si se enciende y no muestra ningún error, damos por
finalizado el ensamblaje, si muestra un error, checar la computadora y revisar bien. cuando
tengas todo ya bien conectado puedes tapar el gabinete

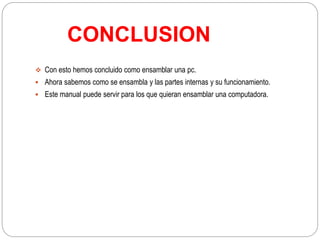

13. CONCLUSION
 Con esto hemos concluido como ensamblar una pc.
 Ahora sabemos como se ensambla y las partes internas y su funcionamiento.
 Este manual puede servir para los que quieran ensamblar una computadora.
