Manual excitador-vaca

Excitador
La vaca
Manual de usuario

Índice
1. Sin computadora 2
1.1. Cómo seleccionar la frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Con computadora 2
2.1. Cómo conectar a una computadora y probar la comunicación . . . . . . . . . . . . . 2
2.2. Cómo seleccionar la frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3. Cómo controlar la potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.4. Referencia de comandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. Diagramas 4
3.1. Esquemático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.2. PCB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.2.1. Tarjeta madre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.2.2. Tarjeta de comunicación serial . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.2.3. Tarjeta del ampliﬁcador operacional . . . . . . . . . . . . . . . . . . . . . . . 8
3.2.4. Tarjeta de contadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4. Código Fuente 9
4.1. modos.c . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.2. modos.h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3. serial.h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.4. serial.rl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.5. vaca.c . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.6. vaca.h . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.7. Makeﬁle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

1

2011, La kehuelga radio.

El excitador puede ser configurado de dos maneras; con 8 interruptores que están soldados a la
tarjeta y mediante un puerto de comunicación serial RS232.
Con los interruptores solo es posible seleccionar la frecuencia de operación, mientras que con
el puerto serial el excitador puede comunicar información referente a su funcionamiento, como el
estado de algunos contadores, además de poder seleccionar la frecuencia y la potencia de salida.

1. Sin computadora
Si no tienes disponible una computadora con puerto serial o simplemente no quieres usarla
para configurar los parámetros del excitador, debes prender el interruptor número 8 del dipswitch;
entonces, el aparato leerá la frecuencia de los 7 interruptores restantes del mismo dipswitch y no de
su memoria.

1.1. Cómo seleccionar la frecuencia
Podemos considerar que los 7 interruptores definen un número binario, el cual corresponde se-
cuencialmente a las frecuencias de operación que van de 87.9 MHz hasta 107.9 MHz. Es decir al
número binario 0000000 corresponde la frecuencia 87.9 MHz, al número 0000001 la frecuencia 88.0
MHz y así sucesivamente hasta llegar a 107.9 MHz, o sea 1100100.
En lugar de contar desde 0 hasta el número que corresponde a la frecuencia que queremos
configurar, podemos usar la siguiente relación:

f × 10 − 879
n= (1)
2
Donde, f es la frecuencia en MHz, y n es el número que hay que configurar en el dipswitch; n
está en base decimal, hace falta convertirlo a base binaria.
Digamos por ejemplo, que queremos operar en la frecuencia de los 93.5 MHz.
Si aplicamos la relación (1), tenemos:
93,5 × 10 − 879
n =
2
= 28

28 en base binaria es 0011100.

2. Con computadora
2.1. Cómo conectar a una computadora y probar la comunicación
El excitador cuenta con un puerto de comunicación serial que sigue el estándar RS232; puedes
conectarlo a un puerto serial de una computadora, necesitarás un programa emulador de terminal que
se pueda conectar a un puerto serie, en GNU/Linux puedes usar gtkterm; además debes configurarlo
con los siguientes parámetros:

2


Velocidad 9600
Bits de datos 8
Bits de paro 1
Paridad Ninguna

Prueba la comunicación, por ejemplo, pregúntale al excitador en qué frecuencia está trabajando;
debes escribir en la terminal el comando:

f?

Para que el comando sea enviado al excitador, debes oprimir la tecla enter después de escribir el
comando. Si la comunicación funciona correctamente, el excitador responderá con la frecuencia de
operación, así:

F1021

Eso signiﬁca que la frecuencia de operación del excitador es 102.1 MHz.

2.2. Cómo seleccionar la frecuencia
El comando para seleccionar la frecuencia tiene la forma

Fiiii

La f puede ser minúscula o mayúscula, iiii debe sustituirse por la frecuencia de operación en
megahertz multiplicada por 10.
El excitador responde con el mensaje:

Fiiii

Por ejemplo, si queremos operar el excitador a 105.3 MHz el comando sería:

F1053

2.3. Cómo controlar la potencia
Es posible controlar la potencia del excitador; el comando tiene la forma:

Ahh

hh es un número expresado en base hexadecimal, que va desde 00 hasta FF; 00 es la potencia
mínima y FF la máxima.
El excitador debe responder con:

Ahh

3

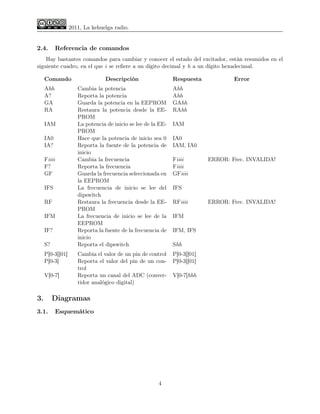

2.4. Referencia de comandos
Hay bastantes comandos para cambiar y conocer el estado del excitador, están resumidos en el
siguiente cuadro, en el que i se reﬁere a un dígito decimal y h a un dígito hexadecimal.

Comando Descripción Respuesta Error
Ahh Cambia la potencia Ahh
A? Reporta la potencia Ahh
GA Guarda la potencia en la EEPROM GAhh
RA Restaura la potencia desde la EE- RAhh
PROM
IAM La potencia de inicio se lee de la EE- IAM
PROM
IA0 Hace que la potencia de inicio sea 0 IA0
IA? Reporta la fuente de la potencia de IAM, IA0
inicio
Fiiii Cambia la frecuencia Fiiii ERROR: Frec. INVALIDA!
F? Reporta la frecuencia Fiiii
GF Guarda la frecuencia seleccionada en GFiiii
la EEPROM
IFS La frecuencia de inicio se lee del IFS
dipswitch
RF Restaura la frecuencia desde la EE- RFiiii ERROR: Frec. INVALIDA!
PROM
IFM La frecuencia de inicio se lee de la IFM
EEPROM
IF? Reporta la fuente de la frecuencia de IFM, IFS
inicio
S? Reporta el dipswitch Shh
P[0-3][01] Cambia el valor de un pin de control P[0-3][01]
P[0-3] Reporta el valor del pin de un con- P[0-3][01]
trol
V[0-7] Reporta un canal del ADC (conver- V[0-7]hhh
tidor analógico digital)

3. Diagramas
3.1. Esquemático

4

Vcc C35 R37 R38 R40 R42
.1uF 100k 68k 6k8 680
C30 R32
.01uF 4k7
1
R2
+12V
+12V 47
R35 1k
Q5 U4
2

8 6 C39 C41
T1 C40 2.2uF

1
1
MTP2955 7 .022uF
0.22uF
par trensado de cat5, 5
2v, 3/8 in. d.i. 4
C1 C2 C3 C5 C6 R36

2
2
47uF 4u7 .01uF 1000pF 1000pF 12k R41 D2
R17 1k 1n4148
4K7
R39
20k
3
C29 C31 C33
1 Q4
4u7 tant. .1uF 1000pF C42 C42
MPSH10
R1 .01uF .001uF
L1 2
100 78L05 U1
C20
+5V AtMega 8v. #18 1/4in d.i.
3 IN OUT 1 100pF R21
470 C37
GND
12pF
2

1
1
R9
C4 4K7 C23
C8 R5 R6
4u7 4K7 220 C14 3 1000pF R27
4u7 L3

2
2
VSS 18
100pF 1 6v. #16 1/4in d.i.
Q2
MPSH10 C34 L4
C11 3
1000pF 2 70nH L5 114nH Salida RF
Vee 1 470pF
Q1 Apagar RF
MPSH10
+5V C28
2
R3 330pF 3 3v. #16, 4v. #16,
100 78L05 U2 1/4in. d.i. 1/4in. d.i.
1 Q6
+5V RS232
3 IN OUT 1 R24 2sc1970
R16 C18 R19 C38 C43 C45
GND 4K7 2
R11 470 22
1000pF R33 27pF 56pF 33pF
2 4k7 74HC4040 U6

1
1
220
C7 74AC74 U5 9
C10 R8 Q1
4u7
4u7 12k 2 5 7

2
2
VSS D Q Q2

Q4 5
1 CLR Q 6
Q7 4
Vee 3
4 PRE
Q3 6
1 Q3
MPSH10 R25 3 CLK Q8 13
10 CLK
220
2 Q9 12
R4 C17 11 Reset
100 78L05 U3 14
47pF Q10
+5V Contadores C16
3 IN OUT 1 C24 Q11 15
4p7
GND 150pF
Q12 1
74AC74 U5
2

1
1
Q6 2
C9 12 D Q 9
C12 Q5 3
4u7
4u7 R14 13 8

2
2
VSS CLR Q
4k7 C19 R22
+5V
33pF 220 R26 10 PRE
4k7
Vee 11 CLK

L2
R18 R20 R23
6v. #18 1/4in d.i. 33k 4k7 3k3
R30
C13 R10 4k7
Audio L .0068uF 470
+12V

U4
R15 D1 8 2 R34
+5V
1k C22 1 22k
R7 MV209 .1uF 3
12k 4
R28 R29 R31
C15 R13
39k 22k 3k3
.0068uF 470
C21
+5V

1
Audio R 220pF +5V
C27 C32 C36
1uF
2

.01uF .01uF +5V
R12 C25 C26

2
12k .1uF .1uF U7
+5V DB15HD−9 C50
U8 MAX232

10
1

ATmega32 DIP40 1uF
C47
AGND DB15HD−10 2 V+ C1+ 1 1 2
1uF
9 RESET_L

VCC
DGND DB15HD−5 C1− 3

33 PA7 (ADC7) PD7 (OC2) 21 6 V− C2+ 4
AN7 DB15HD−15
R43 4k7
2

34 PA6 (ADC6) PD6 (ICP) 20 C2− 5 2 1
AN6 DB15HD−14
11 14 C51
AN5 DB15HD−13 35 PA5 (ADC5) PD5 (OC1A) 19 P1 DB15HD−1 Tx1 In Tx1 Out
1

C48 1uF
36 PA4 (ADC4) PD4 (OC1B) 18 1uF 12 Rx1 Out Rx1 In 13
AN4 DB15HD−12 P2 DB15HD−2 C52
10 7 100p
AN3 DB15HD−11 37 PA3 (ADC3) PD3 (INT1) 17 P3 DB15HD−3 Tx2 In Tx2 Out RS232 RxD (DB9 Hembra pin 2)
38 PA2 (ADC2) PD2 (INT0) 16 9 Rx2 Out Rx2 In 8
AN2 DB15HD−8 P4 DB15HD−4 RS232 TxD (DB9 Hembra pin 3)
R45 33k
AN1 DB15HD−7 39 PA1 (ADC1) PD1 (TXD) 15 2 RS232 DTR (DB9 Hembra pin 4)
R46 4k7
AN0 DB15HD−6 40 PA0 (ADC0) PD0 (RXD) 14 J1 RS232 GND (DB9 Hembra pin 5)
jumper, para programar
SW DIP−8 R47
1 4k7
8 PB7 (SCK) PC7 (TOSC2) 29
8 9
RS232 RTS (DB9 Hembra pin 7)
7 PB6 (MISO) PC6 (TOSC1) 28 7 10

6 PB5 (MOSI) PC5 (TDI) 27 6 11 RS232 CTS (DB9 Hembra pin 8)
5 12
5 PB4 (SS_L) PC4 (TDO) 26 R48 R49 R50
4 13
4k7 4k7 4k7
4 PB3 (OC0/AIN1) PC3 (TMS) 25 3 14
Z1
3 PB2 (INT2/AIN0) PC2 (TCK) 24 2 15
1n4733 5.1V
1 16
Apagar RF 2 PB1 (T1) PC1 (SDA) 23 U9
1 PB0 (XCK/T0) PC0 (SCL) 22
R44 2k2 +5V
LED1 13 XTAL1 AVCC 30
Frec. Fija
12 XTAL2 AREF 32
GND
GND
1

X1 C49
11
31

16MHz 4u7
2

C44 C46
5−30pf 15pF


3.2. PCB

6

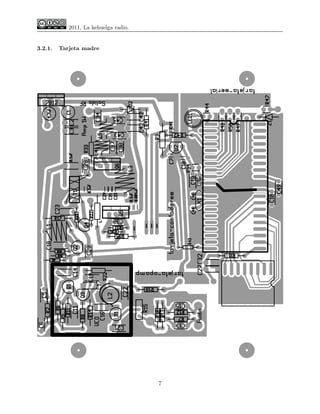

3.2.1. Tarjeta madre

7


3.2.2. Tarjeta de comunicación serial

3.2.3. Tarjeta del ampliﬁcador operacional

3.2.4. Tarjeta de contadores

8


4. Código Fuente
4.1. modos.c
/*
Copyright 2010, la kehuelga radio.
This program is free software: you can redistribute it and/or modify qit under
the terms of the GNU General Public License as published by the Free Software
Foundation, either version 3 of the License, or (at your option) any later
version.

This program is distributed in the hope that it will be useful, but WITHOUT
ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS
FOR A PARTICULAR PURPOSE. See the GNU General Public License for more
details.

You should have received a copy of the GNU General Public License along with
this program. If not, see <http://www.gnu.org/licenses/>.
*/

#include <stdlib.h>
#include <stdint.h>
#include <stdio.h>
#include <math.h>
#include <string.h>
#include <avr/io.h>
#include <avr/eeprom.h>
#include <avr/interrupt.h>
#include <util/delay.h>

#include "vaca.h"
#include "serial.h"

/* las funciones que corren en main y en la interrupción, respectivamente */
void (*funmain)(), (*funinter)();

/* semáforo de la interrupción pwm, definido en vaca.c */
uint8_t pwmsema;

uint8_t estado = 0, amp;
uint16_t dif, contvco, ucontvco, veces;
int16_t frec;
uint32_t ds, lvco=7, vco = 0x80707007;
int32_t error;
static uint32_t acc = 7;

9


uint16_t nvfrec __attribute__((section (".eeprom"))) = (NV_FREC);
uint8_t nvamp __attribute__((section (".eeprom"))) = (NV_AMP);
uint8_t nvfi __attribute__((section (".eeprom"))) = (NV_IF);
uint8_t nvai __attribute__((section (".eeprom"))) = (NV_IA);

void pll_main()
{
static uint8_t upwmsema=0;
if ( estado == 1 ) {
PORTB |= _BV(PB0);
} else {
PORTB &= ~_BV(PB0);
}

if (pwmsema ^ upwmsema) {
if(veces < 65500) veces += (uint8_t)(pwmsema - upwmsema);
upwmsema = pwmsema;

if(veces > 62000) {
estado = 1;
}

if(veces > 50000) {
OCR0 = amp;
}
}
}

void pll_inter()
{
OCR2 = (uint8_t)(acc >> 24);

if(TIFR & _BV(ICF1)) {
TIFR |= _BV(ICF1);
contvco = ICR1;
dif = contvco - ucontvco;
ucontvco = contvco;

error = ((int32_t)dif * (int32_t)(BITS_FREC) * (int32_t)((ESCALA) / (DIV_HW))) - ds;
lvco &= (0xffffffff >> (KS));
lvco += error;
vco += (((int32_t)lvco) >> (KS));
if( estado == 0) {
vco += (error >> (KRAPIDO));
}
}

10


acc &= 0x00ffffff;
acc += vco;

}

void modo_pll()
{
estado = 0;
veces = 0;

/* si el pin #7 del dipswitch. no está en modo manual, y la fuente de la
amplitud de inicio es cero, entonces la amplitud de inicio es 0. En todos
los demás casos, la amplitud de inicio es la que está guardada en la
EEPROM. */
if((PINC & 0x80) && (eeprom_read_byte(&nvai) == ’0’)) {
amp = 0;
} else {
amp = eeprom_read_byte(&nvamp);
}

if((PINC & 0x80) && (eeprom_read_byte(&nvfi))) {
frec = eeprom_read_word(&nvfrec);
} else {
frec = 879 + 2 * (uint16_t)(PINC & 0x7f);
}

ds = calcds(frec);
funmain = pll_main;
funinter = pll_inter;
}

void debug_main() {}

void debug_inter()
{
OCR2 = (uint8_t)(acc >> 24);
if(TIFR & _BV(ICF1)) {
TIFR |= _BV(ICF1);
contvco = ICR1;
dif = contvco - ucontvco;
ucontvco = contvco;
error = ((int32_t)dif * (int32_t)(BITS_FREC) * (int32_t)((ESCALA) / (DIV_HW))) - ds;
}
acc &= 0x00ffffff;
acc += vco;

11


}

void modo_debug()
{
amp = 0x00;
acc = 0x80000007;

funmain = debug_main;
funinter = debug_inter;
}

int32_t calcds(int16_t frec)
{
ldiv_t debe_ser;
int32_t dsint;

debe_ser = ldiv(((long)(FREC_CPU)*(long)(ESCALA)),(long)frec);
dsint = debe_ser.quot * (BITS_FREC);
debe_ser = ldiv((debe_ser.rem * (BITS_FREC)),(long)frec);
dsint += debe_ser.quot;
return dsint;
}

4.2. modos.h
/*
version.

details.

*/
#ifndef MODOS_H
#define MODOS_H

/* para definir un modo, hay que escribir 3 elementos:

1. las funciones que corren en main y en la interrupción del pwm. Estas 2

12


funciones tienen la forma

void nombre_main(void)
void nombre_inter(void)

2. una función para inicializar el modo, con la forma

void modo_nombre(void)

3. Un comando del puerto serial definido en serial.rl para entrar en el
modo. Y quizás más comandos para usarlo.

Para ver ejemplos, mira los que están en serial.rl y modos.c
*/

extern void modo_debug();
extern void modo_pll();
extern void (*funinter)(), (*funmain)();

extern uint8_t pwmsema, estado, vestado, amp;
extern int16_t frec;
extern uint16_t veces, dif;
extern int32_t ds;
extern int32_t error;
extern uint32_t vco;

extern uint16_t nvfrec __attribute__((section (".eeprom")));
extern uint8_t nvamp __attribute__((section (".eeprom")));
extern uint8_t nvai __attribute__((section (".eeprom")));
extern uint8_t nvfi __attribute__((section (".eeprom")));

#endif

4.3. serial.h
/*
version.

details.

13


*/
#ifndef SERIAL_H
#define SERIAL_H

extern uint8_t *btx, *brx, bufrx[], buftx[];

void init_UART();
void init_scaner();
void bufrx_inicio();
void envia_UART();
void leer_cmds();

#endif

4.4. serial.rl
/*
version.

details.

*/

/* -*-c-*- */
#include <stdlib.h>
#include <stdint.h>
#include <stdio.h>
#include <math.h>
#include <string.h>
#include <avr/io.h>
#include "vaca.h"

14


#include "modos.h"

/* para transmitir datos solo es necesaria la función printf */

char *btx, *brx, bufrx[(CARS_BUFRX)];
char buftx[(CARS_BUFTX)] = "La Vaca: Muuuu!r";
int8_t cs, act, hay=0;
char *ts, *te=0, *p=bufrx, *pe=bufrx, *eof=0;

uint8_t resadch, resadcl, bitc;
uint16_t argnum;
uint32_t argnum32;

%%{
machine cmds;

action err_cmd {
strcat(buftx, "KE?r");
}

main := |*
# Cambiar la Amplitud:
( [Aa] (xdigit{2} @{sscanf((ts+1),"%02x", &argnum);}) (’r’)) =>
{
amp = (uint8_t)argnum;
OCR0 = amp;
sprintf((buftx+strlen(buftx)), "A%02Xr", amp);
};

# Reportar la Amplitud:
( [Aa] (’?’) (’r’)) =>
{
sprintf((buftx+strlen(buftx)), "A%02Xr", amp);
};

# Guardar la Amp. en la EEPROM:
( [Gg] [Aa] (’r’)) =>
{
eeprom_write_byte(&nvamp, amp);
sprintf((buftx+strlen(buftx)), "GA%02Xr", amp);
};

# Restaurar la Amp. de la EEPROM:
( [Rr] [Aa] (’r’)) =>
{
amp = eeprom_read_byte(&nvamp);

15


_delay_us(100);
OCR0 = amp;
sprintf((buftx+strlen(buftx)), "RA%02Xr", amp);
};

# Amplitud de Inicio = Memoria
# (si dipsw #7 = 1, cuando estado = 1, la amplitud se inicia con el valor de la nvram):
( [Ii] [Aa] [Mm] (’r’) ) =>
{
eeprom_write_byte(&nvai, ’M’);
sprintf((buftx+strlen(buftx)), "IAMr");
};

# Amplitud de Inicio = cero
# (si dipsw #7 = 1, cuando estado = 1, la amplitud no se prende sola):
( [Ii] [Aa] (’0’) (’r’) ) =>
{
eeprom_write_byte(&nvai, 0x00);
sprintf((buftx+strlen(buftx)), "IA0r");
};

# Reportar fuente de la amplitud de inicio:
( [Ii] [Aa] (’?’) (’r’) ) =>
{
argnum = eeprom_read_byte(&nvai);
sprintf((buftx+strlen(buftx)), "IA%1cr", (argnum)? ’M’ : ’0’);
};

# Cambiar la Frecuencia:
( [Ff] (digit{4}) @{sscanf((ts+1), "%04d", (int *)&argnum);} (’r’)) =>
{
if((argnum >= 879) && (argnum <= 1079)) {
veces = 0;
estado = 0;
frec = argnum;
ds = calcds((uint16_t)frec);
sprintf((buftx+strlen(buftx)), "F%04dr", frec);
} else {
sprintf((buftx+strlen(buftx)), "ERROR: Frec. MALA!r");
}
};

# Reportar la Frecuencia:
( [Ff] (’?’) (’r’)) =>
{
sprintf((buftx+strlen(buftx)), "F%04dr", frec);

16


};

# Guardar la frecuencia seleccionada en la EEPROM:
( [Gg] [Ff] (’r’)) =>
{
eeprom_write_word(&nvfrec, frec);
sprintf((buftx+strlen(buftx)), "GF%04dr", frec);
};

# Restaurar la frecuencia de la EEPROM:
( [Rr] [Ff] (’r’)) =>
{
argnum = eeprom_read_word(&nvfrec);
if((argnum >= 879) && (argnum <= 1079)) {
veces = 0;
estado = 0;
frec = argnum;
ds = calcds((uint16_t)frec);
sprintf((buftx+strlen(buftx)), "RF%04dr", frec);
} else {
sprintf((buftx+strlen(buftx)), "ERROR: Frec. MALA!r");
}
};

# Frecuencia de inicio de los dipswitch:
( [Ii] [Ff] [Ss] (’r’) ) =>
{
eeprom_write_byte(&nvfi, 0x00);
sprintf((buftx+strlen(buftx)), "IFSr");
};

# Frecuencia de inicio de la nvram:
( [Ii] [Ff] [Mm] (’r’) ) =>
{
eeprom_write_byte(&nvfi, 0x01);
sprintf((buftx+strlen(buftx)), "IFMr");
};

# Reportar fuente de la frecuencia de inicio:
( [Ii] [Ff] (’?’) (’r’) ) =>
{
argnum = eeprom_read_byte(&nvfi);
sprintf((buftx+strlen(buftx)), "IF%1cr", (argnum) ? ’M’ : ’S’);
};

# Reportar los interruptores:

17


( [Ss] (’?’) (’r’)) =>
{
sprintf((buftx+strlen(buftx)), "S%02Xr", leer_dipsw());
};

# Cambiar un pin de control:
( [Pp] ([0-3] @{argnum = *(ts+1) - ’0’;}) ([01] @{bitc = *(ts+2);}) (’r’) ) =>
{
if(bitc - ’0’) {
PINES_CONTROL |= _BV(PCIZQ + (uint8_t)argnum);
} else {
PINES_CONTROL &= ~(_BV(PCIZQ + (uint8_t)argnum));
}
sprintf((buftx+strlen(buftx)), "P%1X%1cr", argnum, bitc);
};

# Reportar un pin de control:
( [Pp] ([0-3] @{argnum = *(ts+1) - ’0’;}) (’?’) (’r’) ) =>
{
printf((buftx+strlen(buftx)), "P%1X%1cr",
argnum, (PINES_CONTROL & _BV(PCIZQ + argnum)) ? ’1’ : ’0’);
};

# Reportar un canal del ADC:
( [Vv] ([0-7] @{sscanf((ts+1),"%1x", &argnum);}) (’?’) (’r’) ) =>
{
ADMUX &= 0xf8;
ADMUX |= ((uint8_t) argnum);
/* un poco más tiempo para el muestreo */
_delay_us(100);
ADCSRA |= _BV(ADSC);
loop_until_bit_is_clear(ADCSRA, ADSC);
resadcl = ADCL;
resadch = ADCH;
sprintf((buftx+strlen(buftx)), "V%1X%01X%02Xr", argnum, resadch, resadcl);
};

# Cambiar el vco:
( [Pp] [Vv] (xdigit{8} @{sscanf((ts+2),"%08lx", &argnum32);}) ’r’) =>
{ /* espera la próxima consulta del UART antes de cambiar el
apuntador del bufrx */
lcpwmsema = pwmsema;
while(pwmsema == lcpwmsema)
;
vco = argnum32;
sprintf((buftx+strlen(buftx)), "PV%08lXr", argnum32);

18


};

# Reportar el vco:
( [Pp] [Vv] ’?’ ’r’) =>
;
argnum32 = vco;
sprintf((buftx+strlen(buftx)), "PV%08lXr", argnum32);
};

# Reportar el error:
( [Pp] [Ee] ’?’ ’r’) =>
;
argnum32 = error;
sprintf((buftx+strlen(buftx)), "PE%08lXr", argnum32);
};

# Reportar el contador:
( [Pp] [Cc] ’?’ ’r’) =>
;
argnum = dif;
sprintf((buftx+strlen(buftx)), "PC%04dr", argnum);
};

# Reportar el estado del pll::
( [Ee] ’?’ ’r’) =>
{
sprintf((buftx+strlen(buftx)), "E%1Xr", estado);
};

# Cambiar al modo debug:
( [Mm] [Dd] ’r’ ) =>
{
cli();
modo_debug();

19


sei();
strcat(buftx, "MDr");
};

# Cambiar al modo pll:
( [Mm] [Pp] ’r’ ) =>
{
cli();
modo_pll();
sei();
strcat(buftx, "MPr");
};

*|;

}%%

%% write data;

void init_scaner()
{
ts = bufrx;
te=0;
p=bufrx;
pe=bufrx;
eof=0;
%% write init;
}

void init_UART()
{
UBRRH = (uint8_t)((BAUD) >> 8);
UBRRL = (uint8_t)(BAUD);
UCSRB = (1 << RXEN) | (1 << TXEN);
UCSRC = (1 << URSEL) | (3 << UCSZ0);
brx = bufrx;
btx = buftx;
}

void envia_UART()
{
/* UART TX: */
if(*btx) {
if(UCSRA & (1<<UDRE)) {
UDR = *btx++;
}

20


} else {
btx = buftx;
*btx = 0;
}
}

void bufrx_inicio()
{
uint8_t bipwmsema;

/* espera una interrupción de captura */
bipwmsema = pwmsema;
while(pwmsema == bipwmsema)
;
brx = p = pe = bufrx;

}

void err_bufrx()
{
bufrx_inicio();
strcat(buftx, "ERROR: BUFRX LLENO!r");
}

void leer_cmds()
{
uint8_t lcpwmsema;
int8_t espacio=((CARS_BUFRX)-hay);

/* ¿hay algo nuevo? */
if(pe == brx) return;

/* error, se ha llenado el bufrx: */
if(espacio == 0) {
err_bufrx();
return;
}

/* espera la próxima consulta del UART antes de cambiar el apuntador del
bufrx */
;

pe = brx;
%%write exec;

21


if(cs == cmds_error) {
strcat(buftx, "KE?r");
init_scaner();
bufrx_inicio();
}
if(ts == 0) {
hay = 0;
bufrx_inicio();
}
else {
/* espera la próxima consulta del UART antes de cambiar el apuntador del
bufrx */
;

hay = brx - ts;
if(brx-bufrx > 12) {
brx = bufrx + hay;
memmove(bufrx, ts, hay);
te = bufrx + (te-ts);
p = bufrx +(p - ts);
ts = bufrx;
}
}
}

4.5. vaca.c
/*
version.

details.

*/
#include <stdlib.h>

22


#include <stdint.h>
#include <stdio.h>
#include <math.h>
#include <string.h>
#include <avr/io.h>

#include "vaca.h"
#include "serial.h"
#include "modos.h"

/*
FUSES =
{
.low = 0xff,
.high = (FUSE_BOOTSZ0 & FUSE_BOOTSZ1 & FUSE_SPIEN & FUSE_JTAGEN & FUSE_OCDEN)
};
*/

void init_pines()
{
DDRB |= _BV(PB0);
PORTB &= ~_BV(PB0);
PINES_CONTROL &= ~(0x0f << (PCIZQ));
PC_DDR |= (0x0f << (PCIZQ));
}

void init_dipsw()
{
/* activar pull-ups para el dipswitch: */;
SFIOR &= ~_BV(PUD);
DDRC = 0;
PORTC = 0xff;
PINC = 0xff;
}

void init_adc()
{
DDRA = 0;
PORTA = 0;
ADMUX = (ADCREF);
ADCSRA = (ADCPRE);

/* una conversión para tirar */

23


ADCSRA |= _BV(ADSC);
}

void init_timers()
{
DDRB |= _BV (PB3);
DDRD |= _BV (PD7);
PORTB |= _BV (PB3);
PORTD |= _BV (PD7);

TCCR1A = 0x0;
TCCR1B = 0x01;

TCCR2 = 0x61;
TCCR0 = 0x69;

TIMSK = 0x40; /* cambia a 0x60 para habilitar capture de timer1 */
}

uint8_t leer_dipsw()
{
return (PINC);
}

ISR(BADISR_vect)
{
}

/* el timer2 genera el pwm para controlar la frecuencia */
ISR(TIMER2_OVF_vect)
{
(*funinter)();

/* UART rcp: */
if(UCSRA & (1<<RXC)) {
*brx++ = UDR;
}

pwmsema++;
}

int main()
{
/* inicialización de los periféricos */
init_pines();

24


init_adc();
init_dipsw();
init_timers();
init_UART();

/* scaner de los comandos que llegan por el puerto serial */
init_scaner();

/* modo inicial: */
modo_pll();

sei();

while (1) {
leer_cmds();
envia_UART();
(*funmain)();
}

return 0;
}

4.6. vaca.h
/*
version.

details.

*/
#ifndef VACA_H
#define VACA_H

#define F_CPU 16000000UL

/* estado inicial programado en la lnvram: */
#define NV_FREC 1029

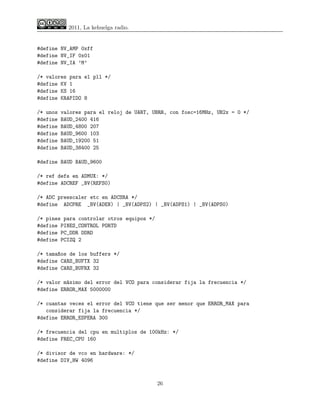

25


#define NV_AMP 0xff
#define NV_IF 0x01
#define NV_IA ’M’

/* valores para el pll */
#define KV 1
#define KS 16
#define KRAPIDO 8

/* unos valores para el reloj de UART, UBRR, con fosc=16MHz, UB2x = 0 */
#define BAUD_2400 416

#define BAUD BAUD_9600

/* ref defs en ADMUX: */
#define ADCREF _BV(REFS0)

/* ADC preescaler etc en ADCSRA */
#define ADCPRE _BV(ADEN) | _BV(ADPS2) | _BV(ADPS1) | _BV(ADPS0)

/* pines para controlar otros equipos */
#define PINES_CONTROL PORTD
#define PC_DDR DDRD
#define PCIZQ 2

/* tamaños de los buffers */
#define CARS_BUFTX 32
#define CARS_BUFRX 32

/* valor máximo del error del VCO para considerar fija la frecuencia */
#define ERROR_MAX 5000000

/* cuantas veces el error del VCO tiene que ser menor que ERROR_MAX para
considerar fija la frecuencia */
#define ERROR_ESPERA 300

/* frecuencia del cpu en multiplos de 100kHz: */
#define FREC_CPU 160

/* divisor de vco en hardware: */
#define DIV_HW 4096

26


/* Potencia mínima de 2 más grande que la frec. máxima en multiplos de
100kHz: */
#define BITS_FREC 0x400

/* factor escalador de frec. para aprovechar la precisión máxima de un
int32_t: */
#define ESCALA 0x800000

int32_t calcds(int16_t frec);
uint8_t leer_dipsw();

#endif

4.7. Makeﬁle

###############################################################################
# La vaca: MUUUU! la vaca
###############################################################################

## General:
PROJECT = vaca
MCU = atmega32
TARGET = vaca.elf
CC = avr-gcc

###############################################################################
# Opciones para los varios programadores / debug:
###############################################################################

## HFUSE debe ser 0x10 para usar el JTAG, y 0xd8 para usar los dipswitch.
## OR con 0x01 para deshabilitar el bootloader;
## OR con 0x02 para tener espacio de bootloader de 1k en lugar de 2k;
## AND con 0xf7 para preservar el eeprom a pesar del "chip erase";
## LOCK totalmente deshabilitado es 0xff;
## OR con 0x7f para proteger el bootloader (deshabilitar la instrucción SPM
## en la sección del bootloader)

PORT=’/dev/ttyUSB0’
BAUD=9600
HEXFILE=vaca.hex
EEPROMFILE=vaca.eep
PROGRAMMER=avr109
DIRBOOT="avrprog_boot_v0_85"

# Deshabilita el modo seguro, el bootloader no podrá restaurar los fusibles

27


# de ningun modo
DIS_SAVE=-u

## Opciones de Ragel:
RAGEL_OPCIONES = -C -G1

## Opciones comunes a las reglas para compilar, ligar y ensamblar
COMMON = -mmcu=$(MCU)

## Opciones de compilación
CFLAGS = $(COMMON)
CFLAGS += -Wall -pedantic -g -O3 -funsigned-char -funsigned-bitfields
-fpack-struct -fshort-enums
CFLAGS += -Wp,-M,-MP,-MT,$(*F).o,-MF,dep/$(@F).d

## Banderas del ensamblador
ASMFLAGS = $(COMMON)
ASMFLAGS += -x assembler-with-cpp -Wa,-gdwarf2

## Banderas del linker
LDFLAGS = $(COMMON)
LDFLAGS += -lm

## Banderas para producir un archivo Intel Hex
HEX_FLASH_FLAGS = -R .eeprom

HEX_EEPROM_FLAGS = -j .eeprom
HEX_EEPROM_FLAGS += --set-section-flags=.eeprom="alloc,load"
HEX_EEPROM_FLAGS += --change-section-lma .eeprom=0

INCLUDES = -I/usr/avr/include/

## Objetos necesarios para ligar
OBJECTS = vaca.o serial.o modos.o

##
all: $(TARGET) vaca.hex vaca.eep

boot:
$(MAKE) -C $(DIRBOOT)

programar: all
avrdude $(DIS_SAVE) -p $(MCU) -P $(PORT) -c $(PROGRAMMER) -b $(BAUD)
-v -U flash:w:$(HEXFILE) -U eeprom:w:$(EEPROMFILE)

## Compilar

28


vaca.o: vaca.c
$(CC) $(INCLUDES) $(CFLAGS) -c $< -o $@

modos.o: modos.c
$(CC) $(INCLUDES) $(CFLAGS) -c $< -o $@

serial.o: serial.c
$(CC) $(INCLUDES) $(CFLAGS) -O0 -c $< -o $@

# Ragel:
serial.c: serial.rl
ragel $(RAGEL_OPCIONES) $<

## Ligar
$(TARGET): $(OBJECTS)
$(CC) $(LDFLAGS) $(OBJECTS) $(LIBDIRS) $(LIBS) -o $(TARGET)

%.hex: $(TARGET)
avr-objcopy -O ihex $(HEX_FLASH_FLAGS) $< $@

%.eep: $(TARGET)
avr-objcopy $(HEX_EEPROM_FLAGS) -O ihex $< $@

%.lss: $(TARGET)
avr-objdump -h -S $< > $@

## Clean target
.PHONY: clean
clean:
-rm -rf $(OBJECTS) vaca.elf serial.c dep/ vaca.hex vaca.eep

## Otras dependencias
-include $(shell mkdir dep 2>/dev/null) $(wildcard dep/*)

2011. Publicado por la kehuelga radio, bajo la licencia Creative Commons (Atribución – No comercial
– Licenciamiento Recíproco 2.5).
Disponible en http://creativecommons.org/licenses/by-nc-sa/2.5/mx

29

Manual excitador-vaca

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Manual excitador-vaca

Más de Radio Bronka 104.5 FM

Último

Manual excitador-vaca
