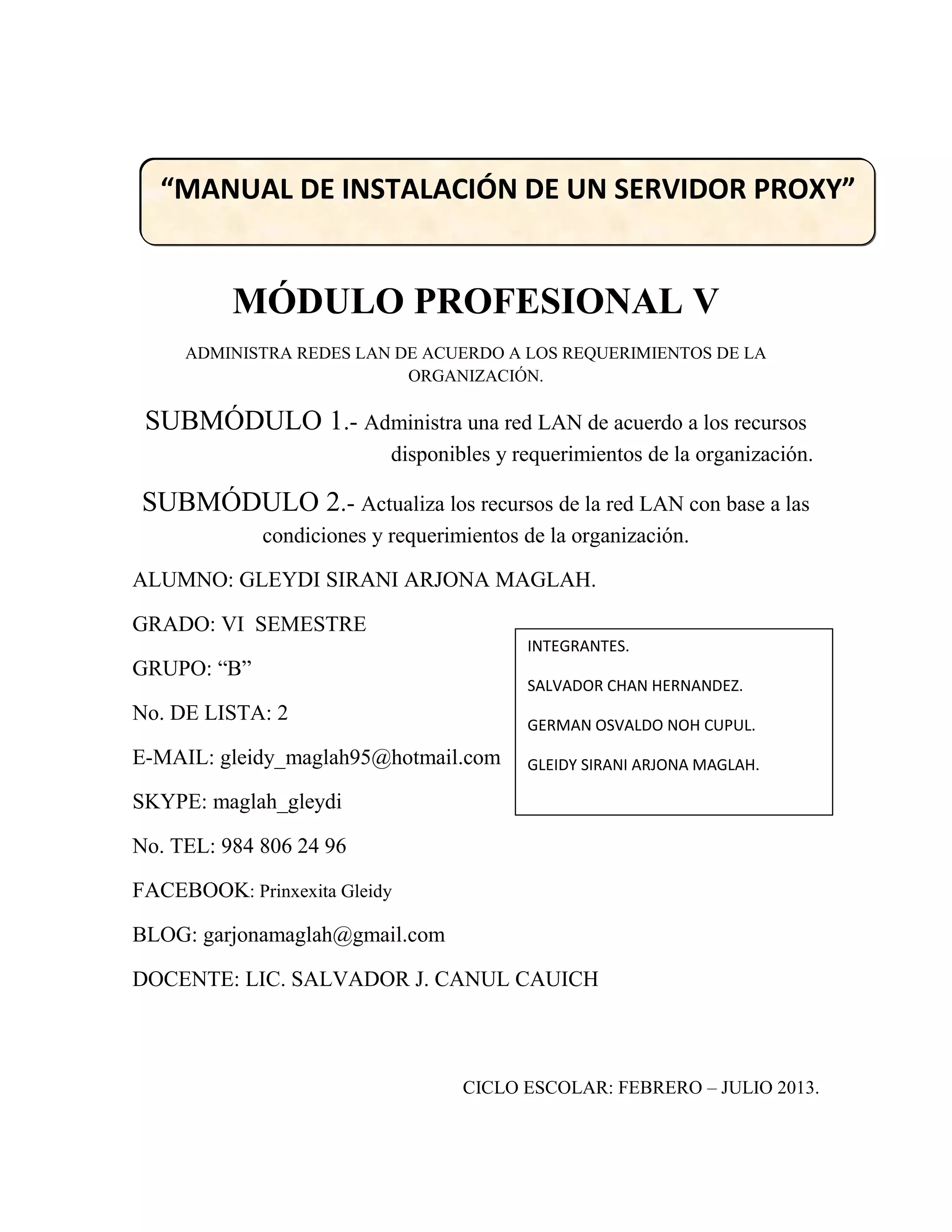

1. “MANUAL DE INSTALACIÓN DE UN SERVIDOR PROXY”
MÓDULO PROFESIONAL V
ADMINISTRA REDES LAN DE ACUERDO A LOS REQUERIMIENTOS DE LA
ORGANIZACIÓN.
SUBMÓDULO 1.- Administra una red LAN de acuerdo a los recursos
disponibles y requerimientos de la organización.
SUBMÓDULO 2.- Actualiza los recursos de la red LAN con base a las
condiciones y requerimientos de la organización.
ALUMNO: GLEYDI SIRANI ARJONA MAGLAH.
GRADO: VI SEMESTRE
INTEGRANTES.
GRUPO: “B”
SALVADOR CHAN HERNANDEZ.
No. DE LISTA: 2 GERMAN OSVALDO NOH CUPUL.
E-MAIL: gleidy_maglah95@hotmail.com GLEIDY SIRANI ARJONA MAGLAH.
SKYPE: maglah_gleydi
No. TEL: 984 806 24 96
FACEBOOK: Prinxexita Gleidy
BLOG: garjonamaglah@gmail.com
DOCENTE: LIC. SALVADOR J. CANUL CAUICH
CICLO ESCOLAR: FEBRERO – JULIO 2013.

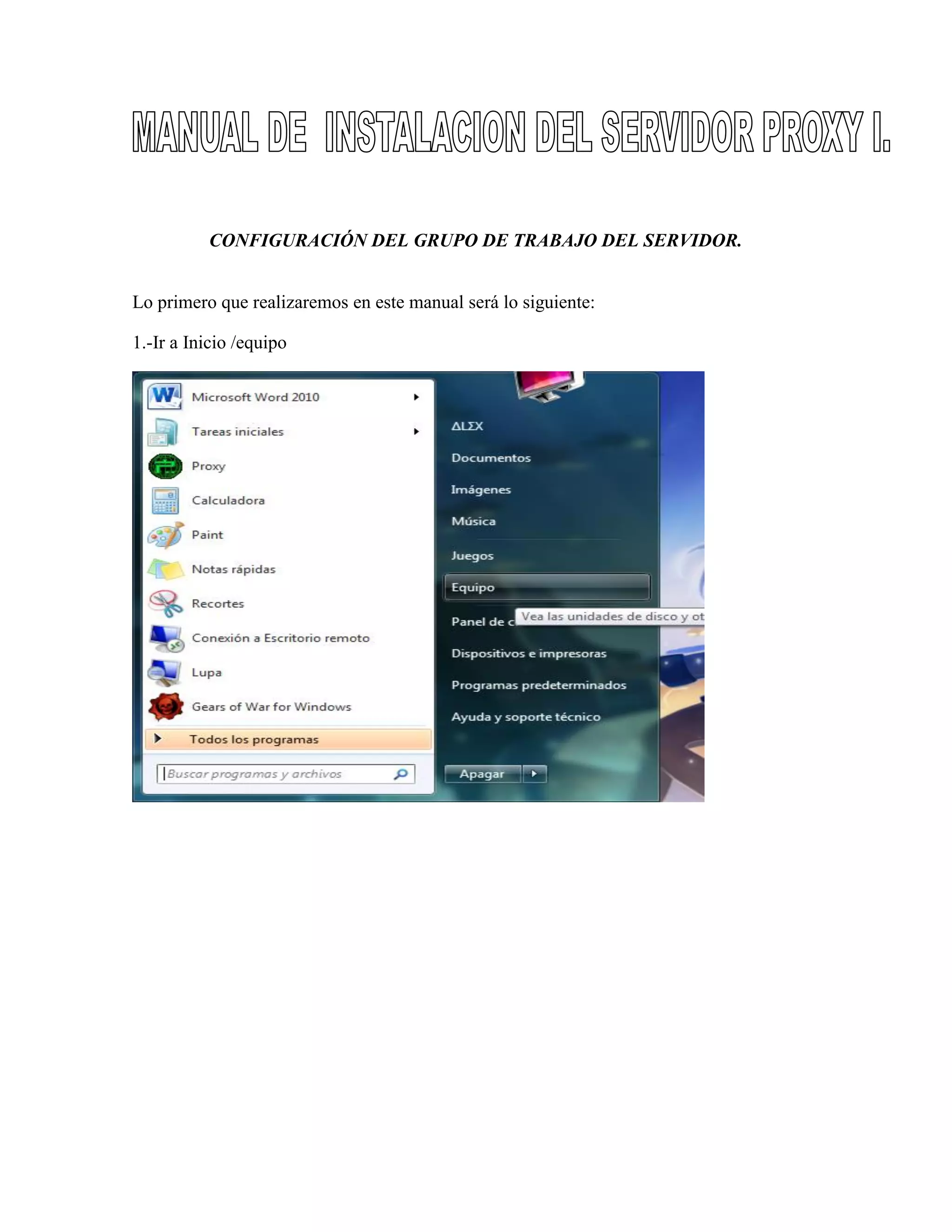

2. CONFIGURACIÓN DEL GRUPO DE TRABAJO DEL SERVIDOR.
Lo primero que realizaremos en este manual será lo siguiente:
1.-Ir a Inicio /equipo

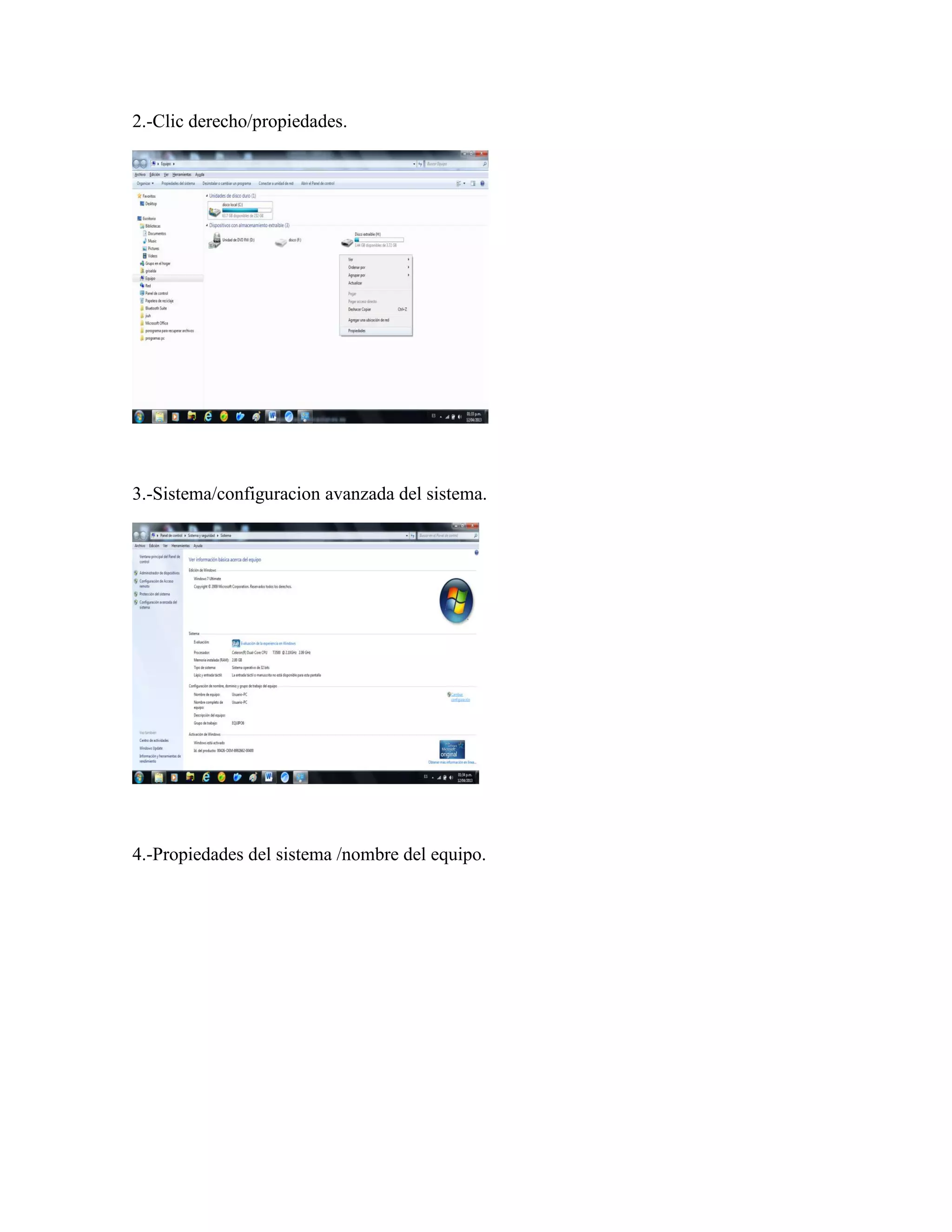

3. 2.-Clic derecho/propiedades.
3.-Sistema/configuracion avanzada del sistema.
4.-Propiedades del sistema /nombre del equipo.

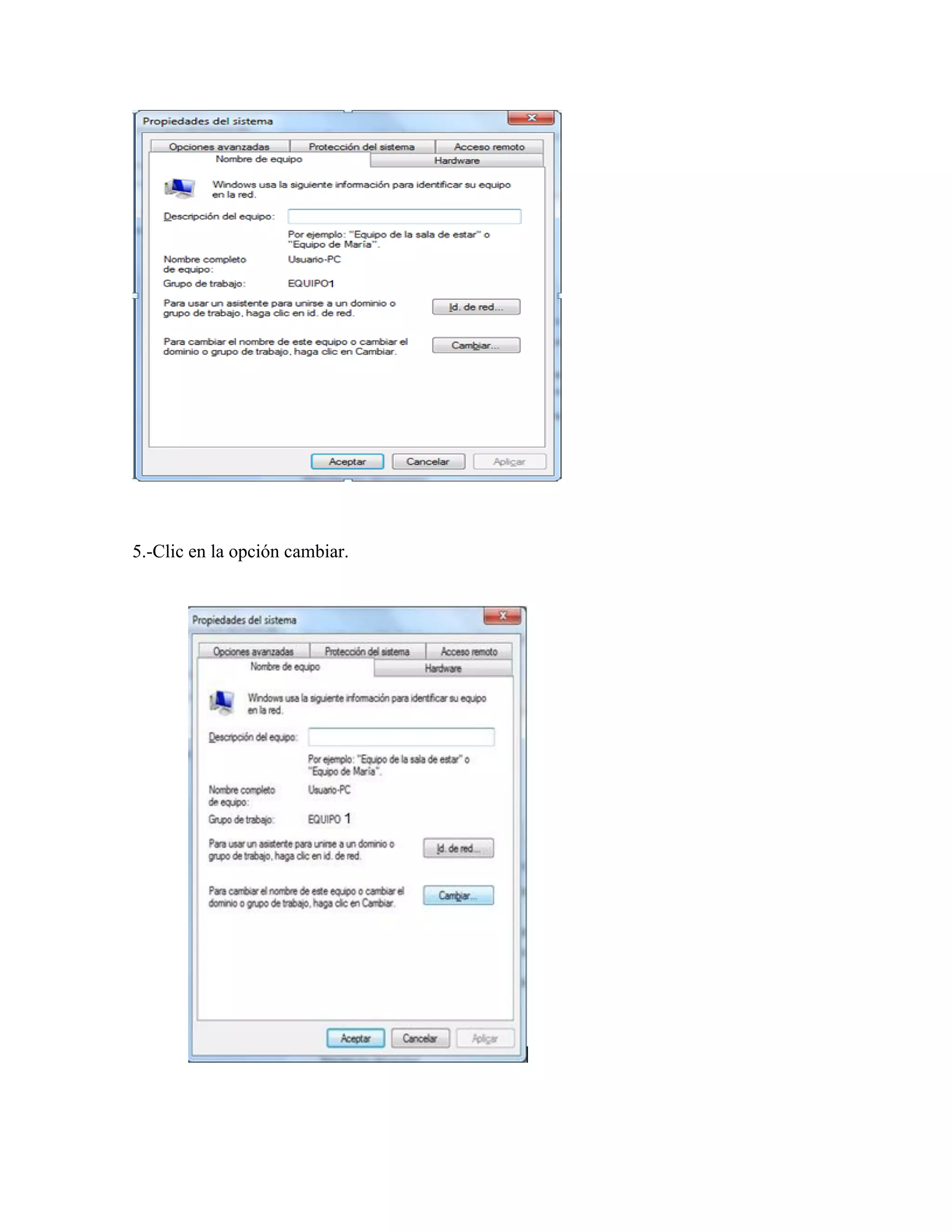

4. 5.-Clic en la opción cambiar.

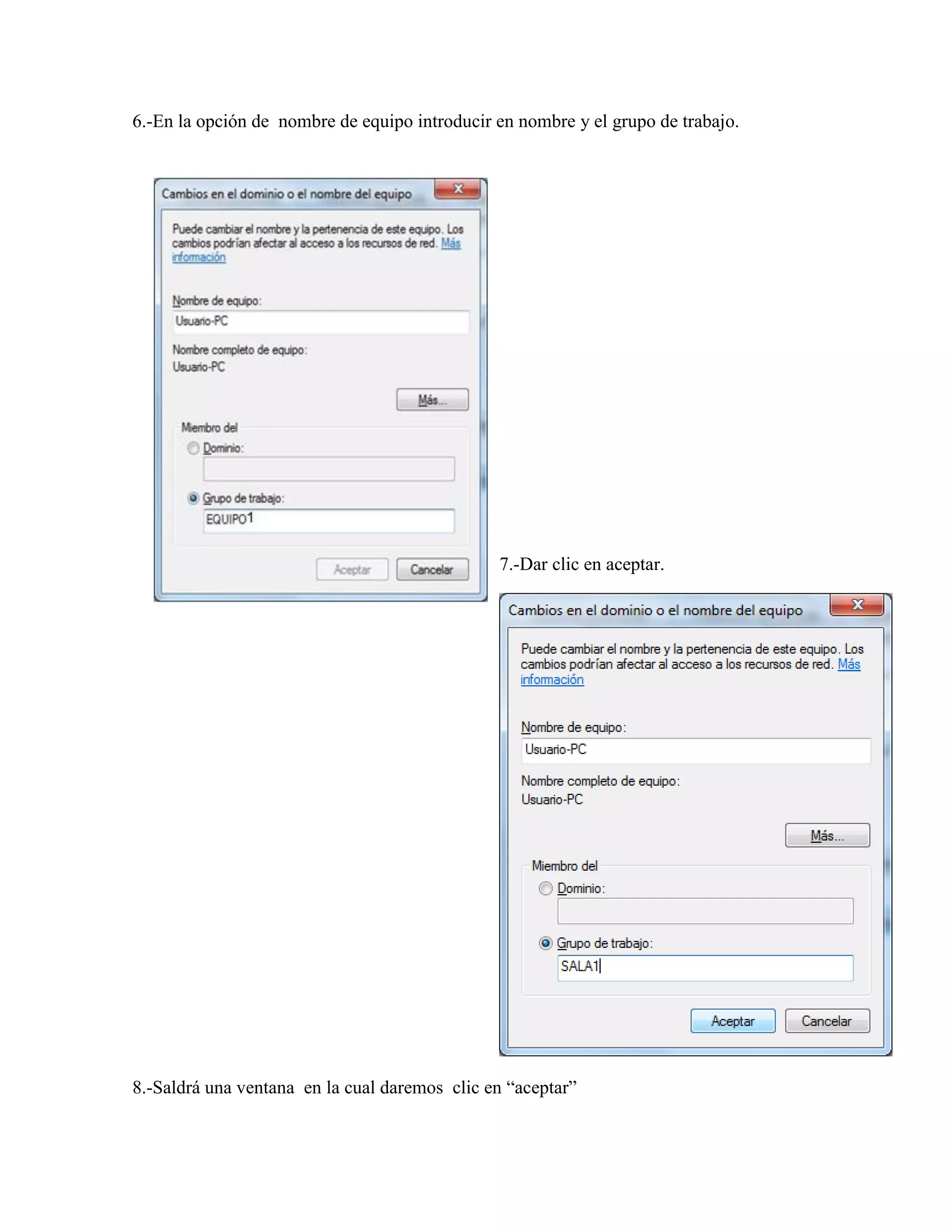

5. 6.-En la opción de nombre de equipo introducir en nombre y el grupo de trabajo.
7.-Dar clic en aceptar.
8.-Saldrá una ventana en la cual daremos clic en “aceptar”

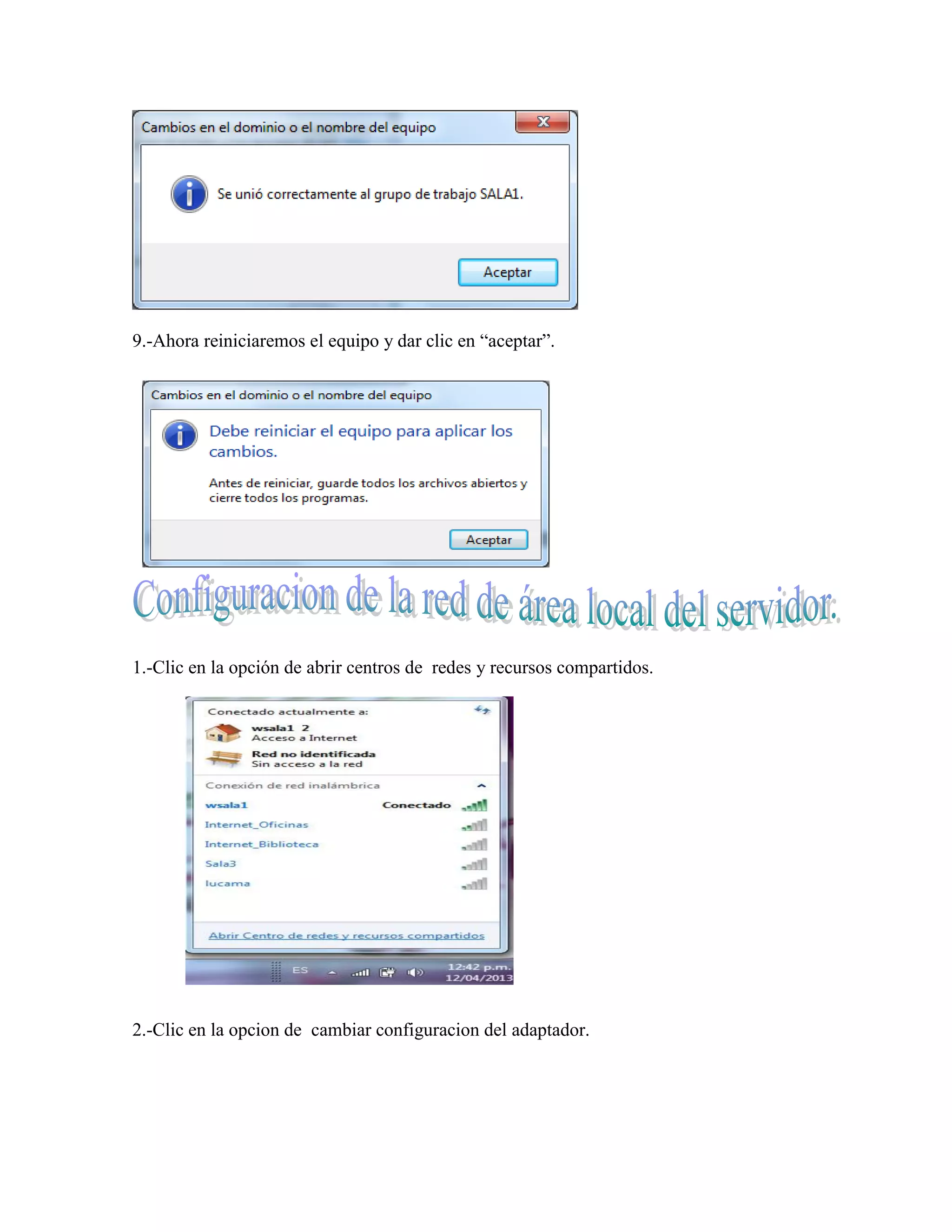

6. 9.-Ahora reiniciaremos el equipo y dar clic en “aceptar”.
1.-Clic en la opción de abrir centros de redes y recursos compartidos.
2.-Clic en la opcion de cambiar configuracion del adaptador.

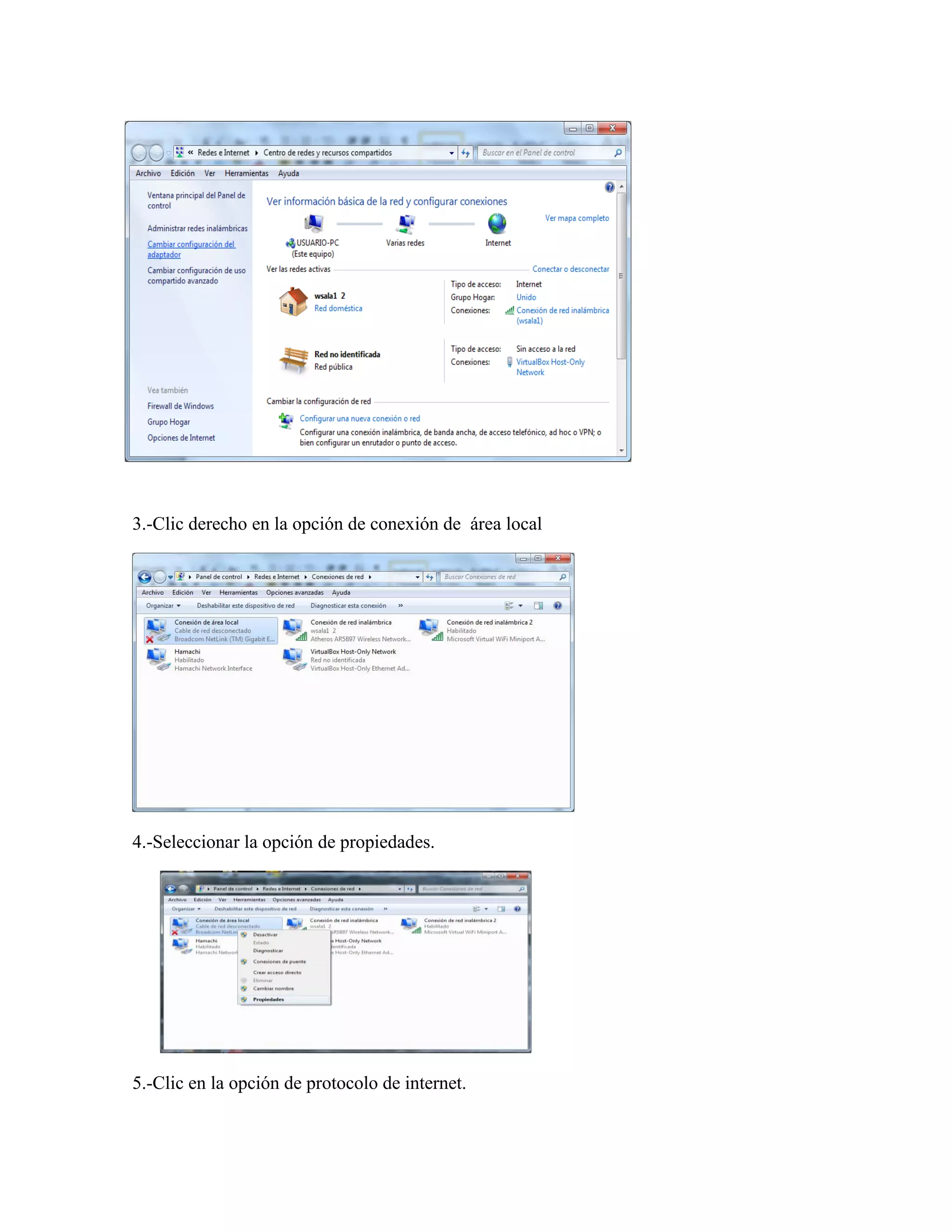

7. 3.-Clic derecho en la opción de conexión de área local
4.-Seleccionar la opción de propiedades.
5.-Clic en la opción de protocolo de internet.

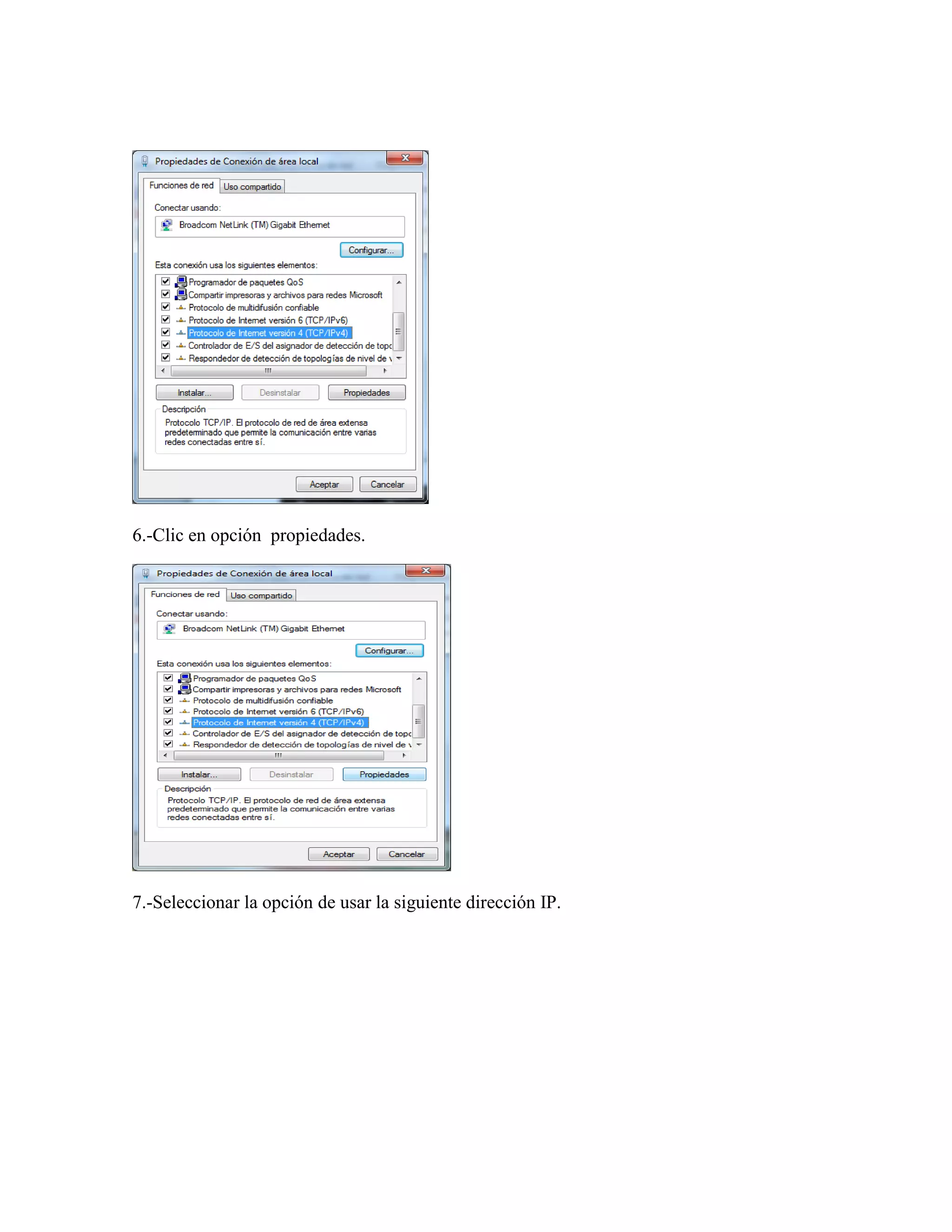

8. 6.-Clic en opción propiedades.
7.-Seleccionar la opción de usar la siguiente dirección IP.

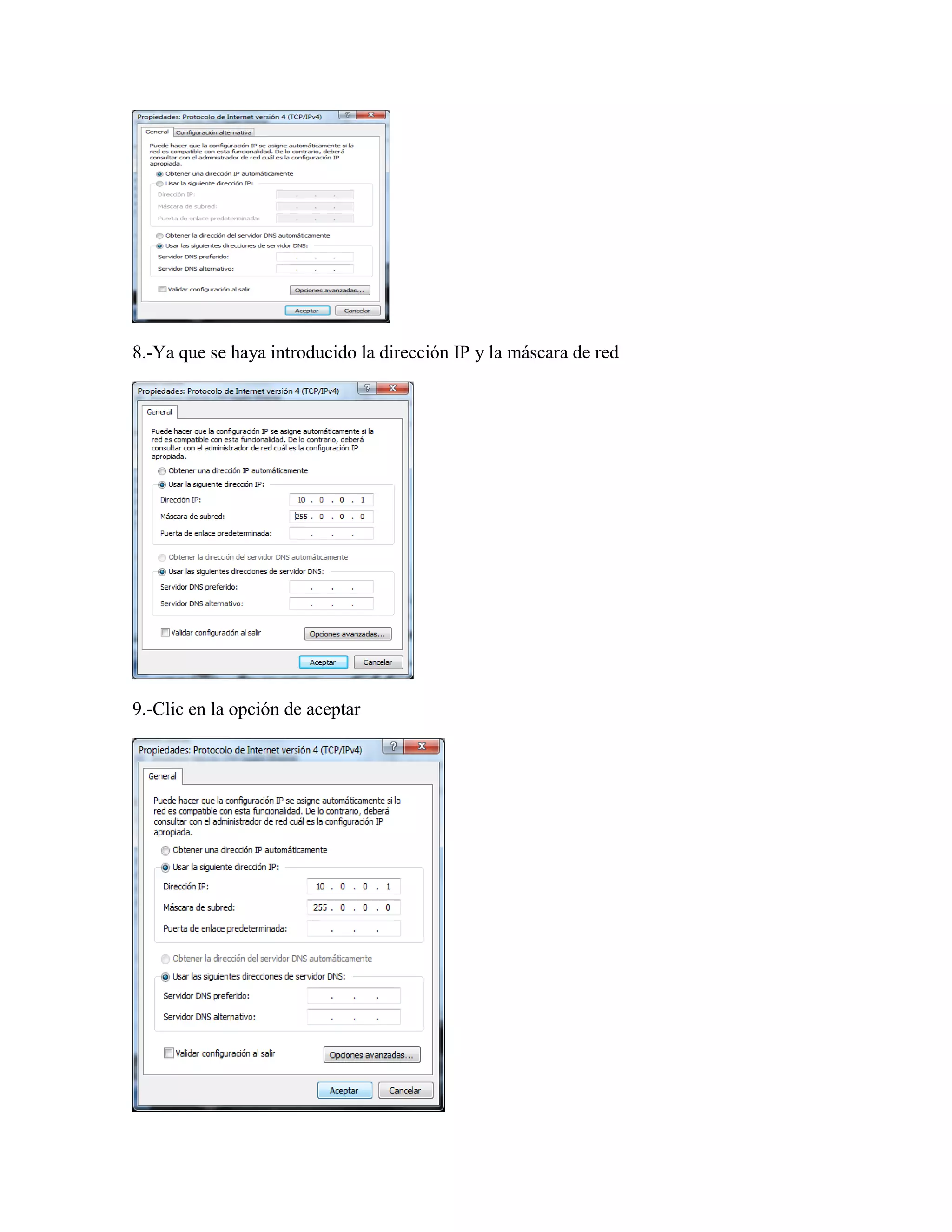

9. 8.-Ya que se haya introducido la dirección IP y la máscara de red
9.-Clic en la opción de aceptar

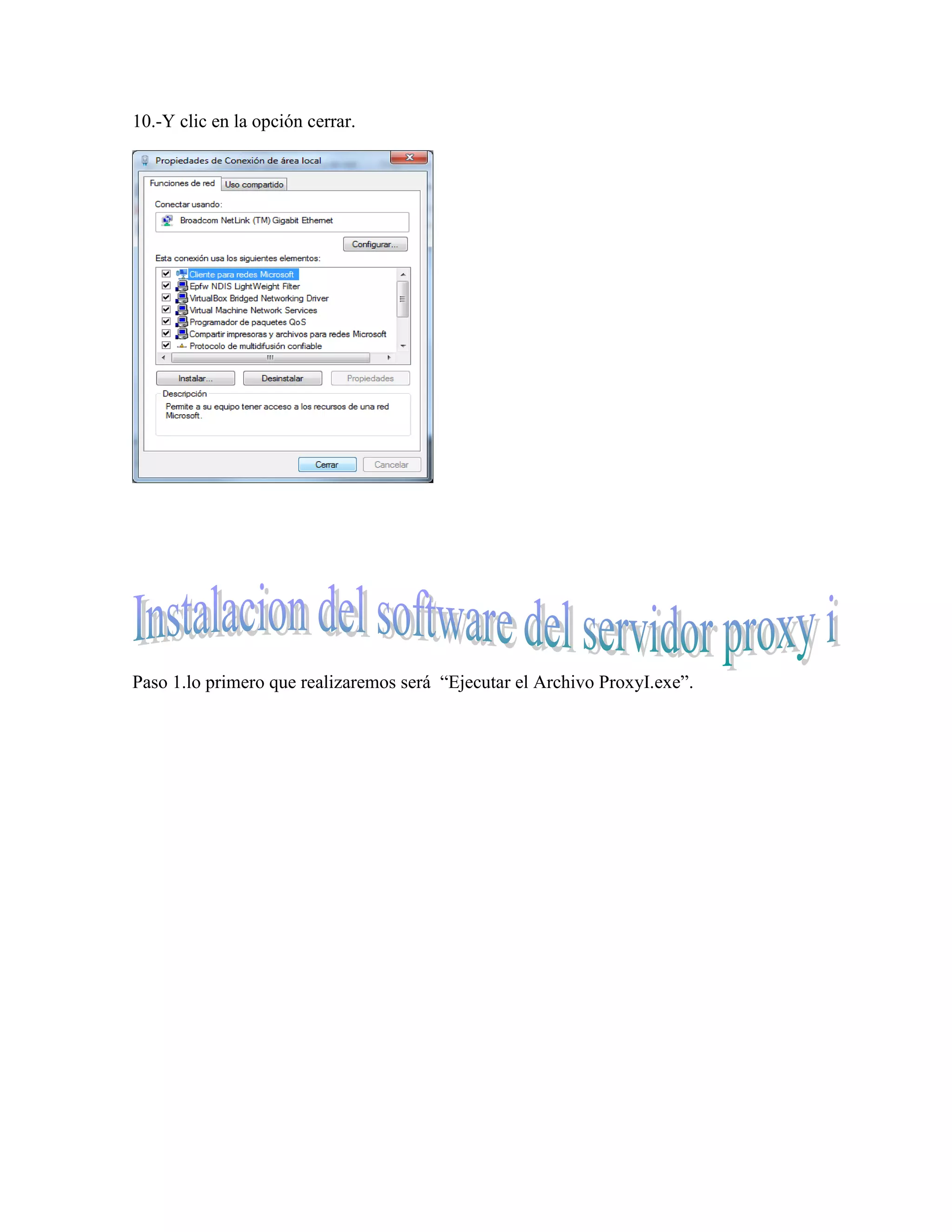

10. 10.-Y clic en la opción cerrar.
Paso 1.lo primero que realizaremos será “Ejecutar el Archivo ProxyI.exe”.

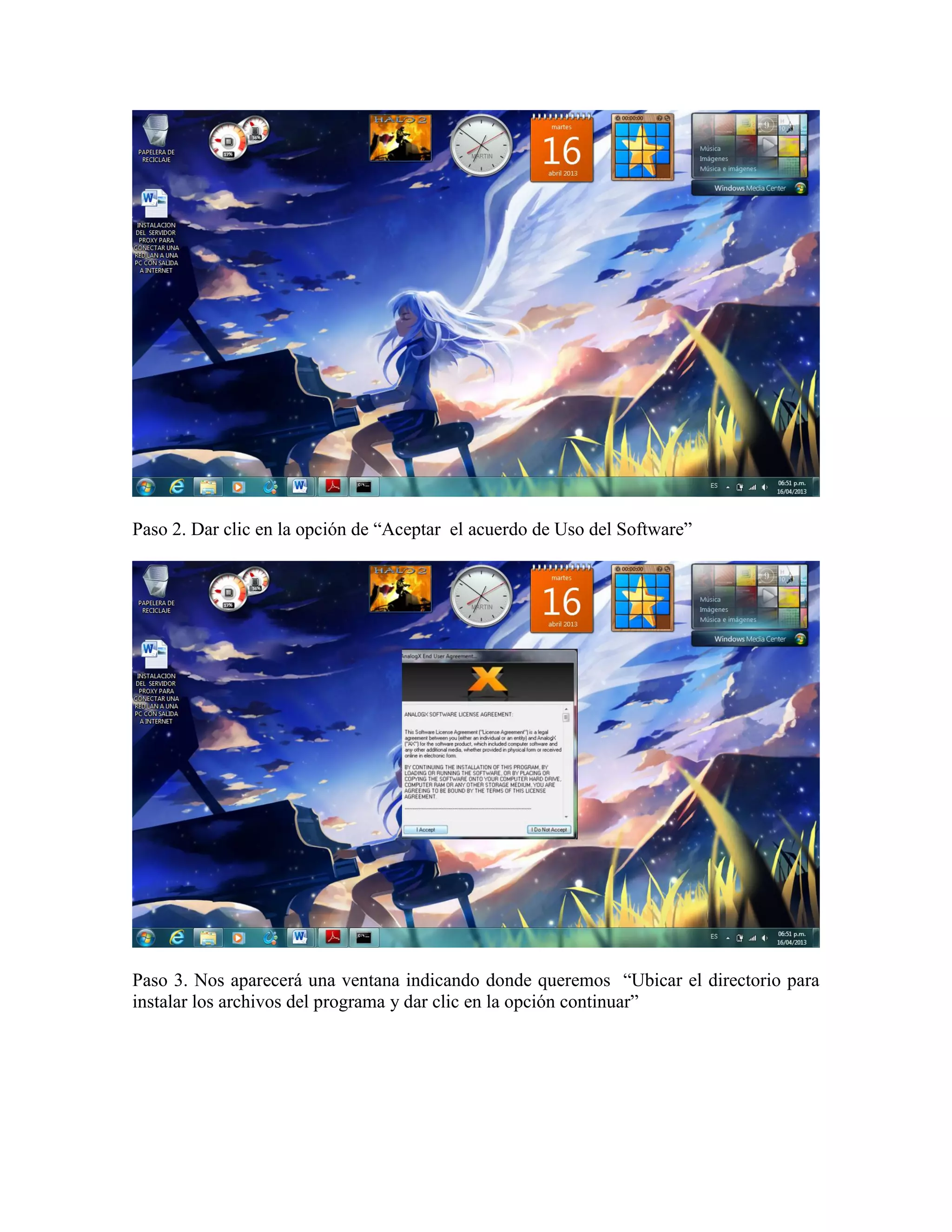

11. Paso 2. Dar clic en la opción de “Aceptar el acuerdo de Uso del Software”
Paso 3. Nos aparecerá una ventana indicando donde queremos “Ubicar el directorio para
instalar los archivos del programa y dar clic en la opción continuar”

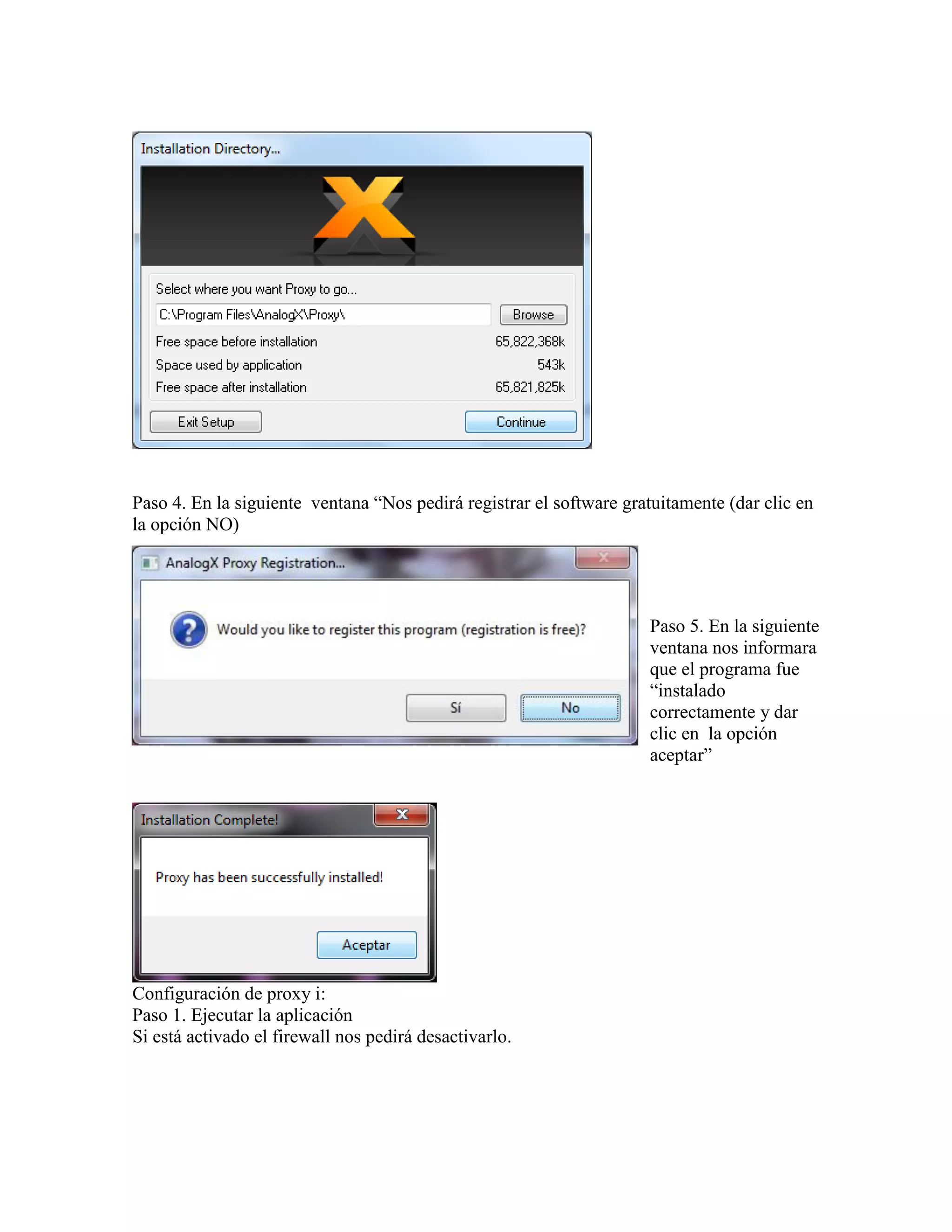

12. Paso 4. En la siguiente ventana “Nos pedirá registrar el software gratuitamente (dar clic en
la opción NO)
Paso 5. En la siguiente
ventana nos informara
que el programa fue
“instalado
correctamente y dar
clic en la opción
aceptar”
Configuración de proxy i:
Paso 1. Ejecutar la aplicación
Si está activado el firewall nos pedirá desactivarlo.

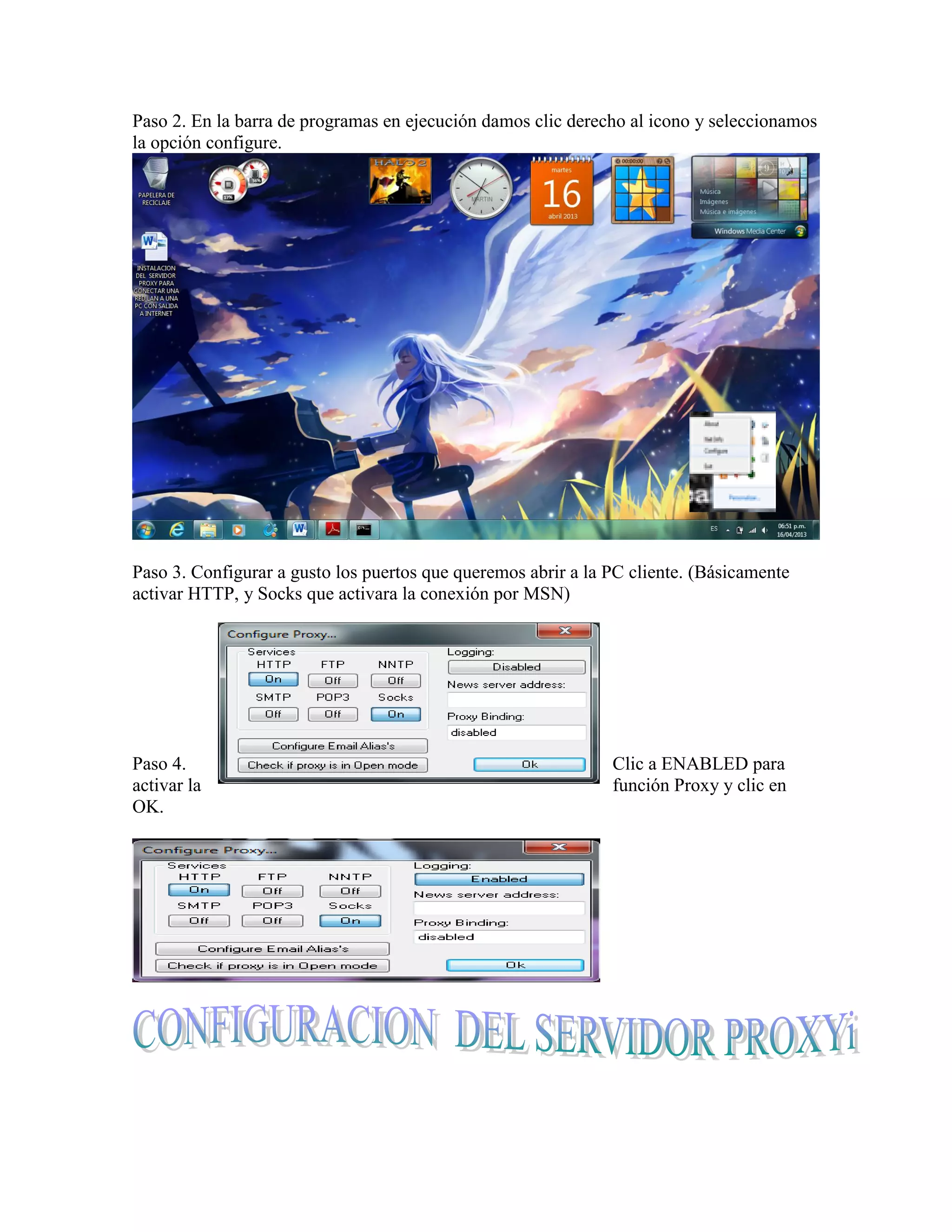

13. Paso 2. En la barra de programas en ejecución damos clic derecho al icono y seleccionamos
la opción configure.
Paso 3. Configurar a gusto los puertos que queremos abrir a la PC cliente. (Básicamente
activar HTTP, y Socks que activara la conexión por MSN)
Paso 4. Clic a ENABLED para
activar la función Proxy y clic en
OK.

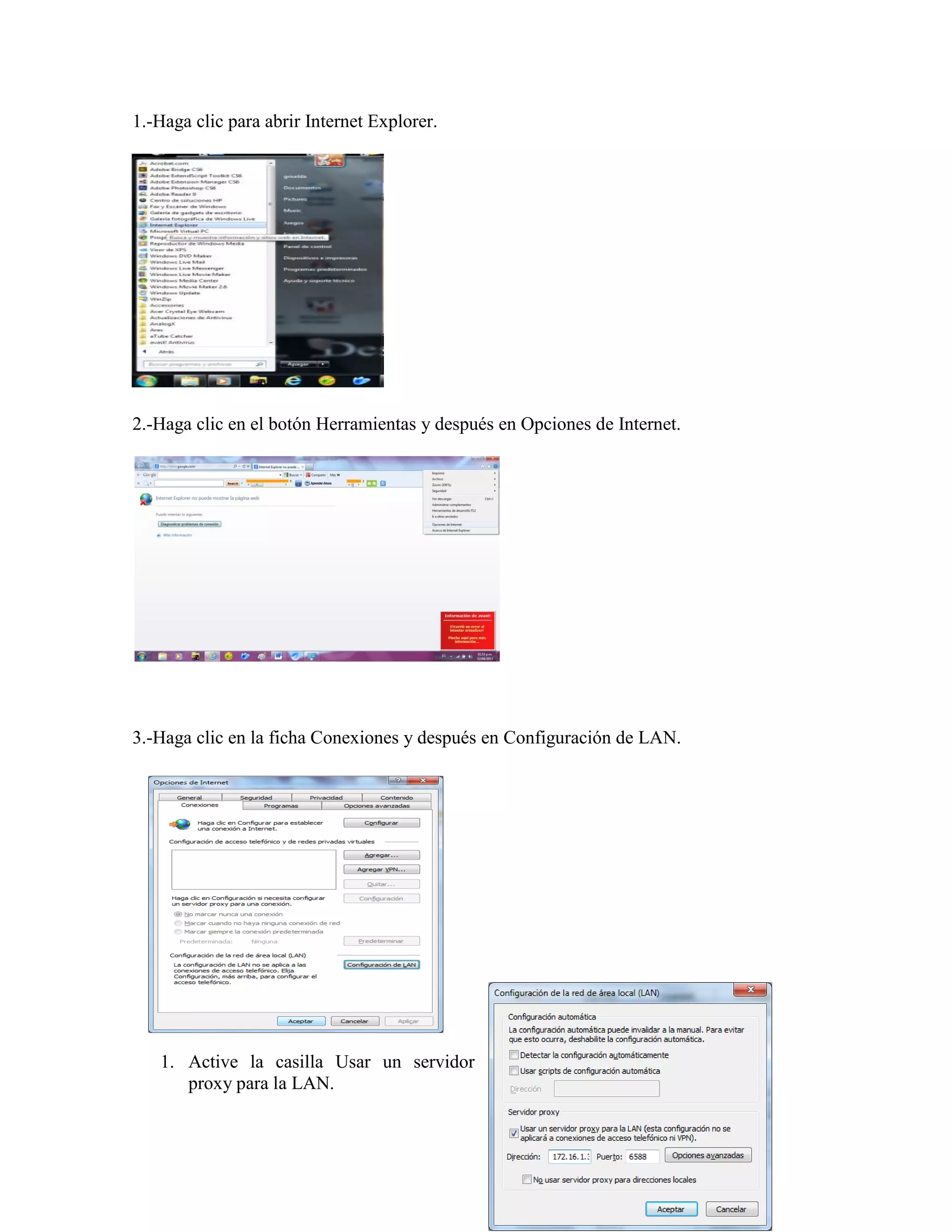

14. 1.-Haga clic para abrir Internet Explorer.
2.-Haga clic en el botón Herramientas y después en Opciones de Internet.
3.-Haga clic en la ficha Conexiones y después en Configuración de LAN.
1. Active la casilla Usar un servidor
proxy para la LAN.

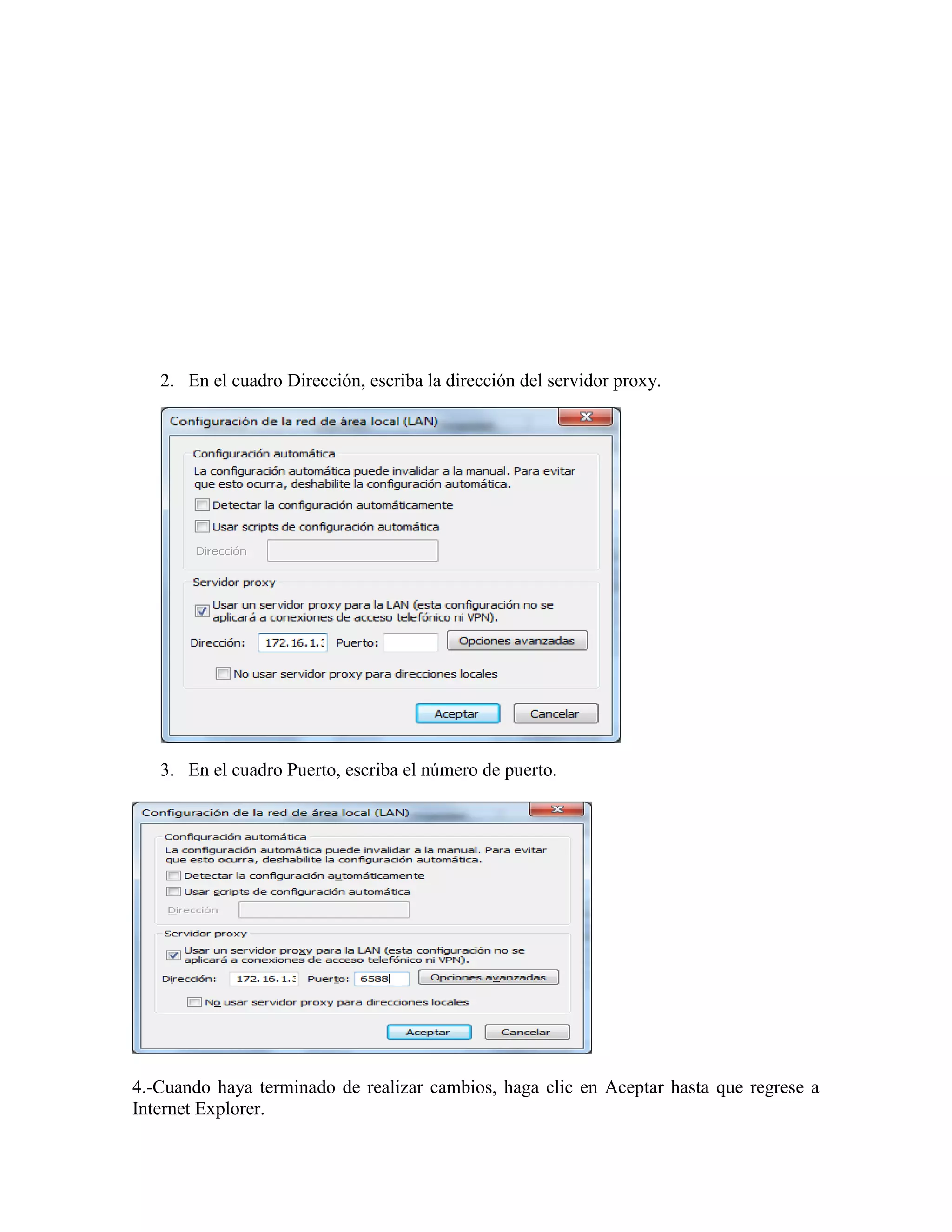

15. 2. En el cuadro Dirección, escriba la dirección del servidor proxy.
3. En el cuadro Puerto, escriba el número de puerto.
4.-Cuando haya terminado de realizar cambios, haga clic en Aceptar hasta que regrese a
Internet Explorer.

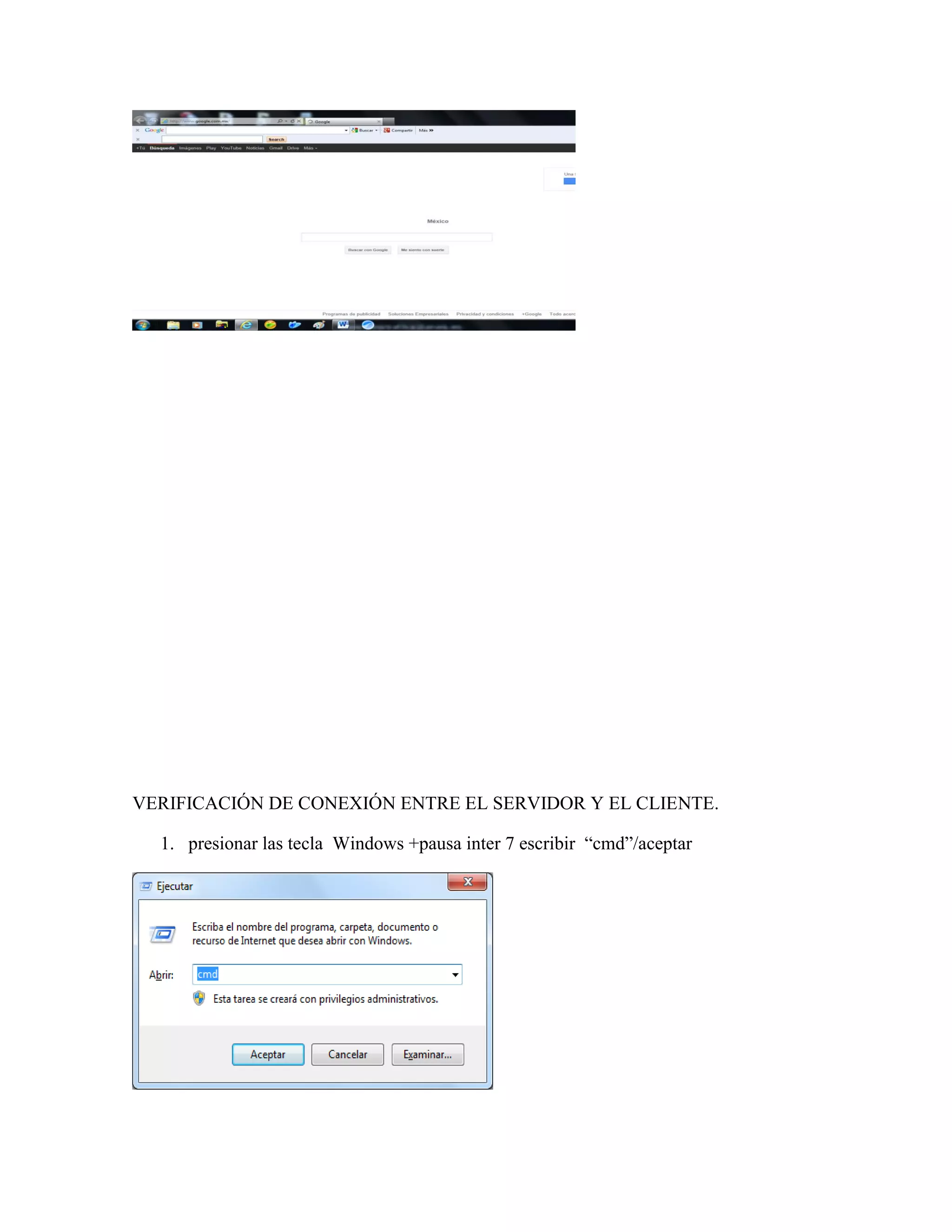

16. VERIFICACIÓN DE CONEXIÓN ENTRE EL SERVIDOR Y EL CLIENTE.
1. presionar las tecla Windows +pausa inter 7 escribir “cmd”/aceptar

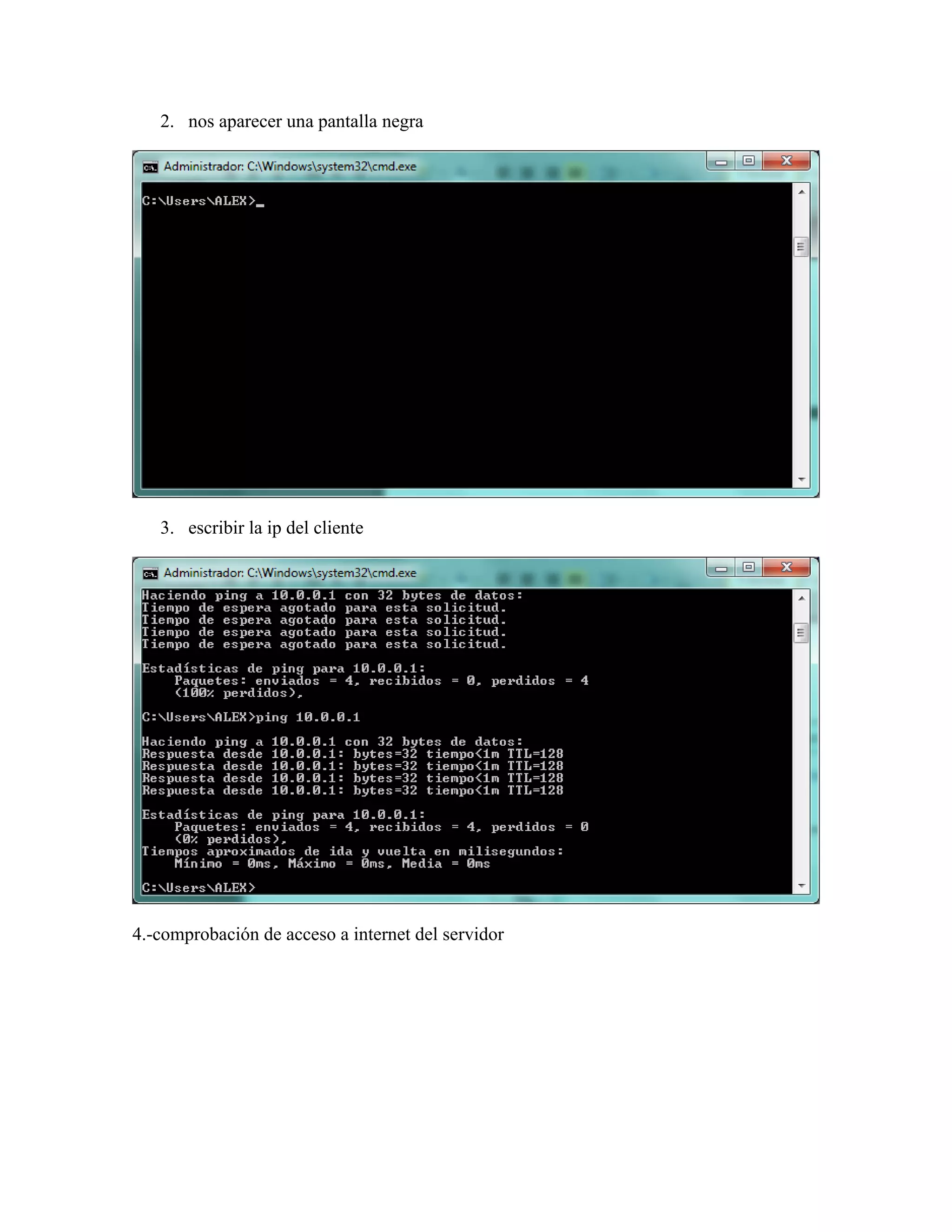

17. 2. nos aparecer una pantalla negra
3. escribir la ip del cliente
4.-comprobación de acceso a internet del servidor

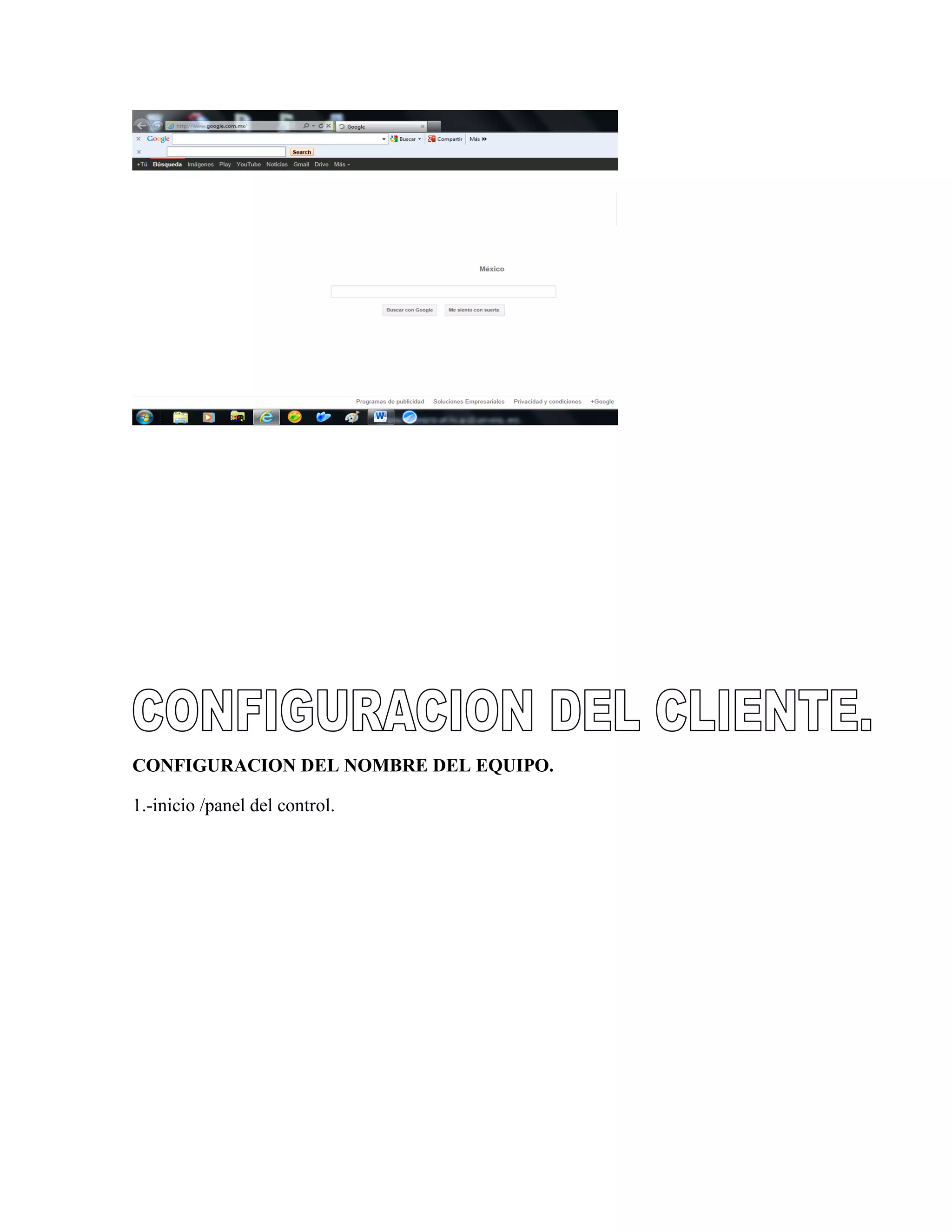

18. CONFIGURACION DEL NOMBRE DEL EQUIPO.
1.-inicio /panel del control.

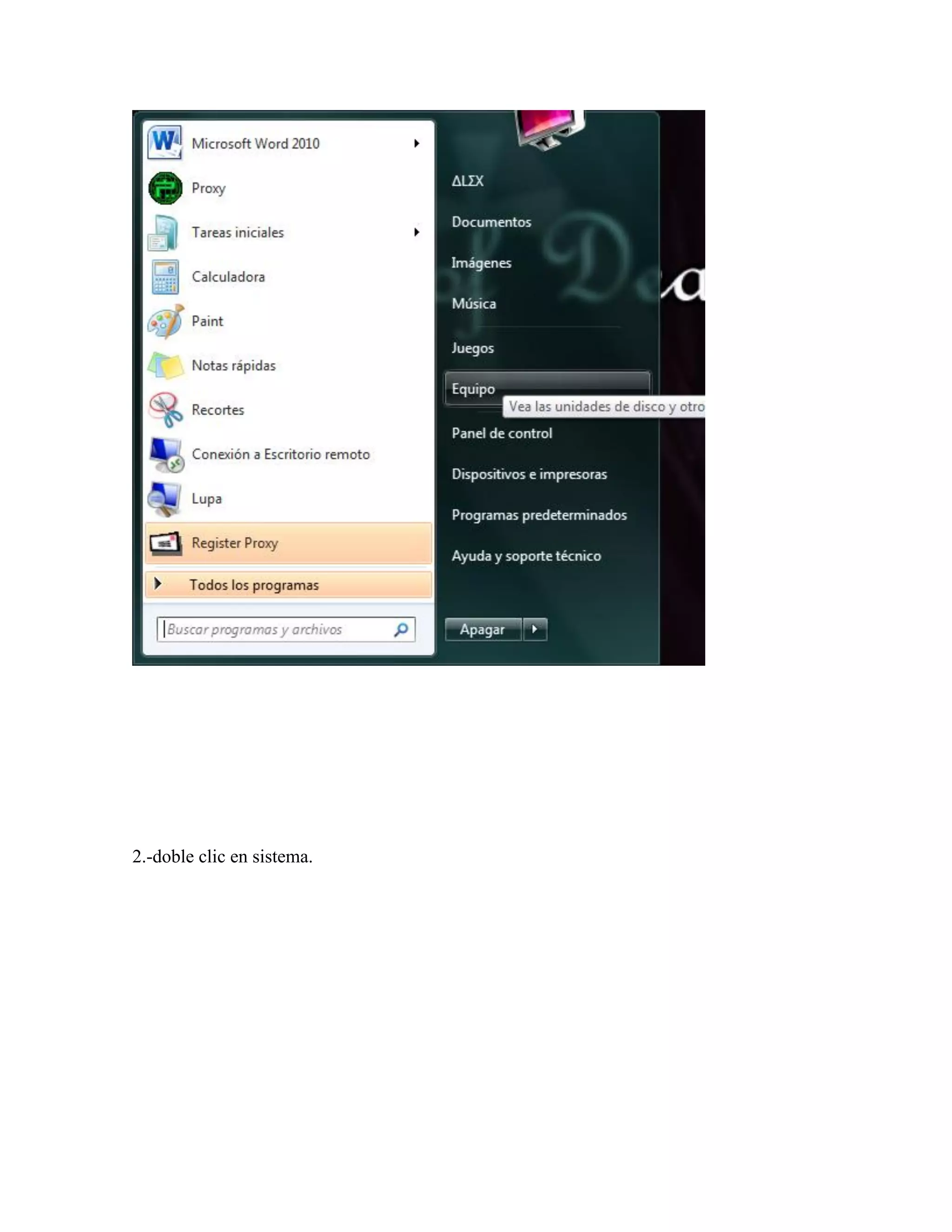

19. 2.-doble clic en sistema.

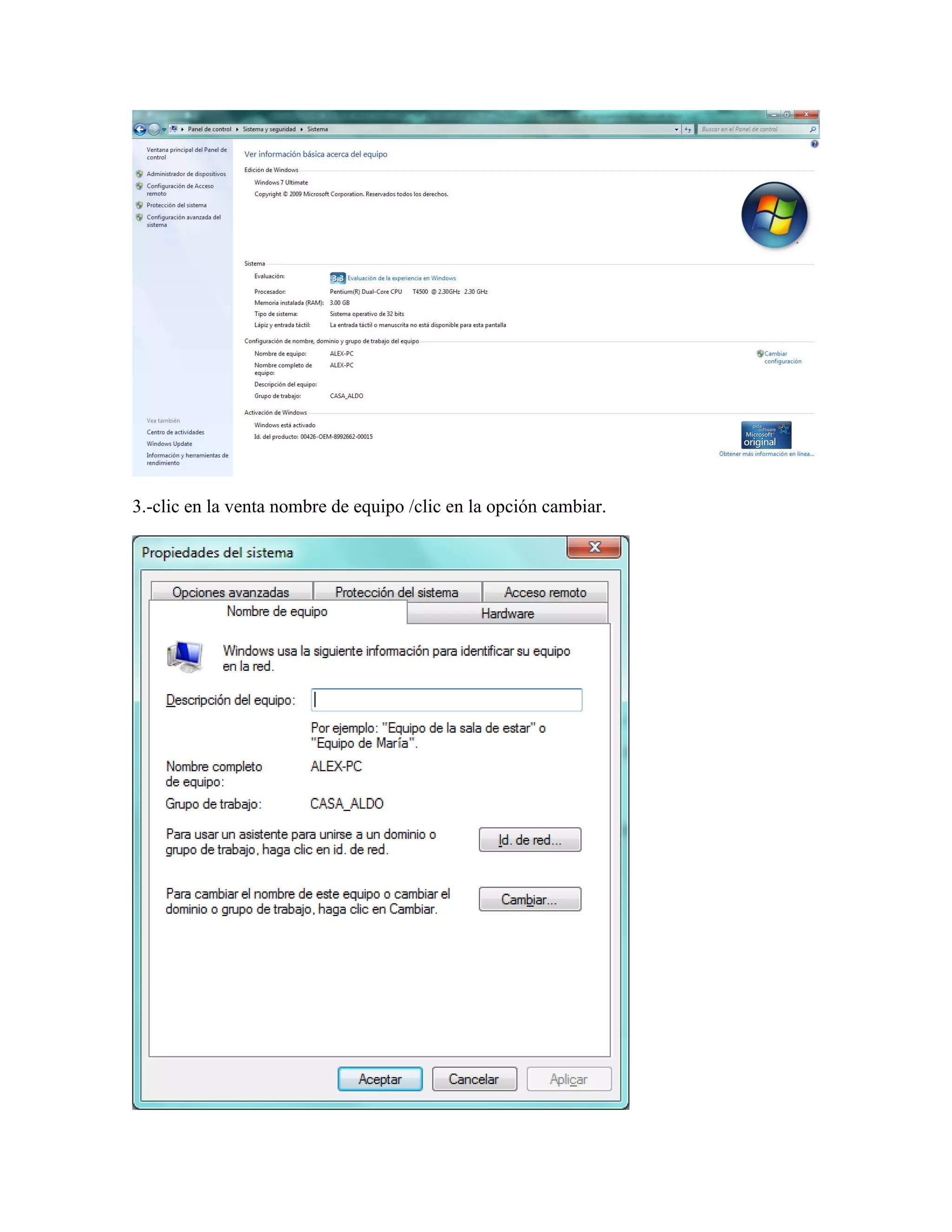

20. 3.-clic en la venta nombre de equipo /clic en la opción cambiar.

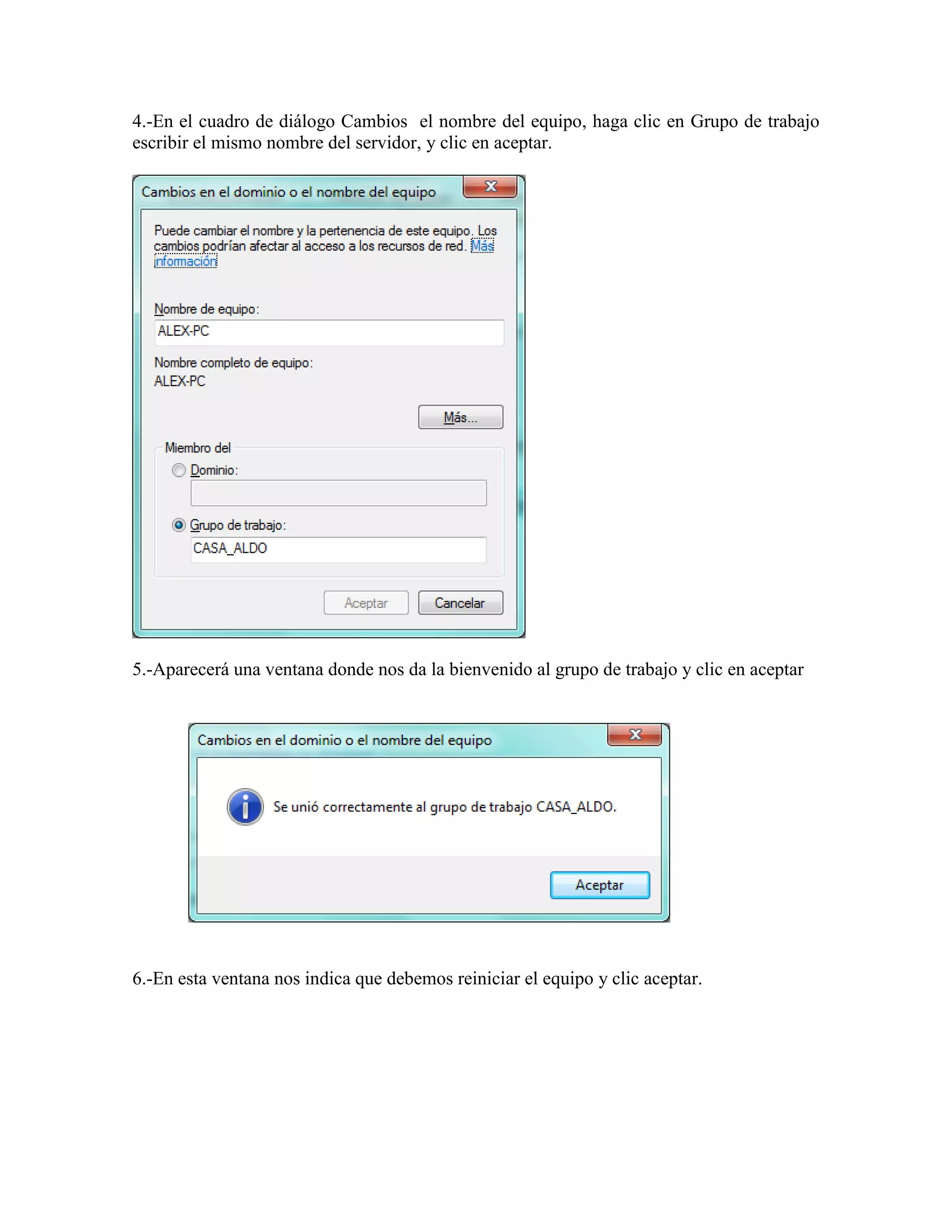

21. 4.-En el cuadro de diálogo Cambios el nombre del equipo, haga clic en Grupo de trabajo
escribir el mismo nombre del servidor, y clic en aceptar.
5.-Aparecerá una ventana donde nos da la bienvenido al grupo de trabajo y clic en aceptar
6.-En esta ventana nos indica que debemos reiniciar el equipo y clic aceptar.

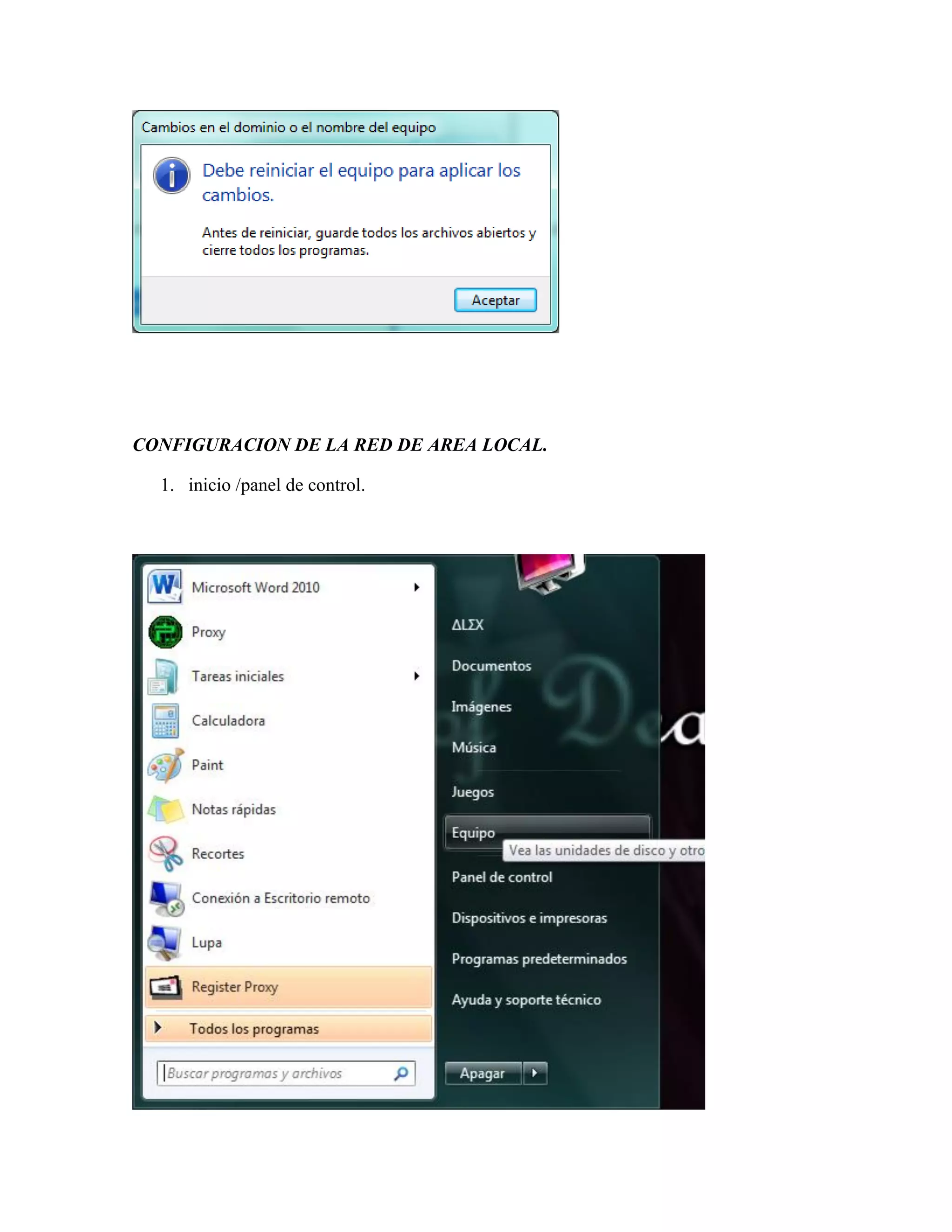

22. CONFIGURACION DE LA RED DE AREA LOCAL.
1. inicio /panel de control.

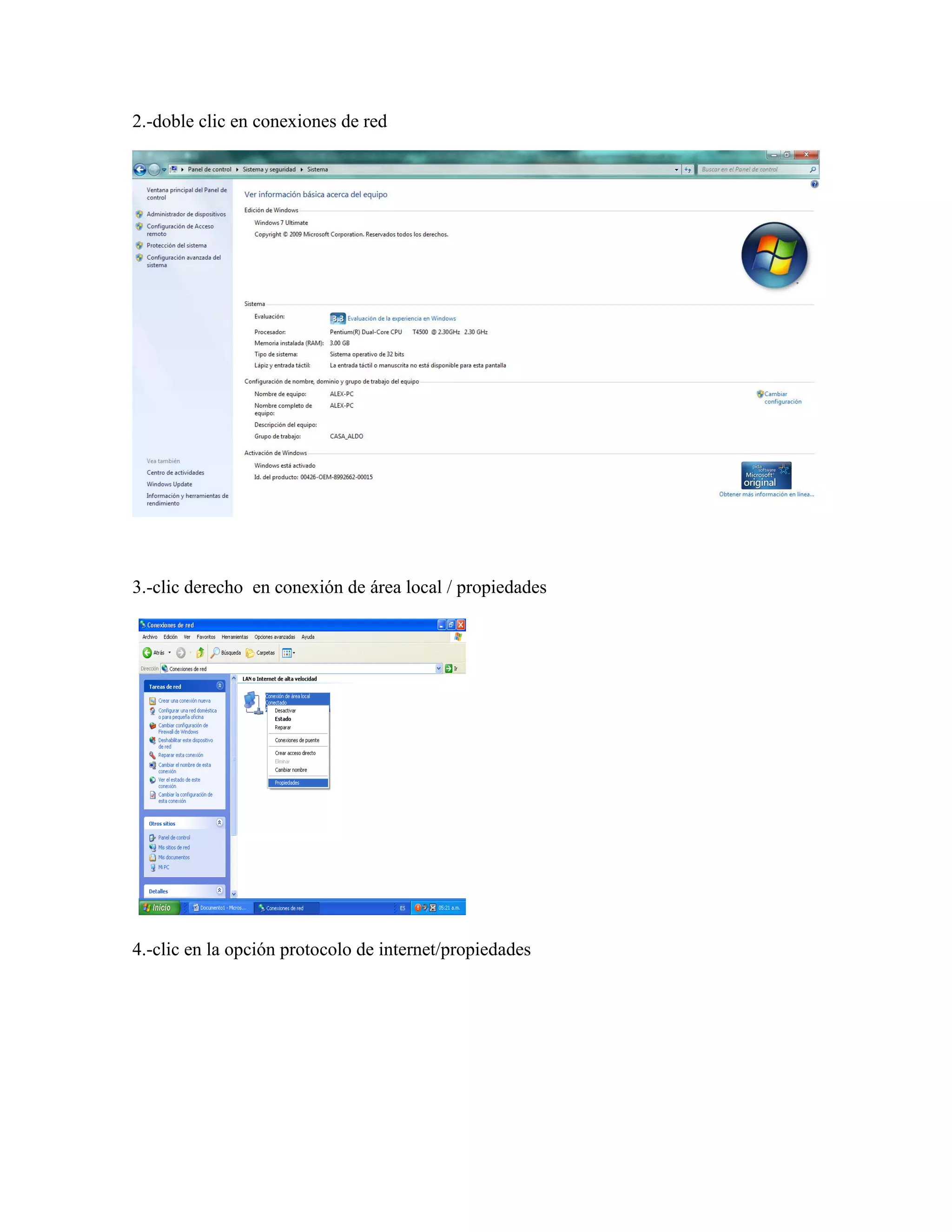

23. 2.-doble clic en conexiones de red
3.-clic derecho en conexión de área local / propiedades
4.-clic en la opción protocolo de internet/propiedades

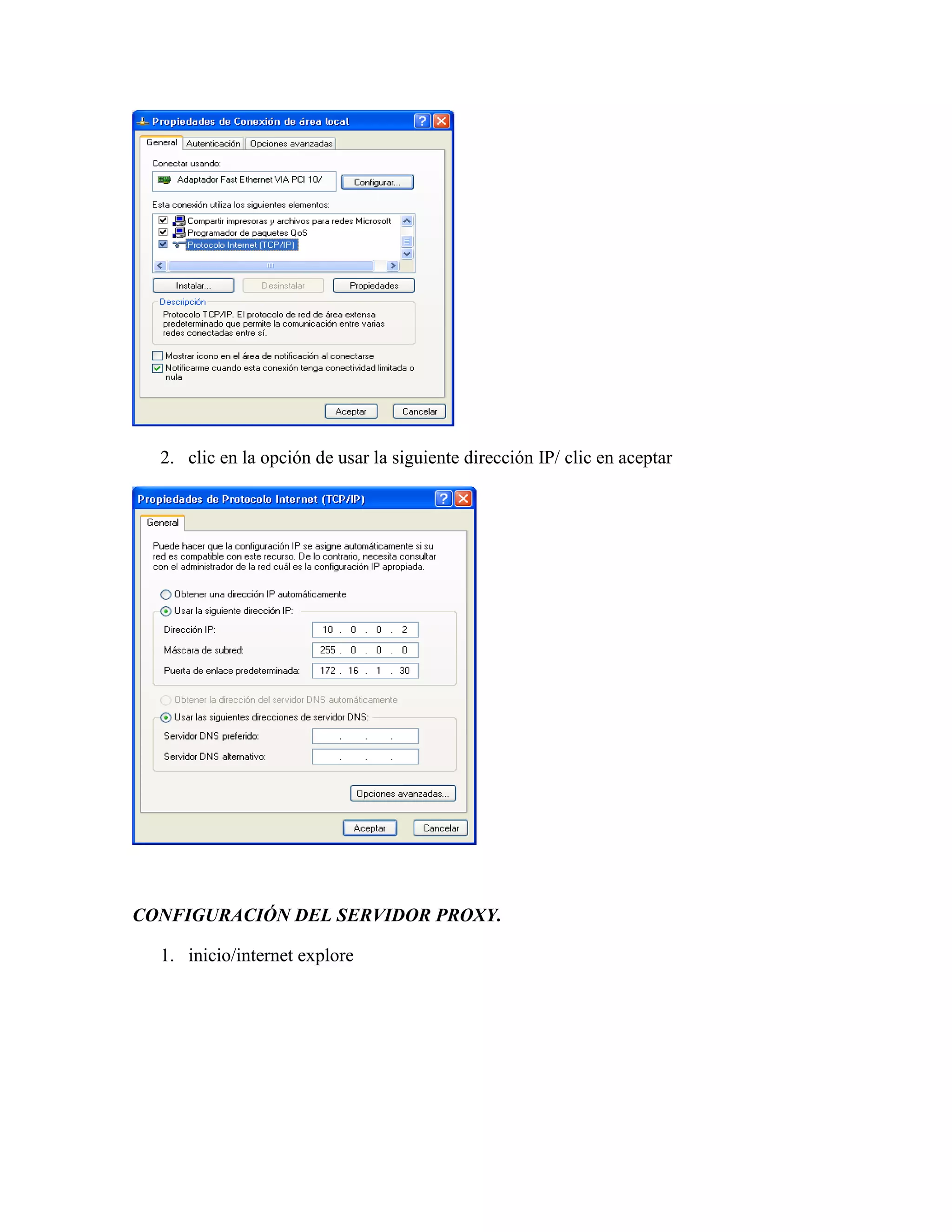

24. 2. clic en la opción de usar la siguiente dirección IP/ clic en aceptar
CONFIGURACIÓN DEL SERVIDOR PROXY.
1. inicio/internet explore

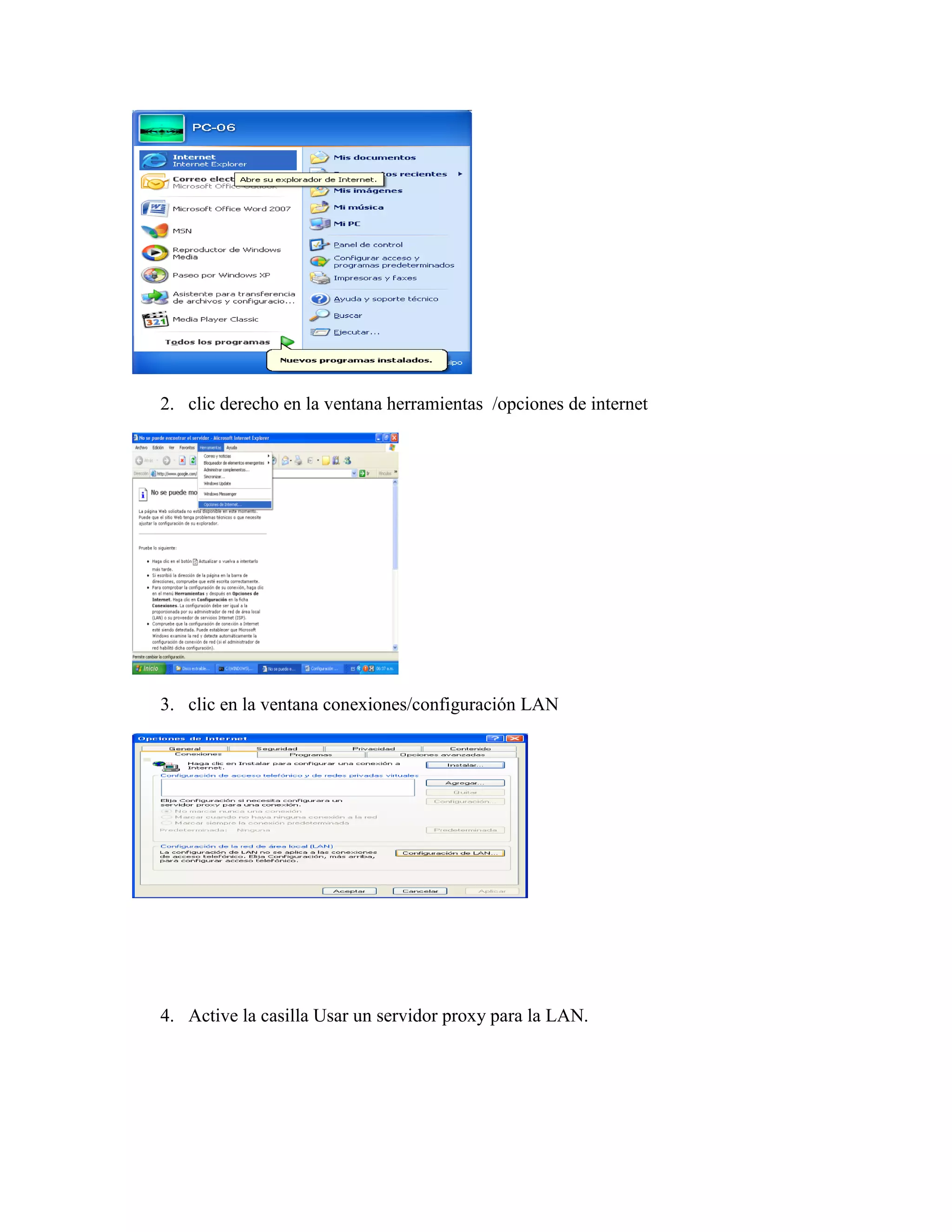

25. 2. clic derecho en la ventana herramientas /opciones de internet
3. clic en la ventana conexiones/configuración LAN
4. Active la casilla Usar un servidor proxy para la LAN.

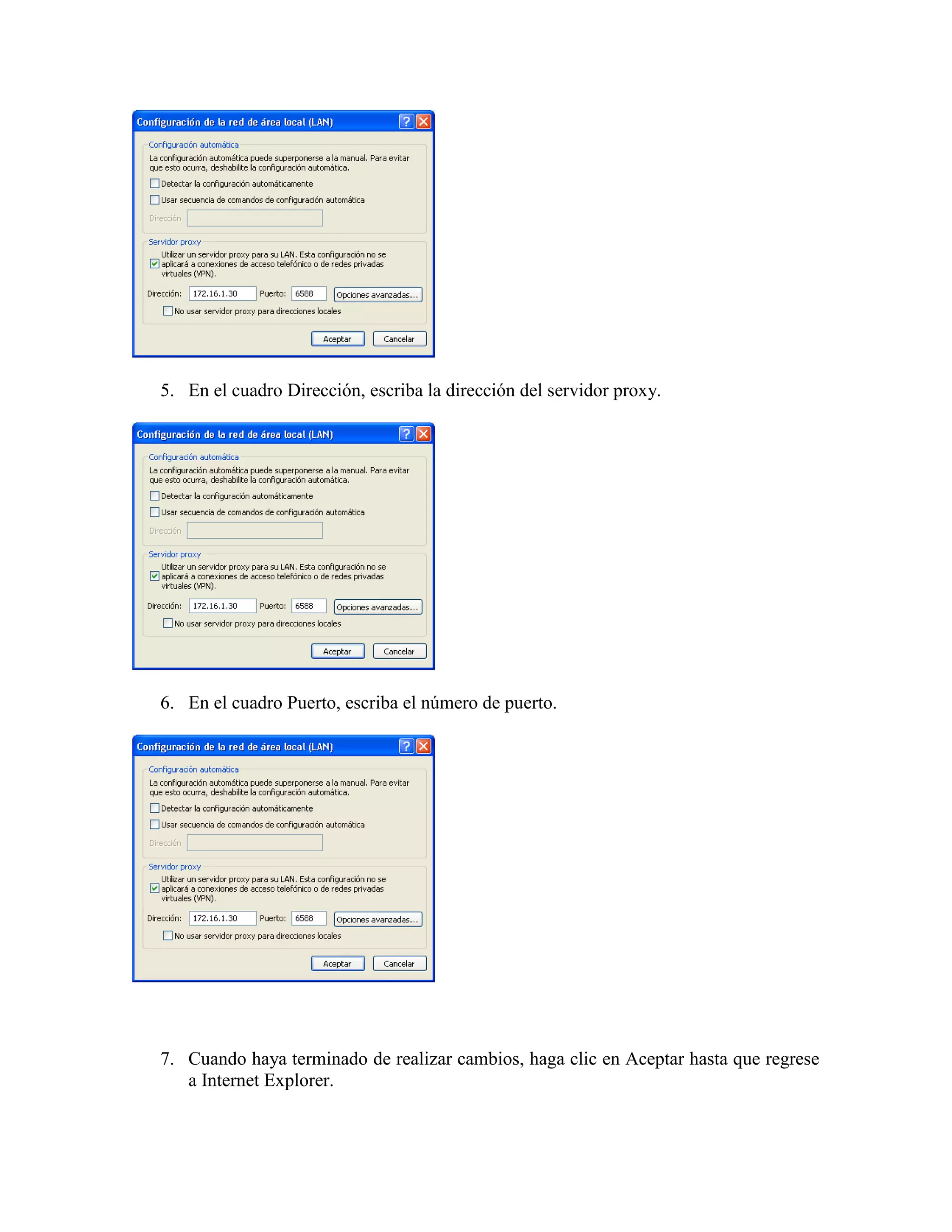

26. 5. En el cuadro Dirección, escriba la dirección del servidor proxy.
6. En el cuadro Puerto, escriba el número de puerto.
7. Cuando haya terminado de realizar cambios, haga clic en Aceptar hasta que regrese
a Internet Explorer.

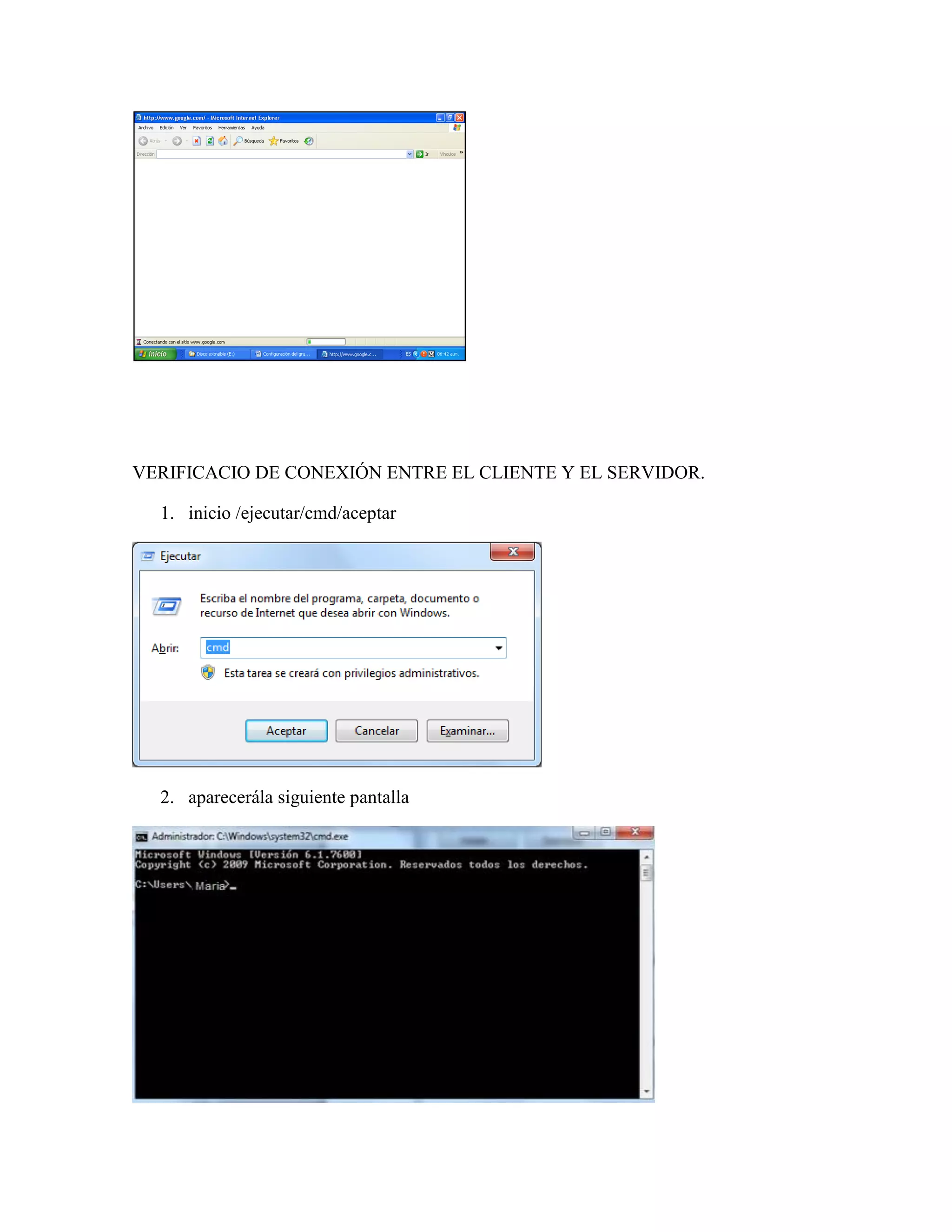

27. VERIFICACIO DE CONEXIÓN ENTRE EL CLIENTE Y EL SERVIDOR.
1. inicio /ejecutar/cmd/aceptar
2. aparecerála siguiente pantalla

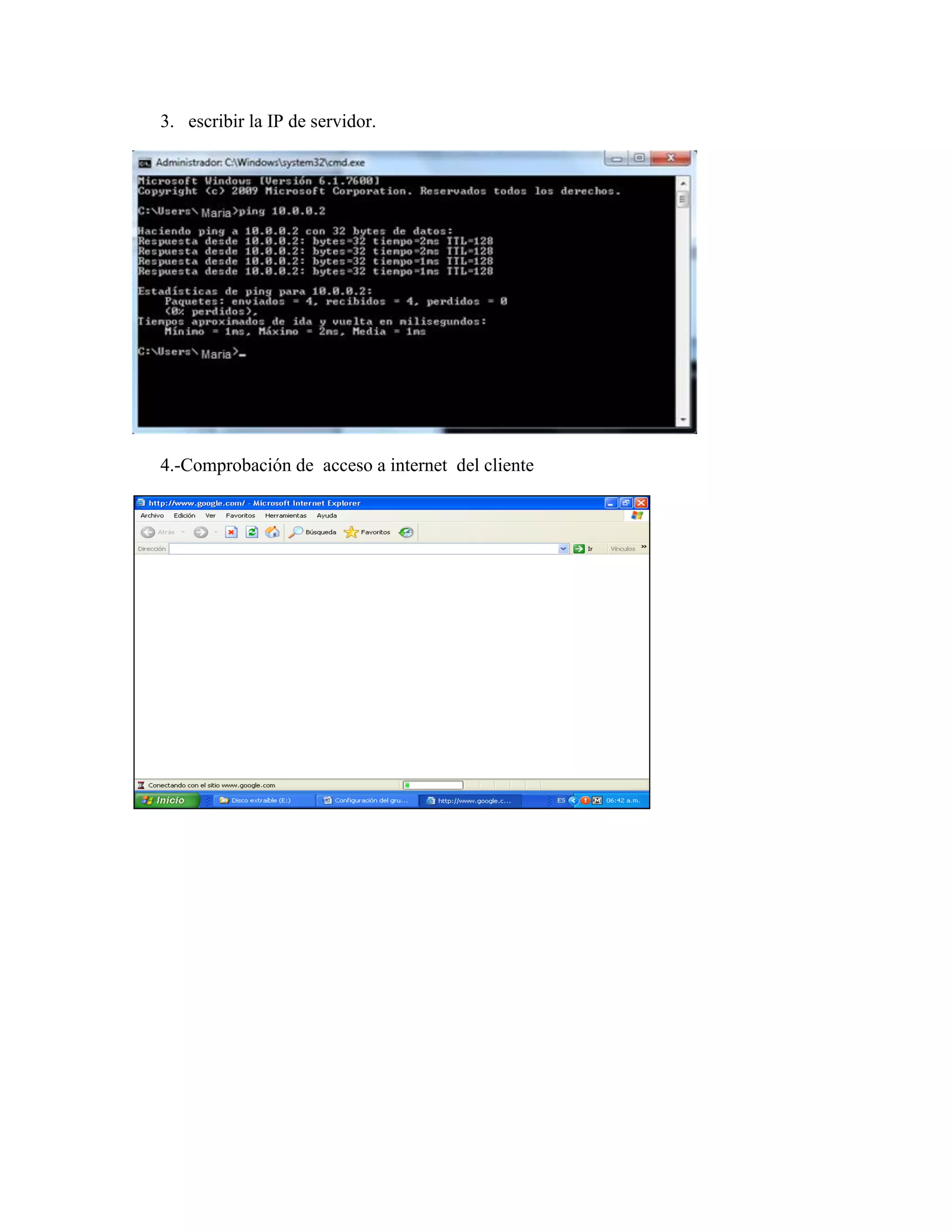

28. 3. escribir la IP de servidor.
4.-Comprobación de acceso a internet del cliente

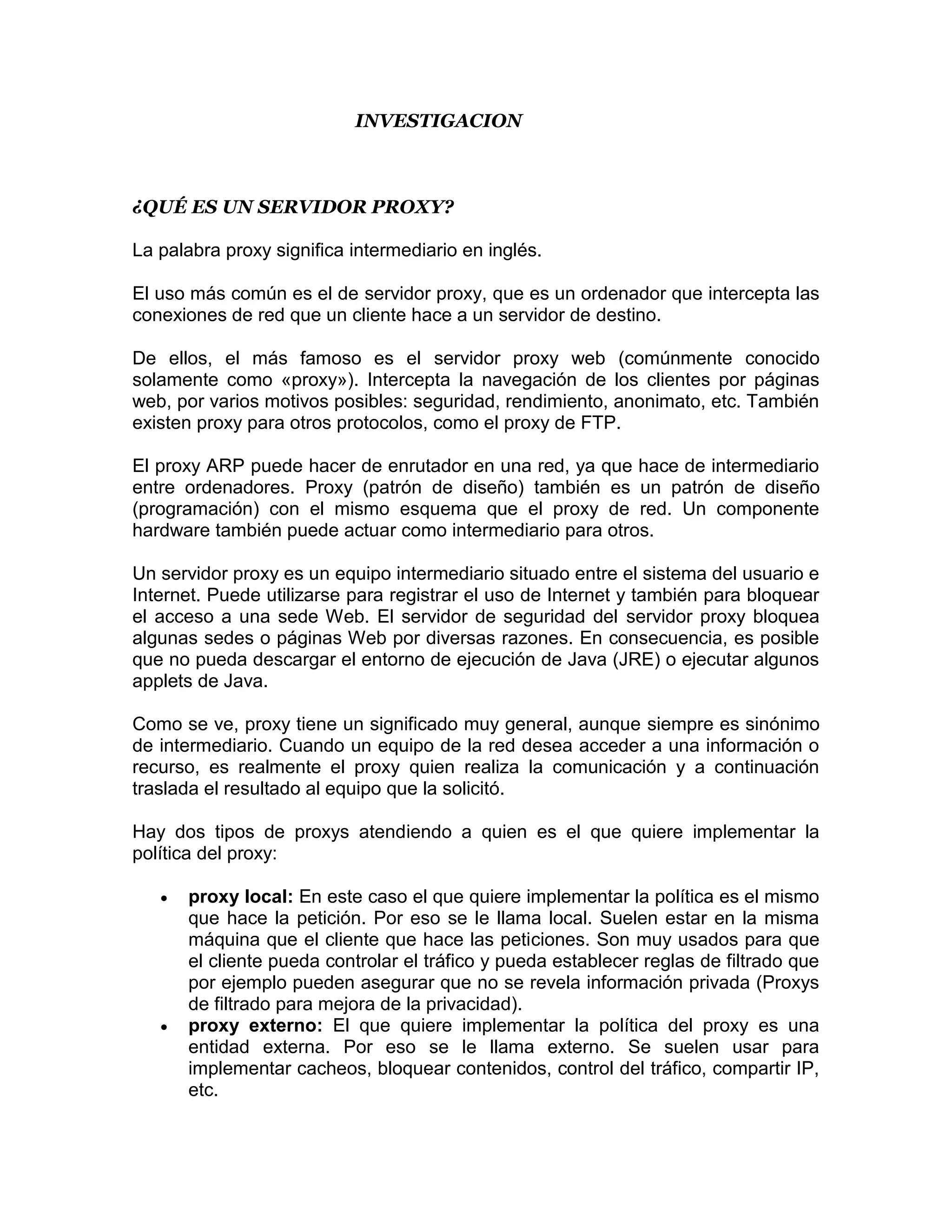

29. INVESTIGACION
¿QUÉ ES UN SERVIDOR PROXY?
La palabra proxy significa intermediario en inglés.
El uso más común es el de servidor proxy, que es un ordenador que intercepta las
conexiones de red que un cliente hace a un servidor de destino.
De ellos, el más famoso es el servidor proxy web (comúnmente conocido
solamente como «proxy»). Intercepta la navegación de los clientes por páginas
web, por varios motivos posibles: seguridad, rendimiento, anonimato, etc. También
existen proxy para otros protocolos, como el proxy de FTP.
El proxy ARP puede hacer de enrutador en una red, ya que hace de intermediario
entre ordenadores. Proxy (patrón de diseño) también es un patrón de diseño
(programación) con el mismo esquema que el proxy de red. Un componente
hardware también puede actuar como intermediario para otros.
Un servidor proxy es un equipo intermediario situado entre el sistema del usuario e
Internet. Puede utilizarse para registrar el uso de Internet y también para bloquear
el acceso a una sede Web. El servidor de seguridad del servidor proxy bloquea
algunas sedes o páginas Web por diversas razones. En consecuencia, es posible
que no pueda descargar el entorno de ejecución de Java (JRE) o ejecutar algunos
applets de Java.
Como se ve, proxy tiene un significado muy general, aunque siempre es sinónimo
de intermediario. Cuando un equipo de la red desea acceder a una información o
recurso, es realmente el proxy quien realiza la comunicación y a continuación
traslada el resultado al equipo que la solicitó.
Hay dos tipos de proxys atendiendo a quien es el que quiere implementar la
política del proxy:
 proxy local: En este caso el que quiere implementar la política es el mismo
que hace la petición. Por eso se le llama local. Suelen estar en la misma
máquina que el cliente que hace las peticiones. Son muy usados para que
el cliente pueda controlar el tráfico y pueda establecer reglas de filtrado que
por ejemplo pueden asegurar que no se revela información privada (Proxys
de filtrado para mejora de la privacidad).
 proxy externo: El que quiere implementar la política del proxy es una
entidad externa. Por eso se le llama externo. Se suelen usar para
implementar cacheos, bloquear contenidos, control del tráfico, compartir IP,
etc.

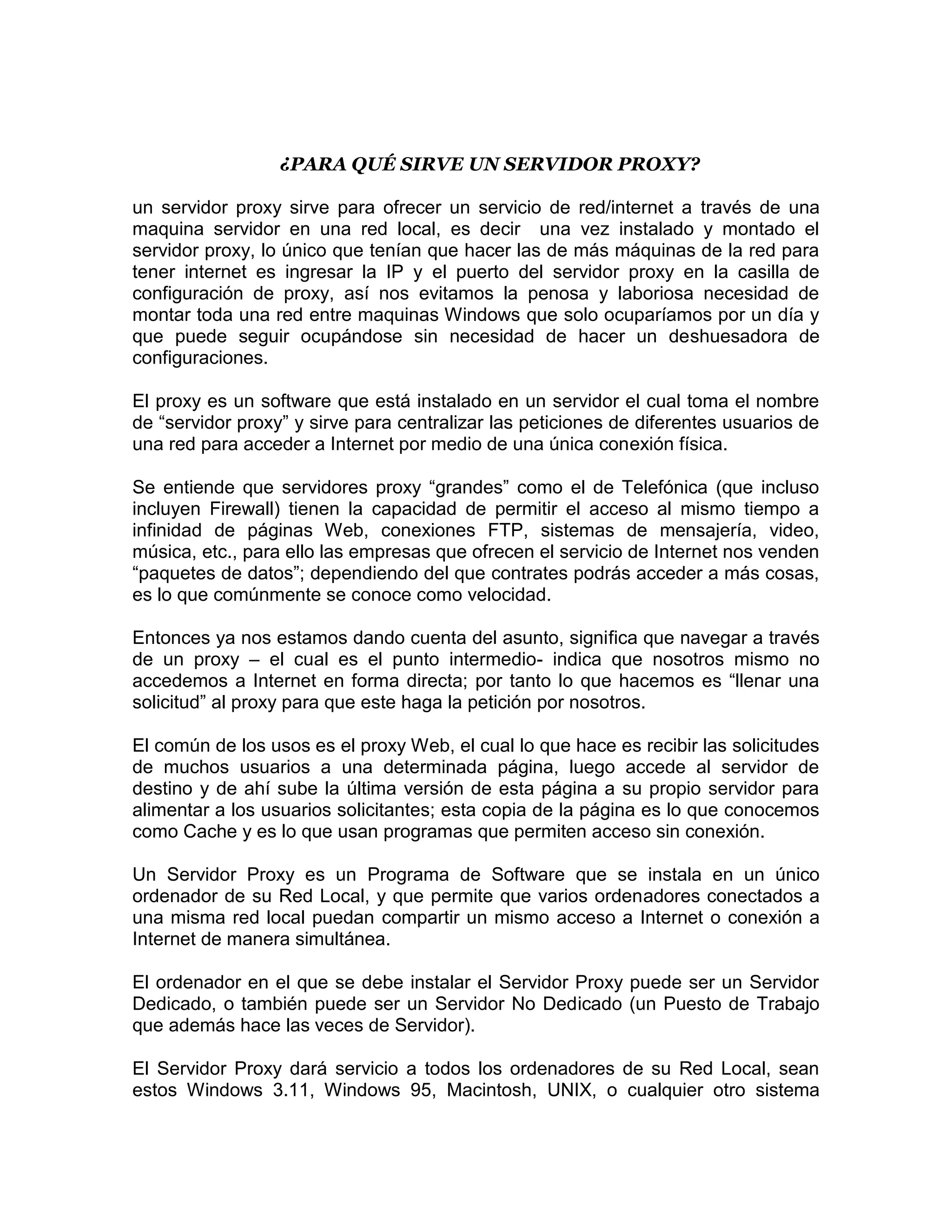

30. ¿PARA QUÉ SIRVE UN SERVIDOR PROXY?
un servidor proxy sirve para ofrecer un servicio de red/internet a través de una
maquina servidor en una red local, es decir una vez instalado y montado el
servidor proxy, lo único que tenían que hacer las de más máquinas de la red para
tener internet es ingresar la IP y el puerto del servidor proxy en la casilla de
configuración de proxy, así nos evitamos la penosa y laboriosa necesidad de
montar toda una red entre maquinas Windows que solo ocuparíamos por un día y
que puede seguir ocupándose sin necesidad de hacer un deshuesadora de
configuraciones.
El proxy es un software que está instalado en un servidor el cual toma el nombre
de “servidor proxy” y sirve para centralizar las peticiones de diferentes usuarios de
una red para acceder a Internet por medio de una única conexión física.
Se entiende que servidores proxy “grandes” como el de Telefónica (que incluso
incluyen Firewall) tienen la capacidad de permitir el acceso al mismo tiempo a
infinidad de páginas Web, conexiones FTP, sistemas de mensajería, video,
música, etc., para ello las empresas que ofrecen el servicio de Internet nos venden
“paquetes de datos”; dependiendo del que contrates podrás acceder a más cosas,
es lo que comúnmente se conoce como velocidad.
Entonces ya nos estamos dando cuenta del asunto, significa que navegar a través
de un proxy – el cual es el punto intermedio- indica que nosotros mismo no
accedemos a Internet en forma directa; por tanto lo que hacemos es “llenar una
solicitud” al proxy para que este haga la petición por nosotros.
El común de los usos es el proxy Web, el cual lo que hace es recibir las solicitudes
de muchos usuarios a una determinada página, luego accede al servidor de
destino y de ahí sube la última versión de esta página a su propio servidor para
alimentar a los usuarios solicitantes; esta copia de la página es lo que conocemos
como Cache y es lo que usan programas que permiten acceso sin conexión.
Un Servidor Proxy es un Programa de Software que se instala en un único
ordenador de su Red Local, y que permite que varios ordenadores conectados a
una misma red local puedan compartir un mismo acceso a Internet o conexión a
Internet de manera simultánea.
El ordenador en el que se debe instalar el Servidor Proxy puede ser un Servidor
Dedicado, o también puede ser un Servidor No Dedicado (un Puesto de Trabajo
que además hace las veces de Servidor).
El Servidor Proxy dará servicio a todos los ordenadores de su Red Local, sean
estos Windows 3.11, Windows 95, Macintosh, UNIX, o cualquier otro sistema

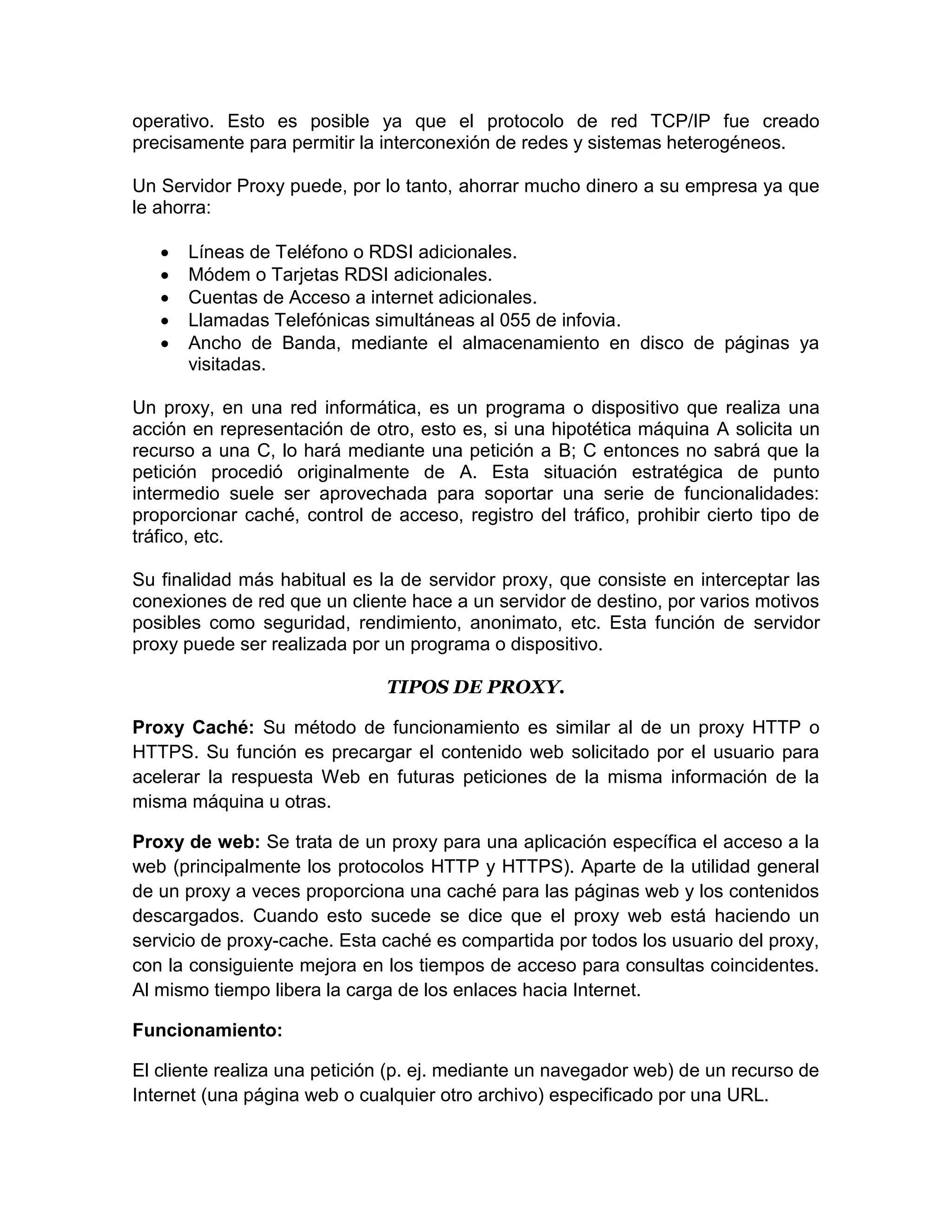

31. operativo. Esto es posible ya que el protocolo de red TCP/IP fue creado
precisamente para permitir la interconexión de redes y sistemas heterogéneos.
Un Servidor Proxy puede, por lo tanto, ahorrar mucho dinero a su empresa ya que
le ahorra:
 Líneas de Teléfono o RDSI adicionales.
 Módem o Tarjetas RDSI adicionales.
 Cuentas de Acceso a internet adicionales.
 Llamadas Telefónicas simultáneas al 055 de infovia.
 Ancho de Banda, mediante el almacenamiento en disco de páginas ya
visitadas.
Un proxy, en una red informática, es un programa o dispositivo que realiza una
acción en representación de otro, esto es, si una hipotética máquina A solicita un
recurso a una C, lo hará mediante una petición a B; C entonces no sabrá que la
petición procedió originalmente de A. Esta situación estratégica de punto
intermedio suele ser aprovechada para soportar una serie de funcionalidades:
proporcionar caché, control de acceso, registro del tráfico, prohibir cierto tipo de
tráfico, etc.
Su finalidad más habitual es la de servidor proxy, que consiste en interceptar las
conexiones de red que un cliente hace a un servidor de destino, por varios motivos
posibles como seguridad, rendimiento, anonimato, etc. Esta función de servidor
proxy puede ser realizada por un programa o dispositivo.
TIPOS DE PROXY.

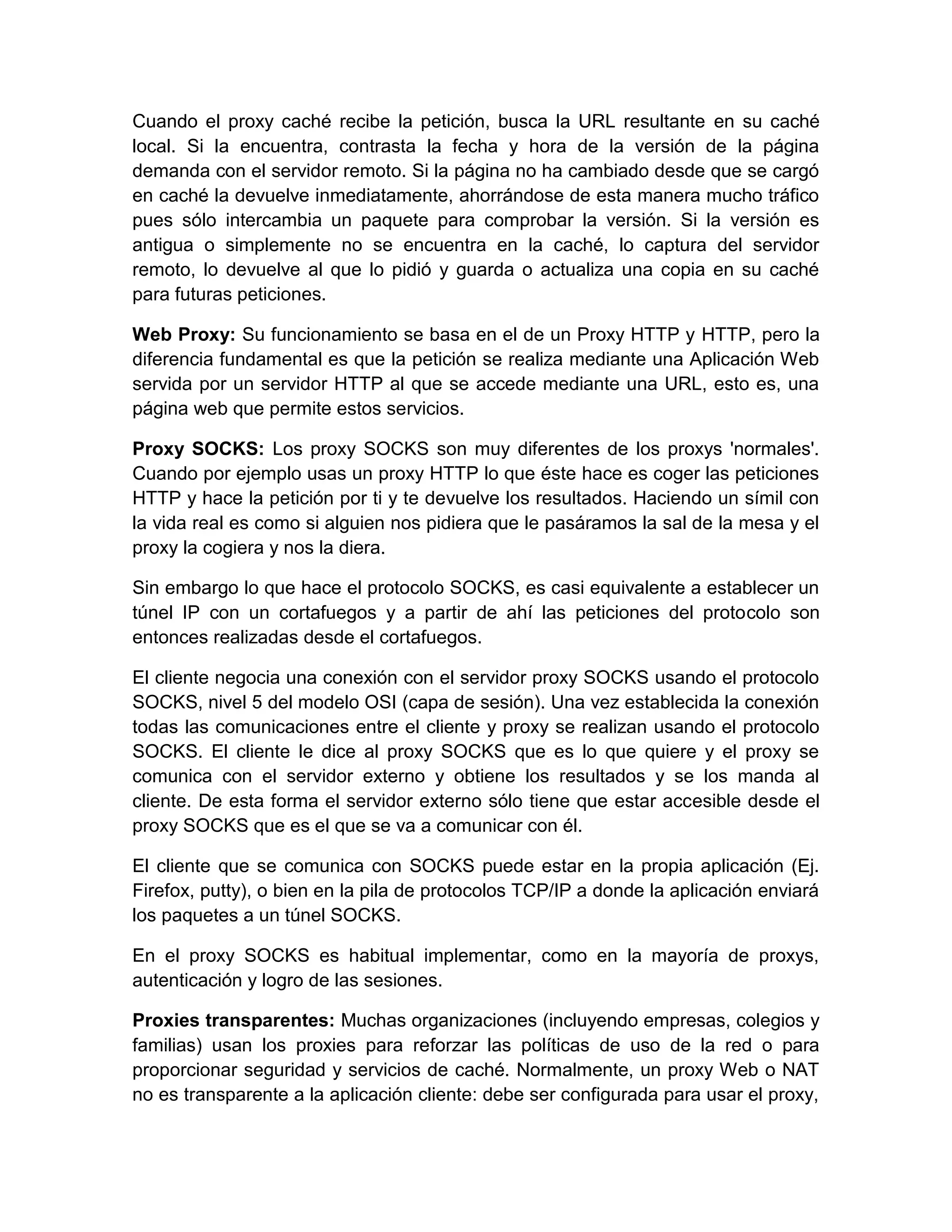

Proxy Caché: Su método de funcionamiento es similar al de un proxy HTTP o
HTTPS. Su función es precargar el contenido web solicitado por el usuario para
acelerar la respuesta Web en futuras peticiones de la misma información de la
misma máquina u otras.
Proxy de web: Se trata de un proxy para una aplicación específica el acceso a la
web (principalmente los protocolos HTTP y HTTPS). Aparte de la utilidad general
de un proxy a veces proporciona una caché para las páginas web y los contenidos
descargados. Cuando esto sucede se dice que el proxy web está haciendo un
servicio de proxy-cache. Esta caché es compartida por todos los usuario del proxy,
con la consiguiente mejora en los tiempos de acceso para consultas coincidentes.
Al mismo tiempo libera la carga de los enlaces hacia Internet.
Funcionamiento:
El cliente realiza una petición (p. ej. mediante un navegador web) de un recurso de
Internet (una página web o cualquier otro archivo) especificado por una URL.

32. Cuando el proxy caché recibe la petición, busca la URL resultante en su caché
local. Si la encuentra, contrasta la fecha y hora de la versión de la página
demanda con el servidor remoto. Si la página no ha cambiado desde que se cargó
en caché la devuelve inmediatamente, ahorrándose de esta manera mucho tráfico
pues sólo intercambia un paquete para comprobar la versión. Si la versión es
antigua o simplemente no se encuentra en la caché, lo captura del servidor
remoto, lo devuelve al que lo pidió y guarda o actualiza una copia en su caché
para futuras peticiones.
Web Proxy: Su funcionamiento se basa en el de un Proxy HTTP y HTTP, pero la
diferencia fundamental es que la petición se realiza mediante una Aplicación Web
servida por un servidor HTTP al que se accede mediante una URL, esto es, una
página web que permite estos servicios.
Proxy SOCKS: Los proxy SOCKS son muy diferentes de los proxys 'normales'.
Cuando por ejemplo usas un proxy HTTP lo que éste hace es coger las peticiones
HTTP y hace la petición por ti y te devuelve los resultados. Haciendo un símil con
la vida real es como si alguien nos pidiera que le pasáramos la sal de la mesa y el
proxy la cogiera y nos la diera.
Sin embargo lo que hace el protocolo SOCKS, es casi equivalente a establecer un
túnel IP con un cortafuegos y a partir de ahí las peticiones del protocolo son
entonces realizadas desde el cortafuegos.
El cliente negocia una conexión con el servidor proxy SOCKS usando el protocolo
SOCKS, nivel 5 del modelo OSI (capa de sesión). Una vez establecida la conexión
todas las comunicaciones entre el cliente y proxy se realizan usando el protocolo
SOCKS. El cliente le dice al proxy SOCKS que es lo que quiere y el proxy se
comunica con el servidor externo y obtiene los resultados y se los manda al
cliente. De esta forma el servidor externo sólo tiene que estar accesible desde el
proxy SOCKS que es el que se va a comunicar con él.
El cliente que se comunica con SOCKS puede estar en la propia aplicación (Ej.
Firefox, putty), o bien en la pila de protocolos TCP/IP a donde la aplicación enviará
los paquetes a un túnel SOCKS.
En el proxy SOCKS es habitual implementar, como en la mayoría de proxys,
autenticación y logro de las sesiones.
Proxies transparentes: Muchas organizaciones (incluyendo empresas, colegios y
familias) usan los proxies para reforzar las políticas de uso de la red o para
proporcionar seguridad y servicios de caché. Normalmente, un proxy Web o NAT
no es transparente a la aplicación cliente: debe ser configurada para usar el proxy,

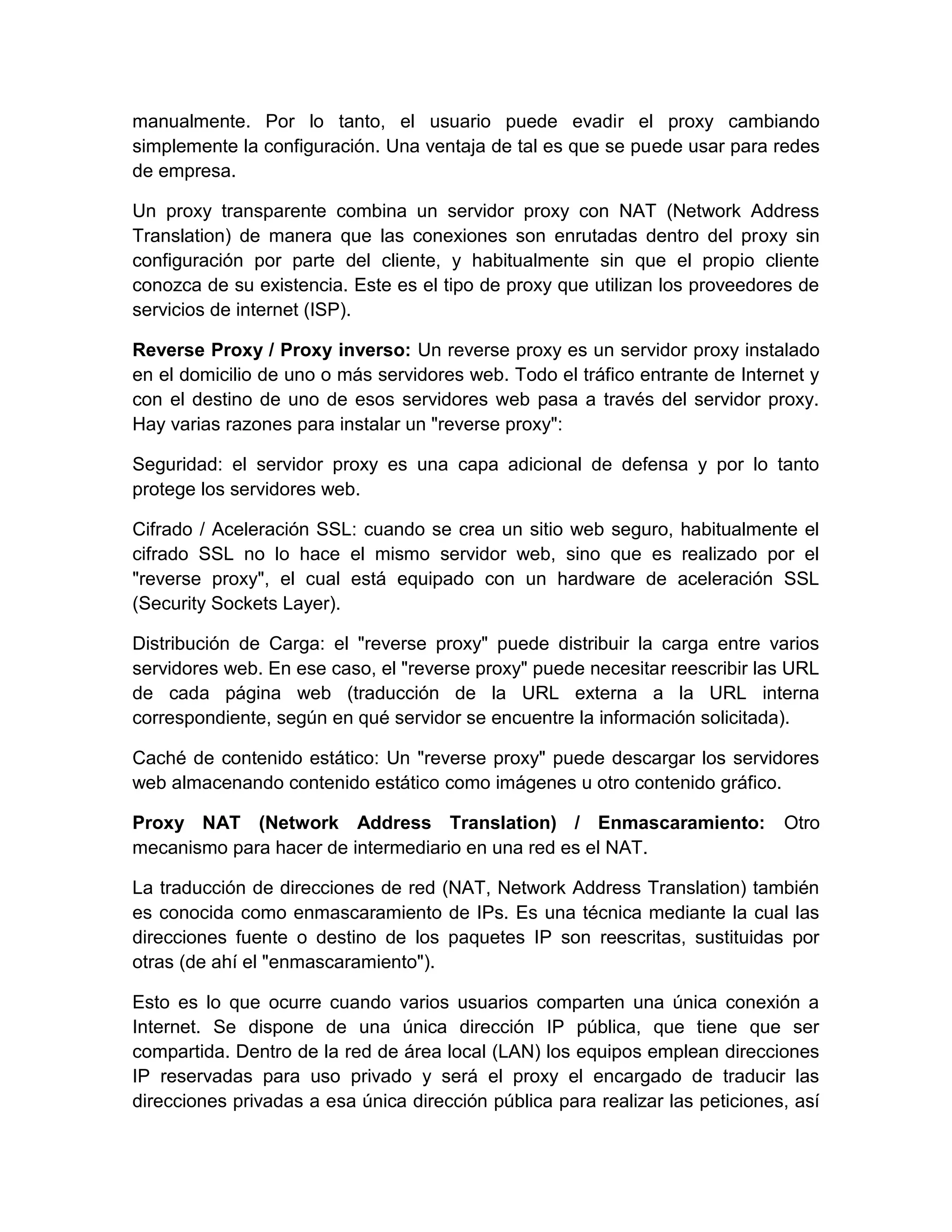

33. manualmente. Por lo tanto, el usuario puede evadir el proxy cambiando
simplemente la configuración. Una ventaja de tal es que se puede usar para redes
de empresa.
Un proxy transparente combina un servidor proxy con NAT (Network Address
Translation) de manera que las conexiones son enrutadas dentro del proxy sin
configuración por parte del cliente, y habitualmente sin que el propio cliente
conozca de su existencia. Este es el tipo de proxy que utilizan los proveedores de
servicios de internet (ISP).
Reverse Proxy / Proxy inverso: Un reverse proxy es un servidor proxy instalado
en el domicilio de uno o más servidores web. Todo el tráfico entrante de Internet y
con el destino de uno de esos servidores web pasa a través del servidor proxy.
Hay varias razones para instalar un "reverse proxy":
Seguridad: el servidor proxy es una capa adicional de defensa y por lo tanto
protege los servidores web.
Cifrado / Aceleración SSL: cuando se crea un sitio web seguro, habitualmente el
cifrado SSL no lo hace el mismo servidor web, sino que es realizado por el
"reverse proxy", el cual está equipado con un hardware de aceleración SSL
(Security Sockets Layer).
Distribución de Carga: el "reverse proxy" puede distribuir la carga entre varios
servidores web. En ese caso, el "reverse proxy" puede necesitar reescribir las URL
de cada página web (traducción de la URL externa a la URL interna
correspondiente, según en qué servidor se encuentre la información solicitada).
Caché de contenido estático: Un "reverse proxy" puede descargar los servidores
web almacenando contenido estático como imágenes u otro contenido gráfico.
Proxy NAT (Network Address Translation) / Enmascaramiento: Otro
mecanismo para hacer de intermediario en una red es el NAT.
La traducción de direcciones de red (NAT, Network Address Translation) también
es conocida como enmascaramiento de IPs. Es una técnica mediante la cual las
direcciones fuente o destino de los paquetes IP son reescritas, sustituidas por
otras (de ahí el "enmascaramiento").
Esto es lo que ocurre cuando varios usuarios comparten una única conexión a
Internet. Se dispone de una única dirección IP pública, que tiene que ser
compartida. Dentro de la red de área local (LAN) los equipos emplean direcciones
IP reservadas para uso privado y será el proxy el encargado de traducir las
direcciones privadas a esa única dirección pública para realizar las peticiones, así

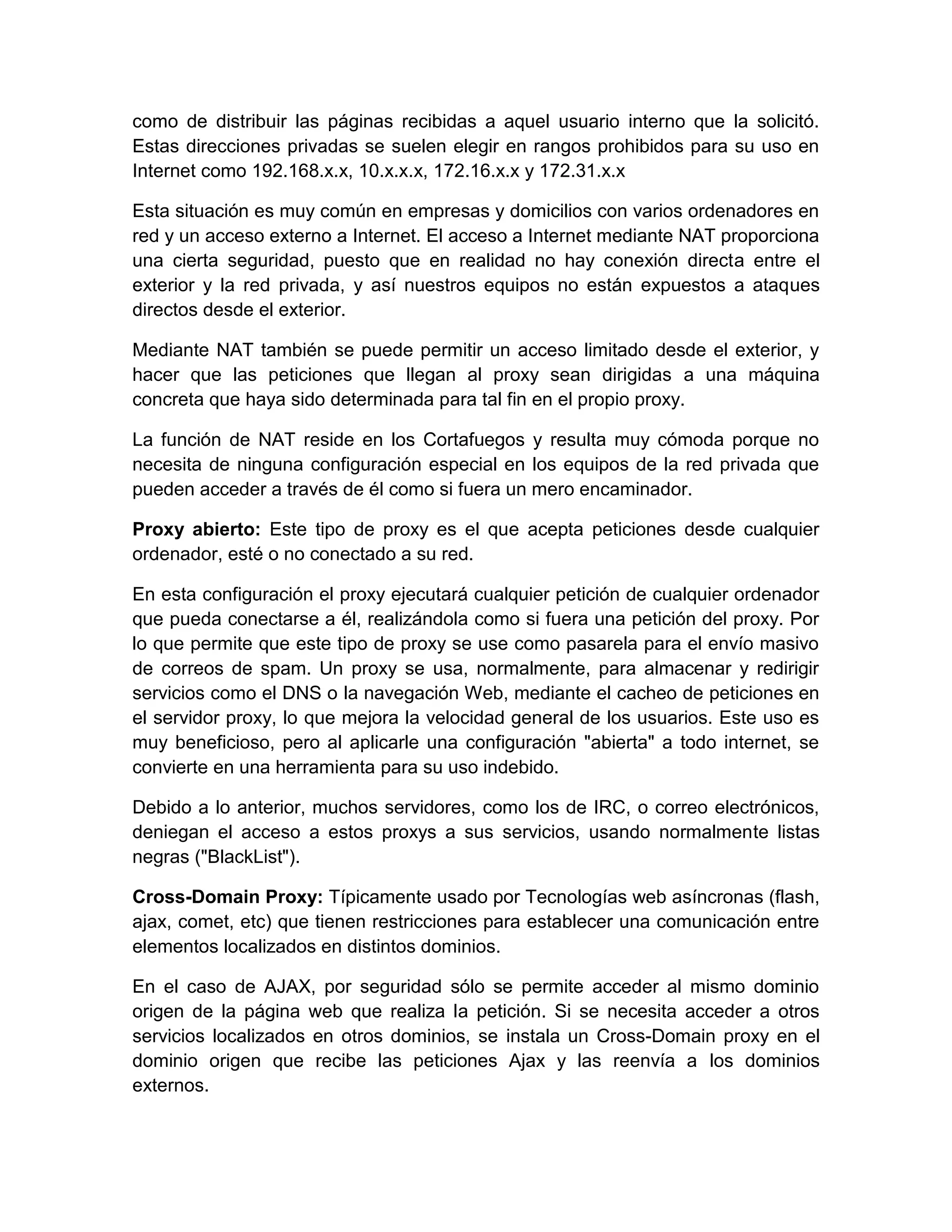

34. como de distribuir las páginas recibidas a aquel usuario interno que la solicitó.
Estas direcciones privadas se suelen elegir en rangos prohibidos para su uso en
Internet como 192.168.x.x, 10.x.x.x, 172.16.x.x y 172.31.x.x
Esta situación es muy común en empresas y domicilios con varios ordenadores en
red y un acceso externo a Internet. El acceso a Internet mediante NAT proporciona
una cierta seguridad, puesto que en realidad no hay conexión directa entre el
exterior y la red privada, y así nuestros equipos no están expuestos a ataques
directos desde el exterior.
Mediante NAT también se puede permitir un acceso limitado desde el exterior, y
hacer que las peticiones que llegan al proxy sean dirigidas a una máquina
concreta que haya sido determinada para tal fin en el propio proxy.
La función de NAT reside en los Cortafuegos y resulta muy cómoda porque no
necesita de ninguna configuración especial en los equipos de la red privada que
pueden acceder a través de él como si fuera un mero encaminador.
Proxy abierto: Este tipo de proxy es el que acepta peticiones desde cualquier
ordenador, esté o no conectado a su red.
En esta configuración el proxy ejecutará cualquier petición de cualquier ordenador
que pueda conectarse a él, realizándola como si fuera una petición del proxy. Por
lo que permite que este tipo de proxy se use como pasarela para el envío masivo
de correos de spam. Un proxy se usa, normalmente, para almacenar y redirigir
servicios como el DNS o la navegación Web, mediante el cacheo de peticiones en
el servidor proxy, lo que mejora la velocidad general de los usuarios. Este uso es
muy beneficioso, pero al aplicarle una configuración "abierta" a todo internet, se
convierte en una herramienta para su uso indebido.
Debido a lo anterior, muchos servidores, como los de IRC, o correo electrónicos,
deniegan el acceso a estos proxys a sus servicios, usando normalmente listas
negras ("BlackList").
Cross-Domain Proxy: Típicamente usado por Tecnologías web asíncronas (flash,
ajax, comet, etc) que tienen restricciones para establecer una comunicación entre
elementos localizados en distintos dominios.
En el caso de AJAX, por seguridad sólo se permite acceder al mismo dominio
origen de la página web que realiza la petición. Si se necesita acceder a otros
servicios localizados en otros dominios, se instala un Cross-Domain proxy en el
dominio origen que recibe las peticiones Ajax y las reenvía a los dominios
externos.

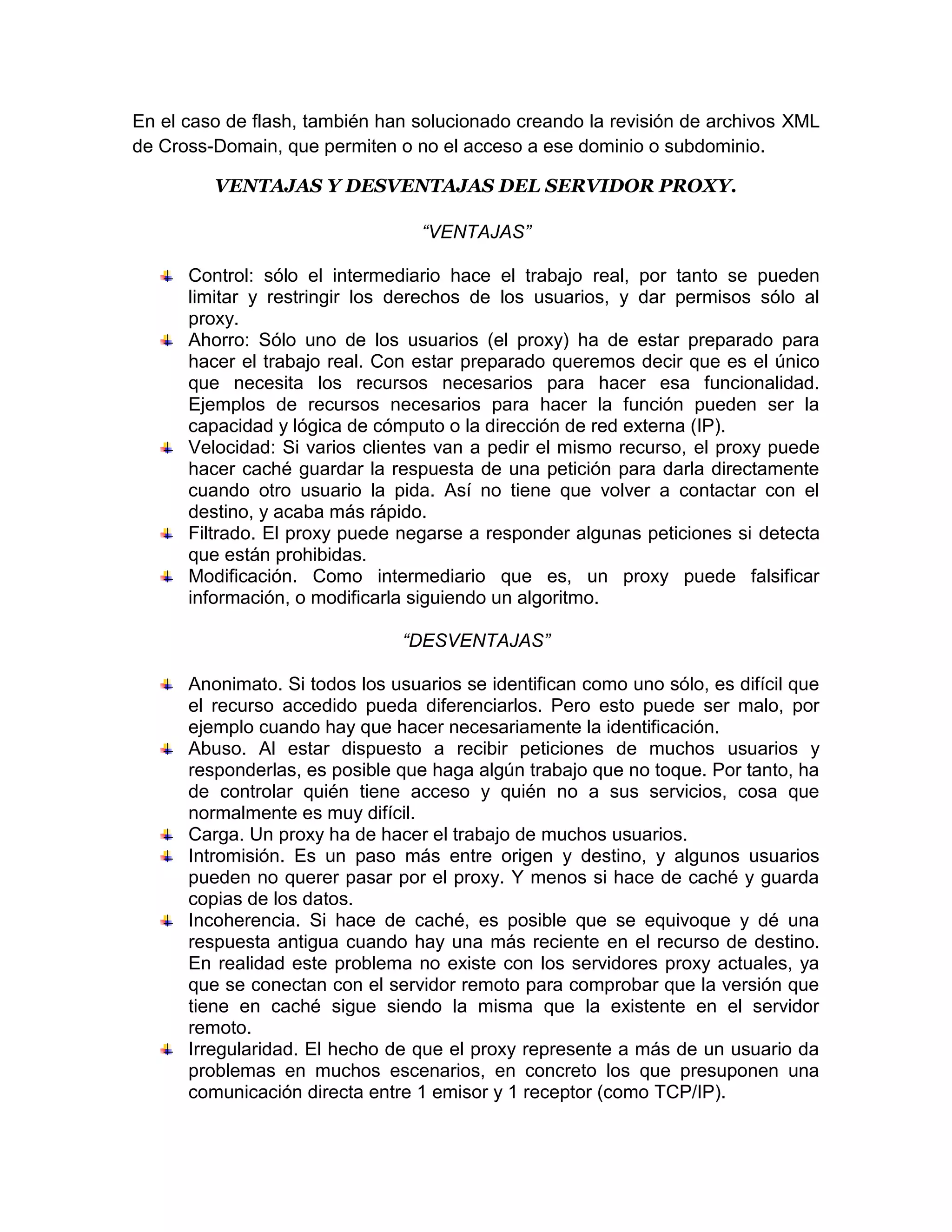

35. En el caso de flash, también han solucionado creando la revisión de archivos XML
de Cross-Domain, que permiten o no el acceso a ese dominio o subdominio.
VENTAJAS Y DESVENTAJAS DEL SERVIDOR PROXY.
“VENTAJAS”
Control: sólo el intermediario hace el trabajo real, por tanto se pueden
limitar y restringir los derechos de los usuarios, y dar permisos sólo al
proxy.
Ahorro: Sólo uno de los usuarios (el proxy) ha de estar preparado para
hacer el trabajo real. Con estar preparado queremos decir que es el único
que necesita los recursos necesarios para hacer esa funcionalidad.
Ejemplos de recursos necesarios para hacer la función pueden ser la
capacidad y lógica de cómputo o la dirección de red externa (IP).
Velocidad: Si varios clientes van a pedir el mismo recurso, el proxy puede
hacer caché guardar la respuesta de una petición para darla directamente
cuando otro usuario la pida. Así no tiene que volver a contactar con el
destino, y acaba más rápido.
Filtrado. El proxy puede negarse a responder algunas peticiones si detecta
que están prohibidas.
Modificación. Como intermediario que es, un proxy puede falsificar
información, o modificarla siguiendo un algoritmo.
“DESVENTAJAS”
Anonimato. Si todos los usuarios se identifican como uno sólo, es difícil que
el recurso accedido pueda diferenciarlos. Pero esto puede ser malo, por
ejemplo cuando hay que hacer necesariamente la identificación.
Abuso. Al estar dispuesto a recibir peticiones de muchos usuarios y
responderlas, es posible que haga algún trabajo que no toque. Por tanto, ha
de controlar quién tiene acceso y quién no a sus servicios, cosa que
normalmente es muy difícil.
Carga. Un proxy ha de hacer el trabajo de muchos usuarios.
Intromisión. Es un paso más entre origen y destino, y algunos usuarios
pueden no querer pasar por el proxy. Y menos si hace de caché y guarda
copias de los datos.
Incoherencia. Si hace de caché, es posible que se equivoque y dé una
respuesta antigua cuando hay una más reciente en el recurso de destino.
En realidad este problema no existe con los servidores proxy actuales, ya
que se conectan con el servidor remoto para comprobar que la versión que
tiene en caché sigue siendo la misma que la existente en el servidor
remoto.
Irregularidad. El hecho de que el proxy represente a más de un usuario da
problemas en muchos escenarios, en concreto los que presuponen una
comunicación directa entre 1 emisor y 1 receptor (como TCP/IP).

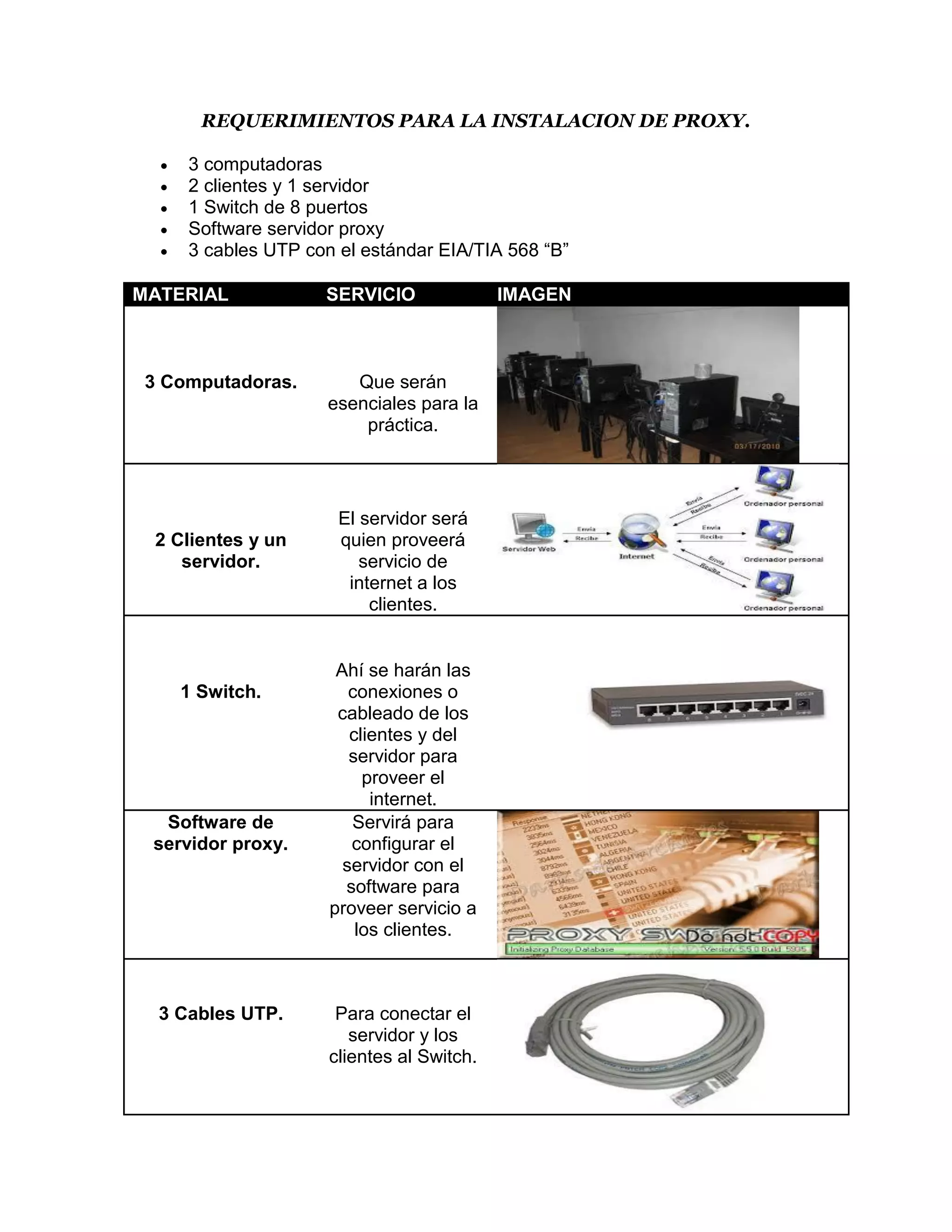

36. REQUERIMIENTOS PARA LA INSTALACION DE PROXY.
 3 computadoras
 2 clientes y 1 servidor
 1 Switch de 8 puertos
 Software servidor proxy
 3 cables UTP con el estándar EIA/TIA 568 “B”
MATERIAL SERVICIO IMAGEN
3 Computadoras. Que serán
esenciales para la
práctica.
El servidor será
2 Clientes y un quien proveerá
servidor. servicio de
internet a los
clientes.
Ahí se harán las
1 Switch. conexiones o
cableado de los
clientes y del
servidor para
proveer el
internet.
Software de Servirá para
servidor proxy. configurar el
servidor con el
software para
proveer servicio a
los clientes.
3 Cables UTP. Para conectar el
servidor y los
clientes al Switch.
