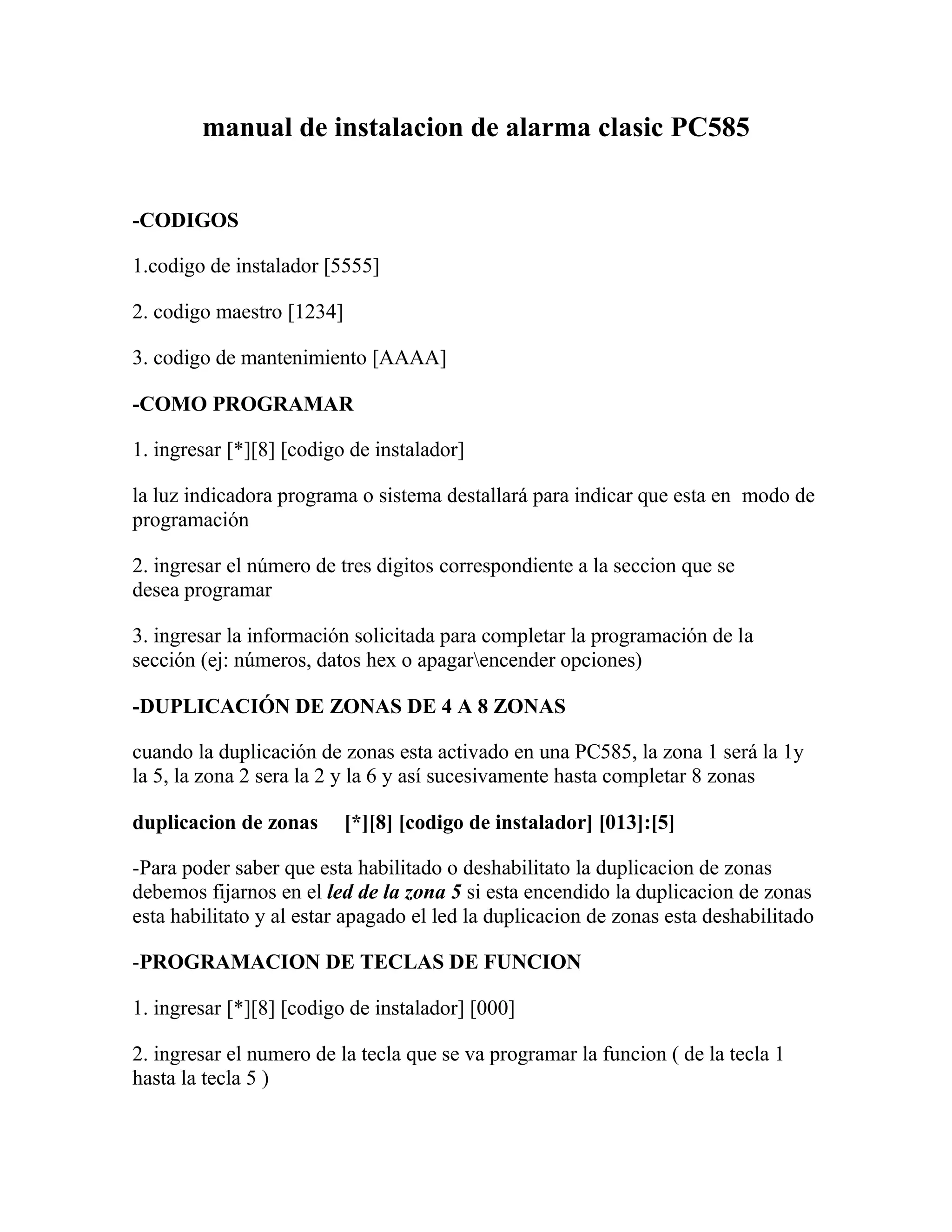

1. manual de instalacion de alarma clasic PC585
-CODIGOS
1.codigo de instalador [5555]
2. codigo maestro [1234]
3. codigo de mantenimiento [AAAA]
-COMO PROGRAMAR
1. ingresar [*][8] [codigo de instalador]
la luz indicadora programa o sistema destallará para indicar que esta en modo de
programación
2. ingresar el número de tres digitos correspondiente a la seccion que se
desea programar
3. ingresar la información solicitada para completar la programación de la
sección (ej: números, datos hex o apagarencender opciones)
-DUPLICACIÓN DE ZONAS DE 4 A 8 ZONAS
cuando la duplicación de zonas esta activado en una PC585, la zona 1 será la 1y
la 5, la zona 2 sera la 2 y la 6 y así sucesivamente hasta completar 8 zonas
duplicacion de zonas [*][8] [codigo de instalador] [013]:[5]
-Para poder saber que esta habilitado o deshabilitato la duplicacion de zonas
debemos fijarnos en el led de la zona 5 si esta encendido la duplicacion de zonas
esta habilitato y al estar apagado el led la duplicacion de zonas esta deshabilitado
-PROGRAMACION DE TECLAS DE FUNCION
1. ingresar [*][8] [codigo de instalador] [000]
2. ingresar el numero de la tecla que se va programar la funcion ( de la tecla 1
hasta la tecla 5 )

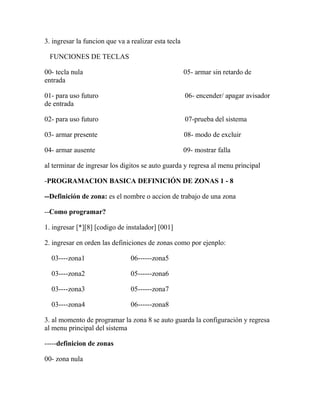

2. 3. ingresar la funcion que va a realizar esta tecla
FUNCIONES DE TECLAS
00- tecla nula 05- armar sin retardo de
entrada
01- para uso futuro 06- encender/ apagar avisador
de entrada
02- para uso futuro 07-prueba del sistema
03- armar presente 08- modo de excluir
04- armar ausente 09- mostrar falla
al terminar de ingresar los digitos se auto guarda y regresa al menu principal
-PROGRAMACION BASICA DEFINICIÓN DE ZONAS 1 - 8
--Definición de zona: es el nombre o accion de trabajo de una zona
--Como programar?
1. ingresar [*][8] [codigo de instalador] [001]
2. ingresar en orden las definiciones de zonas como por ejenplo:
03----zona1 06------zona5
03----zona2 05------zona6
03----zona3 05------zona7
03----zona4 06------zona8
3. al momento de programar la zona 8 se auto guarda la configuración y regresa
al menu principal del sistema
-----definicion de zonas
00- zona nula

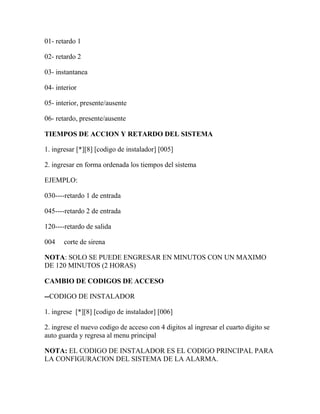

3. 01- retardo 1
02- retardo 2
03- instantanea
04- interior
05- interior, presente/ausente
06- retardo, presente/ausente
TIEMPOS DE ACCION Y RETARDO DEL SISTEMA
1. ingresar [*][8] [codigo de instalador] [005]
2. ingresar en forma ordenada los tiempos del sistema
EJEMPLO:
030----retardo 1 de entrada
045----retardo 2 de entrada
120----retardo de salida
004 corte de sirena
NOTA: SOLO SE PUEDE ENGRESAR EN MINUTOS CON UN MAXIMO
DE 120 MINUTOS (2 HORAS)
CAMBIO DE CODIGOS DE ACCESO
--CODIGO DE INSTALADOR
1. ingrese [*][8] [codigo de instalador] [006]
2. ingrese el nuevo codigo de acceso con 4 digitos al ingresar el cuarto digito se
auto guarda y regresa al menu principal
NOTA: EL CODIGO DE INSTALADOR ES EL CODIGO PRINCIPAL PARA
LA CONFIGURACION DEL SISTEMA DE LA ALARMA.

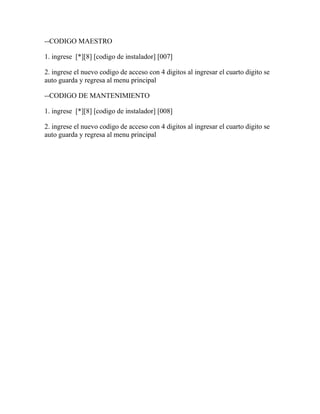

4. --CODIGO MAESTRO
1. ingrese [*][8] [codigo de instalador] [007]
2. ingrese el nuevo codigo de acceso con 4 digitos al ingresar el cuarto digito se
auto guarda y regresa al menu principal
--CODIGO DE MANTENIMIENTO
1. ingrese [*][8] [codigo de instalador] [008]
2. ingrese el nuevo codigo de acceso con 4 digitos al ingresar el cuarto digito se
auto guarda y regresa al menu principal
