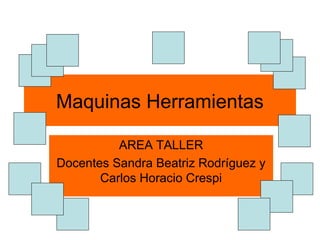

1. Maquinas Herramientas
AREA TALLER
Docentes Sandra Beatriz Rodríguez y
Carlos Horacio Crespi

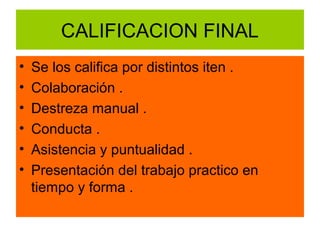

2. CALIFICACION FINAL
• Se los califica por distintos iten .
• Colaboración .
• Destreza manual .
• Conducta .
• Asistencia y puntualidad .
• Presentación del trabajo practico en
tiempo y forma .

3. BREVE RESEÑA
• Estamos en un taller donde se
enseña a manejar distintos
tipos de maquinas
herramientas .
• En este caso usamos una
variedad de tornos , maquinas
de agujerear y piedras de
amolar , para llevar a cabo el
trabajo practico
correspondiente .
• Se utilizan sistemas de
seguridad en las maquinas
para protección de los
alumnos .
• Aquí mostramos EL FARO.

4. Rompe nueces

5. Calibre instrumento de medición

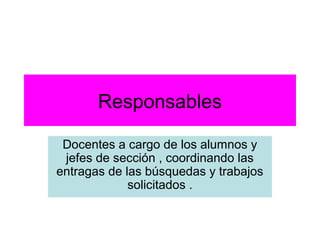

6. Responsables
Docentes a cargo de los alumnos y
jefes de sección , coordinando las
entragas de las búsquedas y trabajos
solicitados .

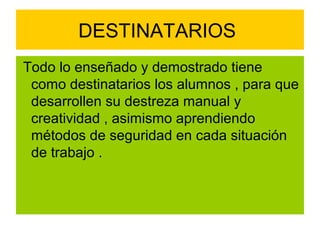

7. DESTINATARIOS
Todo lo enseñado y demostrado tiene
como destinatarios los alumnos , para que
desarrollen su destreza manual y
creatividad , asimismo aprendiendo
métodos de seguridad en cada situación
de trabajo .

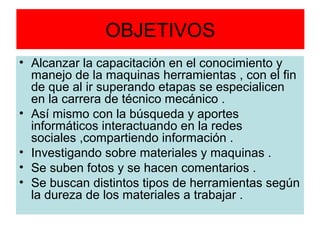

8. OBJETIVOS
• Alcanzar la capacitación en el conocimiento y
manejo de la maquinas herramientas , con el fin
de que al ir superando etapas se especialicen
en la carrera de técnico mecánico .
• Así mismo con la búsqueda y aportes
informáticos interactuando en la redes
sociales ,compartiendo información .
• Investigando sobre materiales y maquinas .
• Se suben fotos y se hacen comentarios .
• Se buscan distintos tipos de herramientas según
la dureza de los materiales a trabajar .

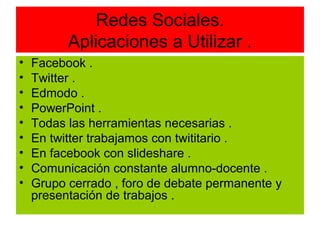

9. Redes Sociales.
Aplicaciones a Utilizar .
• Facebook .
• Twitter .
• Edmodo .
• PowerPoint .
• Todas las herramientas necesarias .
• En twitter trabajamos con twititario .
• En facebook con slideshare .
• Comunicación constante alumno-docente .
• Grupo cerrado , foro de debate permanente y
presentación de trabajos .

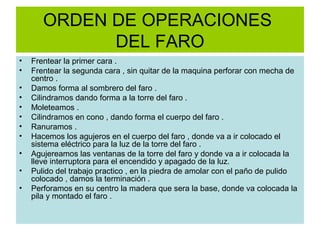

10. ORDEN DE OPERACIONES
DEL FARO
• Frentear la primer cara .
• Frentear la segunda cara , sin quitar de la maquina perforar con mecha de
centro .
• Damos forma al sombrero del faro .
• Cilindramos dando forma a la torre del faro .
• Moleteamos .
• Cilindramos en cono , dando forma el cuerpo del faro .
• Ranuramos .
• Hacemos los agujeros en el cuerpo del faro , donde va a ir colocado el
sistema eléctrico para la luz de la torre del faro .
• Agujereamos las ventanas de la torre del faro y donde va a ir colocada la
lleve interruptora para el encendido y apagado de la luz.
• Pulido del trabajo practico , en la piedra de amolar con el paño de pulido
colocado , damos la terminación .
• Perforamos en su centro la madera que sera la base, donde va colocada la
pila y montado el faro .

11. Primer paso
• Frenteado : el
frenteodo se hace
para corregir el
defecto del corte del
material , se la da una
o dos pasadas con la
herramienta .

12. Frentear cara dos
• Se repite la operación
en la segunda cara y
se determina el largo
de la pieza 120mm .

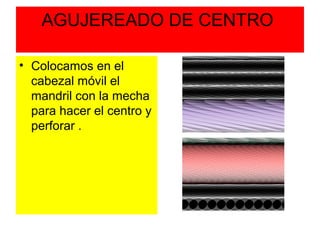

13. AGUJEREADO DE CENTRO
• Colocamos en el
cabezal móvil el
mandril con la mecha
para hacer el centro y
perforar .

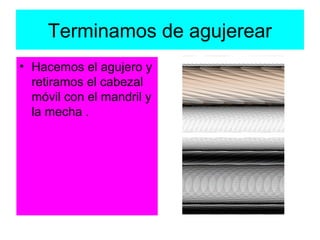

14. Terminamos de agujerear
• Hacemos el agujero y
retiramos el cabezal
móvil con el mandril y
la mecha .

15. Cara agujereada
• Agujero terminado .

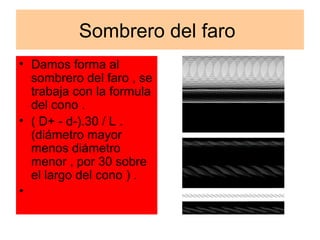

16. Sombrero del faro
• Damos forma al
sombrero del faro , se
trabaja con la formula
del cono .
• ( D+ - d-).30 / L .
(diámetro mayor
menos diámetro
menor , por 30 sobre
el largo del cono ) .
•

17. MOLETEADO
• El moletado se hace
con un dispositivo
compuesto por dos
moletas cruzadas a
45ª , que resalta la
superficie de la pieza
dando una vista
diferente .

18. Terminamos con el moleteado
• Desplazamos el
moleteador sobre la
superficie hasta
terminar y retiramos .

19. Cilindramos la torre del faro
• El cilindrado es una
de las dos
operaciones
principales del
torneado , junto con
el frenteado .
• Se determina un
diámetro y se cilindra
hasta llegar a el
dando forma a la
pieza .

20. Terminación de la torre del faro
• Una vez reducidos los
diámetros ,
terminamos con la
torre del faro .

21. Cono del cuerpo del faro
• Preparamos el
dispositivo para hacer
el cono en el cuerpo
del faro .
• Se coloca la
contrapunta y se
ensambla todo como
si fuera una sola
pieza .
• Comenzamos a hacer
el cono .

22. Terminamos el cono y hacemos las
ranuras
• Terminado el cono
pasamos a ranurar el
cuerpo del cono .
• Cada 9mm una
ranura .

23. Terminamos las ranuras y
perforamos
• Terminamos las
ranuras .
• Pasamos a agujerear
con mecha de 10mm
hasta llegar a la torre
donde van a ir las
ventanas del faro .

24. Agujereamos para la llave
interruptora
• Perforamos con
mecha de 22mm .
• Se agujerea haciendo
el alojamiento para la
llave interruptora de
la luz del faro .

25. Preparamos y hacemos las
ventanas
• Se prepara la
maquina de agujerear
con el dispositivo
para realizar las
ventanas del faro .

26. Terminamos las ventanas y llave
interruptora
• Terminadas las
ventanas , se hace el
alojamiento donde va
a ir colocada la llave
interruptora .
• Desarmamos el
dispositivo .

27. Base del faro
• Colocamos la madera
de la base del faro .
• Se trazan las
diagonales ,
buscamos el centro
del cuadrado y
perforamos la base
donde va a ir
colocada la pila y
sobre ella el faro .

28. Presentación
Presentamos la base y
el faro .
Ahora en orientación a
la electrónica se le
hace el circuito para
darle luz al faro y
terminamos el trabajo
practico .

29. Cantidad de clases
• Las clases que tenemos
para realizar este trabajo
son 6 .
• En este tiempo el alumno
debe reconocer la
maquina, practicar en ella
y aprender a usarla ,
hacer su trabajo practico
y tener su evaluación
final .
