Estructura de un buque, tema de estudios generales de navegación
Practica general

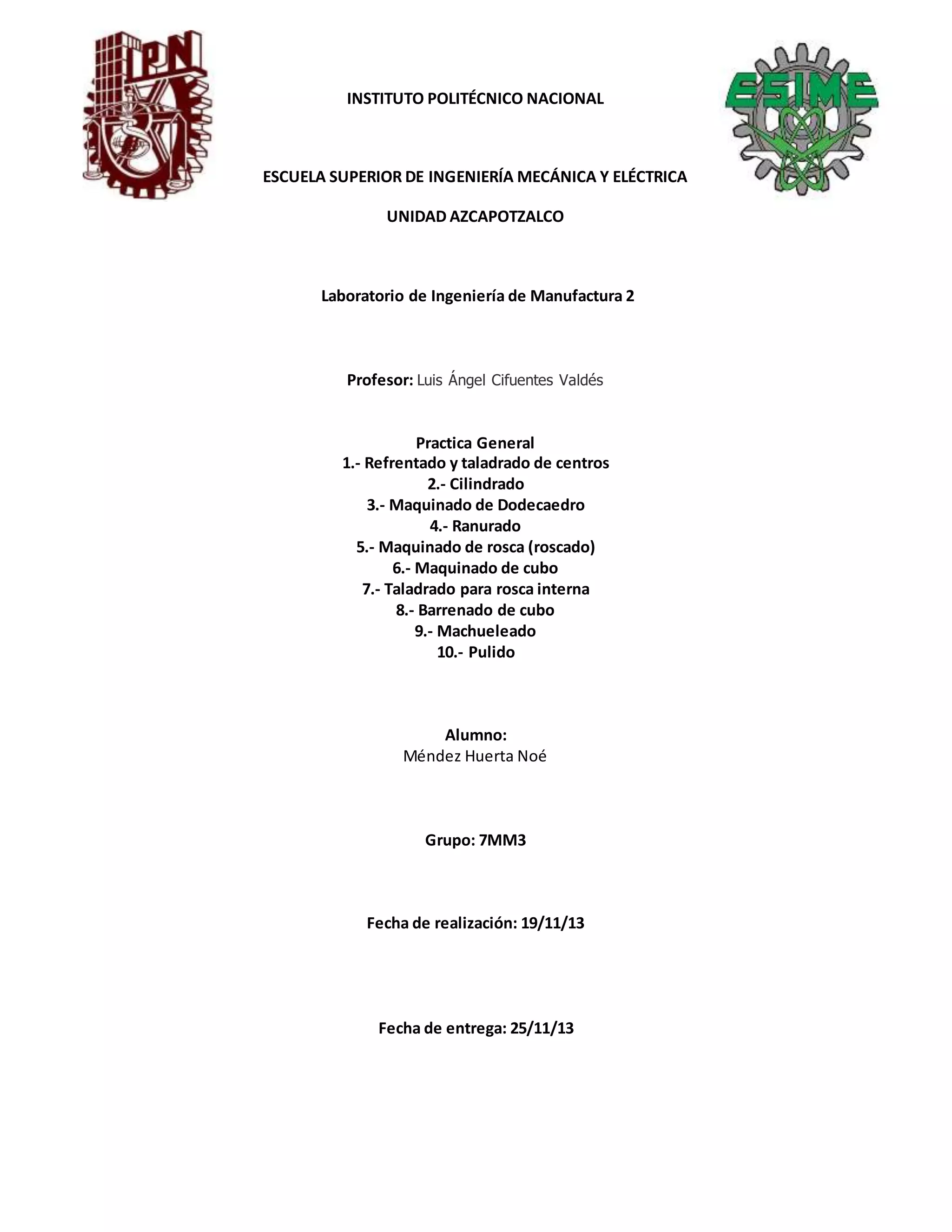

1. INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA
UNIDAD AZCAPOTZALCO
Laboratorio de Ingeniería de Manufactura 2
Profesor: Luis Ángel Cifuentes Valdés
Practica General
1.- Refrentado y taladrado de centros
2.- Cilindrado
3.- Maquinado de Dodecaedro
4.- Ranurado
5.- Maquinado de rosca (roscado)
6.- Maquinado de cubo
7.- Taladrado para rosca interna
8.- Barrenado de cubo
9.- Machueleado
10.- Pulido
Alumno:
Méndez Huerta Noé
Grupo: 7MM3
Fecha de realización: 19/11/13
Fecha de entrega: 25/11/13
2. 1.- Refrentado y taladrado de centros
OBJETIVO
Conocer el proceso para realizar el refrentado y taladrado de centros de la pieza, el
método paso a paso que se debe de seguir para realizarlo, y ciertos detalles para evitar
accidentes.
JUSTIFICACION
Es la operación realizada en el torno mediante la cual se mecaniza el extremo de la pieza,
en el plano perpendicular al eje de giro.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 0
Espera para desocupe de maquinaria 30
parcial de trabajo 15
real de trabajo 5
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- inicialmente se colocó el buril de acero alta velocidad con ángulo de 60° en la torreta con la
ayuda de una llave alen. Para que el buril quedara a la altura deseada se utilizó una calza y algunas
láminas como soporte.
2.- Se montó el redondo en el chuck y se fijó. También se fijo la velocidad a 425 RPM.
3.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
4.- Se verificó que no hubieran herramientas arriba de la maquina que pudiesen caer en el chuck y
causaran un accidente.
5.- Se encendió la maquina y se verifico que la pieza girara de manera normal, y no de una manera
excéntrica.
6.- Corregido el giro, se procedió a carear la pieza. Esto se logro acercando el buril a la periferia de
la pieza con el carro longitudinal y el transversal hasta apenas lograr la interferencia pieza
herramienta.
3. 7.- Una vez colocada la herramienta en su posición se movió el carro longitudinal para que el buril
desbastara una cantidad de material para que la pieza quedara perpendicular al eje neutro de la
pieza.
8.- Únicamente utilizando el carro transversal, se atacaba la pieza hasta llegar al centro de la
misma (eje neutro), logrando así la planicidad de la cara transversal al eje neutro.
9.- Se repitió el mismo procedimiento con la otra cara. Y una vez terminada de carear se detuvo la
maquina.
10.- Ahora se procedió a montar en el cañón el broquero con la broca de centros.
11.- Una vez montado la herramienta se acercó el cabezal móvil hacia la pieza de manera que la
broca no tocara la pieza, dejando entre ambas un espacio de aproximadamente 4 mm.
12.- Se encendió la máquina y con la manivela del cabezal móvil se hacía salir el cañón. Se debía de
hacer movimientos de entrar y salir consecutivamente para que no se pudiera llegar a romper la
broca.
13.-Una vez que la broca penetró a ¾ de su conicidad, se metía el cañón y se apagaba la maquina.
14.- Nuevamente se realizo la misma operación en la otra cara. Terminada la operación en las
piezas restantes del equipo, se desmontaba la pieza y las herramientas en el cabezal móvil y en la
torreta junto con los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
Es común ver que una vez colocada la pieza en el chuck, y en este tipo de operación en
donde no se utiliza el contrapunto, para corregir el giro de la pieza se golpea poco con un
mazo de hule que no dañe la pieza. Esto se debe a que las mordazas no aprietan
uniformemente a la pieza, por el tiempo que llevan en servicio, y muy probablemente por
el poco mantenimiento que se le da a la máquina en general.
De igual manera al momento del taladrado de centros, si la broca es delgada se corre el
riesgo de que la punta de la broca se fracture y quede dentro de la pieza, dificultando la
extracción de la misma debido al material de esta. Es por eso que se recomienda utilizar
brocas de centros no tan holgadas.
5. 2.- Cilindrado
OBJETIVO
Conocer el proceso para realizar el cilindrado de la pieza, el método paso a paso que se
debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El cilindrado es una operación realizada en el torno mediante la cual se reduce el diámetro
de la barra de material que se está trabajando.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 0
Espera para desocupe de maquinaria 30
parcial de trabajo 15
real de trabajo 5
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- inicialmente se colocó el buril de acero alta velocidad con ángulo de 60°en la torreta con la
ayuda de una llave alen. Para que el buril quedara a la altura deseada se utilizó una calza y algunas
láminas como soporte.
2.- Se montó en el cabezal móvil el contrapunto giratorio y se fijo el cabezal con su palanca de
fijación.
3.- Se montó el redondo en el chuck y se fijó haciendo coincidir el barreno hecho con la broca de
centros con el contrapunto giratorio haciéndolo salir del cabezal móvil con la manivela. También
se fijo la velocidad a 425 RPM.
4.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
5.- Se verificó que no hubieran herramientas arriba de la maquina que pudiesen caer en el chuck y
causaran un accidente.
6.- Se encendió la maquina y se procedió a cilindrar la pieza. Esto se logro acercando el buril a la
periferia de la pieza con el carro longitudinal y el transversal hasta apenas lograr la interferencia
pieza herramienta.
7.- Una vez colocada la herramienta en su posición se movió el carro transversal para que el buril
desbastara ¾ de pulgadas de material por pasada. Esta profundidad se dio debido a que el número
6. de piezas a cilindrar era alto para el tiempo que se tenía, y si se hubiera dado una profundidad
óptima para cilindrar el número de pasadas aumentaba, aumentando el tiempo, que no se tenía
disponible.
8.- La parte de la pieza que se debía cilindrar media 1 ¼ pulgadas.
9.- Una vez que maquinado dicha sección de la pieza llegó al diámetro final que debía tener, el cual
era de 1 pulgada, se detenía la maquina y de desmontaba la pieza.
10.- Para desmontar la pieza, primero se accionaba la manivela para meter el cañón con el
contrapunto, de manera que no se fuera a salir el mismo. Se soltaba la palanca de sujeción y se
retiraba el cabezal móvil. Posteriormente se liberaba la pieza del chuck cuidando de que esta no
cayera pues podría dañar la parte maquinada.
11.- Terminado el cilindrado en las piezas restantes del equipo, se desmontaba las herramientas
en el cabezal móvil y en la torreta junto con los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
Es evidente que el acabado que tenga la pieza al terminar el maquinado depende de la
profundidad, velocidad de corte y de avance. En mi pieza como ya mencioné debido a la
falta de tiempo, se le dio una profundidad muy grande, la cual repercutió en el acabado de
la superficie.
Por la parte de las propiedades mecánicas del material, se ven modificadas debido a que
la temperatura se eleva en la zona de corte, y si a todo esto le sumamos que no es
constante el riego con refrigerante, pues es notable que tales propiedades como dureza se
ven modificadas.
CÁLCULOS
- Revoluciones por minuto
풅풆 풕풂풃풍풂풔 풗풄 = 61
푚
푚푖푛
푛 =
푉푐 × 1000
휋 × ∅
=
(61
푚
푚푖푛
) (
1
60
푚푖푛
푠푒푔
) (1000
푚푚
푚
)
휋(38.1푚푚)
푛 = 8.493
푟푒푣
푠푒푔
(
60
1
푠푒푔
푚푖푛
) = 509.63 푅푃푀
7. - Tiempo de maquinado
풅풆 풕풂풃풍풂풔 풔 = ퟒ 푚푚
푟푒푣
; Las n son reales (de la maquina)
푡푚 =
푙
푠 × 푛
=
(1.25 푖푛) (25.4
푚푚
푖푛
)
(4
푚푚
푟푒푣
) (425
푟푒푣
푚푖푛
)
= 0.018푚푖푛
푡푚 = 0.018푚푖푛 (60
푠푒푔
푚푖푛
) = 1.08 푠푒푔
- Potencia consumida
푃 = √3푉퐼 cos ∝ = √3(220 푉)(19 퐴)(0.8) = 5.79 퐾푊
IMÁGENES
Imagen Descripción
Ataque del buril a la pieza.
Generación de la viruta durante el avance
del buril.
8. 3.- Maquinado de dodecaedro (Fresado)
OBJETIVO
Conocer el proceso para realizar el fresado de un dodecaedro en nuestra pieza, el método
paso a paso que se debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El fresado consiste principalmente en el corte del material que se mecaniza con una
herramienta rotativa de varios filos, que se llaman dientes, labios o plaquitas de metal
duro, que ejecuta movimientos de avance programados de la mesa de trabajo en casi
cualquier dirección de los tres ejes posibles en los que se puede desplazar la mesa donde
va fijada la pieza que se mecaniza.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 5
Espera desocupe de maquinaria 45
parcial de trabajo Pintado de la pieza y secado 5
Marcado de las secciones de la pieza 10
real de trabajo 13
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- Se pintaba con azul de metilo la pieza para posteriormente con un calibrador vernier, marcar
las dimensiones de cada sección de la pieza.
2.- Mientras algunos terminaban de marcar su pieza, otros compañeros montaron la herramienta.
El cabezal divisor y el contrapunto en la mesa de la máquina. Posteriormente para fijar la fresa al
husillo se utilizó un adaptador con prisionero, y para montar ambos al cabezal del usillo nos
ayudamos con una llave inglesa.
3.- Se montó el redondo en el chuck del cabezal divisor y se fijó haciendo coincidir el barreno
hecho con la broca de centros con el contrapunto haciéndolo salir con la manivela. También se fijo
la velocidad colocando las manijas en la secuencia LOS la cual generaba 630 RPM para esta
operación.
4.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
9. 5.- Se verificó que no hubieran herramientas en la mesa de trabajo que pudiesen causaran un
accidente.
6.- Se continuó ahora posicionando la pieza haciendo coincidir al diámetro del cortador con la
sección en la que se debía maquinar el dodecaedro la cual, se había marcado con anterioridad.
Una vez posicionada la pieza en correspondencia con el cortador, se acercaran lo más posible
pero sin hacer contacto.
7.- Se modificaba el plato del cabezal divisor para que este comenzara en posición totalmente
vertical. Esto para que una vez se maquinara la primera cara del dodecaedro, fuese más sencillo
visualizar las el numero de vueltas y barrenos que se debían de dar para que se generaran las 12
caras.
8.- Ahora se encendió la máquina y moviendo poco a poco la manivela que modificaba la
profundidad, se hacía bajar el cabezal de tal modo que a penas y hubiera interferencia entre pieza
y herramienta.
9.- Marcada la pieza se separaba del cortador. Esto se lograba con la manivela que movía la mesa
en el sentido transversal, esto para no modificar la correspondencia del diámetro del cortador con
la sección que correspondía al dodecaedro.
10.- Una vez separados, se colocaba en ceros el tambor de la manivela que modificaba la
profundidad respecto a la escala de la máquina.
11.- Colocado en ceros el tambor con la escala se procedía a bajar el cabezal hasta que la escala de
la maquina coincidiera con un numero de divisiones de 35.
12.- Hecho esto, se colocaban las palancas de la mesa para que se embragaran los automáticos y
no se pudieran modificar los movimientos de la mesa durante el maquinado.
13.- La parte de la pieza en la que se haría el dodecaedro tenía una longitud de 1 pulgada
(diámetro del cortador).
14.- Con la profundidad colocada y la pieza en posición únicamente se pulsaban los botones de
avance de la mesa en sentido transversal, sin olvidar que al paso del contacto pieza herramienta,
se debía agregar el refrigerante. Hasta que el cortador terminara el recorrido por la pieza se
detenía con el botón de paro.
15.-Ahora una vez terminado de pasar el cortador por la pieza y verificando que no haya contacto
entre cortador y pieza, se procedía a modificar la posición del plato del cabezal divisor. Se debían
de dar 3 vueltas completas al tambor, y 8 barrenos.
16.- Modificada la posición del plato del cabezal divisor, se pulsaba el botón para el avance en
sentido transversal inverso al efectuado anteriormente. Terminado el contacto pieza cortador, se
pulsaba el botón de paro y nuevamente se modificaba el plato del cabezal divisor.

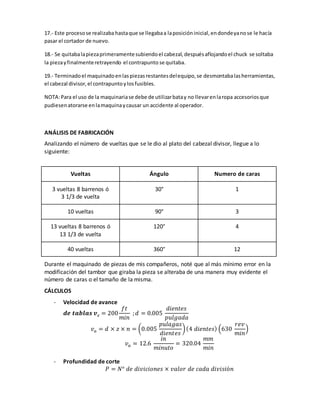

10. 17.- Este proceso se realizaba hasta que se llegaba a la posición inicial, en donde ya no se le hacía
pasar el cortador de nuevo.
18.- Se quitaba la pieza primeramente subiendo el cabezal, después aflojando el chuck se soltaba
la pieza y finalmente retrayendo el contrapunto se quitaba.
19.- Terminado el maquinado en las piezas restantes del equipo, se desmontaba las herramientas,
el cabezal divisor, el contrapunto y los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
Analizando el número de vueltas que se le dio al plato del cabezal divisor, llegue a lo
siguiente:
Vueltas Ángulo Numero de caras
3 vueltas 8 barrenos ó
3 1/3 de vuelta
30° 1
10 vueltas 90° 3
13 vueltas 8 barrenos ó
13 1/3 de vuelta
120° 4
40 vueltas 360° 12
Durante el maquinado de piezas de mis compañeros, noté que al más mínimo error en la
modificación del tambor que giraba la pieza se alteraba de una manera muy evidente el
número de caras o el tamaño de la misma.
CÁLCULOS
- Velocidad de avance
풅풆 풕풂풃풍풂풔 풗풄 = 200
푓푡
푚푖푛
; 푑 = 0.005
푑푖푒푛푡푒푠
푝푢푙푔푎푑푎
푣푎 = 푑 × 푧 × 푛 = (0.005
푝푢푙푎푔푎푠
푑푖푒푛푡푒푠
) (4 푑푖푒푛푡푒푠) (630
푟푒푣
푚푖푛
)
푣푎 = 12.6
푖푛
푚푖푛푢푡표
= 320.04
푚푚
푚푖푛
- Profundidad de corte
푃 = 푁° 푑푒 푑푖푣푖푐푖표푛푒푠 × 푣푎푙표푟 푑푒 푐푎푑푎 푑푖푣푖푠푖ó푛
11. 푃 = 35 ×
1
50
= 0.7 푚푚
- Tiempo de maquinado
푡푚 =
푙
푠
=
(10 푚푚 )
(320.04
푚푚
푚푖푛
)
= 0.031 푚푖푛 = 1.87 푠푒푔
- Potencia consumida
푃 = √3푉퐼 cos ∝ = √3(220 푉)(7.1 퐴)(0.8) = 2.16 퐾푊
IMÁGENES
Imagen Descripción
Colocación de la pieza en el cabezal divisor y el
contrapunto.
Posición de las palancas para dar el numero
de revoluciones igual a 630 RPM
Creación de la primera cara.
12. 4.- Ranurado
OBJETIVO
Conocer el proceso para realizar el ranurado de una pieza, el método paso a paso que se
debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El ranurado con un solo corte es el método más económico y productivo de mecanizar
ranuras. Sin embargo, si la profundidad de la ranura es superior a su anchura, el ranurado
múltiple es el mejor método para ranurado en desbaste.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 0
Espera para desocupe de maquinaria 12
parcial de trabajo 3
real de trabajo 7
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- inicialmente se colocó el buril de acero alta velocidad para ranurado en la torreta con la ayuda
de una llave alen. Para que el buril quedara a la altura deseada se utilizó una calza y algunas
láminas como soporte.
2.- Se montó en el cabezal móvil el contrapunto giratorio y se fijo el cabezal con su palanca de
fijación.
3.- Se montó el redondo en el chuck y se fijó haciendo coincidir el barreno hecho con la broca de
centros con el contrapunto giratorio haciéndolo salir del cabezal móvil con la manivela. También
se fijo la velocidad a 425 RPM.
4.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
5.- Se verificó que no hubieran herramientas arriba de la maquina que pudiesen caer en el chuck y
causaran un accidente.
13. 6.- Se encendió la maquina y se procedió a ranurar la pieza. Esto se logro acercando el buril a la
periferia de la pieza con el carro longitudinal y colocándolo bajo la marca que se realizo con el
vernier sobre la pieza aun pintada con azul de metilo. Después con el carro transversal se acercó la
herramienta hasta estar a contacto mínimo.
7.- Una vez colocada la herramienta en su posición se movió el carro transversal para que el buril
desbastara 1 pulgada de material. Esta profundidad se lograba únicamente dándole una
profundidad de ½ pulgada.
8.- La parte de la pieza que se debía cilindrar media ¼ de pulgada.
9.- Una vez que maquinado dicha sección de la pieza llegó al diámetro final que debía tener, el cual
era de ½ pulgadas, se detenía la maquina y de desmontaba la pieza.
10.- Para desmontar la pieza, primero se accionaba la manivela para meter el cañón con el
contrapunto, de manera que no se fuera a salir el mismo. Se soltaba la palanca de sujeción y se
retiraba el cabezal móvil. Posteriormente se liberaba la pieza del chuck cuidando de que esta no
cayera pues podría dañar la parte maquinada.
11.- Terminado el ranurado en las piezas restantes del equipo, se desmontaba las herramientas en
el cabezal móvil y en la torreta junto con los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
En esta operación los factores que debemos de cuidar son los siguientes:
1.- se debe de cuidar el hacer coincidir la sección a ranurar con el buril.
2.- Bañado constante con el refrigerante, para que la temperatura de la pieza modifique
propiedades mecánicas del material
3.- Velocidad de avance no tan alta para evitar quemar el filo e incluso la fractura de la
pieza.
CÁLCULOS
- Profundidad de corte
푃 =
퐷 − 푑
2
=
1.5 푖푛 − .5 푖푛
2
= 0.5 푖푛 = 12.7 푚푚
- Revoluciones por minuto
풅풆 풕풂풃풍풂풔 풗풄 = 61
푚
푚푖푛
푛 =
푉푐 × 1000
휋 × ∅
=
(61
푚
푚푖푛
) (
1
60
푚푖푛
푠푒푔
) (1000
푚푚
푚
)
휋(38.1푚푚)
14. 푛 = 8.493
푟푒푣
푠푒푔
(
60
1
푠푒푔
푚푖푛
) = 509.63 푅푃푀
- Tiempo de maquinado
풅풆 풕풂풃풍풂풔 풔 = ퟒ 푚푚
푟푒푣
; Las n son reales (de la maquina)
푡푚 =
퐷 − 푑
2푣푎 × 푛
=
(1.5 푖푛 − 0.5푖푛) (25.4
푚푚
푖푛
)
2 (4
푚푚
푟푒푣
) (425
푟푒푣
푚푖푛
)
= 0.007푚푖푛
푡푚 = 0.07푚푖푛 (60
푠푒푔
푚푖푛
) = 0.44 푠푒푔
IMÁGENES
Imagen Descripción
Ranurado de la pieza
15. 5.- Maquinado de rosca (roscado)
OBJETIVO
Conocer el proceso para realizar el roscado de una pieza, el método paso a paso que se
debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
Un roscado o rosca es una superficie cuyo eje está contenido en el plano y en torno a él
describe una trayectoria helicoidal cilíndrica.1
El roscado puede ser realizado con herramientas manuales o máquinas herramientas
como taladradoras, fresadoras y tornos. Para el roscado manual se utilizan machos y
terrajas, que son herramientas de corte usadas para crear las roscas de tornillos y tuercas
en metales, madera y plástico. El macho se utiliza para roscar la parte hembra mientras
que la terraja se utiliza para roscar la porción macho del par de acoplamiento. El macho
también puede utilizarse para roscado a máquina.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 15
Espera para desocupe de maquinaria 24
parcial de trabajo 3
real de trabajo 11
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- inicialmente se colocó el buril de acero alta velocidad con ángulo 60° en la torreta con la ayuda
de una llave alen. Para que el buril quedara a la altura deseada se utilizó una calza y algunas
láminas como soporte.
2.- Se montó en el cabezal móvil el contrapunto giratorio y se fijo el cabezal con su palanca de
fijación.
3.- Se montó el redondo en el chuck y se fijó haciendo coincidir el barreno hecho con la broca de
centros con el contrapunto giratorio haciéndolo salir del cabezal móvil con la manivela. También
se fijo la velocidad a 50 RPM.
4.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
16. 5.- Se verificó que no hubieran herramientas arriba de la maquina que pudiesen caer en el chuck y
causaran un accidente.
6.- Se encendió la maquina y utilizando el carro longitudinal y transversal se posicionó el buril en la
sección en la que se haría la rosca. Se acercó el buril hasta que existiera contacto mínimo entre el
inicio de la sección de la pieza a la cual correspondía la rosca, y la herramienta.
7.- En cuanto hubo interferencia, sin mover la herramienta de esta posición, se marcó el tambor
del carro transversal. Dicha marca nos indicaba el cero con el cual nos ayudaríamos a dar
profundidad al corte.
8.- Ahora marcado el cero sin mover el carro transversal, movíamos el carro longitudinal para que
se posicionara la herramienta justo al lado derecho de le sección a roscar (sección ranurada).
9.- Con el carro transversal marcado en cero, se le dio una profundidad de corte de 3 divisiones.
Cada división equivalía a 0.02 mm, dando entonces la profundidad de 0.06. Se darían 10 pasadas
con esta profundidad.
10.- Se posicionaron las perillas para ajustar el paso de la cuerda, el cual en este caso era de 3
mm. La posición de las perillas era de CG.
11.- Nuevamente se encendió la maquina, ahora para roscar la pieza. Esto se logro únicamente
accionando las palancas para avance automático del carro longitudinal con dirección hacia el
chuck posteriormente al encendido del torno.
12.- Una vez accionado el automático, inmediatamente se comenzaba a maquinar la cuerda.
Durante la operación NO se debía olvidar verter el refrigerante. Justo antes de terminar se
accionaba el freno sin dejar de pulsarlo hasta que se detuviera totalmente el avance del carro
longitudinal. Esto para que se evitara maquinar otras secciones de la pieza.
13.- Ya apagado el torno, con el carro transversal se alejaba el buril de la pieza, de manera que
estuviera seguro que no existiera contacto cuidando de no borrar la línea cero del tambor.
14.- Verificado lo anterior desactivó el avance automático.
15.- Nuevamente se encendía el torno, y ahora accionábamos en sentido contrario la palanca del
avance automático del carro longitudinal.
16.- Este cambio provocó que el sentido del avance tuviera dirección hacia el contrapunto.
17.- De igual manera, antes de que el recorrido del carro longitudinal terminara la sección donde
se maquinaba la cuerda, se detenía el torno con el freno, Procurando que el buril quedara en la
sección en la que se posicionó desde el inicio (área ranurada).
18.- Ahora posicionábamos el tambor del carro transversal en la línea cero (posición inicial de la
herramienta). Y dábamos tres divisiones más a las 3 que ya se habían dado.
17. 19.- Se quitaba el automático de la maquina, y se encendía la máquina. Ahora con la nueva
profundidad y con la máquina encendida nuevamente se cambiaba el sentido de avance
automático del carro longitudinal.
20.- Se repetía el procedimiento para las 5 pasadas que se dieron a la pieza.
21.- Terminadas las 5 pasadas, se desmontaba la pieza.
22.- Para desmontar la pieza, primero se accionaba la manivela para meter el cañón con el
contrapunto, de manera que no se fuera a salir el mismo. Se soltaba la palanca de sujeción y se
retiraba el cabezal móvil. Posteriormente se liberaba la pieza del chuck cuidando de que esta no
cayera pues podría dañar la parte maquinada.
23.- Terminado el roscado en las piezas restantes del equipo, se desmontaba las herramientas en
el cabezal móvil y en la torreta junto con los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
En todas las otras operaciones se debe de tener cuidado, sin embargo en esta en
específico, se debe de estar al pendiente totalmente de no alterar factores como el de
mover manualmente el carro longitudinal una vez iniciado el proceso.
Esto debido a que si se mueve la posición del carro longitudinal, la cuerda no se generaría
de manera correcta pues, la modificación en la posición del mismo, respecto a las
revoluciones con las que se está haciendo la operación, causaría que las entradas y salidas
de la cuerda en la sección cambiaran.
CÁLCULOS
- Altura y profundidad de la cuerda
퐻 = 푝푎푠표 × 0.6495 ; 푃푎푠표 = 3 푚푚
퐻 = 3 푚푚 × 0.6495 = 1.9481 푚푚
- Profundidad
푃 = 30 푑푖푣푖푠푖표푛푒푠 (0.02
푚푚
푑푖푣푖푠푖표푛
)
푃 = 0.6 푚푚
19. 6.- Maquinado de cubo (Fresado)
OBJETIVO
Conocer el proceso para realizar el fresado de un cubo en nuestra pieza, el método paso a
paso que se debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El fresado consiste principalmente en el corte del material que se mecaniza con una
herramienta rotativa de varios filos, que se llaman dientes, labios o plaquitas de metal
duro, que ejecuta movimientos de avance programados de la mesa de trabajo en casi
cualquier dirección de los tres ejes posibles en los que se puede desplazar la mesa donde
va fijada la pieza que se mecaniza.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 0
Espera para desocupe de maquinaria 58
parcial de trabajo 3
real de trabajo 10
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- Se montó la herramienta. El cabezal divisor y el contrapunto en la mesa de la máquina.
Posteriormente para fijar la fresa al husillo se utilizó un adaptador con prisionero, y para montar
ambos al cabezal del usillo nos ayudamos con una llave inglesa.
2.- Colocábamos nuestra pieza en el chuck del cabezal divisor y se fijó haciendo coincidir el
barreno hecho con la broca de centros con el contrapunto haciéndolo salir con la manivela.
También se fijo la velocidad colocando las manijas en la secuencia LOS la cual generaba 630 RPM
para esta operación.
3.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
4.- Se verificó que no hubieran herramientas en la mesa de trabajo que pudiesen causaran un
accidente.
20. 5.- Se continuó ahora posicionando la pieza haciendo coincidir al diámetro del cortador con la
sección en la que se debía maquinar el cubo la cual, se había marcado con anterioridad. Una vez
posicionada la pieza en correspondencia con el cortador, se acercaran lo más posible pero sin
hacer contacto.
6.- Se colocaba el plato del cabezal divisor en posición vertical para de ahí partir con el número de
vueltas que generaran las 4 caras.
7.- Ahora se encendió la máquina y moviendo poco a poco la manivela que modificaba la
profundidad, se hacía bajar el cabezal de tal modo que a penas y hubiera interferencia entre pieza
y herramienta.
8.- Marcada la pieza se separaba del cortador. Esto se lograba con la manivela que movía la mesa
en el sentido transversal, esto para no modificar la correspondencia del diámetro del cortador con
la sección que correspondía al dodecaedro.
9.- Una vez separados, se colocaba en ceros el tambor de la manivela que modificaba la
profundidad respecto a la escala de la máquina.
10.- Colocado en ceros el tambor con la escala se procedía a bajar el cabezal hasta que se diera
una vuelta completa. Esta vuelta entera equivale a 25 divisiones numeradas o 50 divisiones
totales, que es igual a 2.5 mm.
11.- Hecho esto, se colocaban las palancas de la mesa para que se embragaran los automáticos y
no se pudieran modificar los movimientos de la mesa durante el maquinado.
12.- La parte de la pieza en la que se haría el dodecaedro tenía una longitud de 1 pulgada
(diámetro del cortador).
13.- Con la profundidad colocada y la pieza en posición únicamente se pulsaban los botones de
avance de la mesa en sentido transversal, sin olvidar que al paso del contacto pieza herramienta,
se debía agregar el refrigerante. Hasta que el cortador terminara el recorrido por la pieza se
detenía con el botón de paro.
14.-Ahora una vez terminado de pasar el cortador por la pieza y verificando que no haya contacto
entre cortador y pieza, se procedía a modificar la posición del plato del cabezal divisor. Se debían
de dar 10 vueltas completas al plato.
15.- Modificada la posición del plato del cabezal divisor, se pulsaba el botón para el avance en
sentido transversal inverso al efectuado anteriormente. Terminado el contacto pieza cortador, se
pulsaba el botón de paro y nuevamente se modificaba el plato del cabezal divisor.
16.- Este proceso se realizaba hasta que se llegaba a la posición inicial, en donde se repetía el
proceso para la segunda profundidad que nuevamente era de, 25 divisiones numeradas o 50
divisiones totales, que es igual a 2.5 mm.
21. 17.- Nuevamente se realizaba el proceso anterior. Cuando se llegaba a la cara inicial ya no se le
hacía pasar el cortador.
18.- Posteriormente se quitaba la pieza primeramente subiendo el cabezal, después aflojando el
chuck se soltaba la pieza y finalmente retrayendo el contrapunto se quitaba.
19.- Terminado el maquinado en las piezas restantes del equipo, se desmontaba las herramientas,
el cabezal divisor, el contrapunto y los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
Nuevamente como en la manufactura del dodecaedro analicé el número de vueltas que se
le dio al plato del cabezal divisor y llegue a lo siguiente:
Vueltas Ángulo Numero de caras
10 vueltas 90° 1
20 vueltas 180° 2
40 vueltas 360° 4
CÁLCULOS
- Velocidad de avance
풅풆 풕풂풃풍풂풔 풗풄 = 200
푓푡
푚푖푛
; 푑 = 0.005
푑푖푒푛푡푒푠
푝푢푙푔푎푑푎
푣푎 = 푑 × 푧 × 푛 = (0.005
푝푢푙푎푔푎푠
푑푖푒푛푡푒푠
) (4 푑푖푒푛푡푒푠) (630
푟푒푣
푚푖푛
)
푣푎 = 12.6
푖푛
푚푖푛푢푡표
= 320.04
푚푚
푚푖푛
- Profundidad de corte
푃 = 푁° 푑푒 푑푖푣푖푐푖표푛푒푠 푡표푡푎푙푒푠 × 푣푎푙표푟 푑푒 푐푎푑푎 푑푖푣푖푠푖ó푛
푃 = 50 ×
1
20
= 2.5 푚푚
- Tiempo de maquinado
푡푚 =
푙
푠
=
(10 푚푚 )
(320.04
푚푚
푚푖푛
)
= 0.031 푚푖푛 = 1.87 푠푒푔
23. 7.- Taladrado para cuerda interna
OBJETIVO
Conocer el proceso para realizar el taladrado de la pieza, el método paso a paso que se
debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
Muchas piezas que son torneadas requieren ser taladradas con brocas en el centro de sus
ejes de rotación. Para esta tarea se utilizan brocas normales, que se sujetan en el
contrapunto en un portabrocas o directamente en el alojamiento del contrapunto si el
diámetro es grande.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 0
Espera desocupe de maquinaria 40
parcial de trabajo Cortado del material excedente 8
colocación de la herramienta para careado 2
careado de la superficie a taladrar 2
real de trabajo 15
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- Para aprovechar el uso del torno, opté por quitar el excedente de material de la pieza, esto
marcándola con un calibrador vernier. Coloque la pieza en un tornillo de banco para con una
segueta cortar el material.
2.- Ya cortado, procedí a colocar el buril de acero alta velocidad con ángulo de 60° en la torreta
con la ayuda de una llave alen. Para que el buril quedara a la altura deseada se utilizó una calza y
algunas láminas como soporte.
3.- Se montó el redondo en el chuck sobre la cuerda para no dañar el cubo. Sin embargo se le dio
un apriete al chuck tenue para que de igual manera no lastimara la cuerda. También se fijo la
velocidad a 425 RPM.
4.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
24. 5.- Se verificó que no hubieran herramientas arriba de la maquina que pudiesen caer en el chuck y
causaran un accidente.
6.- Se encendió la maquina y se verifico que la pieza girara de manera normal, y no de una manera
excéntrica.
7.- Corregido el giro, se procedió a carear la pieza. Esto se logro acercando el buril a la periferia de
la pieza con el carro longitudinal y el transversal hasta apenas lograr la interferencia pieza
herramienta. Y después comenzar a avanzar con el carro transversal hasta llegar al centro de la
pieza.
8.- Se regresó el buril con el carro transversal y con el carro longitudinal se dio otro avance y se
repitió el proceso hasta ver que la parte a ser taladrada estaba plana y libre de rayones.
9.- Terminado el careado, se procedió a montar en el cañón el broquero con la broca de 10 mm.
Para saber a la profundidad a la que había llegado, se le hizo una marca en un gavilán que fuera
visible para el operario.
10.- La medida a la que se marcó la broca era de ½ pulgada después de la conicidad del inicio de la
broca. En total para saber donde marcar, se hizo una operación que aparece más adelante.
11.- Una vez montado la herramienta se acercó el cabezal móvil hacia la pieza de manera que la
broca no tocara la pieza, dejando entre ambas un espacio de aproximadamente 8 mm.
12.- Se encendió la máquina y con la manivela del cabezal móvil se hacía salir el cañón. Se debía de
hacer movimientos de entrar y salir consecutivamente para que no se pudiera llegar a romper la
broca.
13.-Una vez que la broca penetró hasta la marca, se metía el cañón y se apagaba la maquina.
14.- Nuevamente se realizo la misma operación en la otra cara. Terminada la operación en las
piezas restantes del equipo, se desmontaba la pieza y las herramientas en el cabezal móvil y en la
torreta junto con los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
ANÁLISIS DE FABRICACIÓN
A partir de haber cortado el excedente de material, comencé a tener problemas. Por
ejemplo que cuando tuve que refrentar nuevamente no tenía material de donde sujetarlo,
por lo que tuve que sujetarlo por la cuerda.
Como resultado del corte de la segueta, la pieza quedo rayada a una profundidad
considerable, y dichas ralladuras, no se eliminaron con el careado debido a que si retiraba
más material afectaría de manera considerable a la medida de esa sección.
Otra de las observaciones que noté a la hora de taladrar, fue que si no estaba girando
uniformemente la pieza en su totalidad al momento de ir avanzando con la broca, esta
25. seguía la trayectoria de giro de la pieza, generando en ella (broca) esfuerzo a la fatiga. Esto
también se podía notar a simple vista debido a que:
1.- Evidentemente en la broca no debería presentar otra geometría contraria a la que
posee la broca.
2.- También se notaba por en la cambio del sentido de la parábola que se hacía con la
broca.
CÁLCULOS
- Revoluciones por minuto (calculadas)
풅풆 풕풂풃풍풂풔 풗풄 = 550
푓푡
푚푖푛
푛 =
푉푐 × 1000
휋 × ∅
=
(550
푓푡
푚푖푛
) (12
푖푛
푓푡
) (25.4
푚푚
푖푛
)
휋 (10푚푚)
푛 = 5336.14
푟푒푣
푚푖푛
- Tiempo de maquinado
풅풆 풕풂풃풍풂풔 풔 = ퟒ 푚푚
푟푒푣
; 퐷푏푟표푐푎 = 10푚푚 ; Las n son reales (de la maquina):
푡푚 =
퐿
푠 × 푛
=
푙 + (30%퐷푏푟표푐푎 )
푠 × 푛
=
(0.5 푖푛 × (25.4
푚푚
푖푛
)) + (. 3 × 10푚푚)
(4
푚푚
푟푒푣
) (425
푟푒푣
푚푖푛
)
= 0.009푚푖푛
푡푚 = 0.009 푚푖푛 (60
푠푒푔
푚푖푛
) = 0.55 푠푒푔
- Posición de la marca de la broca
푃표푠푖푐푖ó푛 = 푙 + 푒 = 푙 + (30%퐷푏푟표푐푎 )
푃표푠푖푐푖ó푛 = (0.5 푖푛 × (25.4
푚푚
푖푛
)) + (. 3 × 10푚푚) = 15.7 푚푚 = 0.618 푖푛
27. 8.- Barrenado de cubo
OBJETIVO
Conocer el proceso para realizar el barrenado, el método paso a paso que se debe de
seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El taladrado es un término que cubre todos los métodos para producir agujeros cilíndricos
en una pieza con herramientas de arranque de viruta. Además del taladrado de agujeros
cortos y largos, también cubre el trepanado y los mecanizados posteriores tales como
escariado, mandrinado, roscado y brochado. La diferencia entre taladrado corto y
taladrado profundo es que el taladrado profundo es una técnica específica diferente que
se utiliza para mecanizar agujeros donde su longitud es varias veces más larga (8-9) que su
diámetro.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 0
Espera desocupe de maquinaria 45
parcial de trabajo Marcado del punto del barrenado 2
Colocación de las diferentes herramientas para taladrar 6
real de trabajo 10
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- Inicialmente se marco el centro de una cara del cubo, con la ayuda de un punto de golpe y una
tira de lámina de material cizallado. Para encontrar el centro se colocaba la tira entre vértices
opuestos y con otra tira del mismo material se marcaba una línea de vértice a vértice.
2.- Ya marcado el centro se procedió a sujetar la pieza a la mordaza, con ayuda de los bloques en V
y con el nivel se nivelo la pieza para que el barreno fuera totalmente vertical sin desviaciones.
2.- La pieza se sujeto de manera que el cubo al momento de ser pasado por la broca, no pudiera
tocar la mordaza.
3.- Se montó la broca de 1/8 al broquero. Con las palancas de desplazamiento vertical y horizontal
se posicionó en concordancia con el centro del cubo anteriormente marcado.
28. 4.- Con la palanca de desplazamiento vertical se bajo el cabezal de tal manera que quedara un
espacio aproximado de 5mm entre pieza y broca. Se posicionaron las palancas de manera que se
dieran 515 RPM. La configuración fue B2C
4.- Una vez fijada la pieza y las RPM se montaron los fusibles y se energizó la maquina.
6.- Se accionó la palanca para el sentido del giro de la broca, para que al tocar el material
desbastara.
6.- Se encendió la maquina y se comenzó a bajar poco a poco el broquero con las manivelas. El
avance de la broca debía de ser dado poco a poco, para no hacer que la broca se flexionara y se
fracturara debido al diámetro tan pequeño respecto a la fuerza con la que penetraba en el
material.
7.- Corregido el giro, se procedió a carear la pieza. Esto se logro acercando el buril a la periferia de
la pieza con el carro longitudinal y el transversal hasta apenas lograr la interferencia pieza
herramienta. Y después comenzar a avanzar con el carro transversal hasta llegar al centro de la
pieza.
8.- Conforme avanzaba la broca, se debía hacer el movimiento de penetrar y salir para que no se
quemara el filo de la broca al mismo tiempo que se vertía refrigerante en la pieza y broca.
9.- Pasada la broca, se regresaba el broquero a su posición inicial y se apagaba la maquina.
10.- Se accionaba la palanca para desplazamiento vertical de manera que subiera el cabezal para
realizar el cambio de broca. Esta vez se cambió a la broca de 3/8.
11.- Con la palanca de desplazamiento vertical se bajo el cabezal de tal manera que quedara
nuevamente un espacio aproximado de 5mm entre pieza y broca.
12.- Se encendió la maquina y se comenzó a bajar poco a poco el broquero con las manivelas.
Hasta que se realizo el barrenado pasado.
13.- Y nuevamente se realizo el proceso anterior pero con la broca de ½.
11.- Terminado el último barrenado, se levantó el cabezal, se quitó la pieza y la herramienta para
que otra pieza fuera barrenada.
14.- Terminada la operación en las piezas restantes del equipo, se desmontaba el broquero,
brocas, bloques en V y los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
29. ANÁLISIS DE FABRICACIÓN
La parte critica de esta operación fue el taladrado con la primera broca, debido a que por
ser de diámetro pequeño, se debía tener cuidado de no dar un avance muy rápido y
fracturar la broca.
Otra cosa que observé durante el taladrado de la broca de ½ y 3/8, en piezas de mis
compañeros, los cuales optaron por maquinarla con el automático, es que la viruta que
salía del taladrado era continua, y no se dividía como en el caso del torneado. Esta viruta
tan larga y girando a estas revoluciones era un peligro latente para el operario.
CÁLCULOS
- Revoluciones por minuto (calculadas)
풅풆 풕풂풃풍풂풔 풗풄 = 550
푓푡
푚푖푛
푛 =
푉푐 × 1000
휋 × ∅
=
(550
푓푡
푚푖푛
) (12
푖푛
푓푡
) (25.4
푚푚
푖푛
)
휋 (0.125 푖푛 × 25
푚푚
푖푛
)
푛 = 16806.76
푟푒푣
푚푖푛
- Tiempo de maquinado
풅풆 풕풂풃풍풂풔 풔 = ퟒ 푚푚
푟푒푣
; 퐷푏푟표푐푎1 = 0.125 푖푛 ; Las n son reales (de la maquina):
퐷푏푟표푐푎2 = 0.375 푖푛 ; 퐷푏푟표푐푎3 = 0.5 푖푛
푡푚1 =
푙
푠 × 푛
=
(1 푖푛 × (25.4
푚푚
푖푛
))
(4
푚푚
푟푒푣 ) (515
푟푒푣
푚푖푛)
= 0.012푚푖푛 = 0.73 푠푒푔
Como para el tiempo de maquinado no se utiliza el diámetro de la broca, el tiempo para
los 3 taladrados es el mismo. Por lo tanto
푡푚푇 = 3 × 푡푚1 = 3 × 0.73 푠푒푔 = 2.19 푠푒푔
30. IMÁGENES
Imagen
Colocación de las palancas para obtener las 515
RPM |
Remoción de la viruta que resultado
del taladrado, cuando la maquina se
detenía.
Accionamiento de las palancas para dar el avance de
la broca. En esta imagen se nota del lado derecho
justo al lado derecho del volante amarillo, la palanca
para dar el sentido al giro de la broca.
31. 9.-Roscado de cuerda interna con machuelo
OBJETIVO
Conocer el proceso para realizar el roscado de cuerda interior con machuelo, el método
paso a paso que se debe de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El machuelo es una herramienta de mano para el corte de roscas internas.
Esto se logra dado que ésta herramienta es de acero de alta calidad, que si es para hacer
una rosca exterior o macho (como la de un tornillo) se llama terraja y cuando se requiere
hacer una rosca interior o hembra (como la de una tuerca) se utilizan unas herramientas
llamadas machuelos.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Tiempo(s)
duración
(min)
muertos obtención de herramienta 5
Desayuno 0
Descanso 0
Espera para desocupe de maquinaria 10
parcial de trabajo 5
real de trabajo 5
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- Se colocó la pieza entre los bloques en V y sujetando los bloques a un banco de mesa, en
posición vertical. Se nivelo la pieza con el nivel y se le colocó manteca en el barreno y en el
machuelo. Este actuó como refrigerante durante la operación.
2.- El machuelo a utilizar fue el M10X1
2.- Inicialmente se posicionó el machuelo totalmente vertical para que la cuerda se generara de
manera correcta en la sección del barreno.
3.- Manteniendo la herramienta totalmente vertical, se dio dos vueltas en sentido horario, y se
regreso ½. Esto se realizo dos veces en lo que el machuelo penetraba generando la rosca.
4.- Posteriormente, se daba una vuelta en sentido horario y ¼ de vuelta de regreso.
5.- Este procedimiento se realizo hasta que se tocaba el fondo del barreno.
6.- Una vez llegado al tope, se sacó la herramienta, girándola en sentido anti -horario.
32. 7.- Se liberaba la pieza cuidando de no dejarla caer puesto que sufriría abolladuras.
ANÁLISIS DE FABRICACIÓN
A pesar de notarse un proceso sencillo, presenta una gran complejidad, debido a que se
debe tener una habilidad para mantener la posición del machuelo a la hora de la primera
penetración. Además de que si no se realiza correctamente el giro del machuelo, la cuerda
se puede estropear, echando a perder la pieza y la inversión en tiempo y dinero que se
haga.
CÁLCULOS
- Altura y profundidad de la cuerda
퐻 = 푝푎푠표 × 0.6495 ; 푃푎푠표 = 1 푚푚
퐻 = 1 푚푚 × 0.6495 = 0.6495 푚푚
IMÁGENES
Imagen
Primera penetración del machuelo. Giro de la
herramienta en sentido horario.
Giro de la herramienta en sentido anti-horario.
33. 10.- Acabado
OBJETIVO
Conocer el proceso para dar el acabado a la pieza, el desarrollo paso a paso que se debe
de seguir para realizarlo, y ciertos detalles para evitar accidentes.
JUSTIFICACION
El acabado es un proceso de fabricación empleado en la manufactura cuya finalidad es
obtener una superficie con características adecuadas para la aplicación particular del
producto que se está manufacturando; esto incluye mas no es limitado a la cosmética de
producto. En algunos casos el proceso de acabado puede tener la finalidad adicional de
lograr que el producto entre en especificaciones dimensionales.
Muchos de los procesos de acabado, por ser una etapa tan importante en manufactura,
han sido estandarizados por muchos organismos, como la ASTM y la AMS que emplean el
promedio de rugosidad y la micropulgada. Por lo general, el acabado puede ser medido.
ESTUDIO DE TIEMPOS Y MOVIMIENTOS
Día 1- Uso del torno
Tiempo(s)
duración
(min)
muertos obtención de herramienta 10
Desayuno 0
Descanso 10
Espera para desocupe de maquinaria 10
parcial de trabajo 3
real de trabajo 14
Día 2- Lijado manual de cubo y superficies perpendiculares al eje neutro de la pieza.
Tiempo(s)
duración
(min)
muertos obtención de herramienta 5
Desayuno 0
Descanso 18
parcial de trabajo 1
real de trabajo 60
PROCESO DE FABRICACIÓN
El proceso que se siguió fue:
1.- Se colocó en el chuck un punto giratorio, y del otro lado, se colocó el contrapunto giratorio.
34. 2.- Se montó la pieza entre los puntos, fijando el contrapunto para que no se desplazara.
3.- Una vez fijada la pieza se montaron los fusibles y se energizó la maquina.
4.- Se verificó que no hubieran herramientas arriba de la maquina que pudiesen caer en el chuck y
causaran un accidente.
5.- Se colocaron las palancas para ajustar las revoluciones a 710 RPM.
6.- Ya girando la pieza, se procedió a humedecer con diesel la lija con la que se le desbastaría
material. El número de la lija era 600.
7.- Debido a que la pieza tenía las medidas exactas marcadas en el plano de la probeta únicamente
se le dio un desbaste de aproximadamente 2 minutos por la parte que se cilindró, 1 minuto en
cada sección ranurada.
8.- Posteriormente se cambió a la lija del 800 que igualmente se humedeció con diesel.
9.- Ahora el tiempo que se dio a la parte cilindrada fue de aproximadamente 4 minutos y en las
secciones ranuradas nuevamente 1 minuto. A la cuerda se le dio aproximadamente un minuto con
esta lija sobre la cuerda y se le dio 6 pasadas entre los hilos de la cuerda desde inicio hasta fin.
10.- Se continuó con la lija del 1200 que igualmente se humedeció con diesel.
11.- Ahora el tiempo que se dio a la parte cilindrada fue de aproximadamente 4 minutos para dar
el acabado. En las secciones ranuradas se dio 2 minutos. A la cuerda se le lijó un tiempo de 40
segundos sobre la cuerda y 4 pasadas entre los hilos de la cuerda desde inicio hasta fin.
12.- Al dodecaedro solo se le lijo durante 20 segundos, debido a que se debían mantener las
aristas, las cuales podrían desaparecer si se le lijaba durante más tiempo.
13.- Al cubo únicamente se le colocó la lija para que eliminara las aristas vivas que tenía. El tiempo
que se le dio fue de 5 segundos.
14.- Posteriormente con una tira de tela, y con un poco de polish se pulió la parte cilindrada, las
ranuras y un poco al dodecaedro. En estas secciones el uso del polish dio un acabado brillante.
15.- Una vez obtenido el acabado deseado, se detuvo la maquina y se quitó la pieza.
16.- Terminada la operación en las piezas restantes del equipo, se desmontaba la pieza y las
herramientas en el cabezal móvil y en la torreta junto con los fusibles.
NOTA: Para el uso de la maquinaria se debe de utilizar bata y no llevar en la ropa accesorios que
pudiesen atorarse en la maquina y causar un accidente al operador.
17.- Al siguiente día únicamente con lija nueva de las mismas medidas 600,800 y 1200 se lijo el
cubo y caras perpendiculares al eje neutro de la pieza.
18.- Para realizar este lijado uniforme, se trabajó en una mesa plana de acero.
35. 19.- Se procedió a humedecer con diesel la lija de número 600 con la que se le desbastaría
material.
20.- Se iniciaba el movimiento únicamente en un sentido para no rayar la pieza de manera variable
por la cara del cubo. Esto se realizo para las 4 caras del cubo y para las 2 caras perpendiculares al
eje neutro de la pieza. El tiempo de lijado fue de aproximadamente 4 minutos por cada cara del
cubo y para las caras perpendiculares. Se tomaron descansos de 1 minutos entre cada cambio de
cara.
21.- lo mismo procedió con las otras dos lijas. Finalmente se montó rápidamente la pieza en el
torno para con el trozo de tela limpiar la sección del cubo y caras perpendiculares cuidando de que
no se atorará la tela con la pieza.
ANÁLISIS DE FABRICACIÓN
El proceso de dar acabado a una superficie, se rige bajó varios aspectos como, tolerancias,
tipo de acabados, maquina en la que se realice el proceso, entre otras. En este caso
debido a la falta de rectificadora, no se aprendió su uso, ni la manera en cómo opera,
aunque se obtuvo en la sección que se debía rectificar, una superficie con mejor acabado
que el que marcaba el plano de la pieza.
IMÁGENES
Imagen
Uso del trapo con polish en el dodecaedro, para
dar brillo a la sección.
Uso del trozo de tela con polish para dar brillo
a la sección.
