El documento describe los materiales y el proceso de instalación de un disipador de calor para un procesador de computadora. Explica que los disipadores de calor se usan para evitar que los componentes electrónicos se sobrecalienten y dañen, mencionando algunas ventajas como prevenir daños y mantener los equipos funcionando de manera económica. También advierte sobre posibles daños si el disipador no se alinea correctamente durante la instalación.

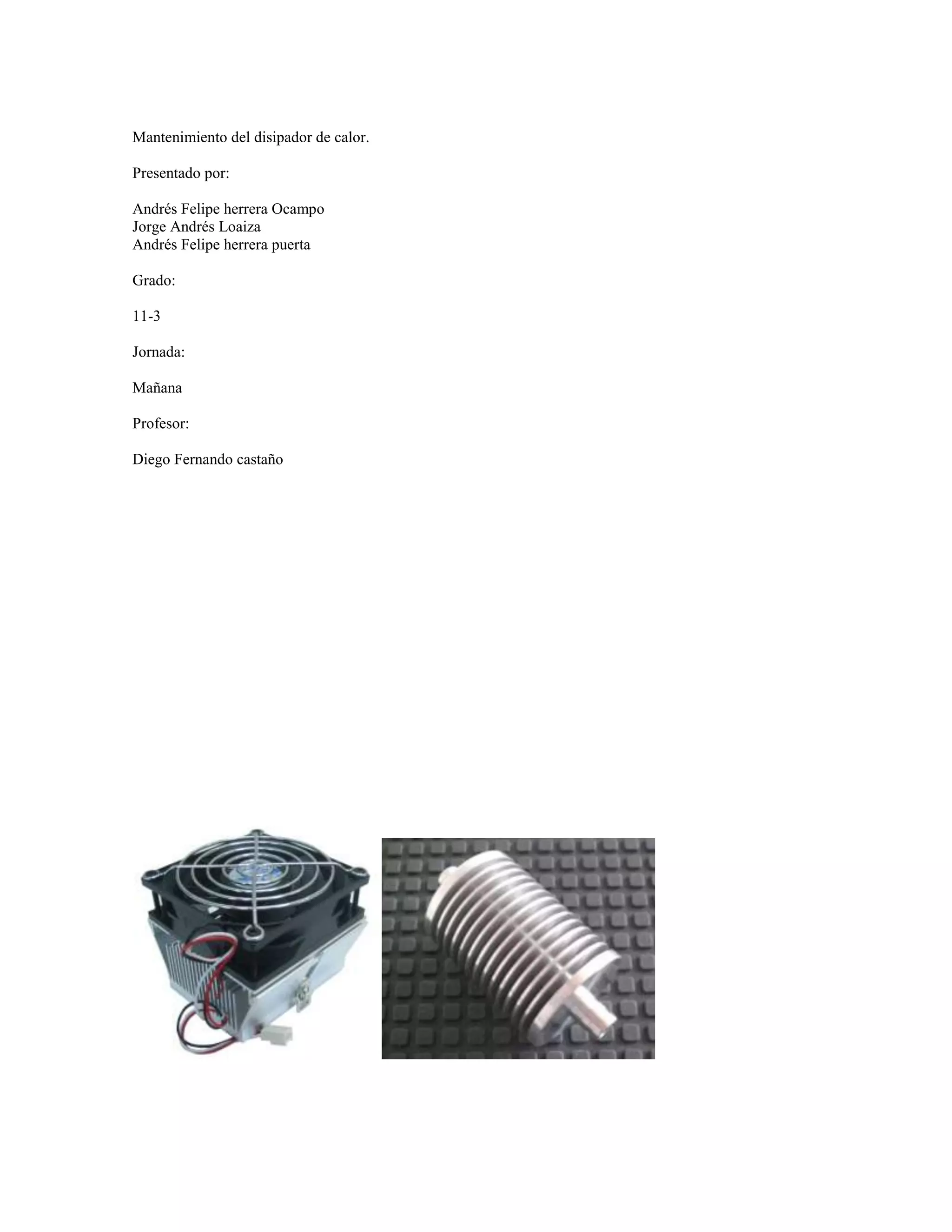

1. Mantenimiento del disipador de calor.
Presentado por:
Andrés Felipe herrera Ocampo
Jorge Andrés Loaiza
Andrés Felipe herrera puerta
Grado:
11-3
Jornada:
Mañana
Profesor:
Diego Fernando castaño

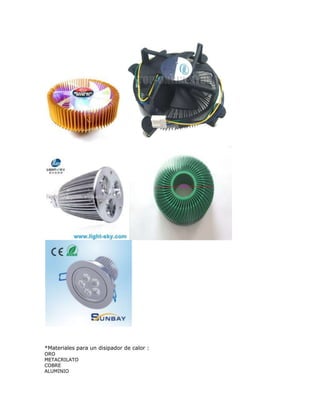

2. *Materiales para un disipador de calor :
ORO
METACRILATO
COBRE
ALUMINIO

3. ACERO
HIERRO
PLATA ……………

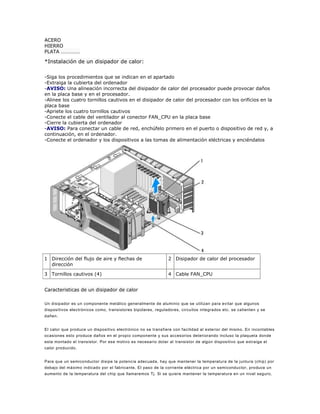

*Instalación de un disipador de calor:
-Siga los procedimientos que se indican en el apartado
-Extraiga la cubierta del ordenador
-AVISO: Una alineación incorrecta del disipador de calor del procesador puede provocar daños
en la placa base y en el procesador.
-Alinee los cuatro tornillos cautivos en el disipador de calor del procesador con los orificios en la
placa base
-Apriete los cuatro tornillos cautivos
-Conecte el cable del ventilador al conector FAN_CPU en la placa base
-Cierre la cubierta del ordenador
-AVISO: Para conectar un cable de red, enchúfelo primero en el puerto o dispositivo de red y, a
continuación, en el ordenador.
-Conecte el ordenador y los dispositivos a las tomas de alimentación eléctricas y enciéndalos
1 Dirección del flujo de aire y flechas de 2 Disipador de calor del procesador
dirección
3 Tornillos cautivos (4) 4 Cable FAN_CPU
Caracteristicas de un disipador de calor
Un disipador es un componente metálico generalmente de aluminio que se utilizan para evitar que algunos
dispositivos electrónicos como, transistores bipolares, reguladores, circuitos integrados etc. se calienten y se
dañen.
El calor que produce un dispositivo electrónico no se transfiere con facilidad al exterior del mismo. En incontables
ocasiones esto produce daños en el propio componente y sus accesorios deteriorando incluso la plaqueta donde
esta montado el transistor. Por ese motivo es necesario dotar al transistor de algún dispositivo que extraiga el
calor producido.
Para que un semiconductor disipe la potencia adecuada, hay que mantener la temperatura de la juntura (chip) por
debajo del máximo indicado por el fabricante. El paso de la corriente eléctrica por un semiconductor, produce un
aumento de la temperatura del c hip que llamaremos Tj. Si se quiere mantener la temperatura en un nivel seguro,

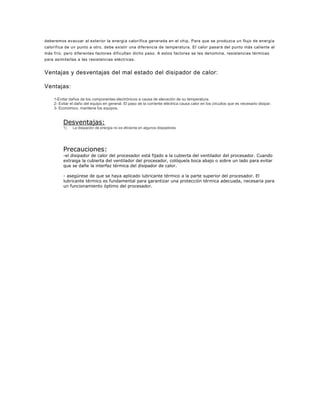

4. deberemos evacuar al exterior la energía calorífica generada en el chip. Para que se produzca un flujo de energía
calorífica de un punto a otro, debe existir una diferencia de temperatura. El calor pasará del punto más caliente al
más frío, pero diferentes factores dificultan dicho paso. A estos factores se les denomina, resistencias térmicas
para asimilarlas a las resistencias eléctricas.
Ventajas y desventajas del mal estado del disipador de calor:
Ventajas:
1-Evitar daños de los componentes electrónicos a causa de elevación de su temperatura.
2- Evitar el daño del equipo en general. El paso de la corriente eléctrica causa calor en los circuitos que es necesario disipar.
3- Económico, mantiene los equipos.
Desventajas:
1) La disipación de energía no es eficiente en algunos disipadores
Precauciones:
-el disipador de calor del procesador está fijado a la cubierta del ventilador del procesador. Cuando
extraiga la cubierta del ventilador del procesador, colóquela boca abajo o sobre un lado para evitar
que se dañe la interfaz térmica del disipador de calor.
- asegúrese de que se haya aplicado lubricante térmico a la parte superior del procesador. El
lubricante térmico es fundamental para garantizar una protección térmica adecuada, necesaria para
un funcionamiento óptimo del procesador.
