1. SOLDADURA:

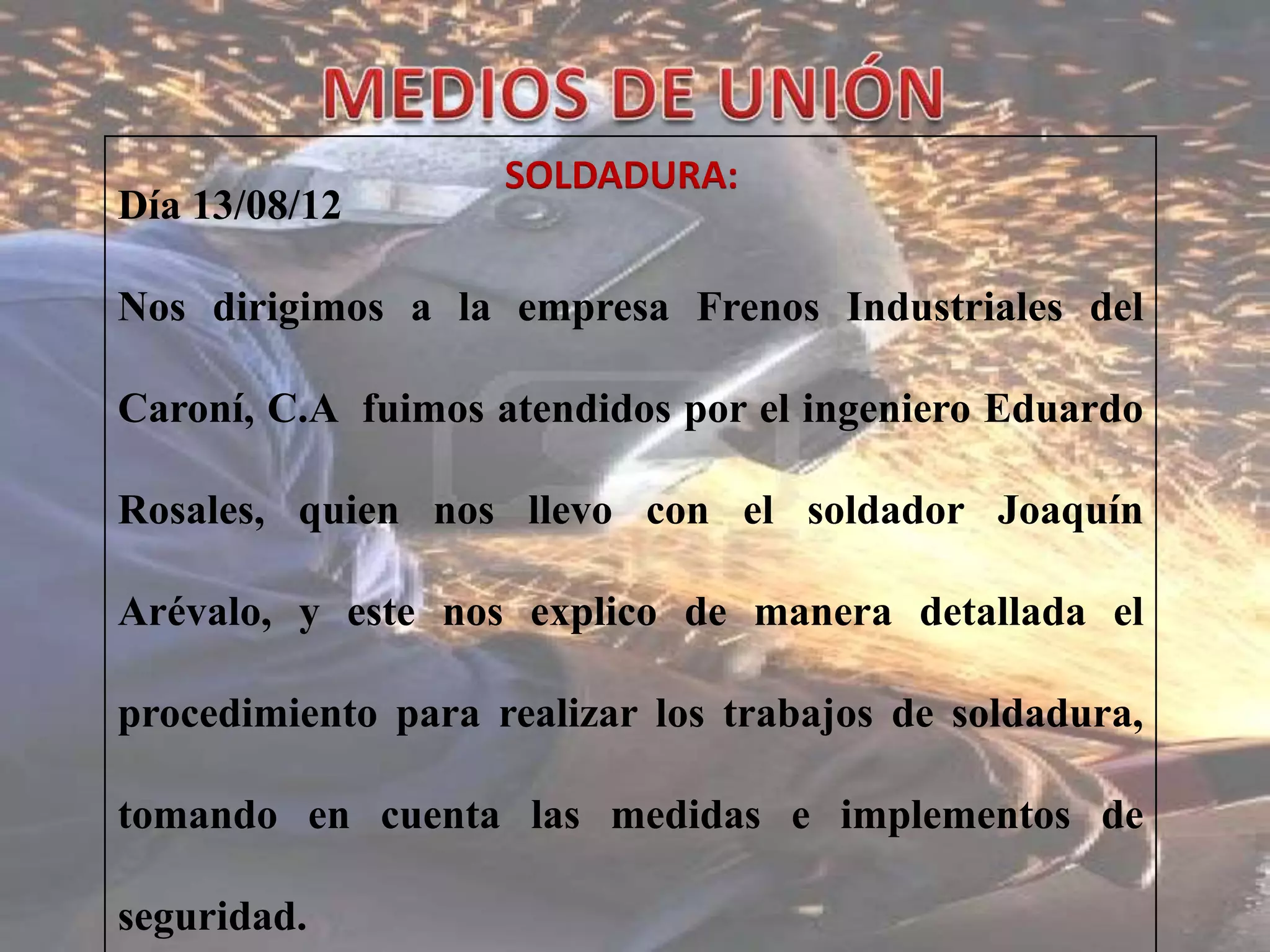

Día 13/08/12
Nos dirigimos a la empresa Frenos Industriales del
Caroní, C.A fuimos atendidos por el ingeniero Eduardo
Rosales, quien nos llevo con el soldador Joaquín
Arévalo, y este nos explico de manera detallada el
procedimiento para realizar los trabajos de soldadura,
tomando en cuenta las medidas e implementos de
seguridad.

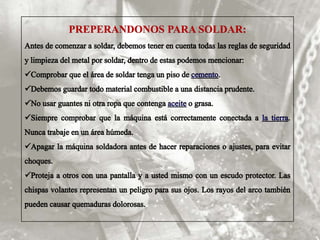

2. PREPERANDONOS PARA SOLDAR:

3. Una vez conocidas todas las medias de seguridad y siguiendo las
indicaciones del soldador procedimos a realizar las soldaduras:
Para la soldadura de arco en la maquina usada marca lincoln se requiere
una corriente constante de 400 amperios.
MARÍA CÓRDOVA
ANTONIO VAZQUES

4. Se cortaron probetas de 8mm de espesor de acero A36, las
cuales se utilizaron para hacer practicas, donde cada uno de
nosotros realizo una soldadura horizontal.
Ony gil. Raelys cabrera

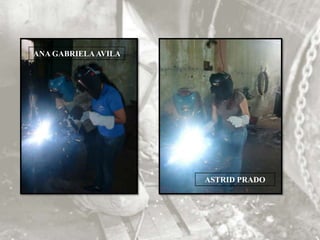

5. ANA GABRIELA AVILA
ASTRID PRADO

7. PIEZAS OBTENIDAS

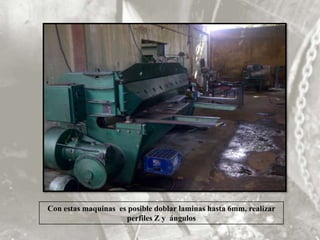

8. Con estas maquinas es posible doblar laminas hasta 6mm, realizar
perfiles Z y ángulos

12. Continuación de la UGMA

13. Construcción del parque
comercial Amazonia
Las principales ventajas de las conexiones apernadas son
la rapidez de ejecución, el bajo nivel de calificación
requerido para construirlas, la facilidad de inspección y
reemplazo de partes dañadas y la mayor calidad que se
obtiene al hacerlas en obra comparadas con conexiones
soldadas.

15. En esta obra se muestra la estructura metálica del parque
comercial Amazonia, esta estará constituida por 3 Niveles,
pórticos en ambas direcciones, de luces Variables, con columnas
de sección rectangular 200x200x5,5 cm, vigas principales y vigas
de amarre IPE 240 y correas IPE 120 y entre pisos de losa-acero
espesor 10 cm.
Estas piezas son construidas en talleres como el mostrado
anteriormente en esta misma presentación y luego ensambladas
en la obra, para esto se debe tener especial cuidado debido a que
pueden venir con defectos del taller y hacer que la estructura
falle. Igualmente, al momento de apernar , se debe realizar un
replanteo para así comprobar que la estructura se encuentre
nivelada.

16. En esta obra pudimos observar los errores que pueden ocurrir al
momento de trabajar con estructuras apernadas.
En esta estructura básicamente ocurrió un error debido a que los
perfiles no vinieron con la medida indicada lo que causo un problema
de nivelación.
Cuando los perfiles quedan cortos o largos pueden hacer que la
estructura se flexione y desnivele, en este caso quedaron cortos, se
intento corregir con empalmes pero no se logro corregir todos los
perfiles lo que causo que en este momento la estructura se encuentre
desfasada por 6 cm.
Para corregir esto se deben sacar los tornillos para colocar
suplementos, cortar las vigas que estén largas y añadir planchas en las
que estén cortas, finalmente replantear para verificar que este
nivelada.

17. Debido a lo complejidad de la obra, y por motivos de seguridad de la misma y
de nosotros, no nos fue permitido apernar los perfiles, pero pudimos ver la
forma de trabajar con estos medios de unión. Igualmente esta experiencia nos
ayudo a tener ideas mas claras sobre su empleo así como también as ventajas
que estas tienen al momento de trabajar
