1. EQUIPOS MICROINFORMÁTICOS
➲ MEMORIA 1: Unidades básicas de un Equipo
Microinformatico
➲ Miguel Pérez Domínguez
2º G.M.E.E.C

2. INDICE
●
1.- Componentes de un sistema microinformático . (Teclado, Unidad central
, Monitor e Impresora)
➲ 2.- Placa base, Buses, Ranuras de ampliación y puertos.
➲ 3.- Funcionamiento en bloques de una CPU.
➲ 4.- Memorias: Clasificación y funcionamiento.
➲ 5.- Tarjetas: Controladoras, gráfica, de sonido...
➲ 6.- Unidades de disco: Tipos, capacidad de almacenamiento..
➲ 7.- Como acceder y que es el SETUP.
➲ 8.- Particiones del DOS. FDISK.
➲ 9.- Configuración Maestro-esclavo.
➲ 10.- FORMAT ( Modificadores)

3. Componentes de un sistema microinformático
Teclado:Teclado: Es un componente externo que se le da muy poca
importancia pero aun asín es muy importante porque es el que
nos relaciona con nuestro PC.
Se pueden conectar a: USB, PS/2
➲ VOLVER

4. Componentes de un sistema microinformático
Unidad central: Dispositivo más importante del PC, y controla
el funcionamiento del resto de componentes, sus actividades
para el correcto desarrollo del programa que se esté
ejecutando.
Es de entrada y salida.
➲ VOLVER

5. Componentes de un sistema
microinformático
Monitor: El monitor es un componente externo. Es un periférico de
salida que mediante una conexión entre dos ordenadores, muestra
los resultados del procesamiento de un ordenador. Hay dos tipos:
-TFT: Tiene un tubo de rayos catódicos como el de las
televisiones
-CRT: Es una pantalla plana de cristal líquido.
➲ VOLVER

6. Componentes de un sistema
microinformático
Impresora: La impresora es un componente externo. Es un
periférico de salida importante para el ordenador. Lo que hace
es imprimir documentos, fotos, cartas… de ordenador para así
poder ser entregada o archivada.
➲ VOLVER

7. Placa base
La placa base de un ordenador es la placa principal a la que se
conectan los demás elementos de nuestro equipo, como el disco
duro, la tarjeta gráfica…
Si queremos manejarnos a la hora de cambiar algún componente,
tendremos que saber identificar los conectores, puertos y slots
que forman parte de nuestra placa base.
Explicación de cada componente
➲ VOLVER

8. Componentes Placa Base
BIOS: En la BIOS es donde se
guarda la información del
hardware de nuestro equipo.
RAM: Es una memoria volátil de
lectura o escritura. Almacena el
sistema operativo y los
programas que estén en
ejecución junto con sus datos.
➲ VOLVER

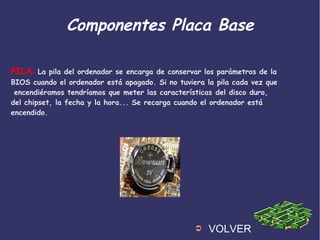

9. Componentes Placa Base
PILA: La pila del ordenador se encarga de conservar los parámetros de la
BIOS cuando el ordenador está apagado. Si no tuviera la pila cada vez que
encendiéramos tendríamos que meter las características del disco duro,
del chipset, la fecha y la hora... Se recarga cuando el ordenador está
encendido.
➲ VOLVER

10. Componentes Placa Base
MICROPROCESADOR:El microprocesador el circuito integrado
más importante, se considera el cerebro de un ordenador. Es la parte
del ordenador que esta hecha para llevar a cabo o ejecutar los
programas. Éste ejecuta instrucciones que se le dan al ordenador a
muy bajo nivel realizando operaciones lógicas simples, como sumar,
restar, multiplicar o dividir.
➲ VOLVER
Pincha aqui para ver el montaje de un micro:
http://www.youtube.com/watch?v=4TAGncZwmC4&feature=related

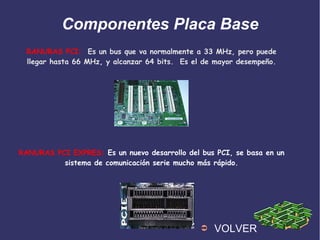

11. Componentes Placa Base
RANURAS PCI: Es un bus que va normalmente a 33 MHz, pero puede
llegar hasta 66 MHz, y alcanzar 64 bits. Es el de mayor desempeño.
RANURAS PCI EXPRES: Es un nuevo desarrollo del bus PCI, se basa en un
sistema de comunicación serie mucho más rápido.
➲ VOLVER

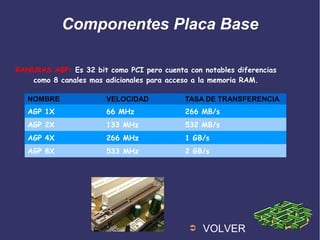

12. Componentes Placa Base
RANURAS AGP: Es 32 bit como PCI pero cuenta con notables diferencias
como 8 canales mas adicionales para acceso a la memoria RAM.
➲ VOLVER
NOMBRE VELOCIDAD TASA DE TRANSFERENCIA
AGP 1X 66 MHz 266 MB/s
AGP 2X 133 MHz 532 MB/s
AGP 4X 266 MHz 1 GB/s
AGP 8X 533 MHz 2 GB/s

13. Componentes Placa Base
PUERTO PARALELO: Un puerto paralelo es una conexión entre
un ordenador y un periférico, su principal característica es que los bits de
datos van juntos, enviando un paquete de bytes a la vez.
PUERTO SERIE: Un puerto serie es una interfaz de comunicaciones de
datos digitales que es muy utilizado por ordenadores y periféricos
➲ VOLVER

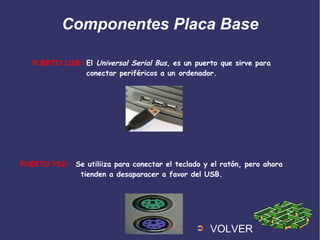

14. Componentes Placa Base
PUERTO USB: El Universal Serial Bus, es un puerto que sirve para
conectar periféricos a un ordenador.
PUERTO PS2: Se utiliiza para conectar el teclado y el ratón, pero ahora
tienden a desaparacer a favor del USB.
➲ VOLVER

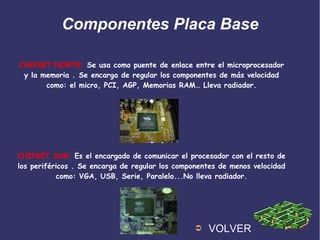

15. Componentes Placa Base
CHIPSET NORTE: Se usa como puente de enlace entre el microprocesador
y la memoria . Se encarga de regular los componentes de más velocidad
como: el micro, PCI, AGP, Memorias RAM… Lleva radiador.
CHIPSET SUR: Es el encargado de comunicar el procesador con el resto de
los periféricos . Se encarga de regular los componentes de menos velocidad
como: VGA, USB, Serie, Paralelo...No lleva radiador.
➲ VOLVER

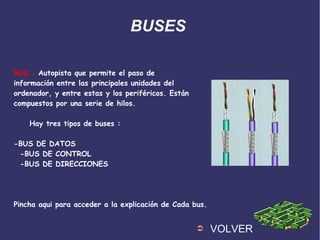

16. BUSES
BUS : Autopista que permite el paso de
información entre las principales unidades del
ordenador, y entre estas y los periféricos. Están
compuestos por una serie de hilos.
Hay tres tipos de buses :
-BUS DE DATOS
-BUS DE CONTROL
-BUS DE DIRECCIONES
Pincha aqui para acceder a la explicación de Cada bus.
➲ VOLVER

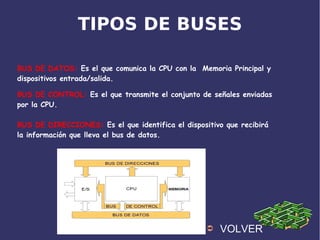

17. TIPOS DE BUSES
BUS DE DATOS: Es el que comunica la CPU con la Memoria Principal y
dispositivos entrada/salida.
BUS DE CONTROL: Es el que transmite el conjunto de señales enviadas
por la CPU.
BUS DE DIRECCIONES: Es el que identifica el dispositivo que recibirá
la información que lleva el bus de datos.
➲ VOLVER

18. FUNCIONAMIENTO EN BLOQUES DE
UNA CPU
➲ VOLVERPincha aqui para ver la explicación

19. FUNCIONAMIENTO EN BLOQUES DE
UNA CPU
ALU: Es la que realiza las operaciones aritméticas y lógicas.
REGISTROS: Son espacios de memoria donde se almacenan los datos de la CPU.
UNIDAD DE CONTROL: Se encarga de gestionar tareas y datos.
PERIFÉRICOS DE ENTRADA: Dispositivos de entrada de información como teclado
y ratón.
PERIFÉRICOS DE SALIDA: Dispositivos de salida como el monitor y la impresora.
➲ VOLVER

20. CLASIFICACIÓN DE MEMORIAS
➲ VOLVER

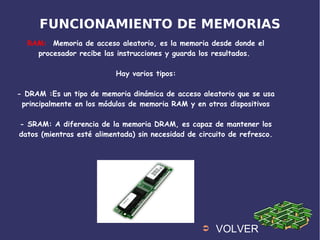

21. FUNCIONAMIENTO DE MEMORIAS
RAM: Memoria de acceso aleatorio, es la memoria desde donde el
procesador recibe las instrucciones y guarda los resultados.
Hay varios tipos:
- DRAM :Es un tipo de memoria dinámica de acceso aleatorio que se usa
principalmente en los módulos de memoria RAM y en otros dispositivos
- SRAM: A diferencia de la memoria DRAM, es capaz de mantener los
datos (mientras esté alimentada) sin necesidad de circuito de refresco.
➲ VOLVER

22. FUNCIONAMIENTO DE MEMORIAS
ROM: Es la memoria que se utiliza para almacenar los programas que ponen
en marcha el ordenador. La memoria ROM es aquella memoria de
almacenamiento que permite sólo la lectura de la información y no su
destrucción.
➲ VOLVER

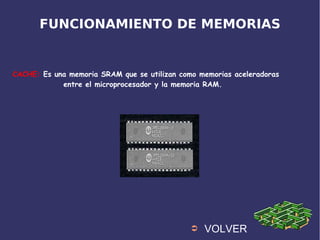

23. FUNCIONAMIENTO DE MEMORIAS
CACHE: Es una memoria SRAM que se utilizan como memorias aceleradoras
entre el microprocesador y la memoria RAM.
➲ VOLVER

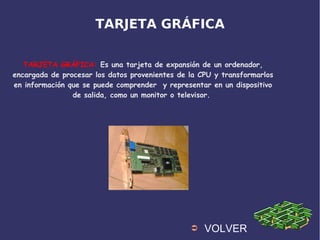

24. TARJETA GRÁFICA
TARJETA GRÁFICA: Es una tarjeta de expansión de un ordenador,
encargada de procesar los datos provenientes de la CPU y transformarlos
en información que se puede comprender y representar en un dispositivo
de salida, como un monitor o televisor.
➲ VOLVER

25. TARJETA CONTROLADORA
TARJETA CONTROLADORA: Es una tarjeta para expansión que permite
la conexión de varios tipos de dispositivos internos IDE.
Actualmente las tarjetas controladoras IDE ya no se comercializan,
debido a que sus funciones han sido integradas en la placa base.
➲ VOLVER

26. TARJETA DE SONIDO
TARJETA DE SONIDO: Es una tarjeta de expansión para
ordenadores que permiten la entrada y salida de audio bajo el
control de un programa informático llamado controlador
➲ VOLVER

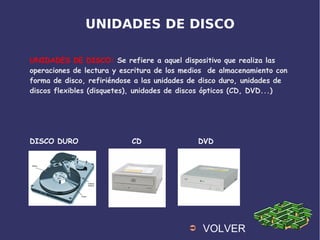

27. UNIDADES DE DISCO
UNIDADES DE DISCO: Se refiere a aquel dispositivo que realiza las
operaciones de lectura y escritura de los medios de almacenamiento con
forma de disco, refiriéndose a las unidades de disco duro, unidades de
discos flexibles (disquetes), unidades de discos ópticos (CD, DVD...)
DISCO DURO CD DVD
➲ VOLVER

28. TIPOS DE UNIDADES DE DISCO
DISCO DURO: Es un dispositivo de almacenamiento de datos no volátil que
emplea un sistema de grabación magnética para almacenar datos digitales.
Se compone de uno o más platos o discos rígidos, unidos por un mismo eje
que gira a gran velocidad. Sobre cada plato se sitúa un cabezal de
lectura/escritura.
➲ VOLVER

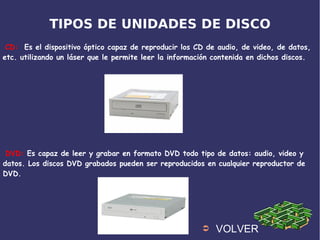

29. TIPOS DE UNIDADES DE DISCO
CD: Es el dispositivo óptico capaz de reproducir los CD de audio, de video, de datos,
etc. utilizando un láser que le permite leer la información contenida en dichos discos.
DVD: Es capaz de leer y grabar en formato DVD todo tipo de datos: audio, video y
datos. Los discos DVD grabados pueden ser reproducidos en cualquier reproductor de
DVD.
➲ VOLVER

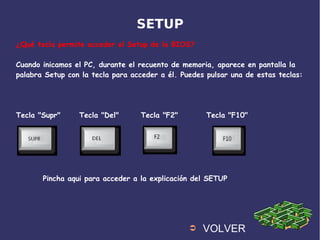

30. SETUP
¿Qué tecla permite acceder al Setup de la BIOS?
Cuando inicamos el PC, durante el recuento de memoria, aparece en pantalla la
palabra Setup con la tecla para acceder a él. Puedes pulsar una de estas teclas:
Tecla "Supr" Tecla "Del" Tecla "F2" Tecla "F10"
➲ VOLVER
Pincha aqui para acceder a la explicación del SETUP

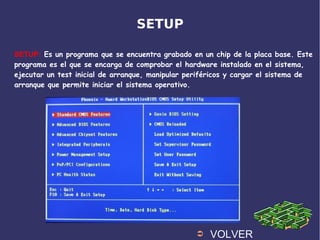

31. SETUP
SETUP: Es un programa que se encuentra grabado en un chip de la placa base. Este
programa es el que se encarga de comprobar el hardware instalado en el sistema,
ejecutar un test inicial de arranque, manipular periféricos y cargar el sistema de
arranque que permite iniciar el sistema operativo.
➲ VOLVER

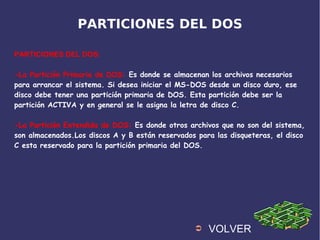

32. PARTICIONES DEL DOS
PARTICIONES DEL DOS:
-La Partición Primaria de DOS: Es donde se almacenan los archivos necesarios
para arrancar el sistema. Si desea iniciar el MS-DOS desde un disco duro, ese
disco debe tener una partición primaria de DOS. Esta partición debe ser la
partición ACTIVA y en general se le asigna la letra de disco C.
-La Partición Extendida de DOS: Es donde otros archivos que no son del sistema,
son almacenados.Los discos A y B están reservados para las disqueteras, el disco
C esta reservado para la partición primaria del DOS.
➲ VOLVER

33. COMANDO FDISK
EL COMANDO FDISK: El programa FDISK muestra la información acerca de las
particiones, crea particiones y discos lógicos, prepara particiones, borra particiones y
discos lógicos.
Hay que tener una precaución FDISK destruye todos los archivos existentes en las
particiones que modifique. Si desea cambiar las particiones de un disco o crear
particiones menores, asegúrese de respaldar los archivos que desee mantener antes de
comenzar.
➲ VOLVER

34. CONFIGURACIÓN MAESTRO-ESCLAVO
MAESTRO-ESCLAVO: El nuevo disco, será instalado como complemento del original;
éste mantendrá su nivel de "disco Maestro" y aquél deberá configurararse en
"Esclavo". En la etiqueta del disco duro nuevo, se indica la manera de configurarlo
como Maestro o como Esclavo.
MAESTRO ESCLAVO
Pincha aqui para acceder a una explicación en video:
http://www.youtube.com/watch?v=pSAm2YZtgSY
➲ VOLVER

35. FORMAT
FORMAT: Comando de MS-DOS cuya función es dar formato a una partición
de disco duro o disquete.
Su sintaxis es la siguiente:
format [unidad]: [opciones]
-[unidad] indica la unidad de disco a formatear. Ejemplo: C, D, A
(normalmente es el caso de la disquetera).
-[opciones] modificadores del comando. Ejemplo: /s (una vez concluya el
formateo grabará el sistema en la unidad)
EJEMPLO: C:/FORMAT a:
A:/FORMAT /s c:
➲ VOLVER

36. FIN DE LA MEMORIA
REALIZADO POR: Miguel Pérez Domínguez
2º EEC
