Tarjetas madre
COMPONENTES
PRINCIPALES
JOAQUIN ARTAVIA CHAVES

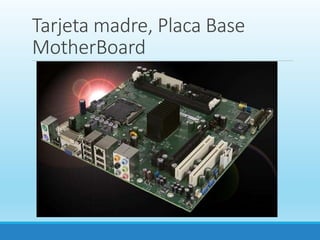

Tarjeta madre, Placa Base
MotherBoard

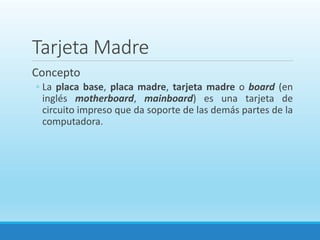

Tarjeta Madre
Concepto
◦ La placa base, placa madre, tarjeta madre o board (en
inglés motherboard, mainboard) es una tarjeta de
circuito impreso que da soporte de las demás partes de la
computadora.

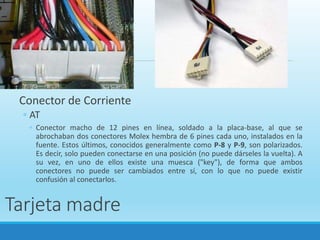

Tarjeta madre
Conector de Corriente
◦ AT
◦ Conector macho de 12 pines en línea, soldado a la placa-base, al que se
abrochaban dos conectores Molex hembra de 6 pines cada uno, instalados en la
fuente. Estos últimos, conocidos generalmente como P-8 y P-9, son polarizados.
Es decir, solo pueden conectarse en una posición (no puede dárseles la vuelta). A
su vez, en uno de ellos existe una muesca ("key"), de forma que ambos
conectores no puede ser cambiados entre sí, con lo que no puede existir
confusión al conectarlos.

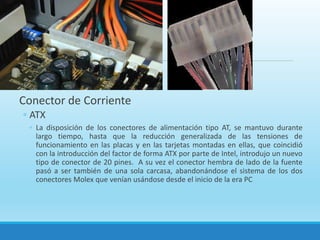

Tarjeta madre
Conector de Corriente
◦ ATX
◦ La disposición de los conectores de alimentación tipo AT, se mantuvo durante
largo tiempo, hasta que la reducción generalizada de las tensiones de
funcionamiento en las placas y en las tarjetas montadas en ellas, que coincidió
con la introducción del factor de forma ATX por parte de Intel, introdujo un nuevo
tipo de conector de 20 pines. A su vez el conector hembra de lado de la fuente
pasó a ser también de una sola carcasa, abandonándose el sistema de los dos
conectores Molex que venían usándose desde el inicio de la era PC

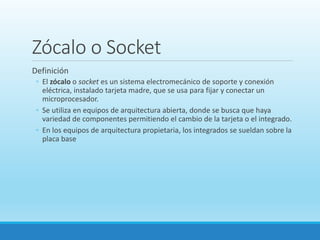

Zócalo o Socket
Definición
◦ El zócalo o socket es un sistema electromecánico de soporte y conexión
eléctrica, instalado tarjeta madre, que se usa para fijar y conectar un
microprocesador.
◦ Se utiliza en equipos de arquitectura abierta, donde se busca que haya
variedad de componentes permitiendo el cambio de la tarjeta o el integrado.
◦ En los equipos de arquitectura propietaria, los integrados se sueldan sobre la
placa base

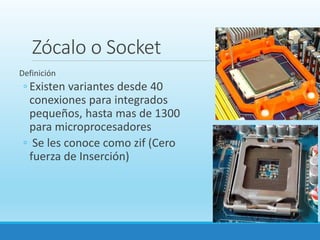

Zócalo o Socket
Definición
◦ Existen variantes desde 40
conexiones para integrados
pequeños, hasta mas de 1300
para microprocesadores
◦ Se les conoce como zif (Cero
fuerza de Inserción)

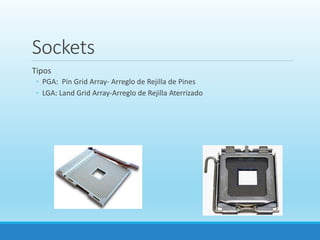

Sockets
Tipos
◦ PGA: Pin Grid Array- Arreglo de Rejilla de Pines
◦ LGA: Land Grid Array-Arreglo de Rejilla Aterrizado

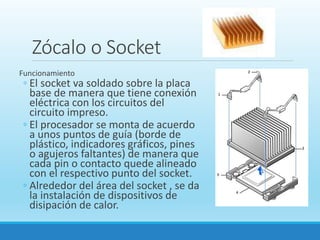

Zócalo o Socket
Funcionamiento
◦ El socket va soldado sobre la placa
base de manera que tiene conexión
eléctrica con los circuitos del
circuito impreso.
◦ El procesador se monta de acuerdo
a unos puntos de guía (borde de
plástico, indicadores gráficos, pines
o agujeros faltantes) de manera que
cada pin o contacto quede alineado
con el respectivo punto del socket.
◦ Alrededor del área del socket , se da
la instalación de dispositivos de
disipación de calor.

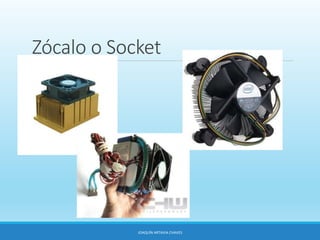

Zócalo o Socket
JOAQUÍN ARTAVIA CHAVES

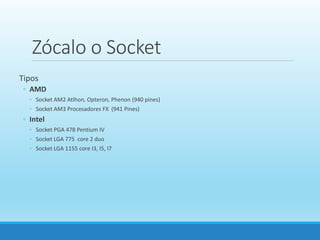

Zócalo o Socket
Tipos
◦ AMD
◦ Socket AM2 Atlhon, Opteron, Phenon (940 pines)
◦ Socket AM3 Procesadores FX (941 Pines)
◦ Intel
◦ Socket PGA 478 Pentium IV
◦ Socket LGA 775 core 2 duo
◦ Socket LGA 1155 core I3, I5, I7

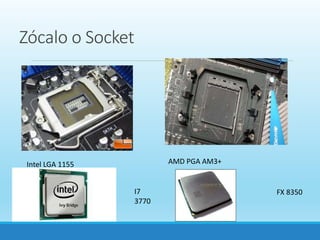

Zócalo o Socket
Intel LGA 1155 AMD PGA AM3+
FX 8350I7
3770

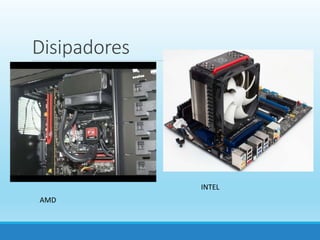

Disipadores
AMD
INTEL

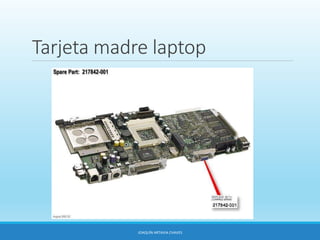

Tarjeta madre laptop
JOAQUÍN ARTAVIA CHAVES

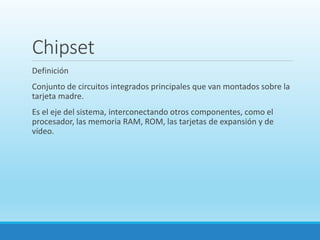

Chipset
Definición
Conjunto de circuitos integrados principales que van montados sobre la
tarjeta madre.
Es el eje del sistema, interconectando otros componentes, como el
procesador, las memoria RAM, ROM, las tarjetas de expansión y de
vídeo.

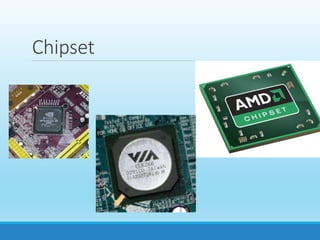

Chipset
Chipset

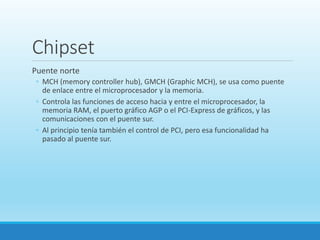

Chipset
Puente norte
◦ MCH (memory controller hub), GMCH (Graphic MCH), se usa como puente
de enlace entre el microprocesador y la memoria.
◦ Controla las funciones de acceso hacia y entre el microprocesador, la
memoria RAM, el puerto gráfico AGP o el PCI-Express de gráficos, y las
comunicaciones con el puente sur.
◦ Al principio tenía también el control de PCI, pero esa funcionalidad ha
pasado al puente sur.

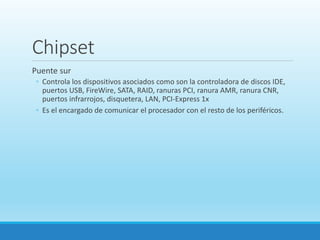

Chipset
Puente sur
◦ Controla los dispositivos asociados como son la controladora de discos IDE,
puertos USB, FireWire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR,
puertos infrarrojos, disquetera, LAN, PCI-Express 1x
◦ Es el encargado de comunicar el procesador con el resto de los periféricos.

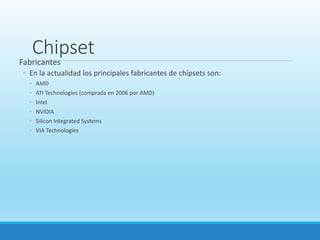

Chipset
Fabricantes
◦ En la actualidad los principales fabricantes de chipsets son:
◦ AMD
◦ ATI Technologies (comprada en 2006 por AMD)
◦ Intel
◦ NVIDIA
◦ Silicon Integrated Systems
◦ VIA Technologies

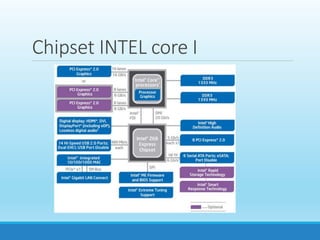

Chipset INTEL core I

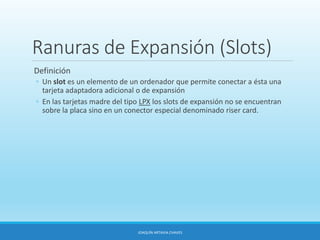

Ranuras de Expansión (Slots)
Definición
◦ Un slot es un elemento de un ordenador que permite conectar a ésta una
tarjeta adaptadora adicional o de expansión
◦ En las tarjetas madre del tipo LPX los slots de expansión no se encuentran
sobre la placa sino en un conector especial denominado riser card.
JOAQUÍN ARTAVIA CHAVES

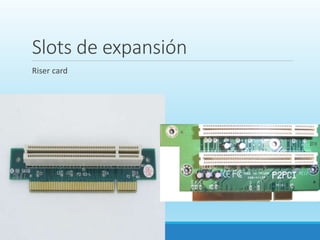

Slots de expansión
Riser card

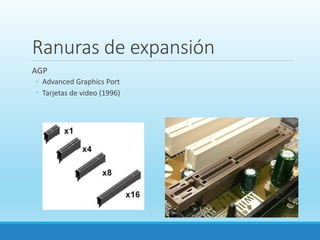

Ranuras de expansión
AGP
◦ Advanced Graphics Port
◦ Tarjetas de video (1996)

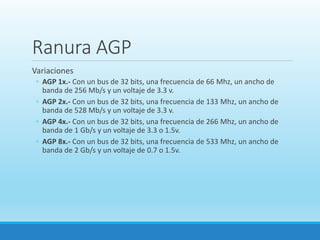

Ranura AGP
Variaciones
◦ AGP 1x.- Con un bus de 32 bits, una frecuencia de 66 Mhz, un ancho de
banda de 256 Mb/s y un voltaje de 3.3 v.
◦ AGP 2x.- Con un bus de 32 bits, una frecuencia de 133 Mhz, un ancho de
banda de 528 Mb/s y un voltaje de 3.3 v.
◦ AGP 4x.- Con un bus de 32 bits, una frecuencia de 266 Mhz, un ancho de
banda de 1 Gb/s y un voltaje de 3.3 o 1.5v.
◦ AGP 8x.- Con un bus de 32 bits, una frecuencia de 533 Mhz, un ancho de
banda de 2 Gb/s y un voltaje de 0.7 o 1.5v.

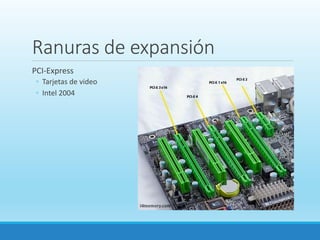

Ranuras de expansión
PCI-Express
◦ Tarjetas de video
◦ Intel 2004

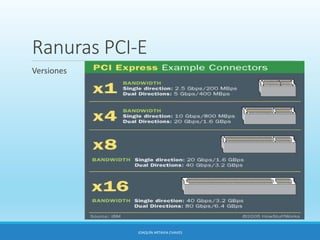

Ranuras PCI-E
Versiones
JOAQUÍN ARTAVIA CHAVES
Ranuras de expansión
PCI
◦ Peripheral Component Interconnect

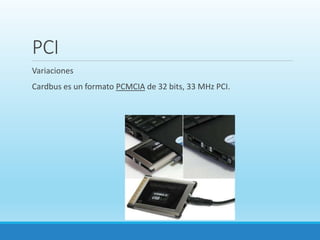

PCI
Variaciones
Cardbus es un formato PCMCIA de 32 bits, 33 MHz PCI.

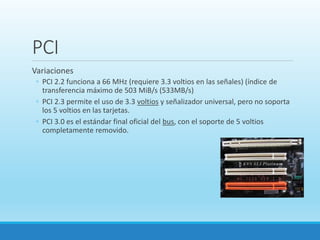

PCI
Variaciones
◦ PCI 2.2 funciona a 66 MHz (requiere 3.3 voltios en las señales) (índice de
transferencia máximo de 503 MiB/s (533MB/s)
◦ PCI 2.3 permite el uso de 3.3 voltios y señalizador universal, pero no soporta
los 5 voltios en las tarjetas.
◦ PCI 3.0 es el estándar final oficial del bus, con el soporte de 5 voltios
completamente removido.

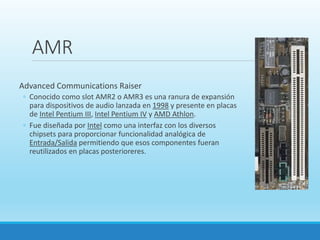

AMR
Advanced Communications Raiser
◦ Conocido como slot AMR2 o AMR3 es una ranura de expansión
para dispositivos de audio lanzada en 1998 y presente en placas
de Intel Pentium III, Intel Pentium IV y AMD Athlon.
◦ Fue diseñada por Intel como una interfaz con los diversos
chipsets para proporcionar funcionalidad analógica de
Entrada/Salida permitiendo que esos componentes fueran
reutilizados en placas posterioreres.

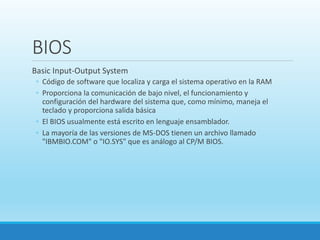

BIOS
Basic Input-Output System
◦ Código de software que localiza y carga el sistema operativo en la RAM
◦ Proporciona la comunicación de bajo nivel, el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el
teclado y proporciona salida básica
◦ El BIOS usualmente está escrito en lenguaje ensamblador.
◦ La mayoría de las versiones de MS-DOS tienen un archivo llamado
"IBMBIO.COM" o "IO.SYS" que es análogo al CP/M BIOS.

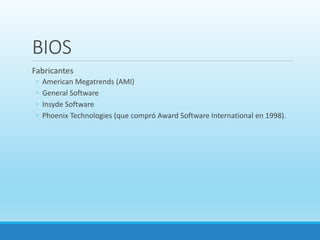

BIOS
Fabricantes
◦ American Megatrends (AMI)
◦ General Software
◦ Insyde Software
◦ Phoenix Technologies (que compró Award Software International en 1998).

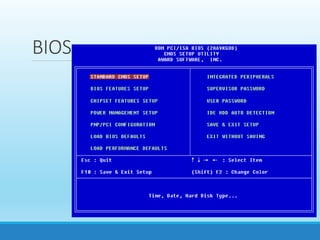

BIOS
BIOS

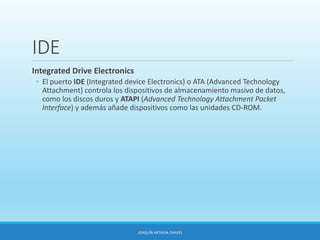

IDE
Integrated Drive Electronics
◦ El puerto IDE (Integrated device Electronics) o ATA (Advanced Technology
Attachment) controla los dispositivos de almacenamiento masivo de datos,
como los discos duros y ATAPI (Advanced Technology Attachment Packet
Interface) y además añade dispositivos como las unidades CD-ROM.
JOAQUÍN ARTAVIA CHAVES

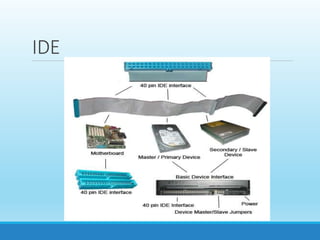

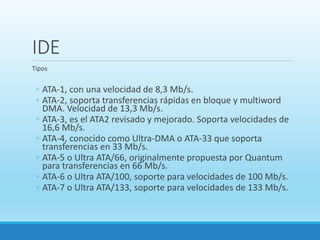

IDE
IDE
Tipos
◦ ATA-1, con una velocidad de 8,3 Mb/s.
◦ ATA-2, soporta transferencias rápidas en bloque y multiword
DMA. Velocidad de 13,3 Mb/s.
◦ ATA-3, es el ATA2 revisado y mejorado. Soporta velocidades de
16,6 Mb/s.
◦ ATA-4, conocido como Ultra-DMA o ATA-33 que soporta
transferencias en 33 Mb/s.
◦ ATA-5 o Ultra ATA/66, originalmente propuesta por Quantum
para transferencias en 66 Mb/s.
◦ ATA-6 o Ultra ATA/100, soporte para velocidades de 100 Mb/s.
◦ ATA-7 o Ultra ATA/133, soporte para velocidades de 133 Mb/s.

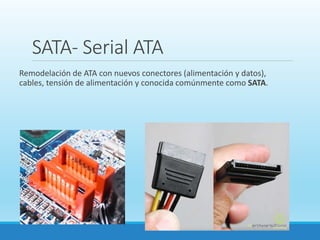

SATA- Serial ATA
Remodelación de ATA con nuevos conectores (alimentación y datos),
cables, tensión de alimentación y conocida comúnmente como SATA.

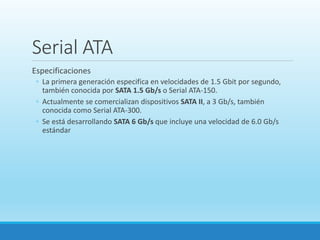

Serial ATA
Especificaciones
◦ La primera generación especifica en velocidades de 1.5 Gbit por segundo,
también conocida por SATA 1.5 Gb/s o Serial ATA-150.
◦ Actualmente se comercializan dispositivos SATA II, a 3 Gb/s, también
conocida como Serial ATA-300.
◦ Se está desarrollando SATA 6 Gb/s que incluye una velocidad de 6.0 Gb/s
estándar

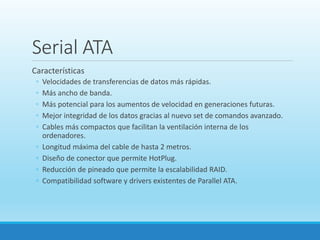

Serial ATA
Características
◦ Velocidades de transferencias de datos más rápidas.
◦ Más ancho de banda.
◦ Más potencial para los aumentos de velocidad en generaciones futuras.
◦ Mejor integridad de los datos gracias al nuevo set de comandos avanzado.
◦ Cables más compactos que facilitan la ventilación interna de los
ordenadores.
◦ Longitud máxima del cable de hasta 2 metros.
◦ Diseño de conector que permite HotPlug.
◦ Reducción de pineado que permite la escalabilidad RAID.
◦ Compatibilidad software y drivers existentes de Parallel ATA.

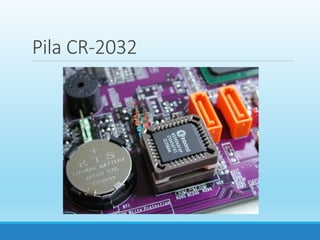

Pila CR-2032

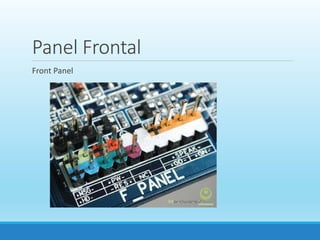

Panel Frontal
Front Panel

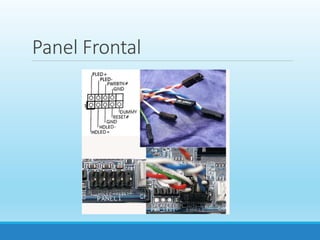

Panel Frontal

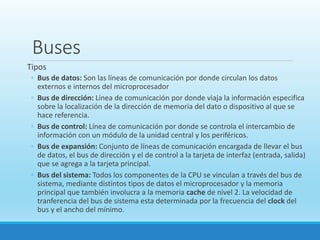

Buses
Tipos
◦ Bus de datos: Son las líneas de comunicación por donde circulan los datos
externos e internos del microprocesador
◦ Bus de dirección: Línea de comunicación por donde viaja la información especifica
sobre la localización de la dirección de memoria del dato o dispositivo al que se
hace referencia.
◦ Bus de control: Línea de comunicación por donde se controla el intercambio de
información con un módulo de la unidad central y los periféricos.
◦ Bus de expansión: Conjunto de líneas de comunicación encargada de llevar el bus
de datos, el bus de dirección y el de control a la tarjeta de interfaz (entrada, salida)
que se agrega a la tarjeta principal.
◦ Bus del sistema: Todos los componentes de la CPU se vinculan a través del bus de
sistema, mediante distintos tipos de datos el microprocesador y la memoria
principal que también involucra a la memoria cache de nivel 2. La velocidad de
tranferencia del bus de sistema esta determinada por la frecuencia del clock del
bus y el ancho del mínimo.
Buses del sistema

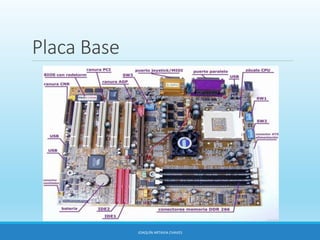

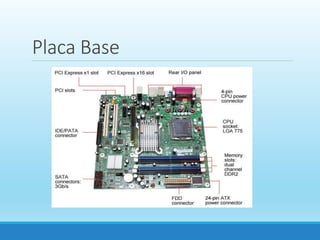

Placa Base
Placa Base
JOAQUÍN ARTAVIA CHAVES
Tarjeta madre
Gracias por su
atención
TARJETAS MADRE

Tarjetas madre componentes internos

  • 1.
  • 2.
    Tarjeta madre, PlacaBase MotherBoard
  • 3.
    Tarjeta Madre Concepto ◦ Laplaca base, placa madre, tarjeta madre o board (en inglés motherboard, mainboard) es una tarjeta de circuito impreso que da soporte de las demás partes de la computadora.
  • 4.
    Tarjeta madre Conector deCorriente ◦ AT ◦ Conector macho de 12 pines en línea, soldado a la placa-base, al que se abrochaban dos conectores Molex hembra de 6 pines cada uno, instalados en la fuente. Estos últimos, conocidos generalmente como P-8 y P-9, son polarizados. Es decir, solo pueden conectarse en una posición (no puede dárseles la vuelta). A su vez, en uno de ellos existe una muesca ("key"), de forma que ambos conectores no puede ser cambiados entre sí, con lo que no puede existir confusión al conectarlos.
  • 5.
    Tarjeta madre Conector deCorriente ◦ ATX ◦ La disposición de los conectores de alimentación tipo AT, se mantuvo durante largo tiempo, hasta que la reducción generalizada de las tensiones de funcionamiento en las placas y en las tarjetas montadas en ellas, que coincidió con la introducción del factor de forma ATX por parte de Intel, introdujo un nuevo tipo de conector de 20 pines. A su vez el conector hembra de lado de la fuente pasó a ser también de una sola carcasa, abandonándose el sistema de los dos conectores Molex que venían usándose desde el inicio de la era PC
  • 6.
    Zócalo o Socket Definición ◦El zócalo o socket es un sistema electromecánico de soporte y conexión eléctrica, instalado tarjeta madre, que se usa para fijar y conectar un microprocesador. ◦ Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. ◦ En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base
  • 7.
    Zócalo o Socket Definición ◦Existen variantes desde 40 conexiones para integrados pequeños, hasta mas de 1300 para microprocesadores ◦ Se les conoce como zif (Cero fuerza de Inserción)
  • 8.
    Sockets Tipos ◦ PGA: PinGrid Array- Arreglo de Rejilla de Pines ◦ LGA: Land Grid Array-Arreglo de Rejilla Aterrizado
  • 9.
    Zócalo o Socket Funcionamiento ◦El socket va soldado sobre la placa base de manera que tiene conexión eléctrica con los circuitos del circuito impreso. ◦ El procesador se monta de acuerdo a unos puntos de guía (borde de plástico, indicadores gráficos, pines o agujeros faltantes) de manera que cada pin o contacto quede alineado con el respectivo punto del socket. ◦ Alrededor del área del socket , se da la instalación de dispositivos de disipación de calor.
  • 10.
  • 11.
    Zócalo o Socket Tipos ◦AMD ◦ Socket AM2 Atlhon, Opteron, Phenon (940 pines) ◦ Socket AM3 Procesadores FX (941 Pines) ◦ Intel ◦ Socket PGA 478 Pentium IV ◦ Socket LGA 775 core 2 duo ◦ Socket LGA 1155 core I3, I5, I7
  • 12.
    Zócalo o Socket IntelLGA 1155 AMD PGA AM3+ FX 8350I7 3770
  • 13.
  • 14.
  • 15.
    Chipset Definición Conjunto de circuitosintegrados principales que van montados sobre la tarjeta madre. Es el eje del sistema, interconectando otros componentes, como el procesador, las memoria RAM, ROM, las tarjetas de expansión y de vídeo.
  • 16.
  • 17.
  • 18.
    Chipset Puente norte ◦ MCH(memory controller hub), GMCH (Graphic MCH), se usa como puente de enlace entre el microprocesador y la memoria. ◦ Controla las funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto gráfico AGP o el PCI-Express de gráficos, y las comunicaciones con el puente sur. ◦ Al principio tenía también el control de PCI, pero esa funcionalidad ha pasado al puente sur.
  • 19.
    Chipset Puente sur ◦ Controlalos dispositivos asociados como son la controladora de discos IDE, puertos USB, FireWire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, LAN, PCI-Express 1x ◦ Es el encargado de comunicar el procesador con el resto de los periféricos.
  • 20.
    Chipset Fabricantes ◦ En laactualidad los principales fabricantes de chipsets son: ◦ AMD ◦ ATI Technologies (comprada en 2006 por AMD) ◦ Intel ◦ NVIDIA ◦ Silicon Integrated Systems ◦ VIA Technologies
  • 21.
  • 22.
    Ranuras de Expansión(Slots) Definición ◦ Un slot es un elemento de un ordenador que permite conectar a ésta una tarjeta adaptadora adicional o de expansión ◦ En las tarjetas madre del tipo LPX los slots de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card. JOAQUÍN ARTAVIA CHAVES
  • 23.
  • 24.
    Ranuras de expansión AGP ◦Advanced Graphics Port ◦ Tarjetas de video (1996)
  • 25.
    Ranura AGP Variaciones ◦ AGP1x.- Con un bus de 32 bits, una frecuencia de 66 Mhz, un ancho de banda de 256 Mb/s y un voltaje de 3.3 v. ◦ AGP 2x.- Con un bus de 32 bits, una frecuencia de 133 Mhz, un ancho de banda de 528 Mb/s y un voltaje de 3.3 v. ◦ AGP 4x.- Con un bus de 32 bits, una frecuencia de 266 Mhz, un ancho de banda de 1 Gb/s y un voltaje de 3.3 o 1.5v. ◦ AGP 8x.- Con un bus de 32 bits, una frecuencia de 533 Mhz, un ancho de banda de 2 Gb/s y un voltaje de 0.7 o 1.5v.
  • 26.
    Ranuras de expansión PCI-Express ◦Tarjetas de video ◦ Intel 2004
  • 27.
  • 28.
    Ranuras de expansión PCI ◦Peripheral Component Interconnect
  • 29.
    PCI Variaciones Cardbus es unformato PCMCIA de 32 bits, 33 MHz PCI.
  • 30.
    PCI Variaciones ◦ PCI 2.2funciona a 66 MHz (requiere 3.3 voltios en las señales) (índice de transferencia máximo de 503 MiB/s (533MB/s) ◦ PCI 2.3 permite el uso de 3.3 voltios y señalizador universal, pero no soporta los 5 voltios en las tarjetas. ◦ PCI 3.0 es el estándar final oficial del bus, con el soporte de 5 voltios completamente removido.
  • 31.
    AMR Advanced Communications Raiser ◦Conocido como slot AMR2 o AMR3 es una ranura de expansión para dispositivos de audio lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon. ◦ Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de Entrada/Salida permitiendo que esos componentes fueran reutilizados en placas posterioreres.
  • 32.
    BIOS Basic Input-Output System ◦Código de software que localiza y carga el sistema operativo en la RAM ◦ Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona salida básica ◦ El BIOS usualmente está escrito en lenguaje ensamblador. ◦ La mayoría de las versiones de MS-DOS tienen un archivo llamado "IBMBIO.COM" o "IO.SYS" que es análogo al CP/M BIOS.
  • 33.
    BIOS Fabricantes ◦ American Megatrends(AMI) ◦ General Software ◦ Insyde Software ◦ Phoenix Technologies (que compró Award Software International en 1998).
  • 34.
  • 35.
  • 36.
    IDE Integrated Drive Electronics ◦El puerto IDE (Integrated device Electronics) o ATA (Advanced Technology Attachment) controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Advanced Technology Attachment Packet Interface) y además añade dispositivos como las unidades CD-ROM. JOAQUÍN ARTAVIA CHAVES
  • 37.
  • 38.
    IDE Tipos ◦ ATA-1, conuna velocidad de 8,3 Mb/s. ◦ ATA-2, soporta transferencias rápidas en bloque y multiword DMA. Velocidad de 13,3 Mb/s. ◦ ATA-3, es el ATA2 revisado y mejorado. Soporta velocidades de 16,6 Mb/s. ◦ ATA-4, conocido como Ultra-DMA o ATA-33 que soporta transferencias en 33 Mb/s. ◦ ATA-5 o Ultra ATA/66, originalmente propuesta por Quantum para transferencias en 66 Mb/s. ◦ ATA-6 o Ultra ATA/100, soporte para velocidades de 100 Mb/s. ◦ ATA-7 o Ultra ATA/133, soporte para velocidades de 133 Mb/s.
  • 39.
    SATA- Serial ATA Remodelaciónde ATA con nuevos conectores (alimentación y datos), cables, tensión de alimentación y conocida comúnmente como SATA.
  • 40.
    Serial ATA Especificaciones ◦ Laprimera generación especifica en velocidades de 1.5 Gbit por segundo, también conocida por SATA 1.5 Gb/s o Serial ATA-150. ◦ Actualmente se comercializan dispositivos SATA II, a 3 Gb/s, también conocida como Serial ATA-300. ◦ Se está desarrollando SATA 6 Gb/s que incluye una velocidad de 6.0 Gb/s estándar
  • 41.
    Serial ATA Características ◦ Velocidadesde transferencias de datos más rápidas. ◦ Más ancho de banda. ◦ Más potencial para los aumentos de velocidad en generaciones futuras. ◦ Mejor integridad de los datos gracias al nuevo set de comandos avanzado. ◦ Cables más compactos que facilitan la ventilación interna de los ordenadores. ◦ Longitud máxima del cable de hasta 2 metros. ◦ Diseño de conector que permite HotPlug. ◦ Reducción de pineado que permite la escalabilidad RAID. ◦ Compatibilidad software y drivers existentes de Parallel ATA.
  • 42.
  • 43.
  • 44.
  • 45.
    Buses Tipos ◦ Bus dedatos: Son las líneas de comunicación por donde circulan los datos externos e internos del microprocesador ◦ Bus de dirección: Línea de comunicación por donde viaja la información especifica sobre la localización de la dirección de memoria del dato o dispositivo al que se hace referencia. ◦ Bus de control: Línea de comunicación por donde se controla el intercambio de información con un módulo de la unidad central y los periféricos. ◦ Bus de expansión: Conjunto de líneas de comunicación encargada de llevar el bus de datos, el bus de dirección y el de control a la tarjeta de interfaz (entrada, salida) que se agrega a la tarjeta principal. ◦ Bus del sistema: Todos los componentes de la CPU se vinculan a través del bus de sistema, mediante distintos tipos de datos el microprocesador y la memoria principal que también involucra a la memoria cache de nivel 2. La velocidad de tranferencia del bus de sistema esta determinada por la frecuencia del clock del bus y el ancho del mínimo.
  • 46.
  • 47.
  • 48.
  • 49.
  • 50.
