La tarjeta Madre
1. 1
LA MOTHER BOARD
JUNIOR HERIBERTO SIERRA GOMEZ
TRABAJO INFORMATICO
GONZALO CAMACHO GALEANO
ING. SISTEMAS
CENTRO DE GESTIÓN ANGROEMPRESARIAL DEL ORIENTE SENA VELEZ
TECNICO EN SISTEMAS
CIMITARRA
2014
2. 2

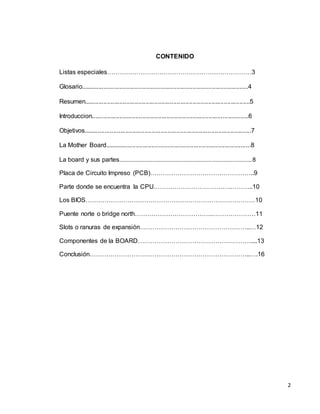

CONTENIDO
Listas especiales……………………………………………………………3
Glosario................................................................................................4
Resumen...............................................................................................5
Introduccion..........................................................................................6
Objetivos................................................................................................7
La Mother Board....................................................................................8
La board y sus partes....................................................................................8
Placa de Circuito Impreso (PCB)…………………………………………..9
Parte donde se encuentra la CPU……………………………….………..10
Los BIOS………………………………………………………………………10
Puente norte o bridge north……………………………….…………………11
Slots o ranuras de expansión……………………………………………..…12
Componentes de la BOARD………………………………………………....13
Conclusión…………………………………………………………………..….16
3. 3

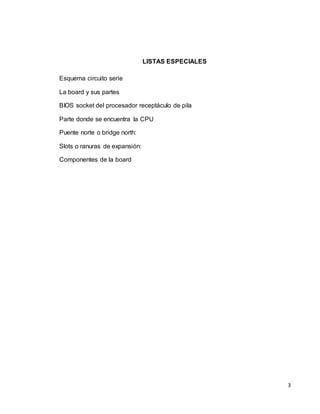

LISTAS ESPECIALES
Esquema circuito serie
La board y sus partes
BIOS socket del procesador receptáculo de pila
Parte donde se encuentra la CPU
Puente norte o bridge north:
Slots o ranuras de expansión:
Componentes de la board
4. 4

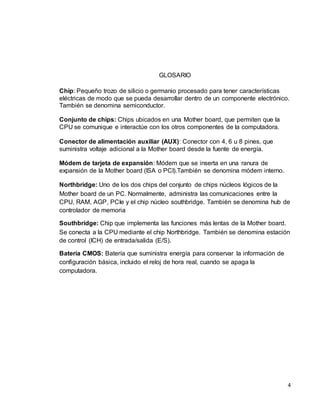

GLOSARIO
Chip: Pequeño trozo de silicio o germanio procesado para tener características
eléctricas de modo que se pueda desarrollar dentro de un componente electrónico.
También se denomina semiconductor.
Conjunto de chips: Chips ubicados en una Mother board, que permiten que la
CPU se comunique e interactúe con los otros componentes de la computadora.
Conector de alimentación auxiliar (AUX): Conector con 4, 6 u 8 pines, que
suministra voltaje adicional a la Mother board desde la fuente de energía.
Módem de tarjeta de expansión: Módem que se inserta en una ranura de
expansión de la Mother board (ISA o PCI).También se denomina módem interno.
Northbridge: Uno de los dos chips del conjunto de chips núcleos lógicos de la
Mother board de un PC. Normalmente, administra las comunicaciones entre la
CPU, RAM, AGP, PCIe y el chip núcleo southbridge. También se denomina hub de
controlador de memoria
Southbridge: Chip que implementa las funciones más lentas de la Mother board.
Se conecta a la CPU mediante el chip Northbridge. También se denomina estación
de control (ICH) de entrada/salida (E/S).
Batería CMOS: Batería que suministra energía para conservar la información de
configuración básica, incluido el reloj de hora real, cuando se apaga la
computadora.
5. 5

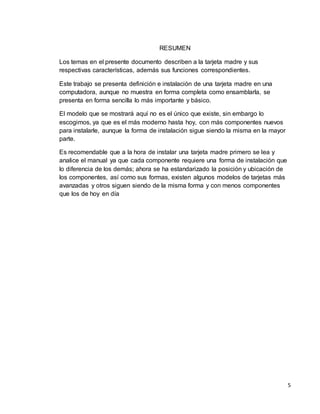

RESUMEN
Los temas en el presente documento describen a la tarjeta madre y sus
respectivas características, además sus funciones correspondientes.
Este trabajo se presenta definición e instalación de una tarjeta madre en una
computadora, aunque no muestra en forma completa como ensamblarla, se
presenta en forma sencilla lo más importante y básico.
El modelo que se mostrará aquí no es el único que existe, sin embargo lo
escogimos, ya que es el más moderno hasta hoy, con más componentes nuevos
para instalarle, aunque la forma de instalación sigue siendo la misma en la mayor
parte.
Es recomendable que a la hora de instalar una tarjeta madre primero se lea y
analice el manual ya que cada componente requiere una forma de instalación que
lo diferencia de los demás; ahora se ha estandarizado la posición y ubicación de
los componentes, así como sus formas, existen algunos modelos de tarjetas más
avanzadas y otros siguen siendo de la misma forma y con menos componentes
que los de hoy en día
6. 6

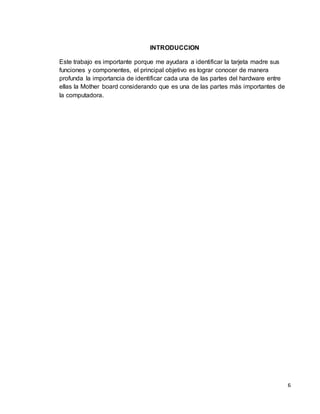

INTRODUCCION
Este trabajo es importante porque me ayudara a identificar la tarjeta madre sus
funciones y componentes, el principal objetivo es lograr conocer de manera
profunda la importancia de identificar cada una de las partes del hardware entre
ellas la Mother board considerando que es una de las partes más importantes de
la computadora.
7. 7

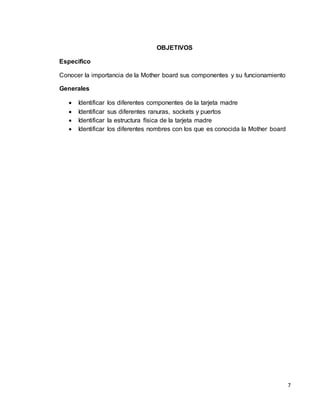

OBJETIVOS
Especifico
Conocer la importancia de la Mother board sus componentes y su funcionamiento
Generales
Identificar los diferentes componentes de la tarjeta madre
Identificar sus diferentes ranuras, sockets y puertos
Identificar la estructura física de la tarjeta madre
Identificar los diferentes nombres con los que es conocida la Mother board
8. 8

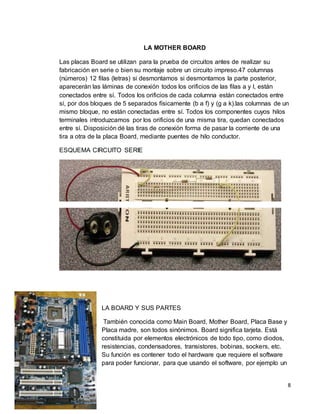

LA MOTHER BOARD
Las placas Board se utilizan para la prueba de circuitos antes de realizar su
fabricación en serie o bien su montaje sobre un circuito impreso.47 columnas
(números) 12 filas (letras) si desmontamos si desmontamos la parte posterior,
aparecerán las láminas de conexión todos los orificios de las filas a y l, están
conectados entre sí. Todos los orificios de cada columna están conectados entre
sí, por dos bloques de 5 separados físicamente (b a f) y (g a k).las columnas de un
mismo bloque, no están conectadas entre sí. Todos los componentes cuyos hilos
terminales introduzcamos por los orificios de una misma tira, quedan conectados
entre sí. Disposición dé las tiras de conexión forma de pasar la corriente de una
tira a otra de la placa Board, mediante puentes de hilo conductor.
ESQUEMA CIRCUITO SERIE
LA BOARD Y SUS PARTES
También conocida como Main Board, Mother Board, Placa Base y
Placa madre, son todos sinónimos. Board significa tarjeta. Está
constituida por elementos electrónicos de todo tipo, como diodos,
resistencias, condensadores, transistores, bobinas, sockers, etc.
Su función es contener todo el hardware que requiere el software
para poder funcionar, para que usando el software, por ejemplo un
9. 9

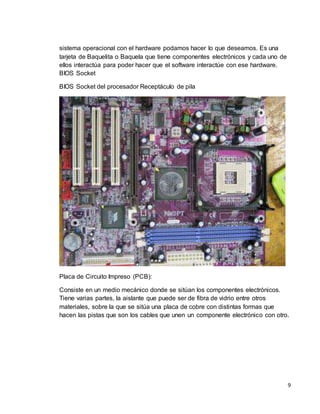

sistema operacional con el hardware podamos hacer lo que deseamos. Es una
tarjeta de Baquelita o Baquela que tiene componentes electrónicos y cada uno de
ellos interactúa para poder hacer que el software interactúe con ese hardware.
BIOS Socket
BIOS Socket del procesador Receptáculo de pila
Placa de Circuito Impreso (PCB):
Consiste en un medio mecánico donde se sitúan los componentes electrónicos.
Tiene varias partes, la aislante que puede ser de fibra de vidrio entre otros
materiales, sobre la que se sitúa una placa de cobre con distintas formas que
hacen las pistas que son los cables que unen un componente electrónico con otro.
10. 10

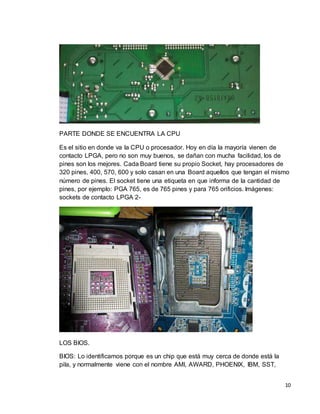

PARTE DONDE SE ENCUENTRA LA CPU
Es el sitio en donde va la CPU o procesador. Hoy en día la mayoría vienen de
contacto LPGA, pero no son muy buenos, se dañan con mucha facilidad, los de
pines son los mejores. Cada Board tiene su propio Socket, hay procesadores de
320 pines, 400, 570, 600 y solo casan en una Board aquellos que tengan el mismo
número de pines. El socket tiene una etiqueta en que informa de la cantidad de
pines, por ejemplo: PGA 765, es de 765 pines y para 765 orificios. Imágenes:
sockets de contacto LPGA 2-
LOS BIOS.
BIOS: Lo identificamos porque es un chip que está muy cerca de donde está la
pila, y normalmente viene con el nombre AMI, AWARD, PHOENIX, IBM, SST,
11. INTEL. Significa Basic Input Output Sistema, sistema básico de entrada y salida.
Los hay SMP Y PHP, COMPAQ, IBM, AMI, AWARD, PHOENIX, MISTER, Entre
100 referencias y los hay redondos, cuadrados, cerca o lejos de la pila, grandes o
pequeños. Entrando al BIOS con F1, F2; control al escape, control supr, F7, F10,
al primer pantallazo al prender
11
PUENTE NORTE O BRIDGE NORTH:
También se le llama Chipset y es un chip. Se le reconoce porque es el chip más
grande de la Board y está al lado del procesador. Algunos vienen tapados con un
disipador de calor en metal, porque necesitan de refrigeración al calentarse.
Tienen marca impresa y referencia y con esos datos es que bajamos los
controladores o Drivers de toda la Board. El mejor Chipset que existe es el VIA,
también los hay Intel pero de menor calidad

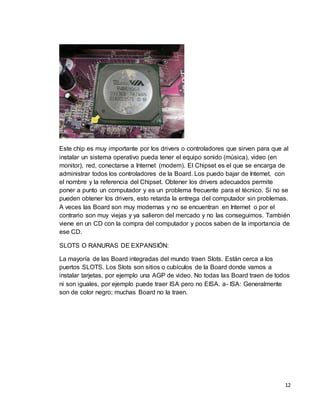

12. Este chip es muy importante por los drivers o controladores que sirven para que al
instalar un sistema operativo pueda tener el equipo sonido (música), video (en
monitor), red, conectarse a Internet (modem). El Chipset es el que se encarga de
administrar todos los controladores de la Board. Los puedo bajar de Internet, con
el nombre y la referencia del Chipset. Obtener los drivers adecuados permite
poner a punto un computador y es un problema frecuente para el técnico. Si no se
pueden obtener los drivers, esto retarda la entrega del computador sin problemas.
A veces las Board son muy modernas y no se encuentran en Internet o por el
contrario son muy viejas y ya salieron del mercado y no las conseguimos. También
viene en un CD con la compra del computador y pocos saben de la importancia de
ese CD.
12
SLOTS O RANURAS DE EXPANSIÓN:
La mayoría de las Board integradas del mundo traen Slots. Están cerca a los
puertos SLOTS. Los Slots son sitios o cubículos de la Board donde vamos a
instalar tarjetas, por ejemplo una AGP de video. No todas las Board traen de todos
ni son iguales, por ejemplo puede traer ISA pero no EISA. a- ISA: Generalmente
son de color negro; muchas Board no la traen.
13. 13

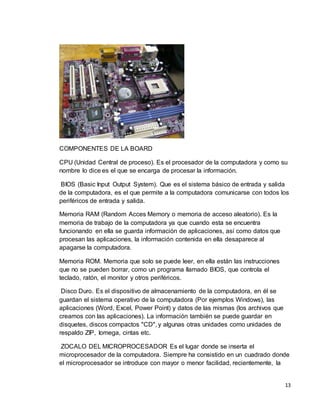

COMPONENTES DE LA BOARD
CPU (Unidad Central de proceso). Es el procesador de la computadora y como su
nombre lo dice es el que se encarga de procesar la información.
BIOS (Basic Input Output System). Que es el sistema básico de entrada y salida
de la computadora, es el que permite a la computadora comunicarse con todos los
periféricos de entrada y salida.
Memoria RAM (Random Acces Memory o memoria de acceso aleatorio). Es la
memoria de trabajo de la computadora ya que cuando esta se encuentra
funcionando en ella se guarda información de aplicaciones, así como datos que
procesan las aplicaciones, la información contenida en ella desaparece al
apagarse la computadora.
Memoria ROM. Memoria que solo se puede leer, en ella están las instrucciones
que no se pueden borrar, como un programa llamado BIOS, que controla el
teclado, ratón, el monitor y otros periféricos.
Disco Duro. Es el dispositivo de almacenamiento de la computadora, en él se
guardan el sistema operativo de la computadora (Por ejemplos Windows), las
aplicaciones (Word, Excel, Power Point) y datos de las mismas (los archivos que
creamos con las aplicaciones). La información también se puede guardar en
disquetes, discos compactos "CD", y algunas otras unidades como unidades de
respaldo ZIP, Iomega, cintas etc.
ZOCALO DEL MICROPROCESADOR Es el lugar donde se inserta el
microprocesador de la computadora. Siempre ha consistido en un cuadrado donde
el microprocesador se introduce con mayor o menor facilidad, recientemente, la

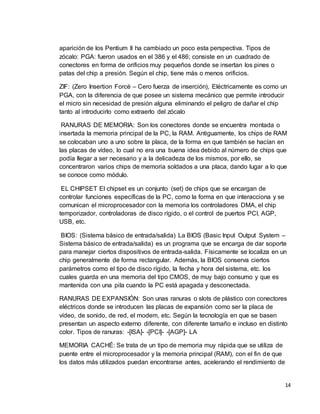

14. 14
aparición de los Pentium II ha cambiado un poco esta perspectiva. Tipos de
zócalo: PGA: fueron usados en el 386 y el 486; consiste en un cuadrado de
conectores en forma de orificios muy pequeños donde se insertan los pines o
patas del chip a presión. Según el chip, tiene más o menos orificios.
ZIF: (Zero Insertion Forcé – Cero fuerza de inserción), Eléctricamente es como un
PGA, con la diferencia de que posee un sistema mecánico que permite introducir
el micro sin necesidad de presión alguna eliminando el peligro de dañar el chip
tanto al introducirlo como extraerlo del zócalo
RANURAS DE MEMORIA: Son los conectores donde se encuentra montada o
insertada la memoria principal de la PC, la RAM. Antiguamente, los chips de RAM
se colocaban uno a uno sobre la placa, de la forma en que también se hacían en
las placas de vídeo, lo cual no era una buena idea debido al número de chips que
podía llegar a ser necesario y a la delicadeza de los mismos, por ello, se
concentraron varios chips de memoria soldados a una placa, dando lugar a lo que
se conoce como módulo.
EL CHIPSET El chipset es un conjunto (set) de chips que se encargan de
controlar funciones específicas de la PC, como la forma en que interacciona y se
comunican el microprocesador con la memoria los controladores DMA, el chip
temporizador, controladoras de disco rígido, o el control de puertos PCI, AGP,
USB, etc.
BIOS: (Sistema básico de entrada/salida) La BIOS (Basic Input Output System –
Sistema básico de entrada/salida) es un programa que se encarga de dar soporte
para manejar ciertos dispositivos de entrada-salida. Físicamente se localiza en un
chip generalmente de forma rectangular. Además, la BIOS conserva ciertos
parámetros como el tipo de disco rígido, la fecha y hora del sistema, etc. los
cuales guarda en una memoria del tipo CMOS, de muy bajo consumo y que es
mantenida con una pila cuando la PC está apagada y desconectada.
RANURAS DE EXPANSIÓN: Son unas ranuras o slots de plástico con conectores
eléctricos donde se introducen las placas de expansión como ser la placa de
vídeo, de sonido, de red, el modem, etc. Según la tecnología en que se basen
presentan un aspecto externo diferente, con diferente tamaño e incluso en distinto
color. Tipos de ranuras: -[ISA]- -[PCI]- -[AGP]- LA
MEMORIA CACHÉ: Se trata de un tipo de memoria muy rápida que se utiliza de
puente entre el microprocesador y la memoria principal (RAM), con el fin de que
los datos más utilizados puedan encontrarse antes, acelerando el rendimiento de

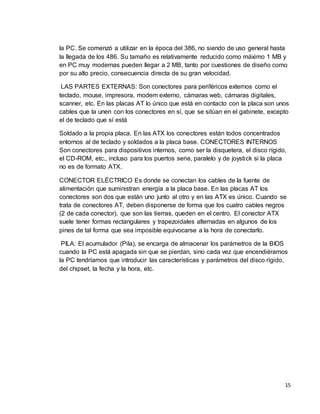

15. la PC. Se comenzó a utilizar en la época del 386, no siendo de uso general hasta
la llegada de los 486. Su tamaño es relativamente reducido como máximo 1 MB y
en PC muy modernas pueden llegar a 2 MB, tanto por cuestiones de diseño como
por su alto precio, consecuencia directa de su gran velocidad.
LAS PARTES EXTERNAS: Son conectores para periféricos externos como el
teclado, mouse, impresora, modem externo, cámaras web, cámaras digitales,
scanner, etc. En las placas AT lo único que está en contacto con la placa son unos
cables que la unen con los conectores en sí, que se sitúan en el gabinete, excepto
el de teclado que sí está
Soldado a la propia placa. En las ATX los conectores están todos concentrados
entornos al de teclado y soldados a la placa base. CONECTORES INTERNOS
Son conectores para dispositivos internos, como ser la disquetera, el disco rígido,
el CD-ROM, etc., incluso para los puertos serie, paralelo y de joystick si la placa
no es de formato ATX.
CONECTOR ELÉCTRICO Es donde se conectan los cables de la fuente de
alimentación que suministran energía a la placa base. En las placas AT los
conectores son dos que están uno junto al otro y en las ATX es único. Cuando se
trata de conectores AT, deben disponerse de forma que los cuatro cables negros
(2 de cada conector), que son las tierras, queden en el centro. El conector ATX
suele tener formas rectangulares y trapezoidales alternadas en algunos de los
pines de tal forma que sea imposible equivocarse a la hora de conectarlo.
PILA: El acumulador (Pila), se encarga de almacenar los parámetros de la BIOS
cuando la PC está apagada sin que se pierdan, sino cada vez que encendiéramos
la PC tendríamos que introducir las características y parámetros del disco rígido,
del chipset, la fecha y la hora, etc.
15
16. 16
Conclusión
Identifiqué los diferentes componentes de la tarjeta madre
Identifiqué sus diferentes ranuras, sockets y puertos
Identifiqué la estructura física de la tarjeta madre
Identifiqué los diferentes nombres con los que es conocida
