Memoria descriptiva

RIEGO POR ASPERSIÓN CARHUAQUERO SECTOR TANDAL - EUCALIPTO
___________________________________________________________________________________
_
MUNICIPALIDAD DISTRITAL DE BAÑOS DEL INCA
RESUMEN
SISTEMA DE RIEGO POR ASPERSIÓN – “CARHUAQUERO”
El Presente proyecto plantea la instalación de un sistema de riego por aspersión en
el caserío Carhuaquero , C.P.M Huacataz Distrito de Los Baños del Inca, el mismo
que permitirá usar las Aguas de la Quebrada Tuyo Corral , con fines agrícolas el
mismo que en la actualidad viene siendo utilizado para riego por gravedad. Este
proyecto pretende alcanzar los siguientes objetivos: elevar significativamente la
eficiencia de riego, incrementar la producción y productividad agropecuaria del
lugar y a su vez prevenir y reducir la erosión hídrica de los suelos ocasionada por los
riegos por gravedad. En lo referente a la instalación del sistema de riego planteado,
éste consiste en una red de tuberías de PVC, la misma que conducirá el agua
desde el punto de captación (quebrada), el agua captada llegará a un desarenador y
luego se distribuirá a los reservorios que regularán el volumen y las presiones
necesarias para el adecuado funcionamiento de los aspersores y desde estos el
agua se conducirá hasta cada una de las parcelas de los beneficiarios. La presión
de funcionamiento del sistema en su conjunto será generada por gravedad.
Según las características físicas o topográficas del lugar y la ubicación de las
parcelas, se ha diseñado la construcción de 01 captación, 01 desarenador, líneas
de conducción (417.38m), 02 reservorios con sus respectivas cajas de válvulas, Red
de distribución (2746.83), 05 caja de válvulas de Control y 33 hidrantes, la
realización de la obra en conjunto tendrá un costo total de: S/ 87,059.18 el cual será
financiado por LA MUNICIPALIDAD DE LOS BAÑOS DEL INCA.
Este proyecto al ejecutarse permitirá irrigar 23.91 has de terreno y beneficiará a 33
familias de agricultores.

___________________________________________________________________________________
_
MEMORIA DESCRIPTIVA

___________________________________________________________________________________
_
MEMORIA DESCRIPTIVA
CAPITULO I
INTRODUCCIÓN
En la sierra peruana las actividades agropecuarias están supeditadas al recurso
agua el cual cada vez es más escaso y limitante para el normal desarrollo de
cultivos y crianzas. La tendencia de escasez de agua se agudiza cada vez más por
factores como el crecimiento demográfico, la sequía y desertificación; los cuales
ejercen constante presión principalmente sobre el recurso agua.
La demanda de alimentos crece acorde al crecimiento demográfico, por lo tanto se
debe elevar los niveles de productividad de las tierras, pero para ello se requiere
innovar las técnicas de producción y adecuarlas a nuestros ecosistemas andinos en
donde los suelos con fines agrícolas están ubicados en laderas de limitada
extensión, con pendientes variables y en pleno proceso erosivo por efecto de las
lluvias y del mal manejo del riego por gravedad, en el mismo que tradicionalmente se
emplean elevados volúmenes o caudales de agua generando en forma acelerada
perdidas de la capa arable de los suelos.
El riego que consiste en suministrar agua al suelo tiene gran importancia en la
producción agrícola puesto que mediante esta actividad se abastece con la dosis
necesaria de este elemento para el desarrollo de los cultivos así como facilita la
disolución de solutos contenidos en el suelo para poder ser tomados y
aprovechados por las plantas, pero para su aplicación se debe considerar las
condiciones ambientales, tipo de suelo y de cultivo, método de aplicación y otros
para que éste sea eficiente.
Cada método de riego tiene ventajas y desventajas, y para decidir por cualquiera de
ellos es necesario evaluar y seleccionar el método que más se adapte a las
condiciones locales. El riego por aspersión, aunque no ha sido muy difundido, existe

___________________________________________________________________________________
_
algunas experiencias exitosas sobre todo en suelos de ladera, por lo tanto esta
técnica de aplicación del riego se constituye en una buena alternativa cuando existe
escasez o abundancia de agua, pues aprovecha los caudales disponibles de agua
ya sea de canales, manantiales, reservorios, etc.
En función a los factores descritos y muchos otros de la realidad de la agricultura
andina, dentro de la que se enmarca el Caserío Carhuaquero, se ha creído
conveniente diseñar un Sistema de Riego Tecnificado para de una u otra manera
contribuir a solucionar parte de sus problemas y cuyos resultados puedan replicarse
a otras zonas.
Este proyecto tiene por finalidad plantear un sistema de riego por aspersión
presurizado por gravedad, el cual se adapte a la zona en estudio, y en el que se
detalla el diseño y ubicación de las obras de arte así como la distribución de la línea
fija de riego, dicho sistema irrigará 23.92 ha de suelo agrícola ubicadas en el
caserío Carhuaquero, beneficiando a 33 familias.
1.1 Antecedentes
El presente proyecto se ha formulado a solicitud de los pobladores del caserío
Carhuaquero, quienes actualmente vienen utilizando el agua para riego por
gravedad, desean sembrar en un porcentaje mayor pastos para que sirva de
alimento a ganado vacuno , ovino, caprino, caballar y en vista de que el caudal
disponible es bajo, además el conducto de las fuentes se encuentran en mal
estado por presentar filtraciones en varios tramos de su recorrido, trayendo
entre otras consecuencias: la disminución del volumen de agua y del área
regable así como la restricción de cultivos a instalar y por lo tanto la disminución
de productos agrícolas. Para tratar de solucionar los problemas antes descritos
la MUNICIPALIDAD DE BAÑOS DEL INCA mediante su enfoque de alivio a la
pobreza, propone diseñar un sistema de riego por aspersión el mismo que
definitivamente mejorará el uso del agua y consecuentemente tratará de revertir

___________________________________________________________________________________
_
los problemas mencionados. Esta propuesta planteada ha sido aceptada por
los moradores del lugar, quienes están dispuestos ha cambiar la modalidad de
aplicación del agua de riego.
1.1.Síntesis del Proyecto
El presente estudio contempla el diseño de un sistema tecnificado de riego por
aspersión el cual involucra la construcción 01 captación, 01 desarenador, líneas
de conducción (417.38m), 02 reservorios con sus respectivas cajas de válvulas,
Red de distribución (2746.83 m), 05 caja de válvulas de Control y 33 hidrantes
de 01 captación, 02 Cámaras de Carga, 16 hidrantes, 9.66 l/s para regar 23.92
ha, beneficiando a 33 familias.
1.2.Objetivos
La ejecución del presente proyecto persigue diversos objetivos, entre ellos:
- Incrementar el área regable de las parcelas de los beneficiarios.
- Incrementar la producción y la productividad agropecuaria del lugar.
- Garantizar una aplicación del agua en forma eficiente en cada parcela.
- Reducir la erosión de los suelos ocasionados por los riegos por gravedad.
- Contribuir a mejorar la calidad de vida de los beneficiarios.

___________________________________________________________________________________
_
CAPITULO II
SITUACIÓN ACTUAL DEL AREA DEL PROYECTO
2.1. Características Físicas Generales
2.1.1. Ubicación Geográfica, Hidrográfica y Política del Proyecto
Ubicación Geográfica
El ámbito que comprende este proyecto geográficamente se encuentra entre
las coordenadas UTM: 778000 - 77787000 m E y 9219000 - 92199000 m N,
a una altitud media de 2915.50 m.
Las captación esta ubicada en las coordenadas:
CAPTACION = UTM 778008 m E y 9219882 m N a 2999.20 m de altitud.
Ubicación Hidrográfica
La zona en estudio se halla ubicada en la micro cuenca de la Quebrada Tuyo
Corral.
Ubicación Política
Departamento : Cajamarca
Provincia : Cajamarca
Distrito : Los Baños del Inca
C.P.M. : Huacataz
Caserío : Carhuaquero
Sector : Tandal- Eucalipto

___________________________________________________________________________________
_
2.1.2. Vías de comunicación y acceso
El acceso a la zona del proyecto es como se indica:
Cajamarca – Cruce a Otuzco (vía asfaltada) 4 Km
Cruce Otuzco – Carhuaquero (trocha carrozable 5 Km.
Se emplea un tiempo promedio de 1 hora en vehículo.
2.1.3. Fisiografía
Referente a la fisiografía, la zona de estudio presenta una topografía variada
con áreas moderadamente empinadas (25-30 %) en la zona de captación y
ondulado en la zona para cultivo, en las áreas productivas desde el punto de
vista agropecuario, actualmente se encuentran instalados diferentes cultivos
de pan llevar y pasturas mayormente.
2.1.4. Recursos Hídricos - Fuentes de agua – Usos
Este caserío en la actualidad cuenta con una fuente de agua que es la Quebrada
Tuyo Corral.
Por Resolución Administrativa Nº 235-2004-GR-CAJ/DRA-ATDRC del Ministerio de
Agricultura Dirección Regional Agraria Cajamarca, Administración Técnica del
Distrito De Riego Cajamarca Se otorga al Señor Julián Mendoza Chalán,
Presidente del Canal de Riego “El Tandal –Eucalipto”, bajo la modalidad de
Permiso, El uso de las Aguas de la Quebrada Tuyo Corral, con fines agrícolas, en
beneficio de agricultores del caserío Carhuaquero , C.P.M. Huacataz, del distrito de
Baños del Inca, Provincia- Región Cajamarca; sin perjuicio a terceros.
2.1.5. Características del Suelo de Fundación para Cimentación

___________________________________________________________________________________
_
Los suelos de la zona en estudio son de origen Fluvio Glaciar. En lo que al
aspecto constructivo se refiere, estos tienen buena estabilidad y garantizan la
construcción de diversas tipos de infraestructura. En las zonas de la
Captación y reservorios, Asimismo se puede mencionar que las áreas
cultivables tienen profundidades variables, moderadamente profundos (50 -
60 cm), siendo suelos adecuados para la agricultura.
2.2. Características Socioeconómicas
Población
La población de la Comunidad de Carhuaquero, es baja y se construirá dos
reservorios según las condiciones de la topografía para almacenar agua que
se utilizará en el riego, dicho lugar cuenta aproximadamente con 33 familias,
que en el presente proyecto se ha buscado beneficiar a todas ellas.
Estructura Ocupacional
En lo que a ocupación se refiere, los moradores del Caserío que constituye la
zona de estudio mayormente se dedican a la agricultura y ganadería de
subsistencia, participando todos los integrantes de cada familia en estos
quehaceres, tales actividades los mantiene ocupados la mayor parte del año
pero muchas veces salen de su Caserío para ocuparse en otras labores que
les permita obtener ingresos para la subsistencia familiar.
Flujos Migratorios
La explosión demográfica es un fenómeno del que no escapa Carhuaquero, ,
la población de este lugar en general muestra pobreza, por lo tanto para
afrontar los diversos compromisos económicos, la población juvenil y adulta
masculina ve a la Migración Estacional como una alternativa para agenciarse
de recursos económicos (dinero o productos), por lo que en varios meses del
año (enero a marzo) muchos pobladores migran en forma temporal, hacia la
costa para trabajar en condición de peones en labores agrícolas (cosecha de
arroz), mientras que otros lo hacen a la ciudad de Cajamarca para ocuparse
en diferentes labores remuneradas.

___________________________________________________________________________________
_
Población Económicamente Activa
La Población Económicamente Activa, lo constituyen los jefes de familia y los
hijos que superen los 14 años de edad.
Organizaciones
Carhuaquero Pertenece al C.P.M Huacataz que cuenta con rondas
campesinas, Teniente Gobernador, Agente Municipal, y Juez de Paz.
Servicios Básicos De La Población
Carhuaquero es una comunidad que cuenta con Servicios Básicos como
son: Agua Potable, letrinas, aunándose a esto la falta de otros servicios.
Provisión de Insumos
La mayor parte de los productos que son empleados en la supervivencia de
la población, provienen de su producción agropecuaria, los cuales se ven
complementados con otros productos foráneos, tales como: arroz, fideos,
kerosene, aceite, sal y otros; obtenidos mayormente por la compra en los
Baños los días lunes.
Los bajos ingresos monetarios que perciben los pobladores de este lugar, se
traduce en una baja tecnología de producción agropecuaria en la zona, la cual
implica el uso mínimo de insumos tales como: fertilizantes, pesticidas,
productos veterinarios y otros, por lo que en el aspecto agrícola emplean
como abono el excremento de los escasos animales y en la alimentación
pecuaria usan mayormente los residuos de las cosechas y pastos naturales.
2.3. Características Agro económicas
Superficie Agrícola
En el presente proyecto se ha previsto la irrigación de 23.92 hectáreas aptas
para el cultivo que serán beneficiadas con el sistema de riego tecnificado
que se plantea, siendo la principal limitante para la ampliación de la frontera
agrícola, la escasez de recurso hídrico.
Producción Agrícola y Rendimientos

___________________________________________________________________________________
_
Los promedios de los rendimientos y de los costos de producción de los
cultivos predominantes, se detallan en el siguiente cuadro:
CULTIVO COSTO PRODUCCION
(S/./ha)
RENDIMIENTO
(Kg/ha)
Papa
Cebada
Trigo
1300.00
290.00
290.00
4000
400
400
La producción indicada es generalmente destinada al autoconsumo y
muy pocas cantidades para venta.
Actividad Pecuaria
La ganadería es la segunda en importancia económica, caracterizándose por
una explotación extensiva mayormente de ganado ovino, en menor cantidad
ganado vacuno, y a su vez se dedican a la crianza de animales menores
como son cuyes y aves de corral. Respecto al destino de la producción
pecuaria sucede todo lo contrario a la agrícola, ya que en su mayoría está
destinada al mercado (siendo la principal fuente de ingresos económicos) y
en mínimas cantidades al autoconsumo.
Infraestructura Productiva y Comercialización Agropecuaria
En lo que concierne a Infraestructura Productiva, los moradores de
Carhuaquero cuentan con un molino, en el cual muelen los granos que
producen, lo cual les permite mantener en buen estado alguno de los
productos provenientes de la agricultura.
Los Lunes acuden al mercado pecuario (Cruce a Jesús) para vender sus
animales.
2.4. Inventario de Infraestructura Hidráulica y uso del agua

___________________________________________________________________________________
_
Referente a la infraestructura de riego el caserío mencionado no cuenta con
ningún tipo de obras para este fin, a excepción del canal rudimentario que
disponen “El Tandal - Eucalipto”. Cabe indicar que en la zona del proyecto
existe un sistema de agua potable el cual se halla en funcionamiento.
2.5. Organización de los usuarios de agua
El pequeño canal existente en Carhuaquero Alto, en la actualidad se
encuentra legalmente reconocido y cuentan con un Comité de Regantes, y es
por estas razones que los beneficiarios del canal están unidos y son los que
vienen impulsando el desarrollo del presente proyecto.

___________________________________________________________________________________
_
CAPITULO III
EL PROYECTO
3.1. Planteamiento Hidráulico
El presente proyecto se iniciará con la construcción de 01 captación ubicada
en el punto 7778008.95 m E y 9219882.50 m N. Aquí será tomado el caudal
proveniente de la quebrada “Tuyo Corral”, el cual tiene un caudal de 3.00 l/s
el que disminuye en 20% en época de estiaje, se ha diseñado la
construcción de un desarenador a continuación de la captación , de allí se
conducirá el agua hacia los respectivos reservorios; a partir de estos puntos
el agua será conducida a través de una red de tubería de PVC de diámetros
variables Según lo que se indica en los planos respectivos hasta cada una
de las parcelas de los beneficiarios pasando por distintas obras de arte que
permitirán regular el caudal y la presión de funcionamiento del sistema.
Las redes de distribución continuarán hacia los hidrantes que serán los
puntos de entrega a la línea móvil de riego.
3.2. Viabilidad Técnica y Social del Proyecto
3.2.1 Aspectos Técnicos
a. Disponibilidad, demanda y calidad del agua
El caudal de 9.66 l/s con el que se ha diseñado el presente proyecto,
es insuficiente para regar por gravedad y satisfacer los requerimientos
mínimos de los cultivos en función al número de usuarios y al área,
aunándose a esto la baja eficiencia del riego bajo esta modalidad,
sucediendo lo contrario si se aplicase el riego por aspersión.
Para calcular el módulo de riego, en la época de estiaje, se ha partido
de una Evapotranspiración (ETP) promedio de 3.085 mm/día (tabla

___________________________________________________________________________________
_
Nº02, un Kc. (Coeficiente de riego para un determinado cultivo)
promedio de 0.91 y una eficiencia de riego del 80 % con lo que se
obtiene un módulo de riego de 0.404 l/s/ha.

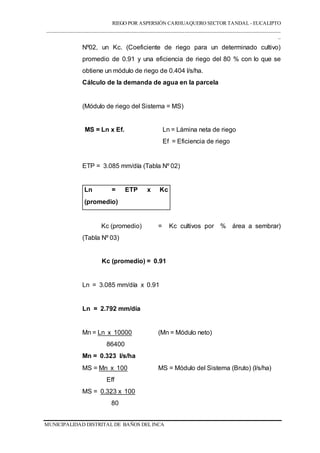

Cálculo de la demanda de agua en la parcela
(Módulo de riego del Sistema = MS)
MS = Ln x Ef. Ln = Lámina neta de riego
Ef = Eficiencia de riego
ETP = 3.085 mm/día (Tabla Nº 02)
Ln = ETP x Kc
(promedio)
Kc (promedio) = Kc cultivos por % área a sembrar)
(Tabla Nº 03)
Kc (promedio) = 0.91
Ln = 3.085 mm/día x 0.91
Ln = 2.792 mm/día
Mn = Ln x 10000 (Mn = Módulo neto)
86400
Mn = 0.323 l/s/ha
MS = Mn x 100 MS = Módulo del Sistema (Bruto) (l/s/ha)
Eff
MS = 0.323 x 100
80

___________________________________________________________________________________
_
MS = 0.404 l/s/ha
Cálculo del Caudal Necesario para regar toda la zona
Q = A x MS Q = Caudal promedio disponible (l/s)
A = 23.92 x 0.404
Q = 9.66 l/s ha
b. Calidad del agua
Referente a la calidad del agua a utilizar, podemos mencionar que
es apta para uso agrícola ya que ésta viene siendo utilizada para
el riego de los diferentes cultivos así como para dar de tomar agua
a los animales. , sin que hasta la fecha se hayan registrado casos
sobre efectos negativos debido a la mala calidad del agua.
a. Naturaleza Morfológica y aptitud de las tierras para el riego
Los suelos a ser beneficiados según la clasificación FAO
pertenecen a los Phaeozem lúvicos caracterizados por tener un
horizonte A orgánico, con acumulación de arcilla aluvial en el
horizonte B y según su capacidad de uso pertenecen a la case IV,
los cuales se caracterizan por ser superficiales a moderadamente
profundos (10 a 60 cm.), de textura media (Franco arenoso Franco
arcilloso arenoso), drenaje bueno, con pendientes ligeramente
inclinadas, sujetos a una erosión moderada, En la actualidad estos
suelos se encuentran cubiertos por cultivos de pan llevar como
papa, trigo, cebada, arveja y pastos cultivados. La mejor forma de
aplicación del agua de riego en estos suelos es por aspersión, ya
que están propensos a erosión.
b. Canteras y materiales de construcción
La totalidad de los agregados serán adquiridos de la Ciudad de la
Cajamarca, así mismo los demás materiales necesarios para la
ejecución de la obra (Cemento, fierro, tubería, accesorios y otros).

___________________________________________________________________________________
_
3.2.2. Aspectos Sociales
a. Aceptación del Proyecto
Por parte de los beneficiarios del proyecto, existe buena
aceptación, quienes muestran gran interés para la realización del
mismo. Además aportarán mano de obra no calificada para la
ejecución de los diferentes trabajos, brindando el apoyo necesario
al personal técnico.
b. Participación de la Población
No existe ningún inconveniente en cuanto a la cantidad de mano
de obra no calificada necesaria para la ejecución del proyecto ya
que se podría afirmar que los agricultores están dispuestos a
colaborar en un 100 % para la ejecución de las obras y la
disponibilidad del tiempo de los mismos estará sujeta a las
necesidades del proyecto.
3.3. Beneficiarios y Beneficios Esperados del Proyecto
Beneficiarios
En forma directa la población beneficiada lo constituyen 33 familias de la
Comunidad Carhuaquero, las cuales tienen en promedio de 05 miembros
cada una.
El número de beneficiarios ha sido tomado teniendo en cuenta los actuales
usuarios así como otros factores necesarios, siendo unánime la decisión de
optar por la implementación de éste nuevo sistema de aplicación del agua de
riego.
Beneficios
- Incremento de la eficiencia de conducción y de aplicación del agua de
riego.
- Disponer de una mayor cantidad de productos agropecuarios
- Disminución de la erosión hídrica de los suelos ocasionada mediante el
riego por gravedad
- Posibilitar dos campañas agrícolas al año de cultivos de pan llevar

___________________________________________________________________________________
_
- Incrementar áreas con pasturas
- Aprovechamiento del recurso hídrico existente en forma eficiente
3.4. Impacto Ambiental
Mediante la ejecución del proyecto en mención se tiene previsto que durante
la temporada de estiaje las áreas irrigadas con este sistema se mantendrán
como campos siempre verdes, es decir que durante la época de sequía se
instalarán varios cultivos y pasturas lo que permitirá mejorar el microclima
del ámbito del proyecto.
Además de lo mencionado y por tratarse de una nueva tecnología, el Sector
Carhuaquero se convertirá en una experiencia replicable a otras zonas
aledañas y asimismo será centro de atención turística y educacional para la
población en general.
Como consecuencias negativas, se prevé que este proyecto no afectará a
los pobladores, ya que se trata de la instalación de un sistema de riego
tecnificado mediante el uso de tuberías. Con respecto a los reservorios,
éstos serán cercados con la finalidad de evitar algunos accidentes.
3.5. INGENIERIA DEL PROYECTO
3.5.1. Topografía
Con respecto al levantamiento topográfico, esta labor ha sido
realizada en todo el entorno que abarca el proyecto, empleando en
este caso un equipo topográfico de alta precisión (TOPCON DT 104 -
Electrónico).
Los planos topográficos que se adjuntan se han elaborado a escala
1/2000 teniendo en cuenta la extensión del área y para facilitar la
interpretación del mismo al momento de la ejecución de la obra.

___________________________________________________________________________________
_

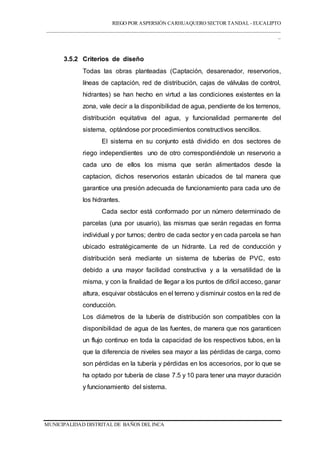

3.5.2 Criterios de diseño
Todas las obras planteadas (Captación, desarenador, reservorios,
líneas de captación, red de distribución, cajas de válvulas de control,
hidrantes) se han hecho en virtud a las condiciones existentes en la
zona, vale decir a la disponibilidad de agua, pendiente de los terrenos,
distribución equitativa del agua, y funcionalidad permanente del
sistema, optándose por procedimientos constructivos sencillos.
El sistema en su conjunto está dividido en dos sectores de
riego independientes uno de otro correspondiéndole un reservorio a
cada uno de ellos los misma que serán alimentados desde la
captacion, dichos reservorios estarán ubicados de tal manera que
garantice una presión adecuada de funcionamiento para cada uno de
los hidrantes.
Cada sector está conformado por un número determinado de
parcelas (una por usuario), las mismas que serán regadas en forma
individual y por turnos; dentro de cada sector y en cada parcela se han
ubicado estratégicamente de un hidrante. La red de conducción y
distribución será mediante un sistema de tuberías de PVC, esto
debido a una mayor facilidad constructiva y a la versatilidad de la
misma, y con la finalidad de llegar a los puntos de difícil acceso, ganar
altura, esquivar obstáculos en el terreno y disminuir costos en la red de
conducción.
Los diámetros de la tubería de distribución son compatibles con la
disponibilidad de agua de las fuentes, de manera que nos garanticen
un flujo continuo en toda la capacidad de los respectivos tubos, en la
que la diferencia de niveles sea mayor a las pérdidas de carga, como
son pérdidas en la tubería y pérdidas en los accesorios, por lo que se
ha optado por tubería de clase 7.5 y 10 para tener una mayor duración
y funcionamiento del sistema.

___________________________________________________________________________________
_
Los aspersores de diseño considerados son: NAAN 427, se
recomienda que estos no sean reemplazados por otro tipo de
aspersor y menos con aquellos de fabricación artesanal.
Intervalo de riego (IR)
Teniendo en cuenta el cultivo más crítico, en este caso hortalizas, su
profundidad radicular (0.50 m), y una capacidad de retención de
agua del suelo (30 %), se ha procedido ha determinar los diferentes
parámetros hidráulicos que se indican a continuación.
IR = LARA (mm)
Ln (mm/día)
LARA= Lámina de agua
Rápidamente
Aprovechable en mm.
Ln = 2.7919 mm/día
LARA= PR(m)xARAxFARAx1000
LARA= 0.50 x 0.14 x 0.30 x 1000
LARA = 42.00 mm
IR =42.00/ 2.79
IR = 15.04 días  15 días
IR = Cada 15 días
PR = Profundidad Radicular
(Tabla Nº 04)
ARA = Agua Rápidamente
Aprovechable (Tabla Nº 05)
FARA = Fracción de agua
Rápidamente Aprovechable
por la Planta (Tabla Nº 04
Anexo 02)

___________________________________________________________________________________
_
Dotación bruta (Db)
Db = Dn x 100
Ef
Db =42.00 x 100
80
Db =52.50 mm
Donde: Dn = LARA =42.00mm
Ef = 80 %
Tiempo de riego (TR)
El tiempo de riego depende básicamente de dos factores: tipo de
aspersor (precipitación del aspersor) y de la dosis bruta de aplicación
(Db)
TR = Db / P Donde: Db = Dotación bruta (mm)
P = Precipitación del aspersor (mm/h)
depende del tipo
de aspersor.
Elección del tipo de aspersor
Para la selección del tipo de aspersor se debe tener en cuenta los
siguientes factores:

___________________________________________________________________________________
_
- Velocidad de infiltración: la intensidad del aspersor no debe
ser mayor que la velocidad de infiltración, para evitar
escorrentía.
- Tamaño de parcelas: para parcelas medianas se recomienda
aspersores con diámetro mojado grande.
- Tipo de cultivos: según los cultivos antes indicados se
recomienda aspersores medianos que arrojen gotas medianas.
- Presión de trabajo: como se tiene una buena presión en todas
las parcelas (Hidrantes), es conveniente trabajar con
aspersores medianos a grandes.
En la zona en estudio se tiene un caudal de 9.66 l/s, que dividido entre
las 33 familias beneficiadas, corresponde 1.05 m3
/hr. por familia. Con
este caudal se puede trabajar con un aspersor NAAN 427 y como las
parcelas a regar son regulares y medianas y en su mayoría son
menores de 0.29 Ha , se ha optado por la primera opción; dichos
aspersores presentan las siguientes características:
- Costo relativamente bajo.
- Precipitación relativamente baja entre 0.38 y 1.18 m3
/hr, lo cual
permite ahorrar agua y permanecer mayor tiempo en un
determinado lugar.
- Trabaja con presiones de medias a bajas (1 a 4 atm.)
- Además presenta otras ventajas como: Regular el tamaño de
gotas y del chorro, control sectorial, plástico de alta calidad,
etc.
Precipitación del aspersor ( P ) NAAN 427
- Caudal de aspersor = 0.70 m3
/h

___________________________________________________________________________________
_
- Espaciamiento entre aspersores = 12 m. (Tabla
Características de aspersores)
P = Q x 1000
D2
Donde: Q = Caudal del aspersor
D= Distanciamiento entre aspersores
P = 0.70 x 1000
(12) 2
P =4.86 mm/h
Es importante tener en cuenta que la velocidad básica de infiltración
(VBI) debe ser mayor o igual a la precipitación del aspersor. En este
caso VBI = 12.5 a 25 mm/h (suelo franco-limoso: Tabla Nº 06 Anexo
I), lo cual sustenta el uso de éste tipo de aspersor (NAAN 427).
Por lo tanto se tiene que:
TR = 52.50 mm = 10.8  11 horas
4.86 mm/h
TR = 11 horas
3.5.3 Metas Físicas
CUADRO DE METAS FISICAS POR EJECUTAR
DESCRIPCION UNIDAD CANTIDAD
Captación
Unidad 01
Desarenador
Unidad 01

___________________________________________________________________________________
_
Reservorio R2 (85.95 m3) Unidad 01
Reservorio R1 (9.69 m3) Unidad 01
Caja de Válvulas Reservorio
R2
Unidad 01
Caja de Válvulas Reservorio
R1
Unidad 01
Línea de Conducción Ml 417.38
Línea de distribución fija Ml 2746.83
Caja de Válvulas de Control Unidad 05
Hidrantes Unidad 33
Línea móvil de riego Beneficiarios 33
3.5.4. Descripción de las características de las obras
Captación
Esta Obra de Concreto ciclópeo permitirá encausar el agua de la
fuente hacia los reservorios estando ubicada en la quebrada Tuyo
corral para tomar 9.66 l/s
Desarenador
Como su nombre lo indica esta obra permitirá capturar todos los
sólidos que acarrea el agua evitando que estos lleguen hasta los
reservorios, donde podrían producir el taponamiento u obstrucción del
sistema.
Línea de Conducción.
La Línea de Conducción tendrá una longitud de 417.38 metros
lineales, con la siguiente tubería:
4´´ PVC clase 7.5
C =
140
417.38
m

___________________________________________________________________________________
_
El caudal de diseño de la línea de conducción es 0.184 lts/sg.
Reservorio R2 (85.95 m3)
Del desarenador llegará la tubería de conducción hasta este reservorio
el mismo que tendrá por finalidad almacenar el volumen necesario
para el riego permanente por gravedad de las parcelas aguas abajo
durante el turno de riego de las parcelas a las que da suministro. Este
reservorio ha sido diseñado para almacenar 85.95 m3 cuyas
características se detallan en el plano respectivo.
Reservorio R1 (9.69 m3)
De la tubería de conducción sale un ramal y llega hasta este reservorio
el mismo que tendrá por finalidad almacenar el volumen necesario
para el riego permanente por gravedad de las parcelas aguas abajo
durante el turno de riego de las parcelas a las que da suministro. Este
reservorio ha sido diseñado para almacenar 9.69 m3 cuyas
características se detallan en el plano respectivo.
Caja válvulas de Reservorio R2 (01 Unidad)
Se construirá una Caja de válvulas de Reservorio con la finalidad de
controlar la salida de agua, con salida de 4”, según diseño .Ver
detalles en los planos adjuntos.
Caja válvulas de Reservorio R1 (01 Unidad)
Se construirá una Caja de válvulas de Reservorio con la finalidad de
controlar la salida de agua, con salida de 2”, según diseño .Ver
detalles en los planos adjuntos.
Líneas de Distribución Fija

___________________________________________________________________________________
_
Están diseñados en tubería de PVC, los mismos que van enterrados a
una profundidad de 0.60 m, desde los reservorios hasta los hidrantes.
Los diámetros de tubería de las líneas fijas han sido calculados de tal
manera que los hidrantes tengan una presión adecuada para su
funcionamiento
Caja Válvula de Control (01 Unidades)
Tomando en consideración que la línea de distribución es un sistema
de Malla Abierto y el caudal captado va ha ser repartido a los
diferentes ramales existentes, se ha considerado la construcción de
cajas de válvula de control a fin de regular dicho caudal.
La caja proyectada es de concreto simple, con paredes de concreto
simple de F’c= 140 Kg. /Cm2 de dimensiones indicadas en los planos.
En el interior e inferior se colocara grava Ø máx=1/2", con el fin de
contra restar alguna fuga de las válvulas.
Hidrantes
Son los puntos de entrega hacia las líneas móviles de riego, estas
estructuras serán construidas de concreto simple (f’c = 140 Kg/cm2
)
con sus respectivas válvulas, aquí se instalarán las líneas móviles de
riego en las cuales van los aspersores. Se ha planteado la
construcción de 33 hidrantes, cuyas características de los mismos se
detallan en lel plano respectivo.
Línea Móvil de Riego
Son mangueras de polietileno de 20 mm,( ¾”) en las cuales van
instalados los aspersores (1 por línea) La presión a la entrada de las
líneas móviles no será menor a 1 bar, para que los aspersores
funcionen normalmente.

___________________________________________________________________________________
_
En la práctica los regantes colocarán las líneas de aspersores lo
más paralelo posible a las curvas de nivel, y el distanciamiento entre
una y otra posición variará ligeramente. Además, se podrá compensar
las diferencias en la presión haciendo variar el diámetro de las
boquillas de los aspersores.

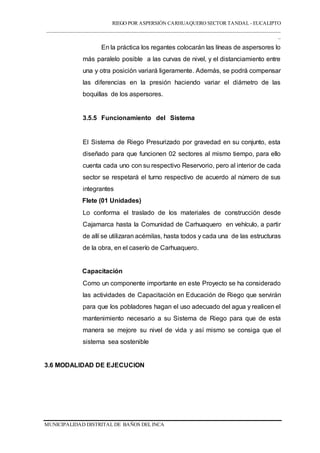

3.5.5 Funcionamiento del Sistema
El Sistema de Riego Presurizado por gravedad en su conjunto, esta
diseñado para que funcionen 02 sectores al mismo tiempo, para ello
cuenta cada uno con su respectivo Reservorio, pero al interior de cada
sector se respetará el turno respectivo de acuerdo al número de sus
integrantes
Flete (01 Unidades)
Lo conforma el traslado de los materiales de construcción desde
Cajamarca hasta la Comunidad de Carhuaquero en vehículo, a partir
de allí se utilizaran acémilas, hasta todos y cada una de las estructuras
de la obra, en el caserío de Carhuaquero.
Capacitación
Como un componente importante en este Proyecto se ha considerado
las actividades de Capacitación en Educación de Riego que servirán
para que los pobladores hagan el uso adecuado del agua y realicen el
mantenimiento necesario a su Sistema de Riego para que de esta
manera se mejore su nivel de vida y así mismo se consiga que el
sistema sea sostenible
3.6 MODALIDAD DE EJECUCION

___________________________________________________________________________________
_
La obra se ejecutará por Administración Directa, a Precios Unitarios, cumplirá con
los requerimientos, normas y procedimientos que la Inspección exija en los planos
y especificaciones de obra.
El Ingeniero Residente, deberá estar presente en la obra en todas las etapas el
presente proceso constructivo, y ejecutará las diversas etapas de acuerdo con lo
indicado en los planos y especificaciones técnicas de obra. Además llevará un
registro diario de toda la información existente y referente a la calidad del proceso
constructivo; este se llevará en forma de un libro de obra (cuaderno de obra),
debidamente legalizado por un Notario Público, en el cual se Registrará el Acta de
Entrega y Recepción de Terreno.
La Municipalidad de Baños del Inca como ente ejecutor nombrará un residente de
obra, el cual velará por el fiel cumplimiento de los planos y especificaciones de
obra y normas respectivas.
3.7 DIRECCION TECNICA
Durante el desarrollo del Proyecto será necesario de la presencia del Residente de
la Obra, el que puede ser un Ingeniero Civil Colegiado y hábil en el ejercicio
profesional, quien será responsable de la Dirección Técnica de la Obra.
3.8 PLAZO DE EJECUCION
La obra se ejecutará en un plazo perentorio de 75 días útiles a partir de la entrega
del terreno.
3.9 PRESUPUESTO DE FINANCIAMIENTO
El monto presupuestado para la ejecución del presente proyecto, asciende a la
cantidad de S/. 87,059.18 (OCHENTA Y SIETE MIL CINCUENTA Y NUEVE Y 18
/100 NUEVOS SOLES).
En el cuadro siguiente se indica el disgregado del presupuesto según el aporte de la
Municipalidad Distrital de Baños del Inca y el aporte de la comunidad de Aranmarca
que consistirá en Mano de obra no calificada

___________________________________________________________________________________
_

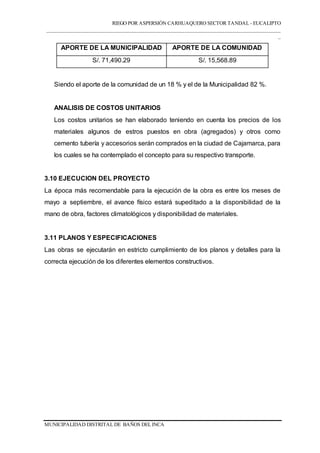

APORTE DE LA MUNICIPALIDAD APORTE DE LA COMUNIDAD
S/. 71,490.29 S/. 15,568.89
Siendo el aporte de la comunidad de un 18 % y el de la Municipalidad 82 %.
ANALISIS DE COSTOS UNITARIOS
Los costos unitarios se han elaborado teniendo en cuenta los precios de los
materiales algunos de estros puestos en obra (agregados) y otros como
cemento tubería y accesorios serán comprados en la ciudad de Cajamarca, para
los cuales se ha contemplado el concepto para su respectivo transporte.
3.10 EJECUCION DEL PROYECTO
La época más recomendable para la ejecución de la obra es entre los meses de
mayo a septiembre, el avance físico estará supeditado a la disponibilidad de la
mano de obra, factores climatológicos y disponibilidad de materiales.
3.11 PLANOS Y ESPECIFICACIONES
Las obras se ejecutarán en estricto cumplimiento de los planos y detalles para la
correcta ejecución de los diferentes elementos constructivos.

Memoria descriptiva

Más contenido relacionado

La actualidad más candente

Similar a Memoria descriptiva

Último

Memoria descriptiva
